多规格PVC管件组合三维设计作品

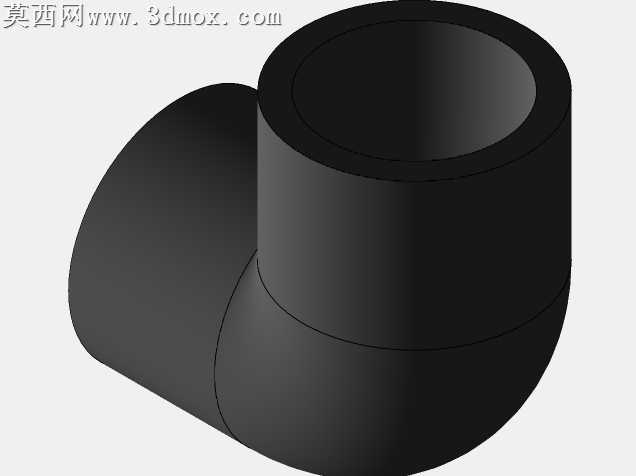

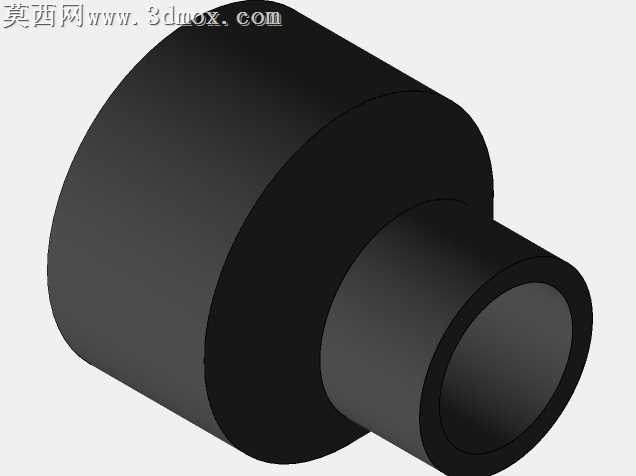

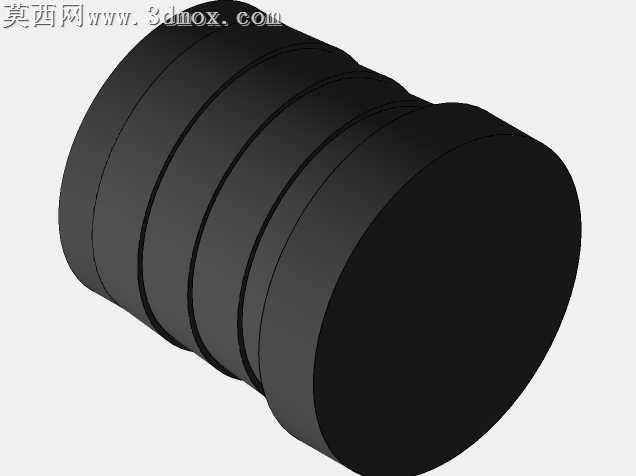

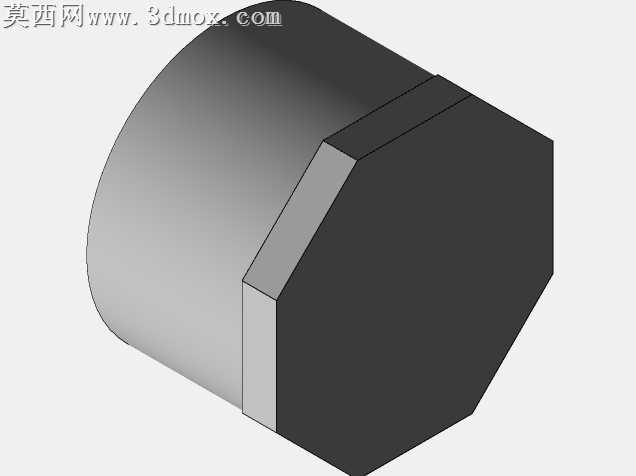

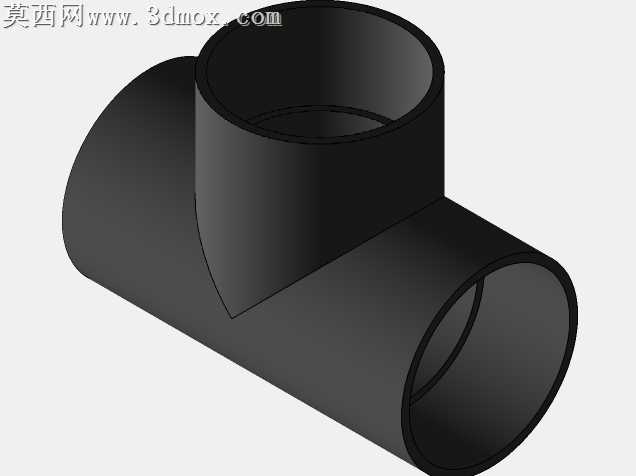

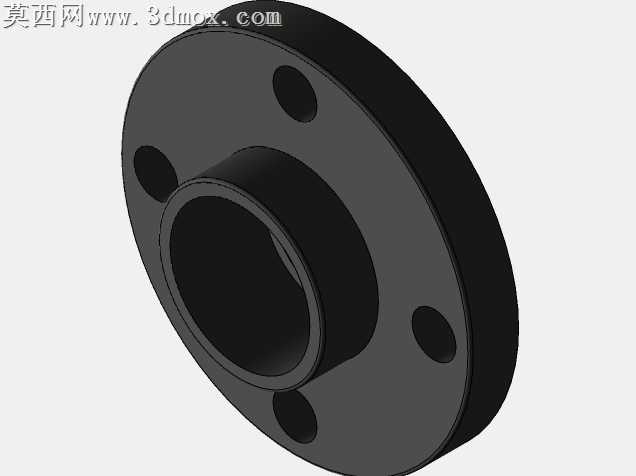

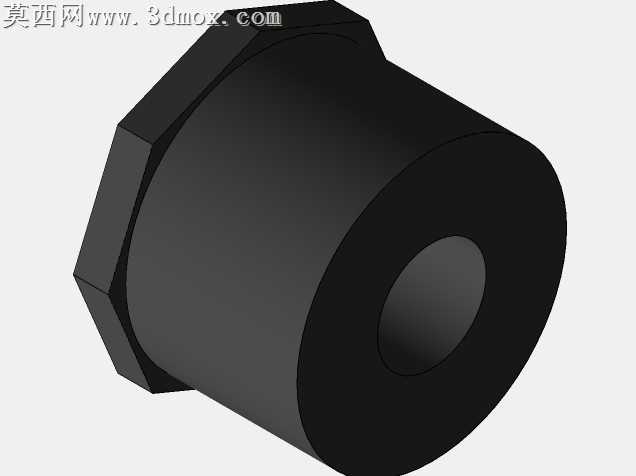

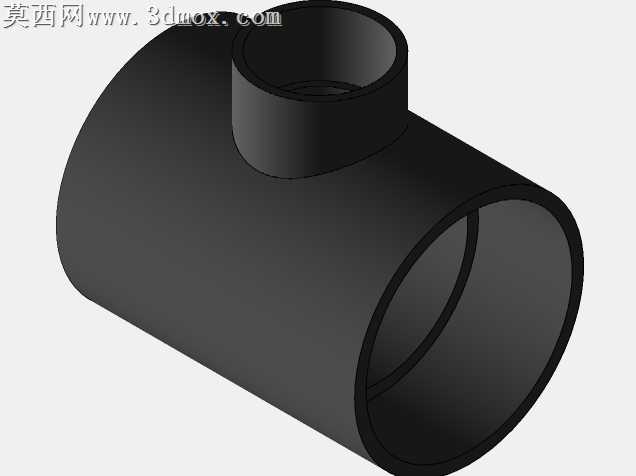

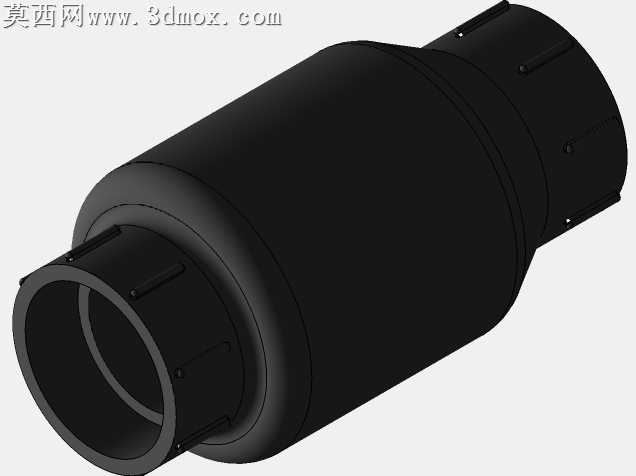

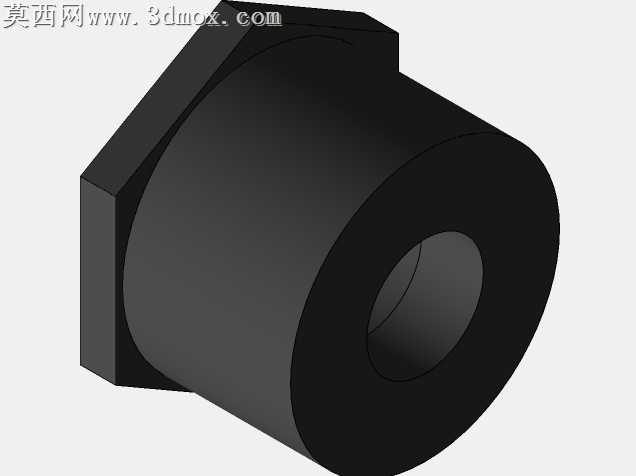

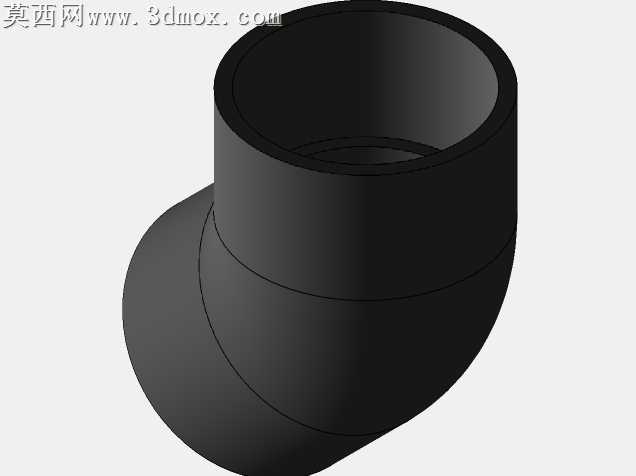

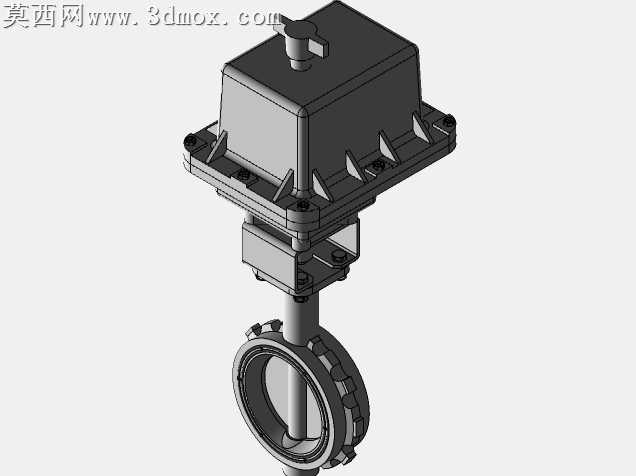

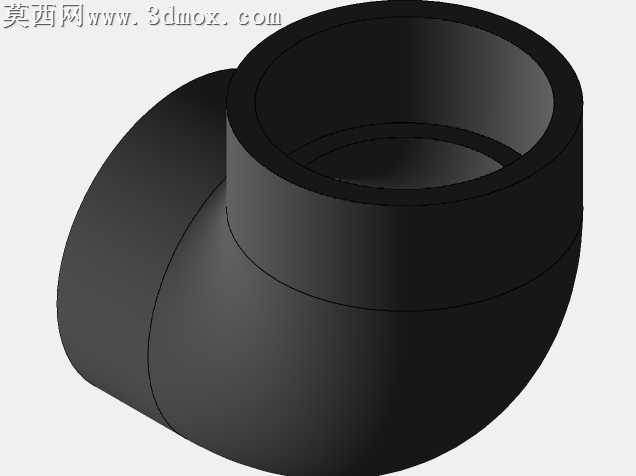

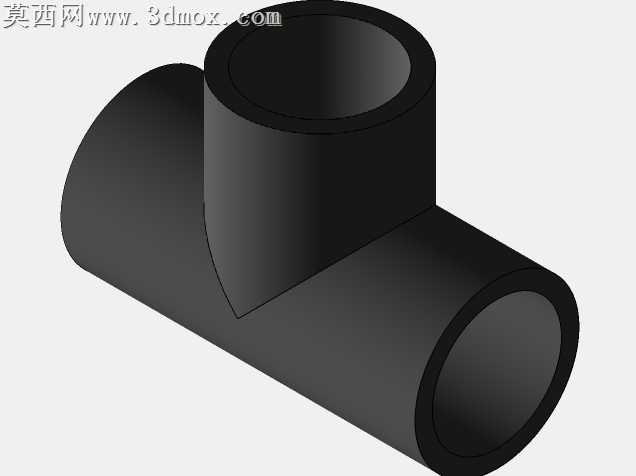

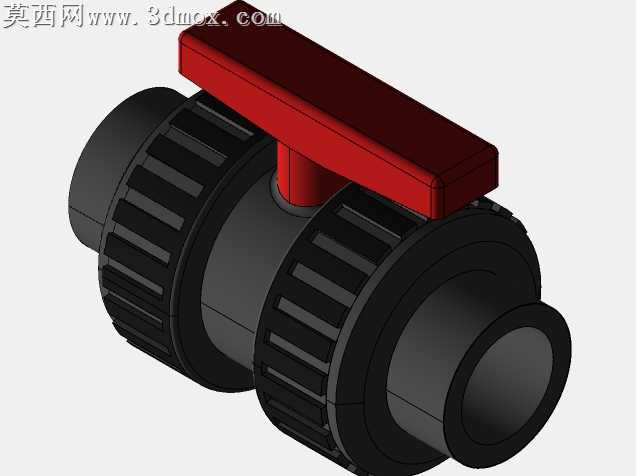

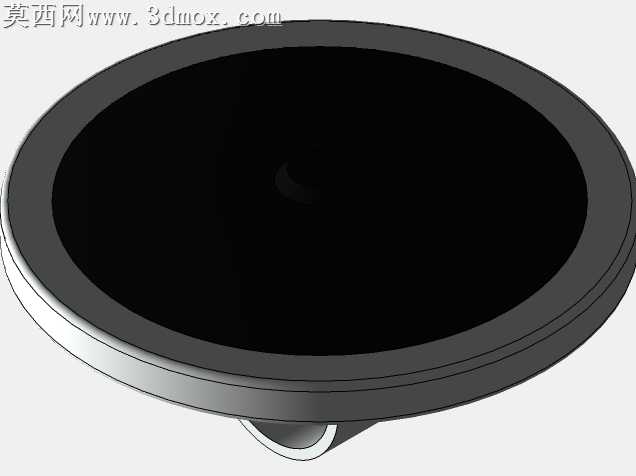

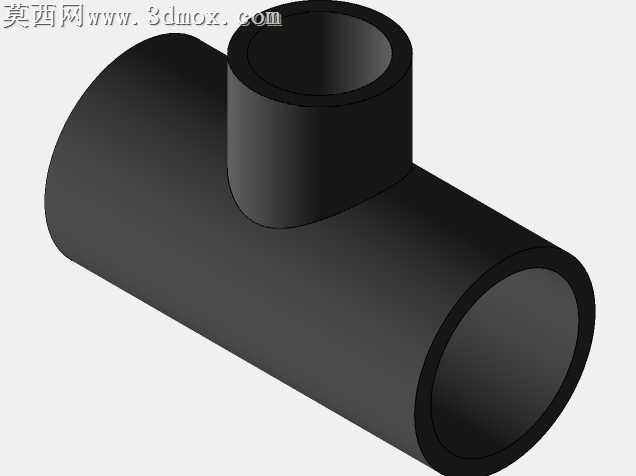

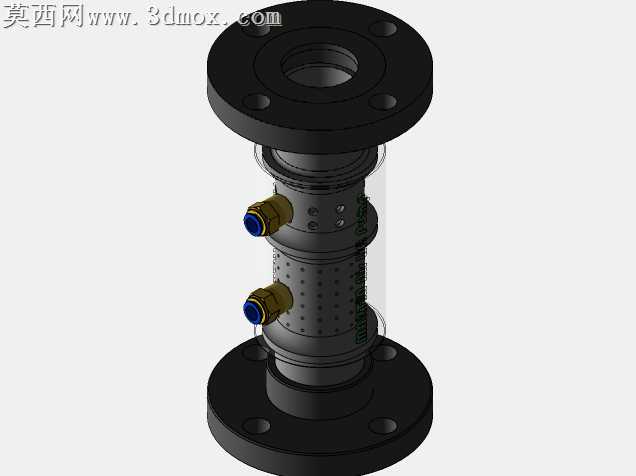

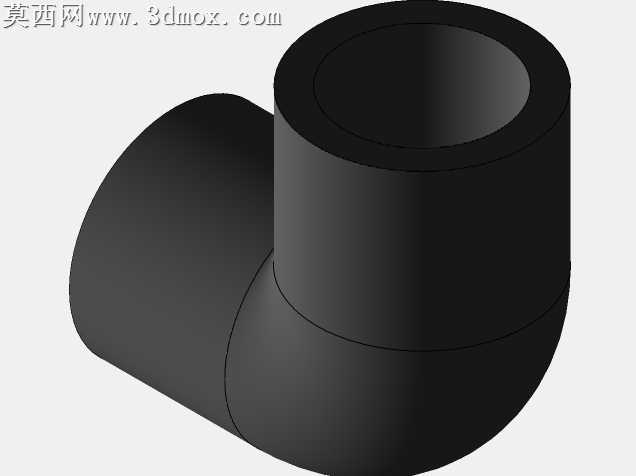

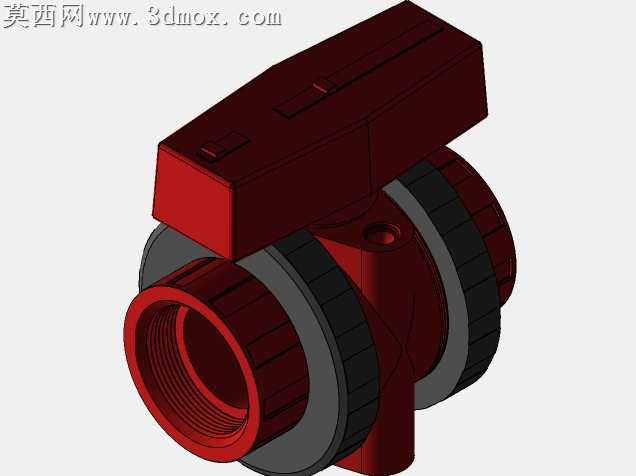

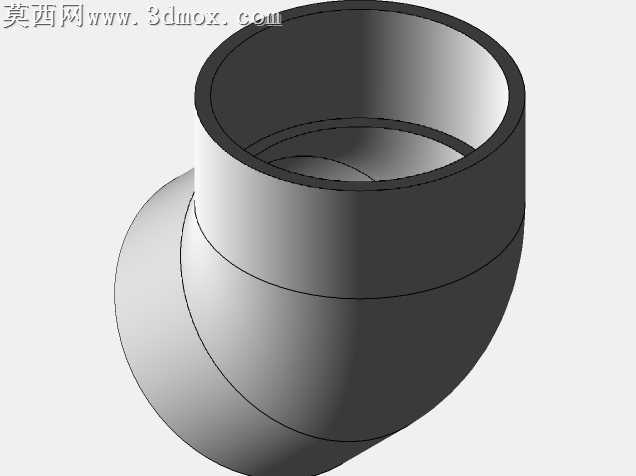

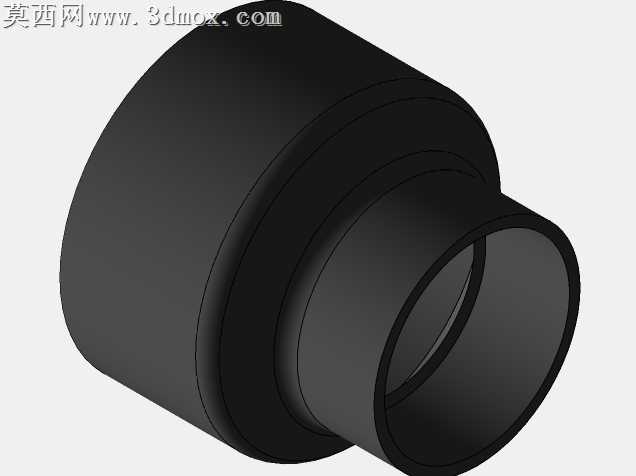

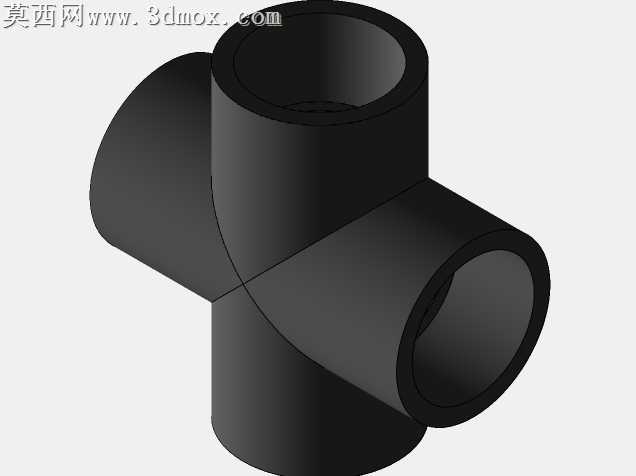

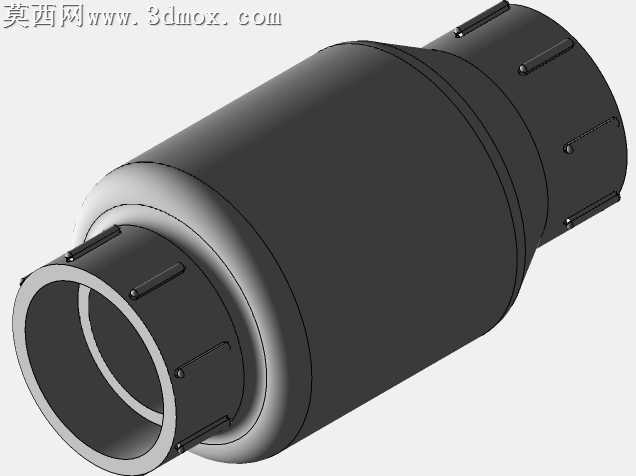

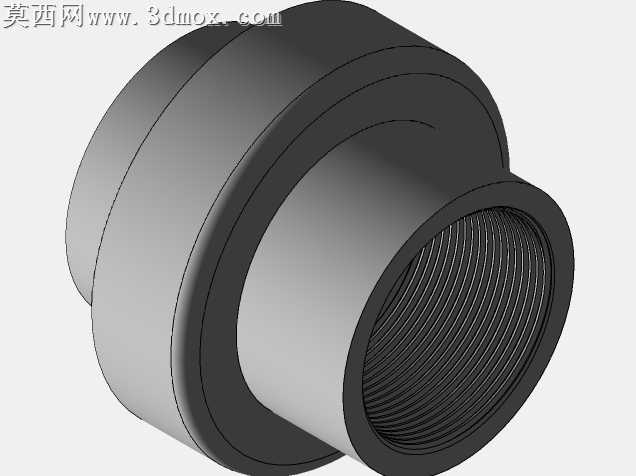

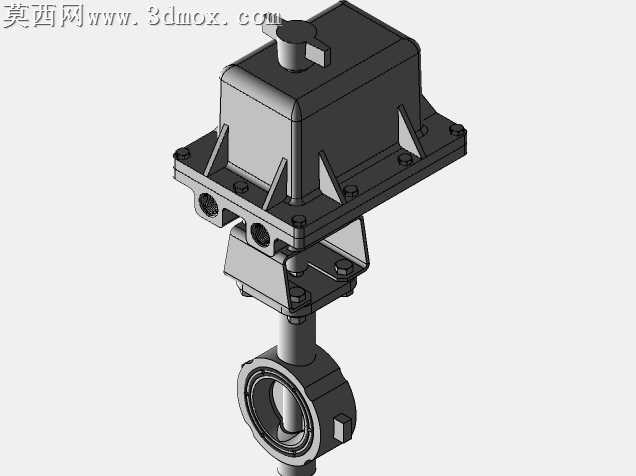

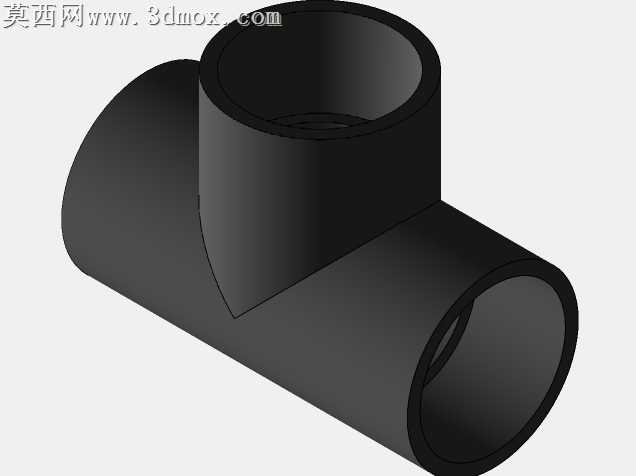

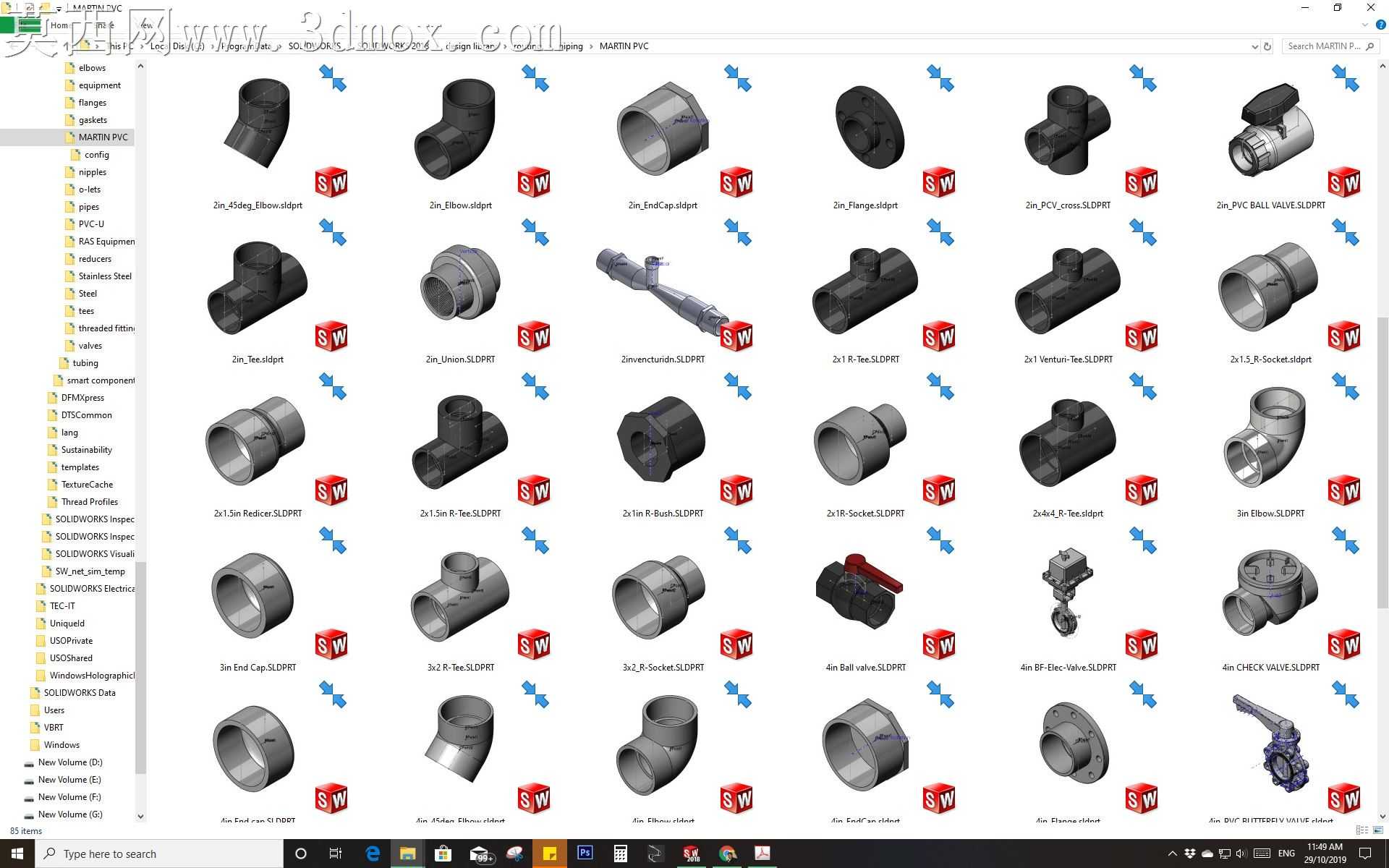

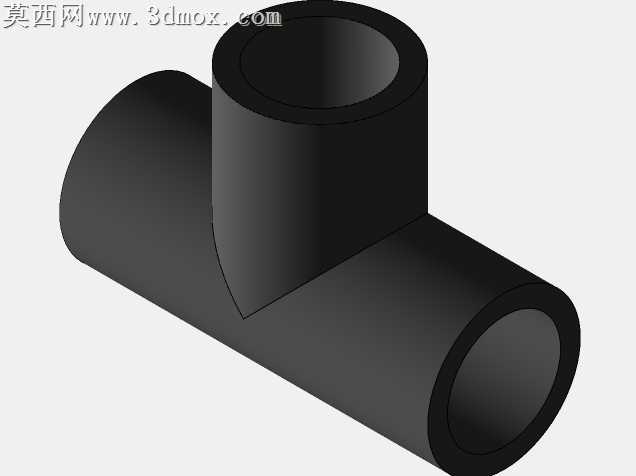

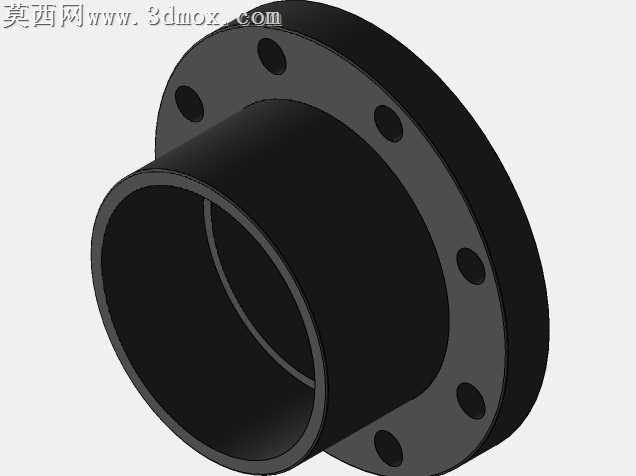

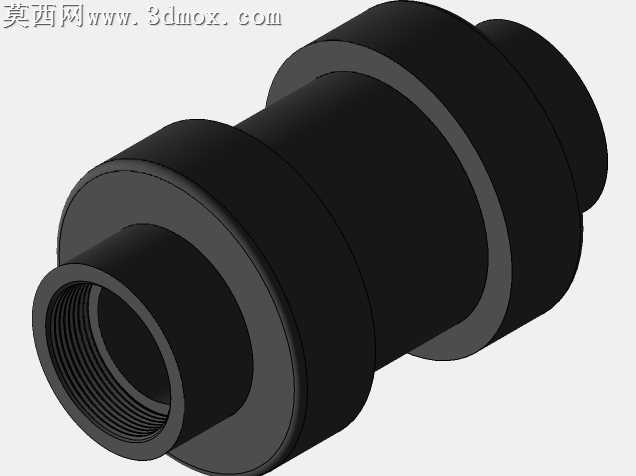

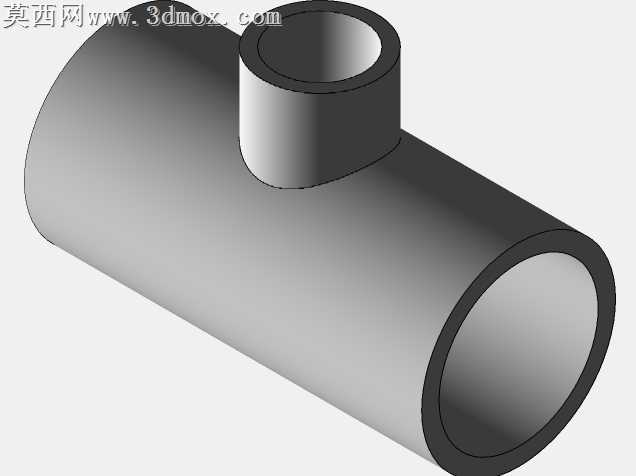

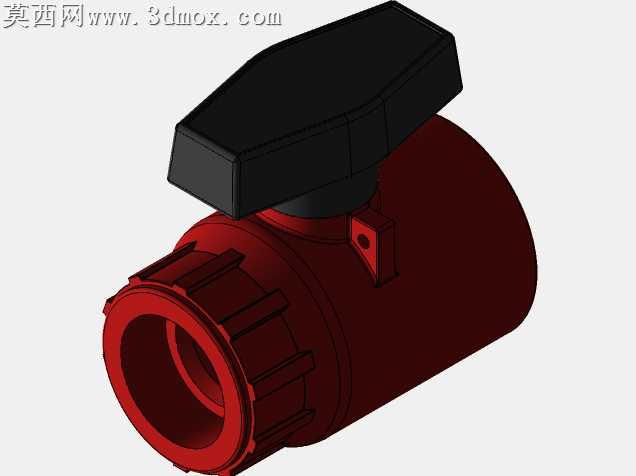

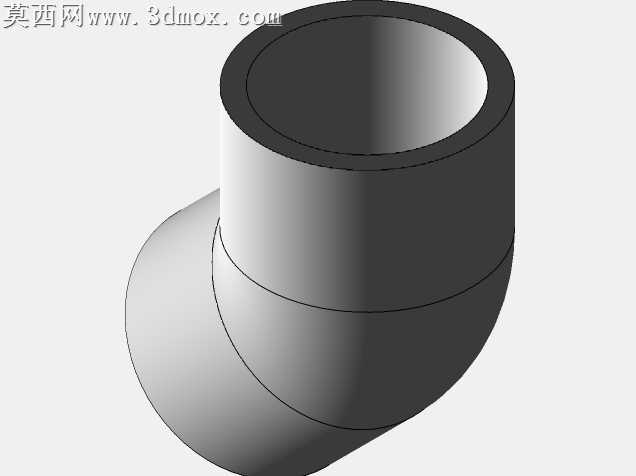

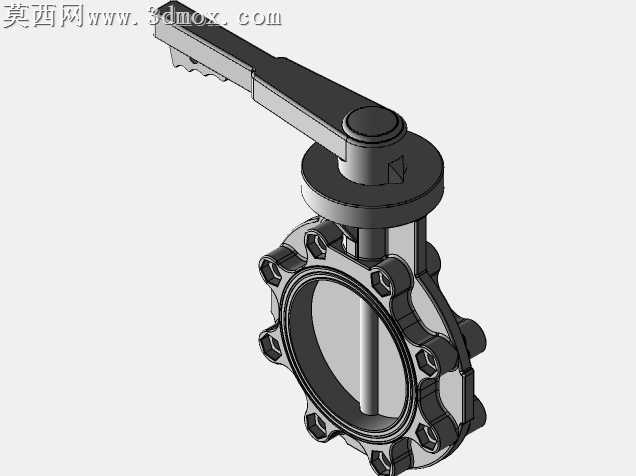

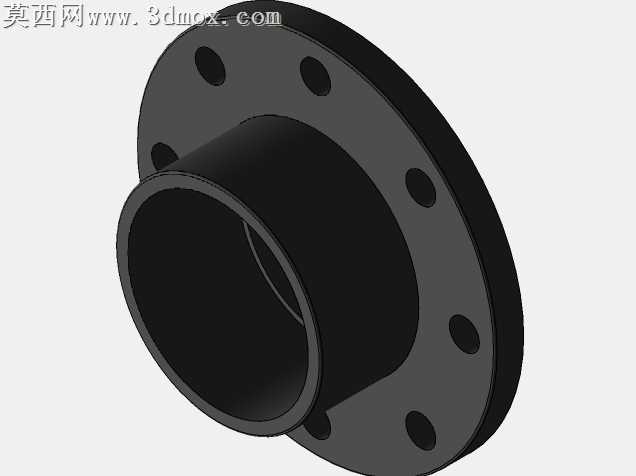

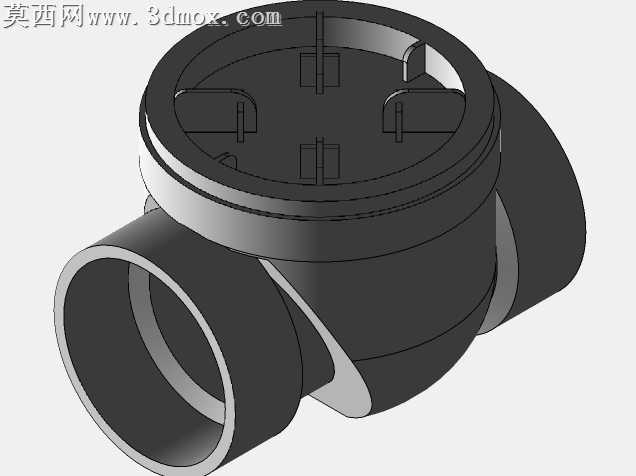

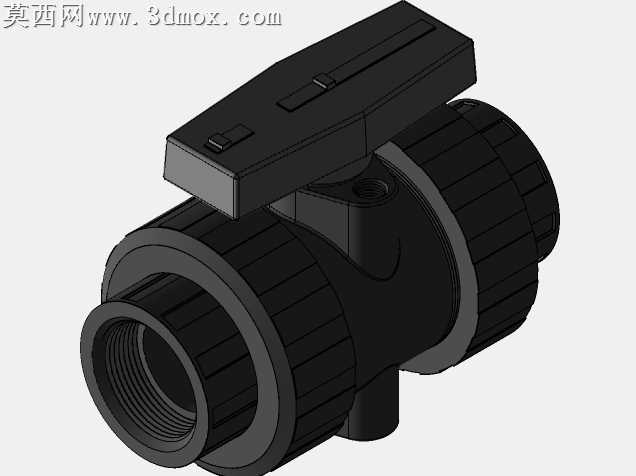

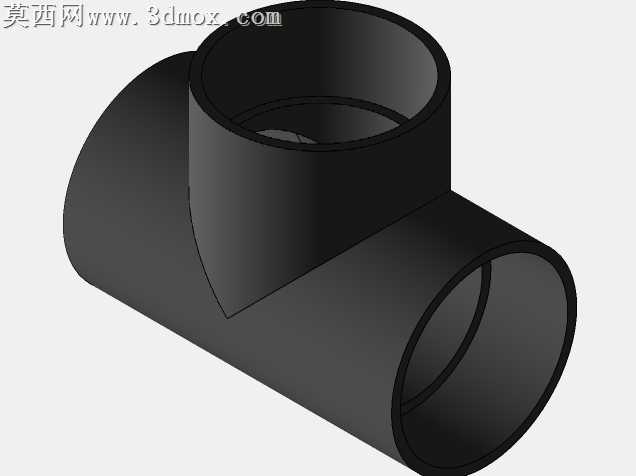

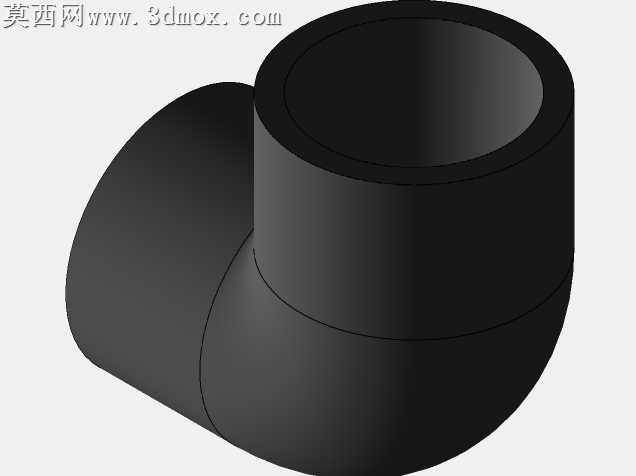

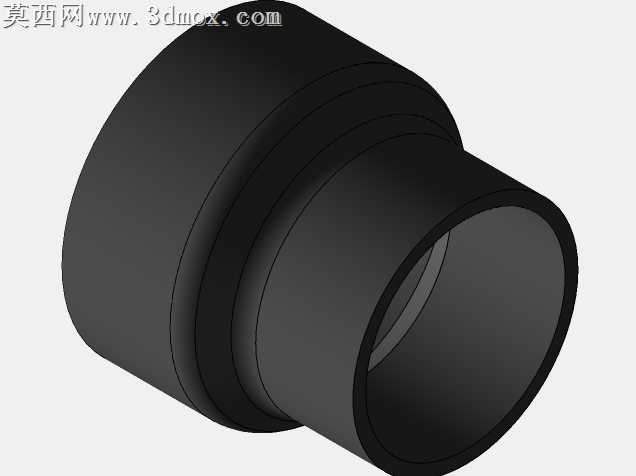

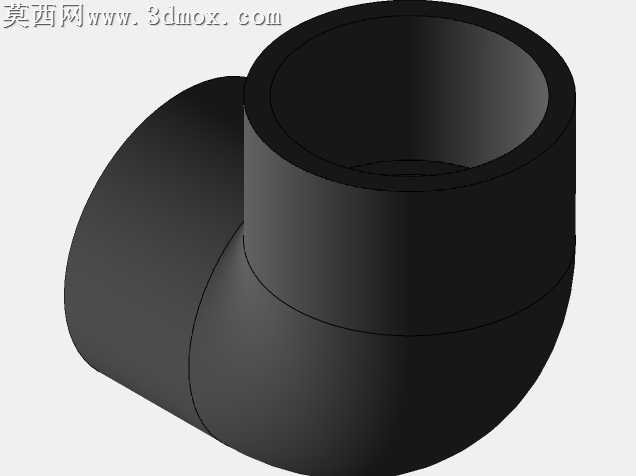

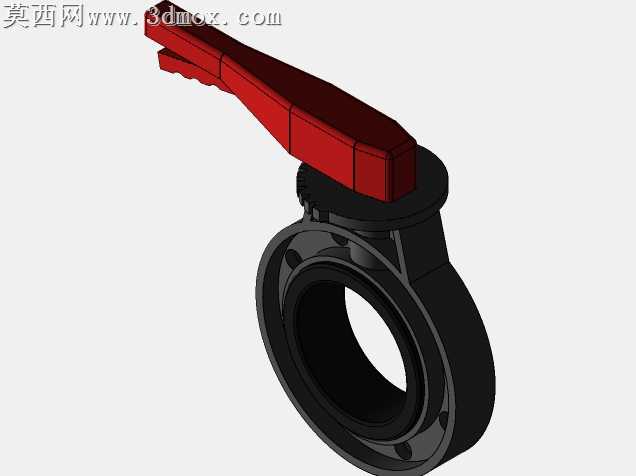

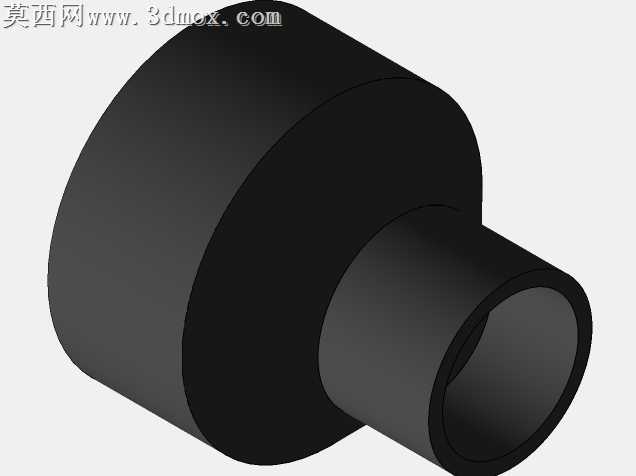

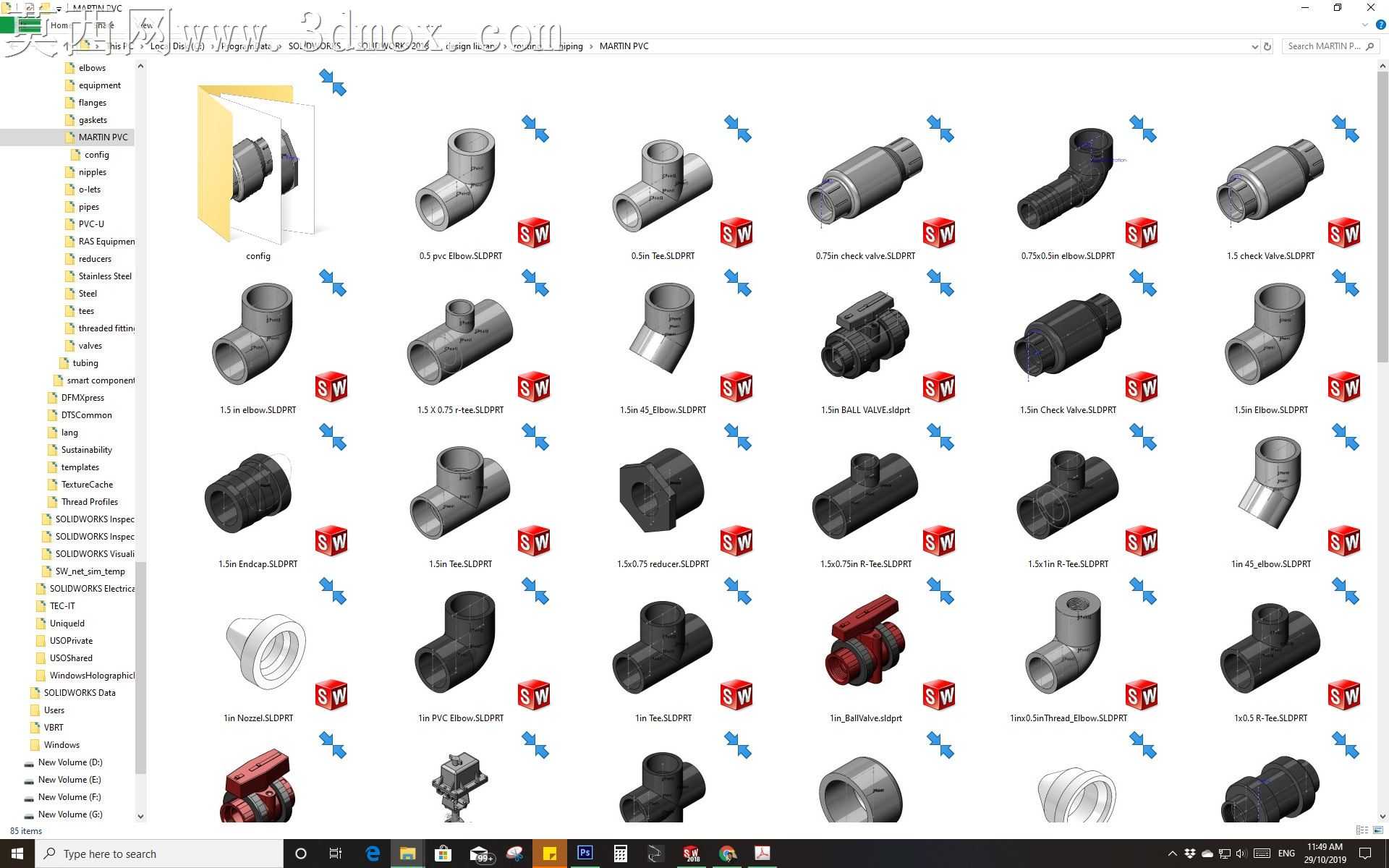

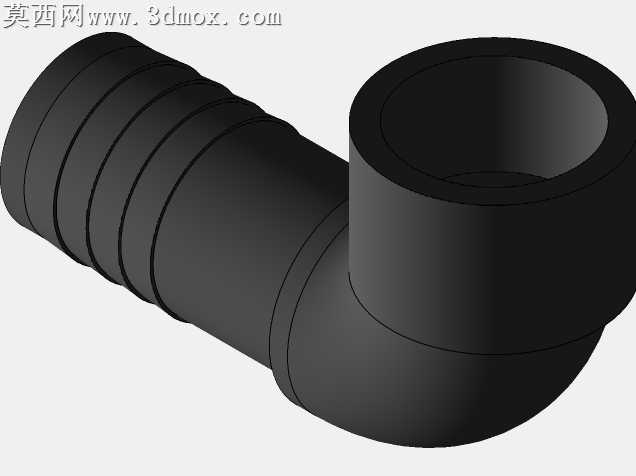

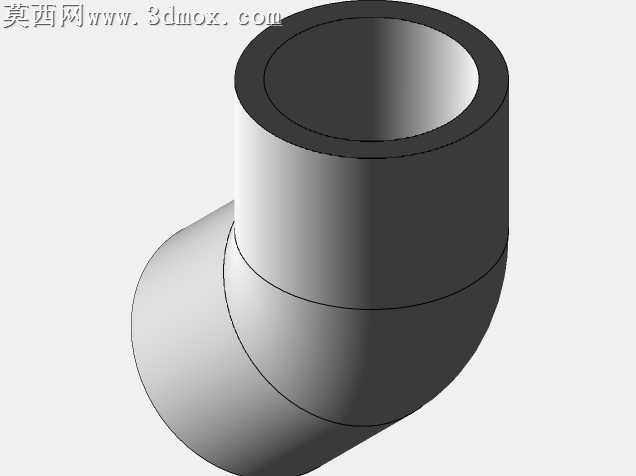

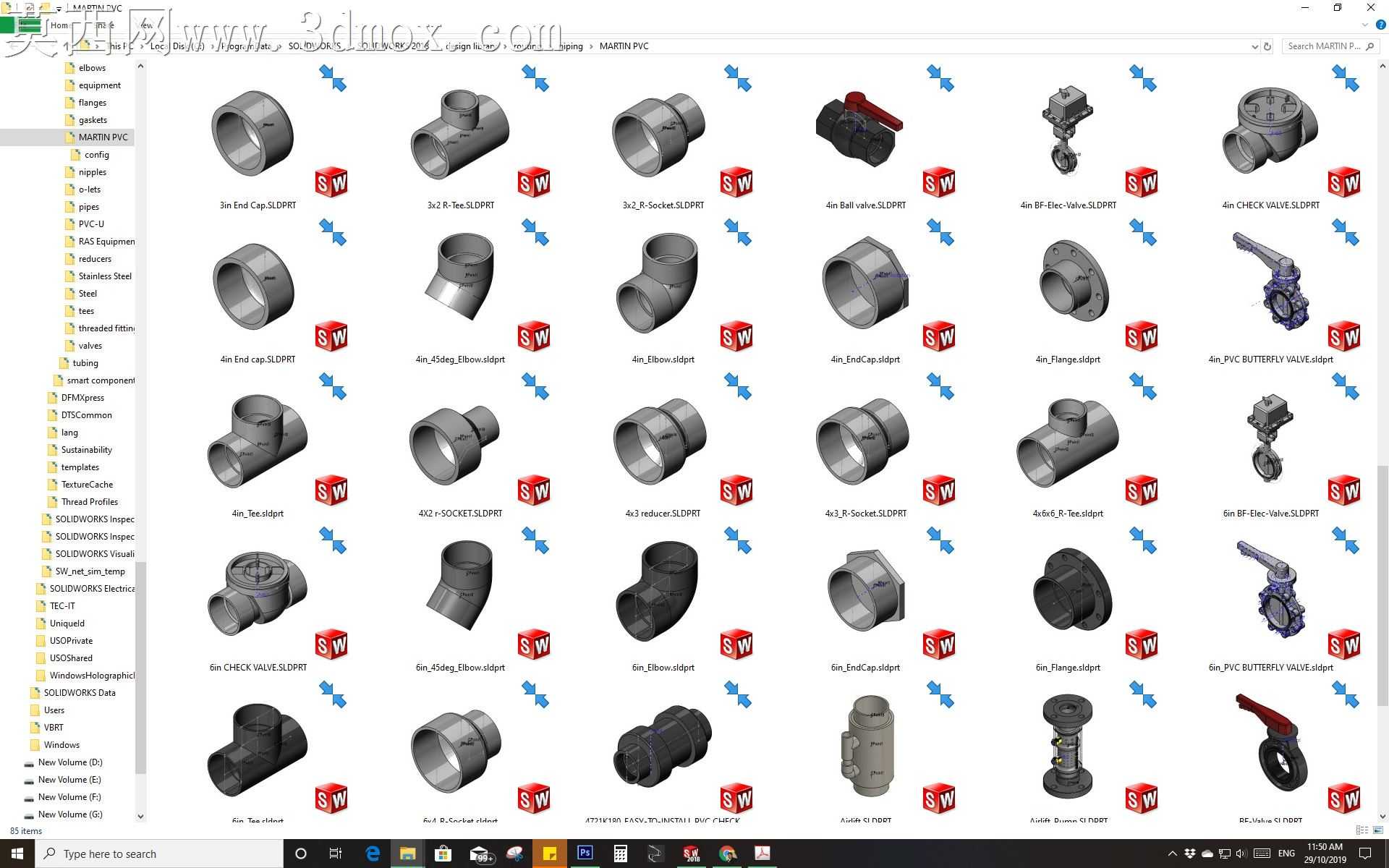

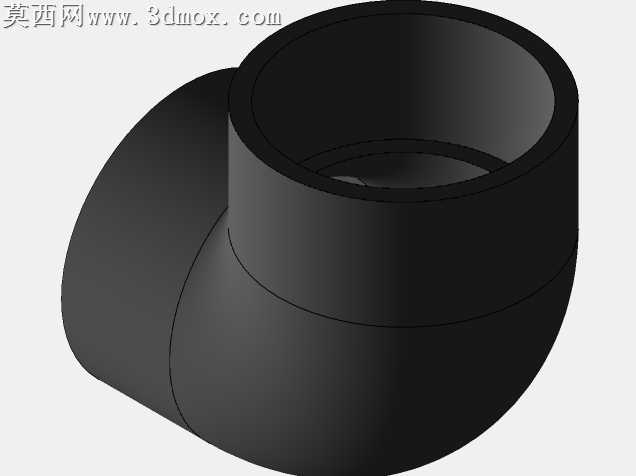

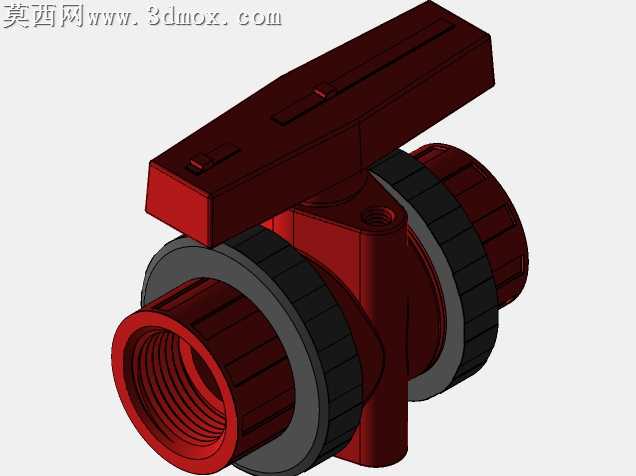

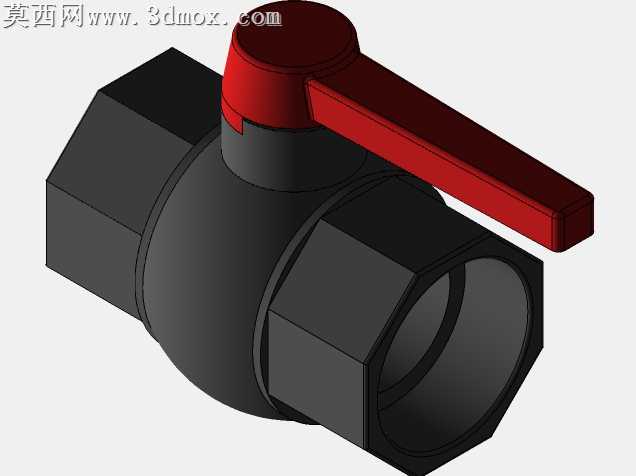

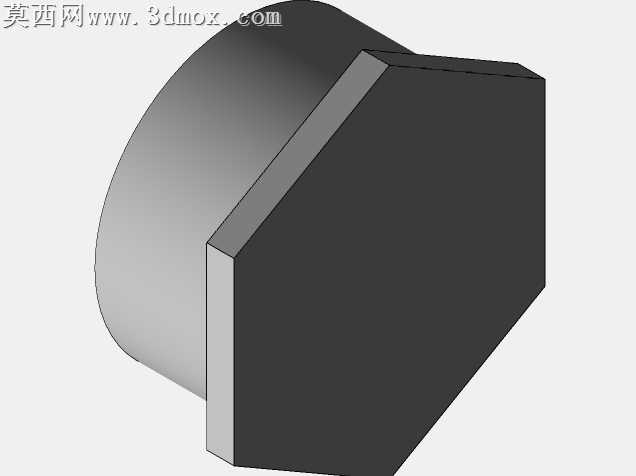

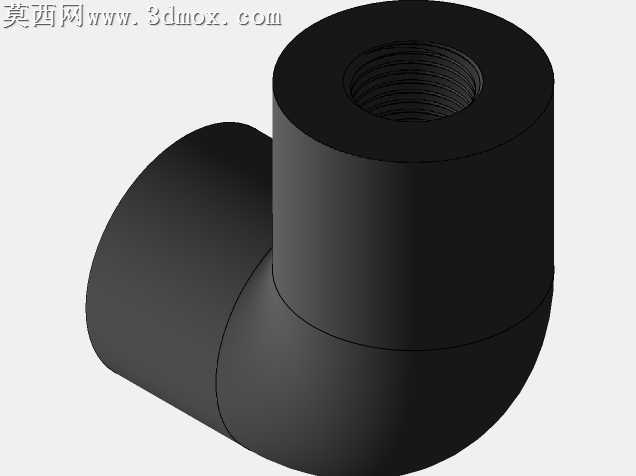

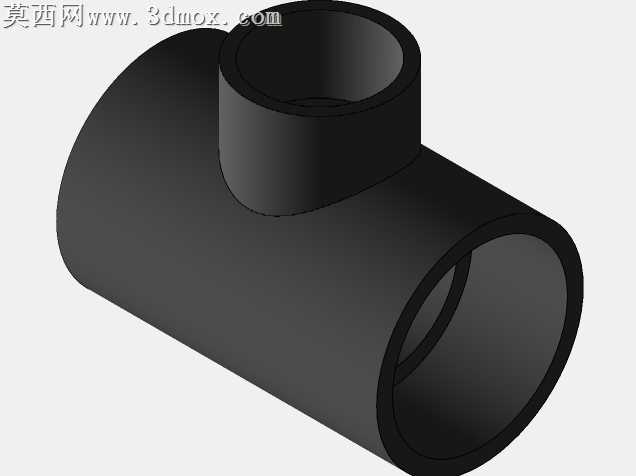

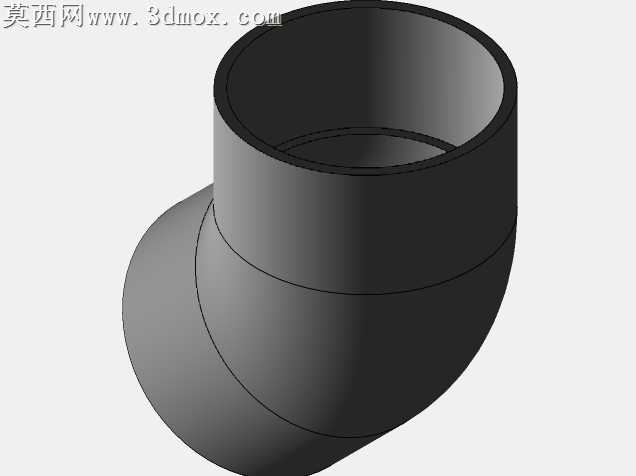

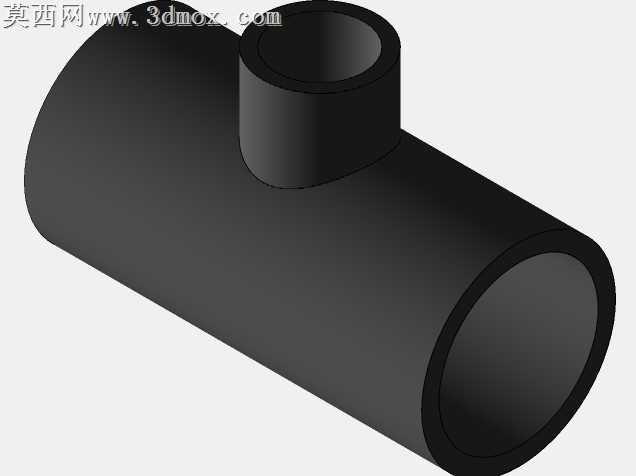

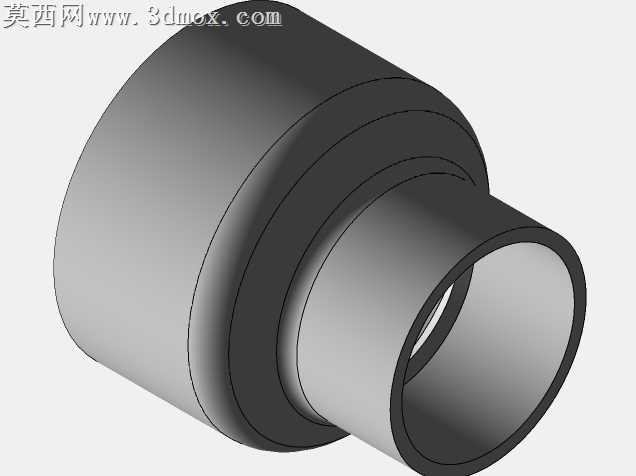

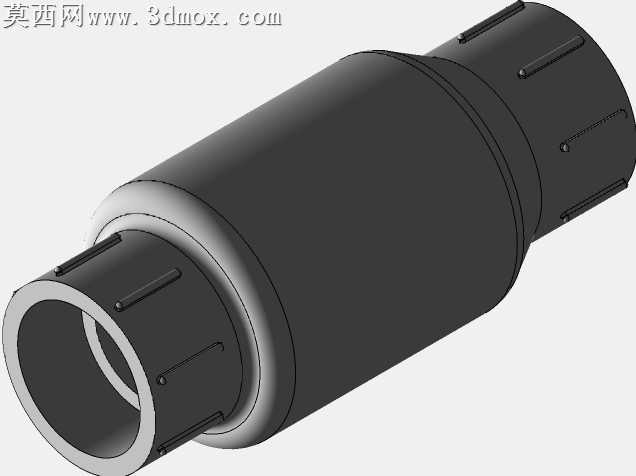

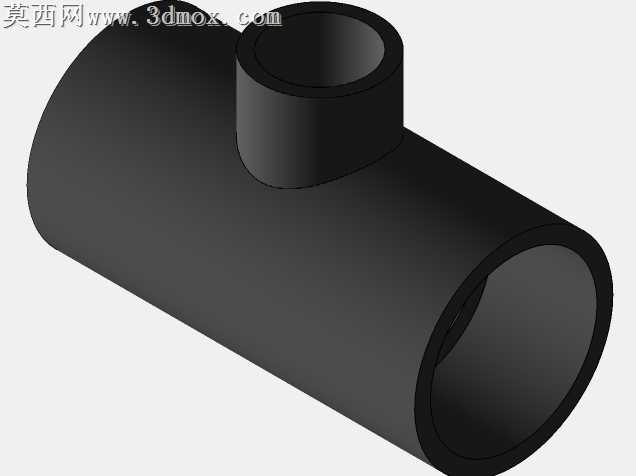

本套PVC管件三维模型采用SolidWorks完成全参数化建模，覆盖1英寸、1.5英寸、2英寸、3英寸、4英寸、6英寸六种常用工程管径规格，完整包含直通接头、90度弯头、45度斜弯头、等径三通、异径三通、法兰接头、丝扣堵头、衬套接头、球阀、蝶阀、止回阀、管道泵、四通接头、管帽等二十余种管路系统常用配件。建模过程严格遵循PVC给排水管件的实际生产尺寸标准，每款管件的承插深度、壁厚、接口倒角、加强筋结构均参照行业通用规范进行1:1还原，确保模型可直接用于管路装配模拟、工程方案演示等场景。材质设置上针对PVC材质特性调整了漫反射、粗糙度与半透明参数，搭配SolidWorks内置渲染模块完成效果输出，不同类型管件通过细微的材质明暗差异区分，既还原了硬质PVC塑料的哑光质感，也清晰呈现了各部件的结构边界。结构设计层面，每款管件均保留了可编辑的参数化特征，用户可根据实际设计需求调整管径、壁厚、接口长度等核心参数，无需重新绘制基础轮廓；带阀门类的配件单独构建了阀芯、手柄、密封结构的独立装配关系，支持模拟阀门开关的运动状态，可用于管路流体仿真的前期装配验证。整套模型采用统一的坐标系与装配基准，同规格管件之间可直接完成对接装配，无需额外调整位置与配合关系，能够帮助设计人员快速搭建完整的PVC管路系统布局，大幅缩短管路方案的三维设计周期，避免从零绘制单个管件的重复工作量，同时所有模型的几何结构均经过拓扑检查，不存在破面、重叠面、非流形几何等问题，可直接导入各类三维仿真软件、渲染软件进行后续处理，适配给排水设计、家装管路布局、工业管路排布等多类场景的设计需求。
