双轨输送弹出式物料转运设备结构设计

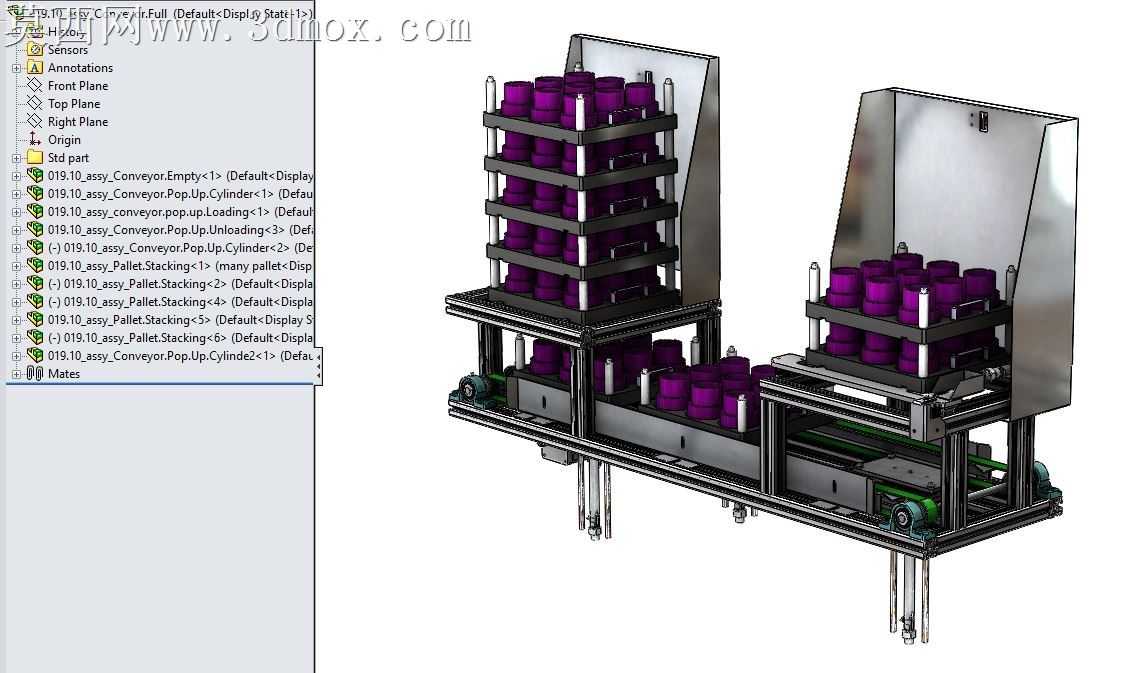

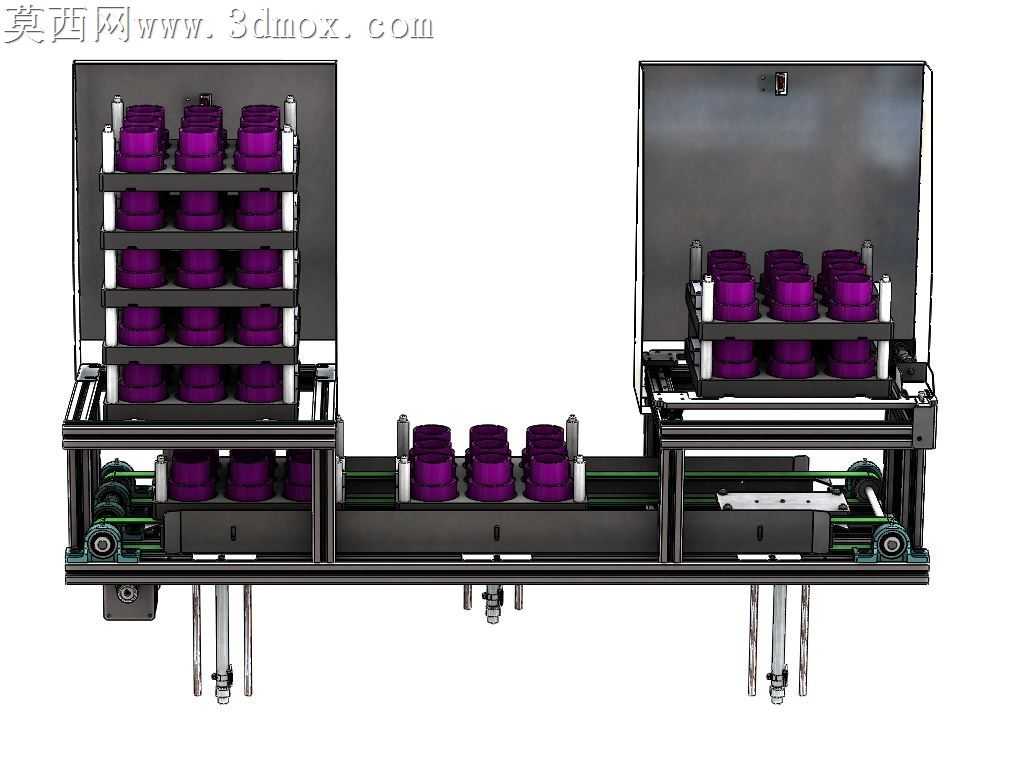

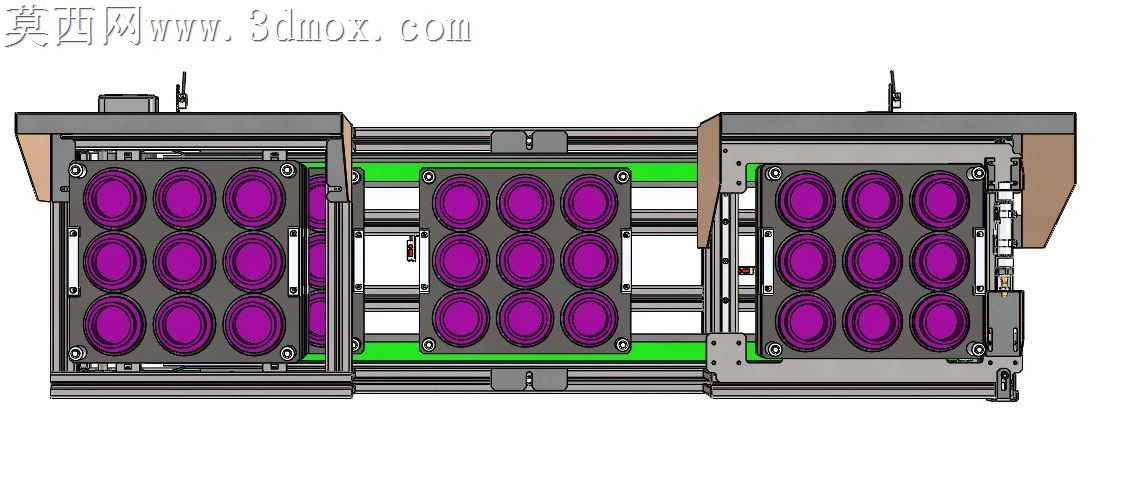

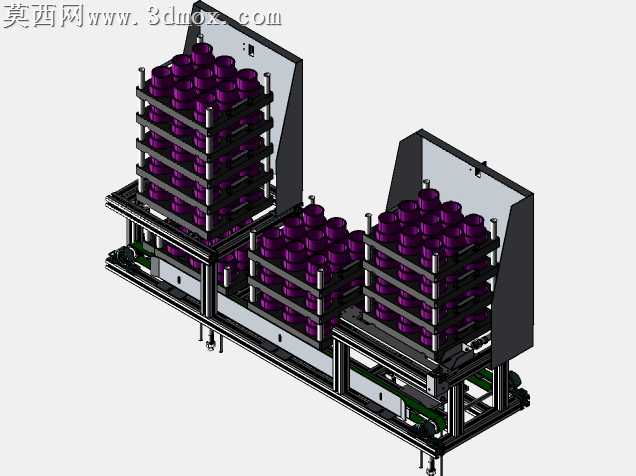

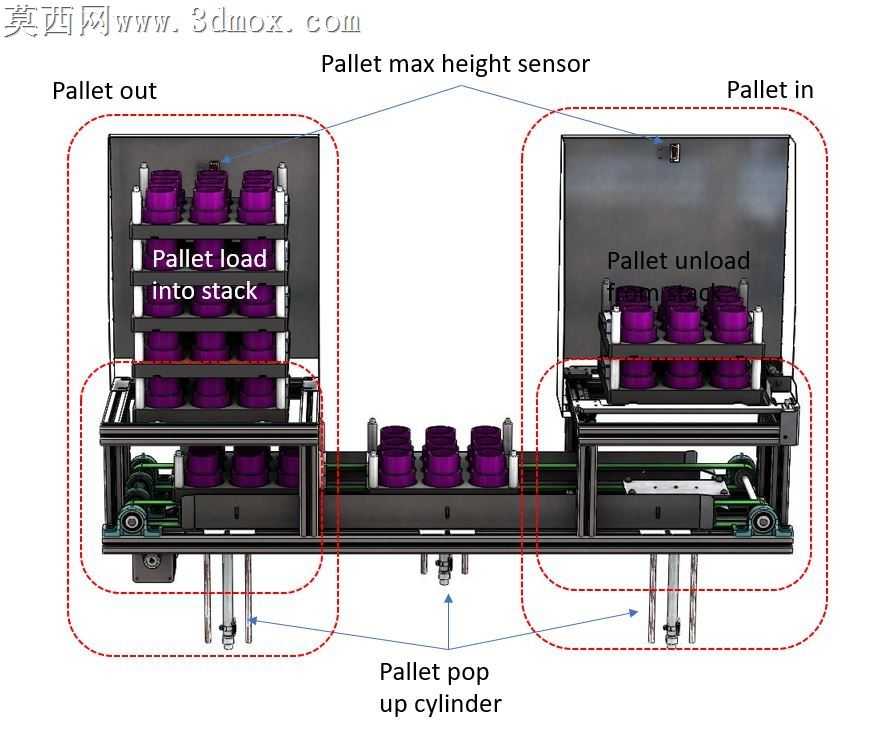

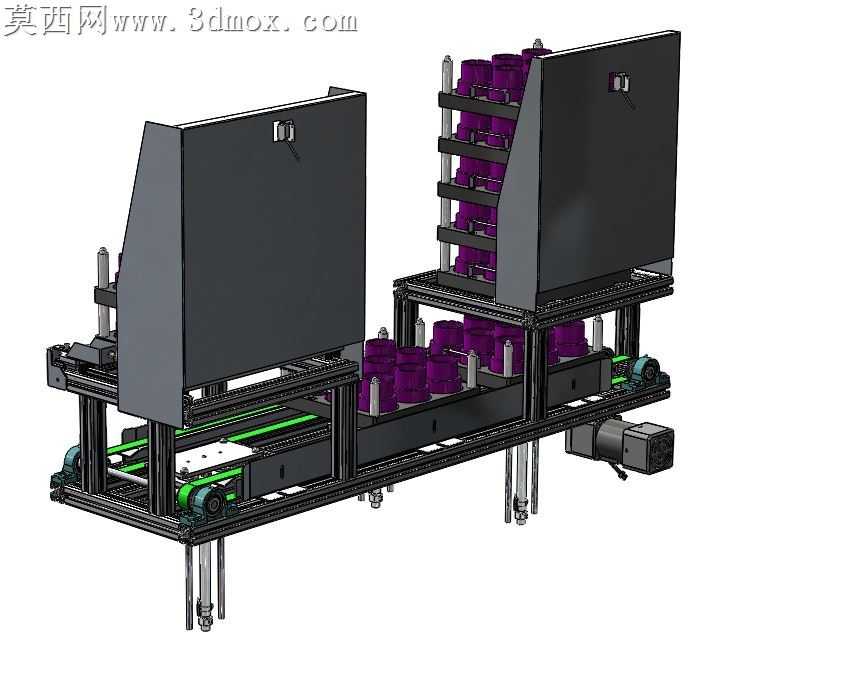

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中对各功能模块进行独立子装配拆分，便于后续结构调整与工程图导出。渲染阶段针对不同部件赋予差异化材质属性：机架铝型材采用哑光磨砂金属材质，还原工业铝型材的表面氧化质感；输送辊道与传动部件赋予亮面金属材质，体现机加工零件的表面精度；堆叠料仓的挡护板采用半拉丝不锈钢材质，模拟真实设备的钣金防护效果；承载的紫色物料容器赋予哑光硬质塑料材质，通过调整粗糙度参数区分塑料与金属部件的视觉差异，整体渲染效果层次分明，可清晰呈现各部件的装配关系。结构设计上采用双轨并行输送布局，两侧设置独立的堆叠料仓单元，料仓内置分层承托结构，可实现多层物料容器的规整堆叠存储；输送线体底部集成传动组件，包含驱动辊、从动辊与传动带结构，可实现物料沿输送方向的平稳转运；弹出机构采用气缸作为执行元件，配合导向组件实现物料的顶升弹出动作，可将输送到位的物料平稳顶升至料仓承接位置，完成物料的自动堆叠上料动作。设计思路围绕自动化产线的物料转运与堆叠需求展开，整体机架采用40x40工业铝型材搭建，具备组装便捷、结构强度充足的特点，可根据实际产线需求调整线体长度与料仓容量；驱动单元选用无刷直流电机，具备运行平稳、调速范围宽的优势，可匹配不同节拍的产线输送需求；弹出气缸选用标准CKD气缸，采用行业通用标准件，可与同类型水平输送机实现部件通用互换，降低设备的维护与备件成本。各部件之间的装配配合经过干涉检查，确保运动部件运行过程中无结构干涉，传动路径顺畅无卡滞，整体结构紧凑，可直接应用于自动化生产车间的物料自动上料、堆叠转运场景，也可作为非标自动化输送设备的设计参考模板，帮助设计人员快速完成同类型设备的方案迭代与结构优化。
