数控冲浪板加工专用设备三维设计

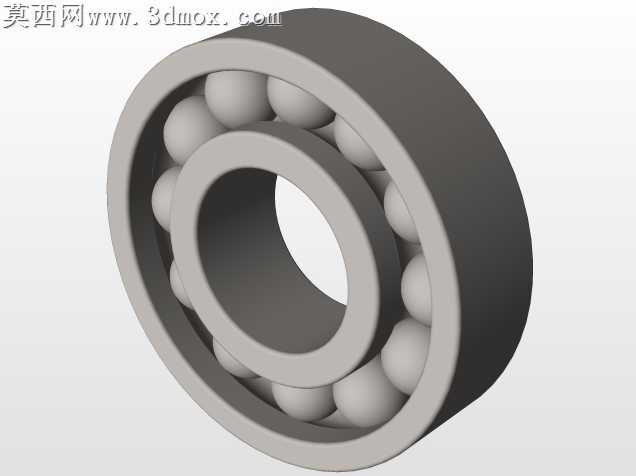

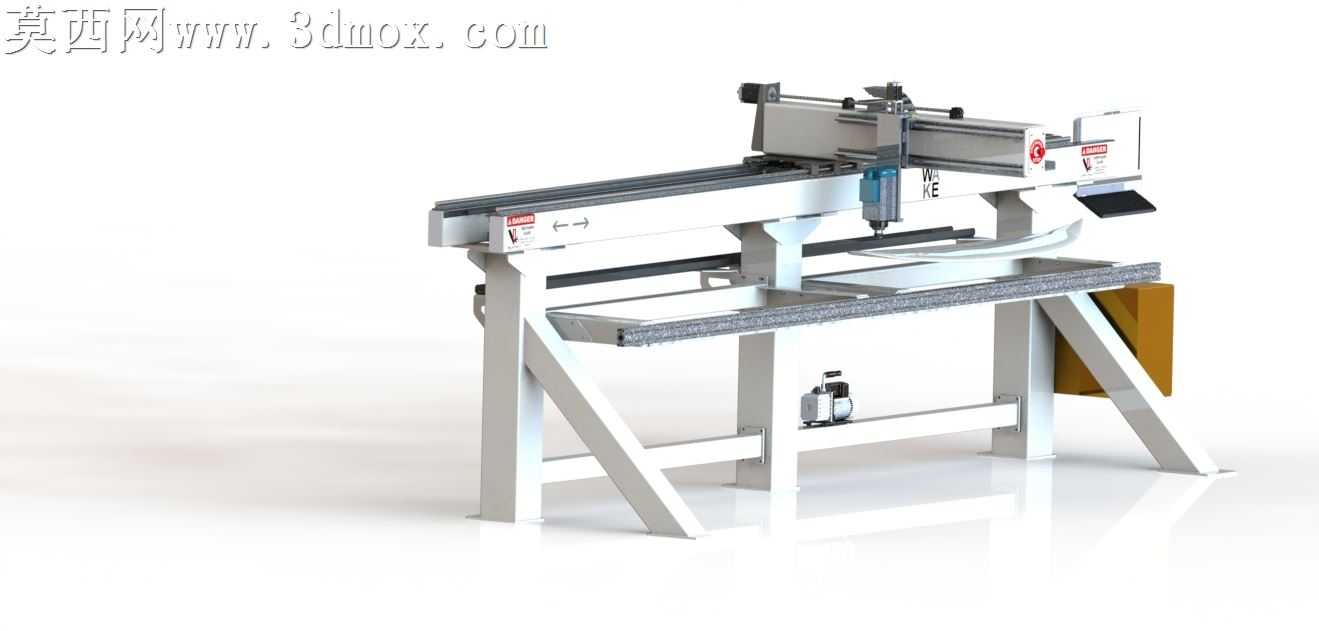

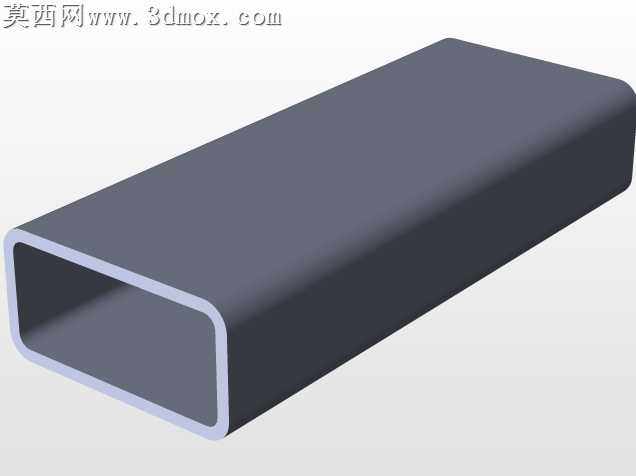

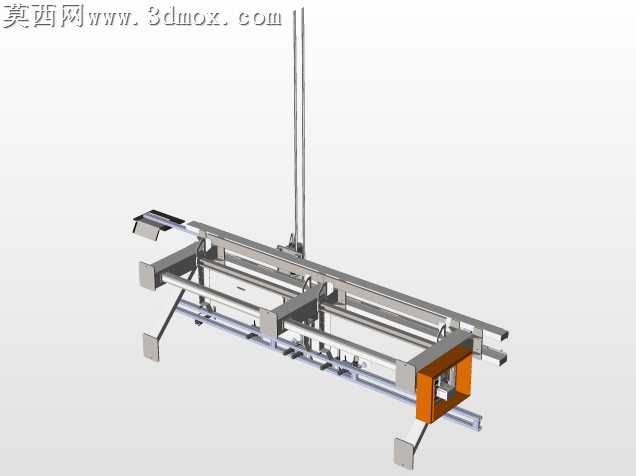

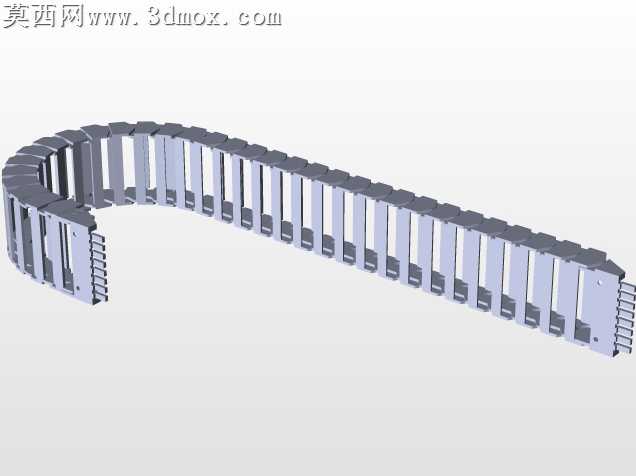

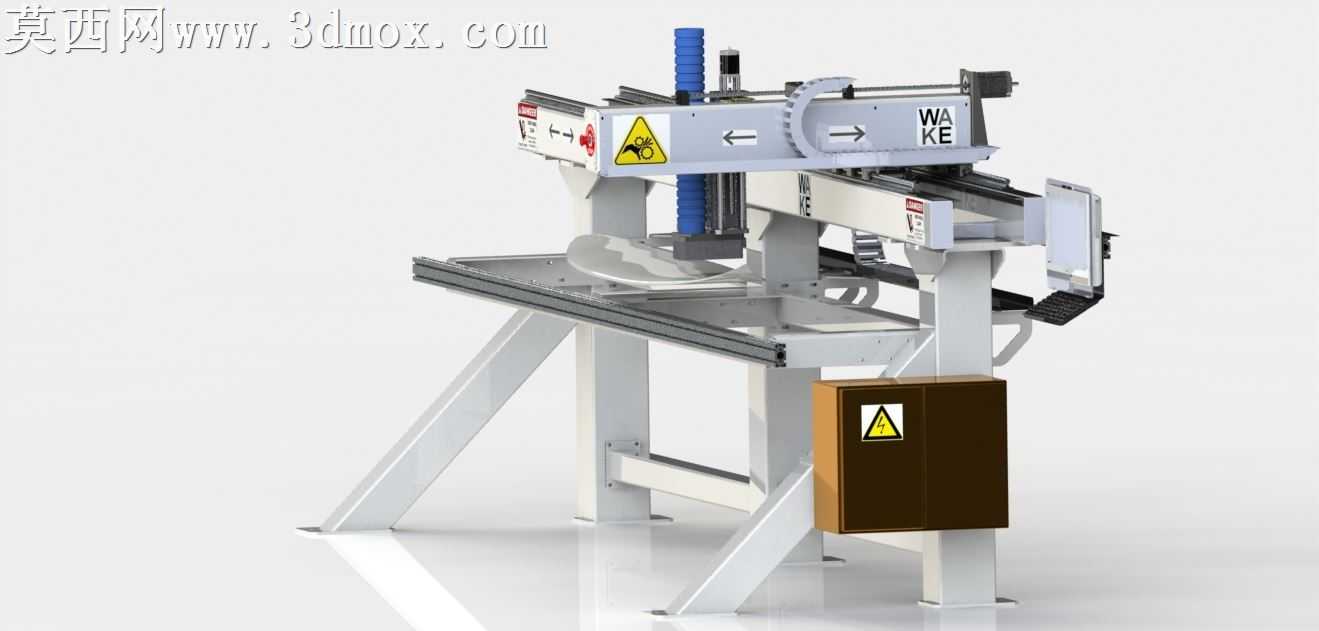

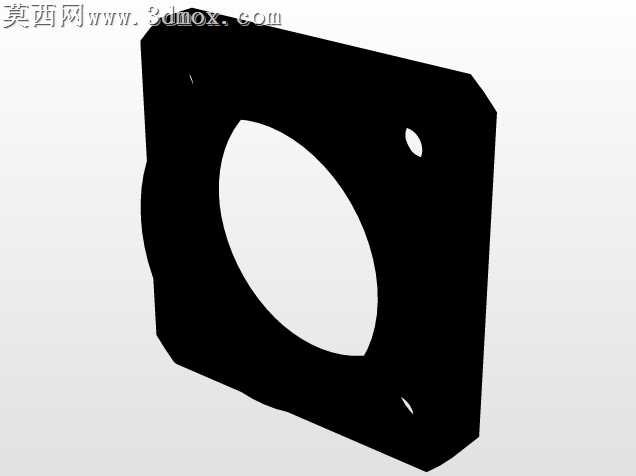

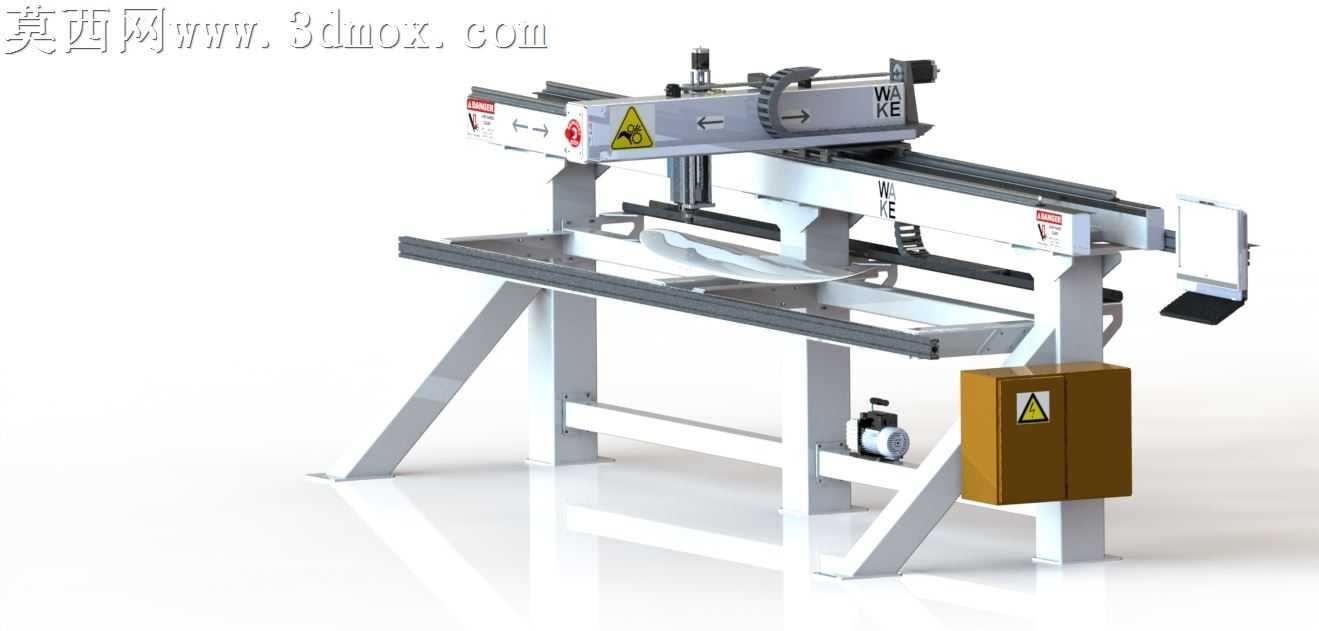

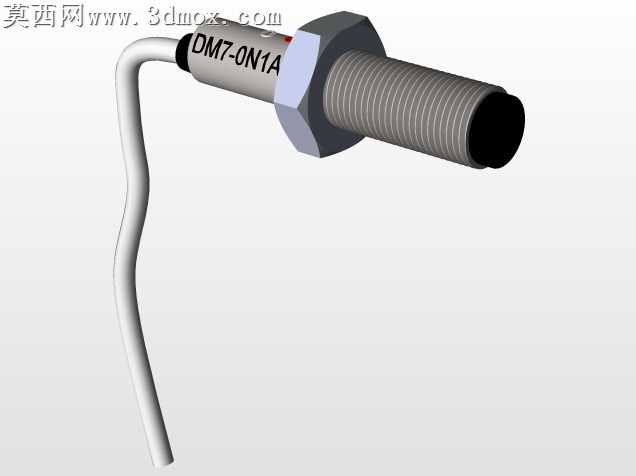

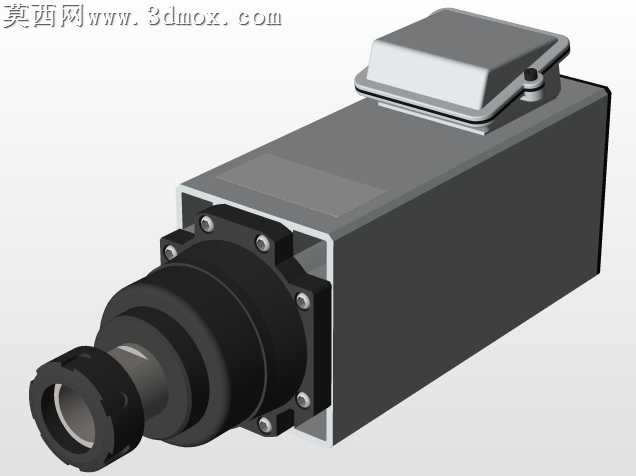

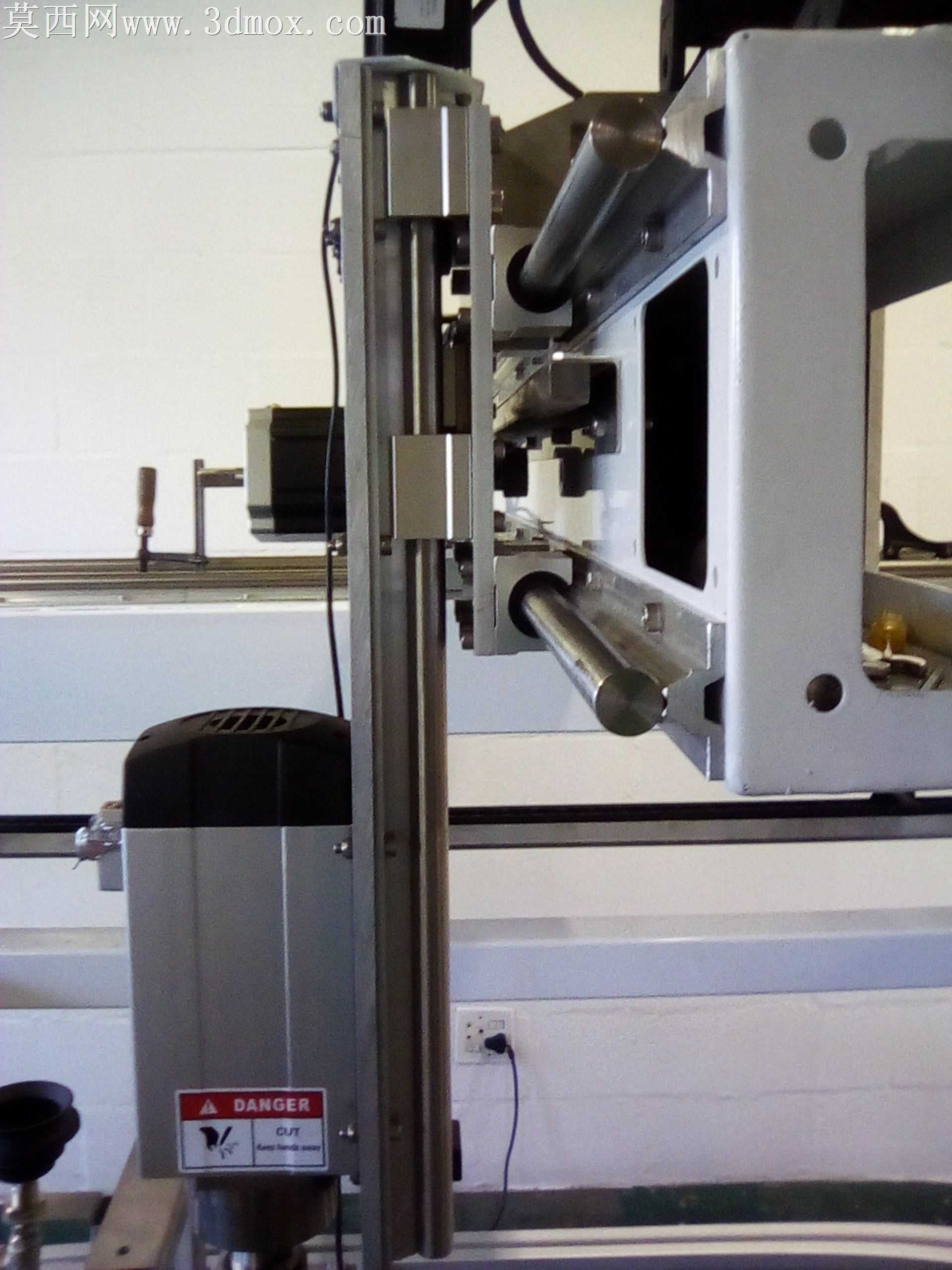

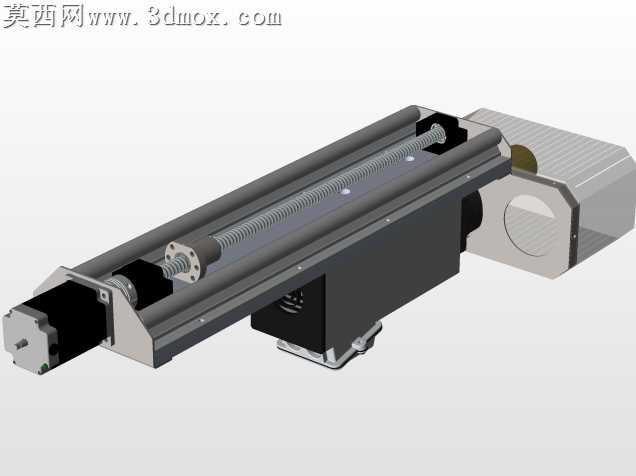

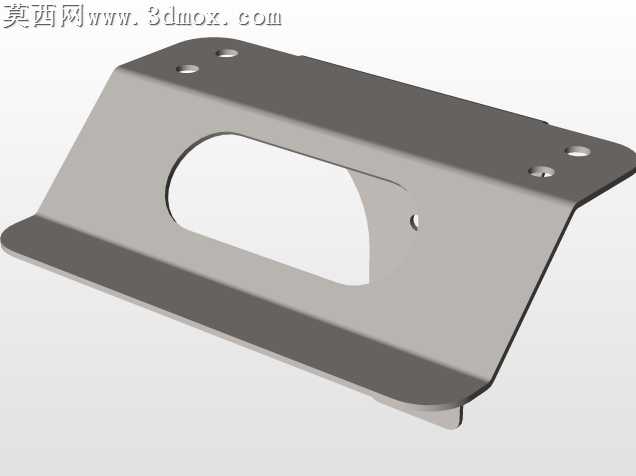

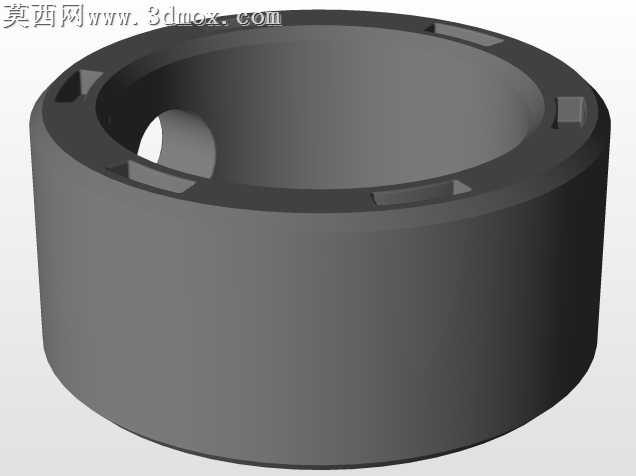

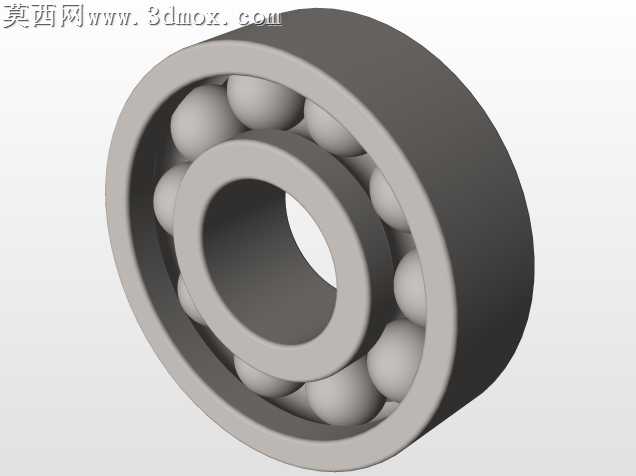

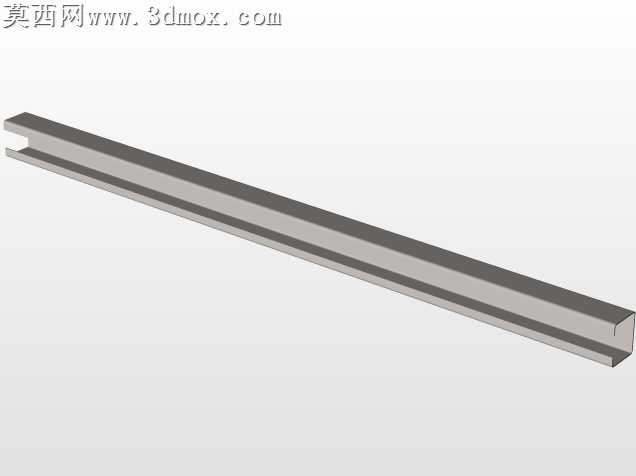

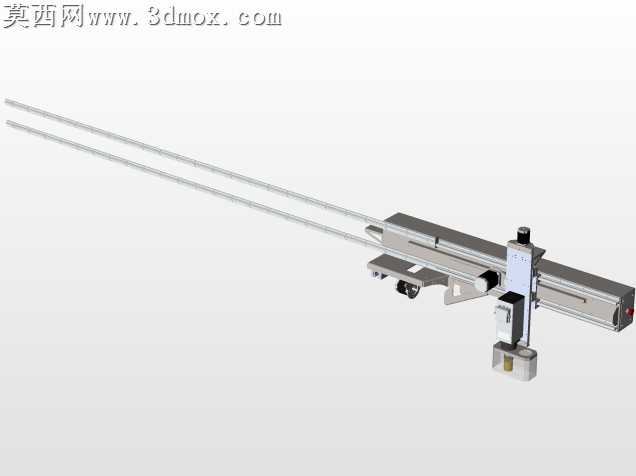

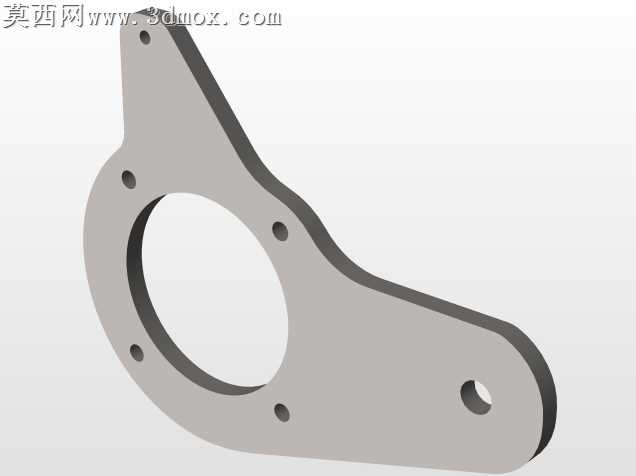

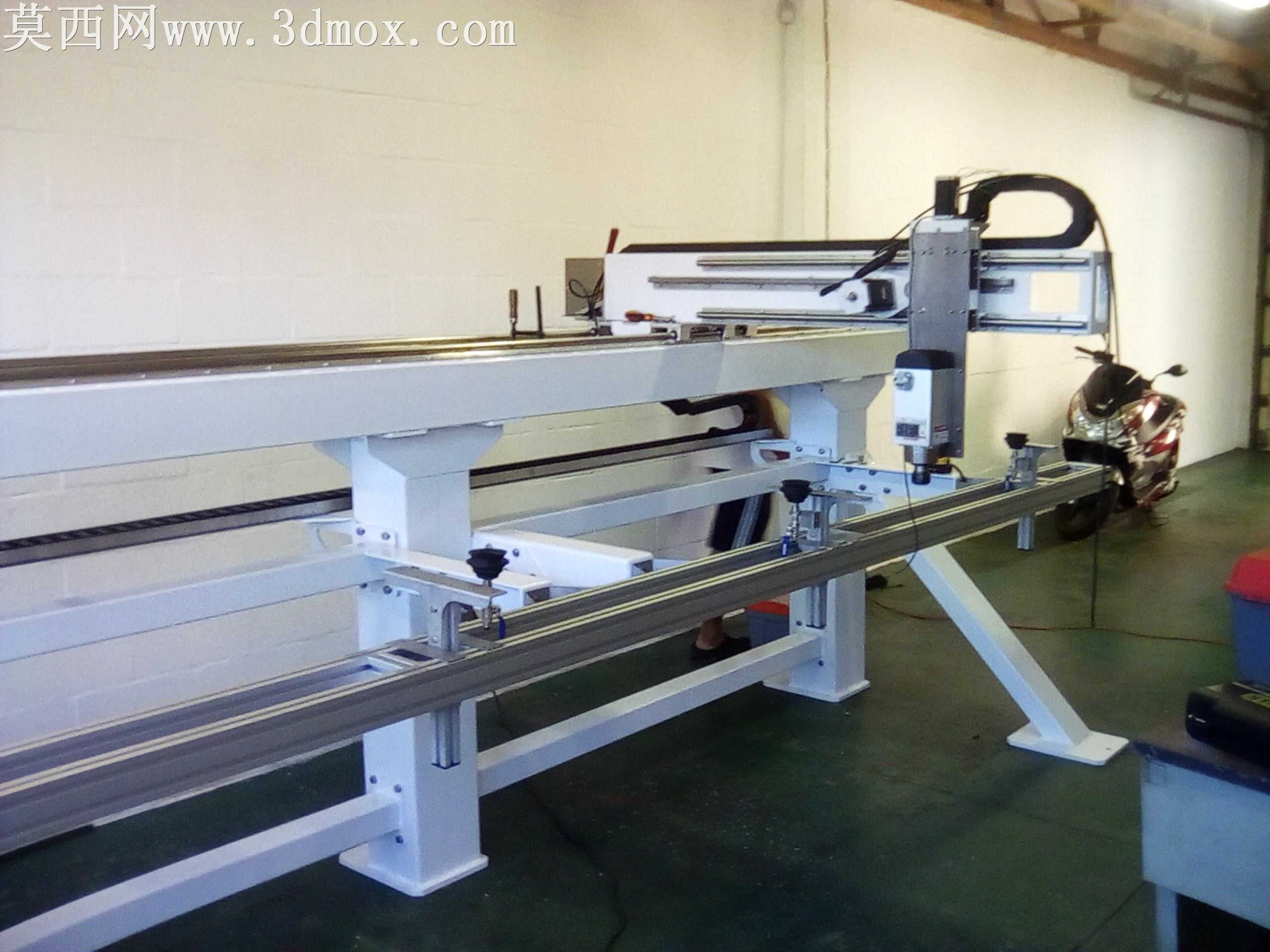

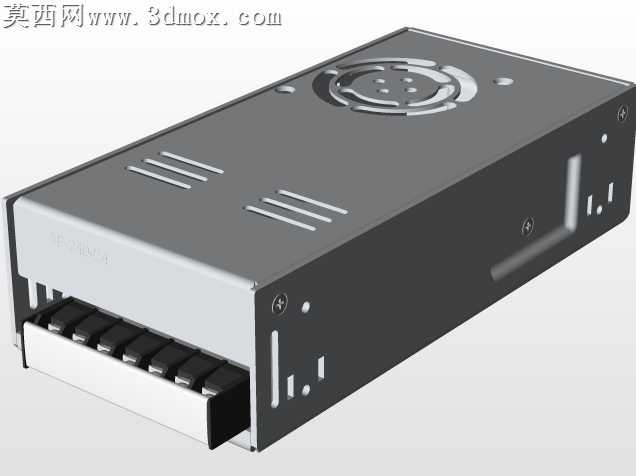

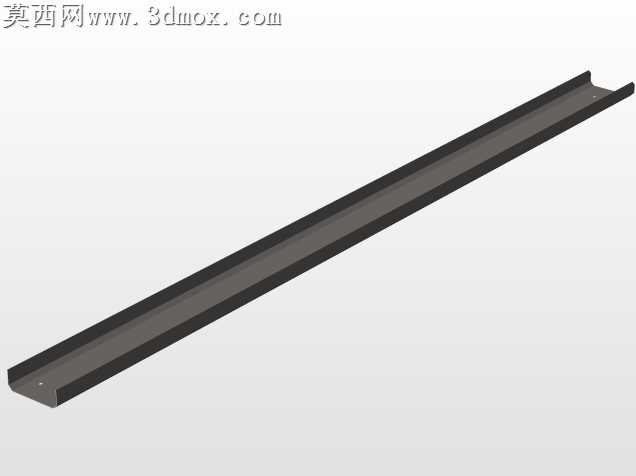

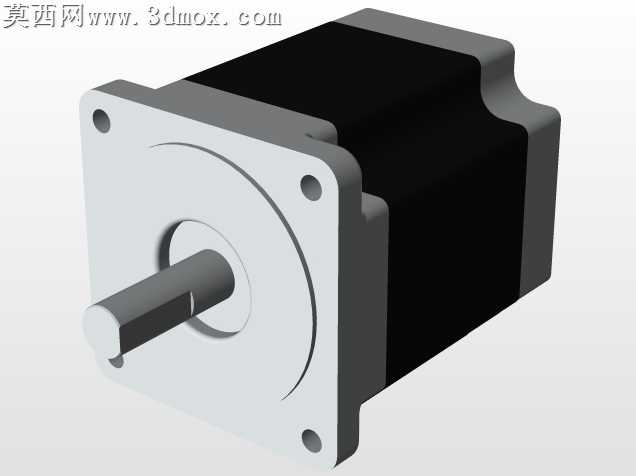

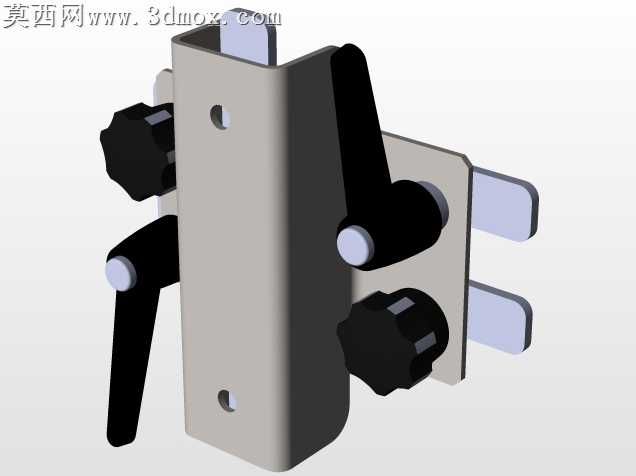

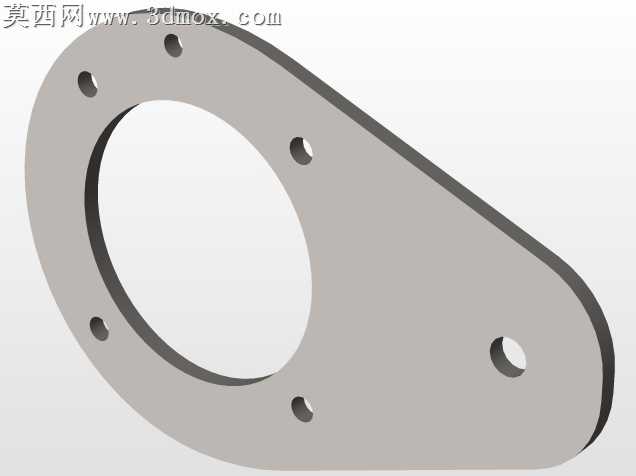

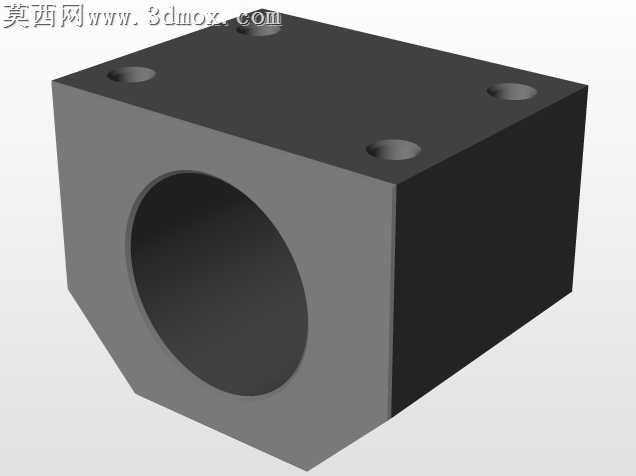

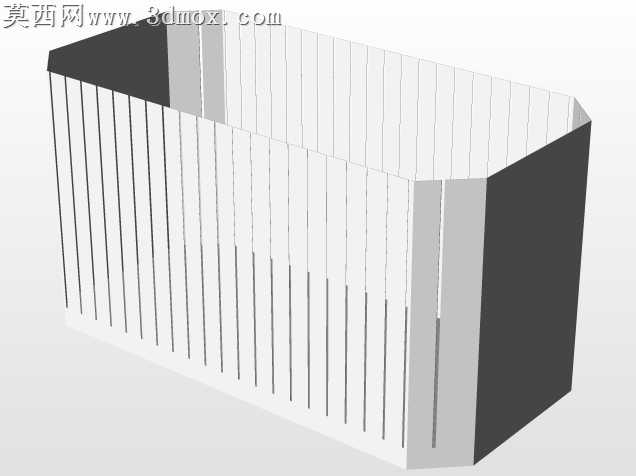

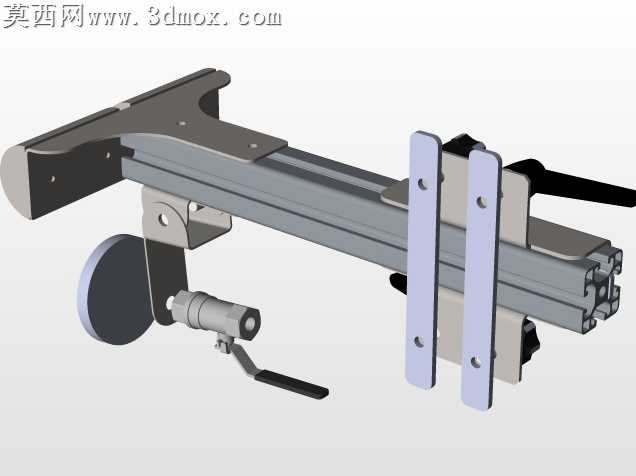

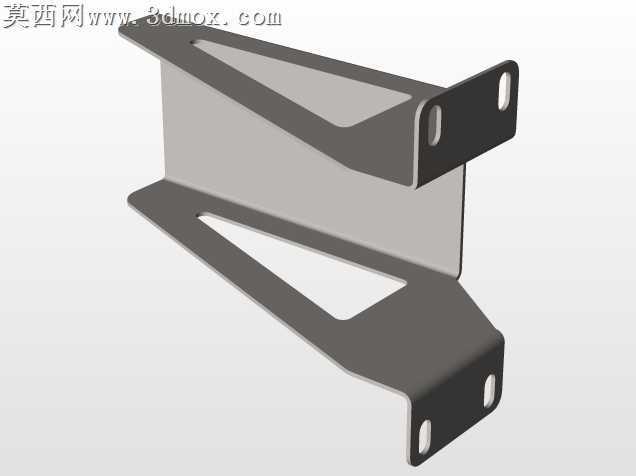

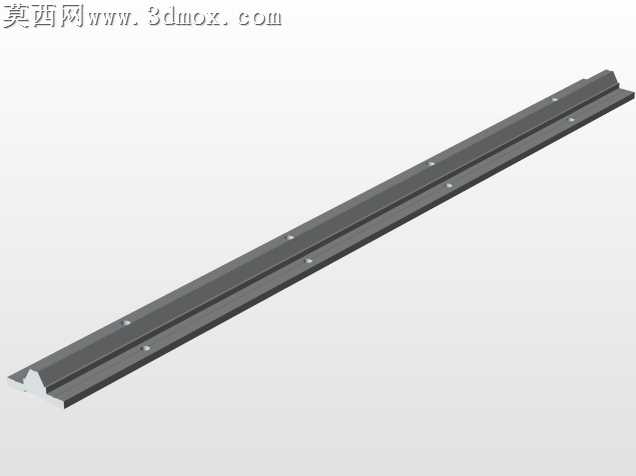

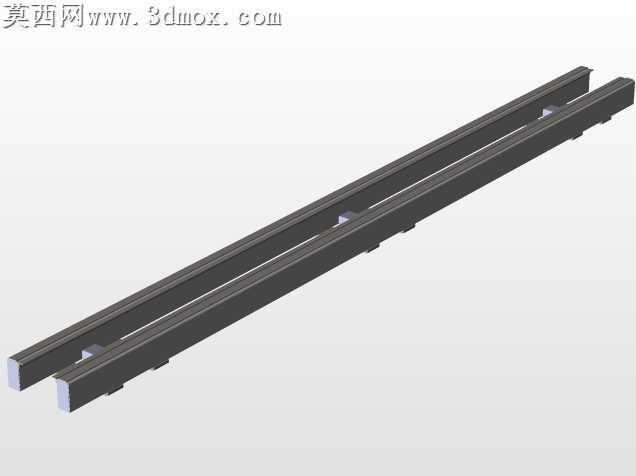

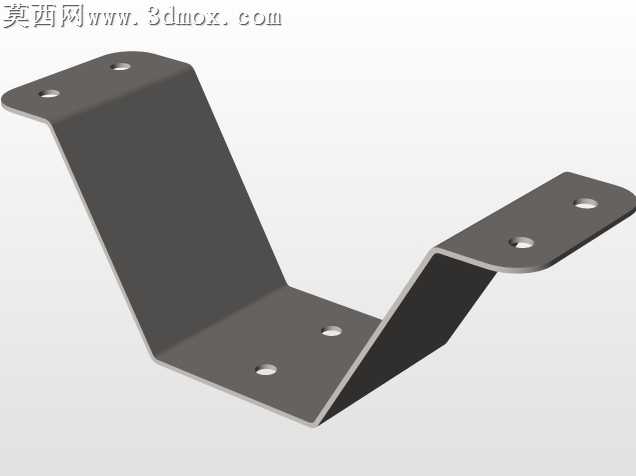

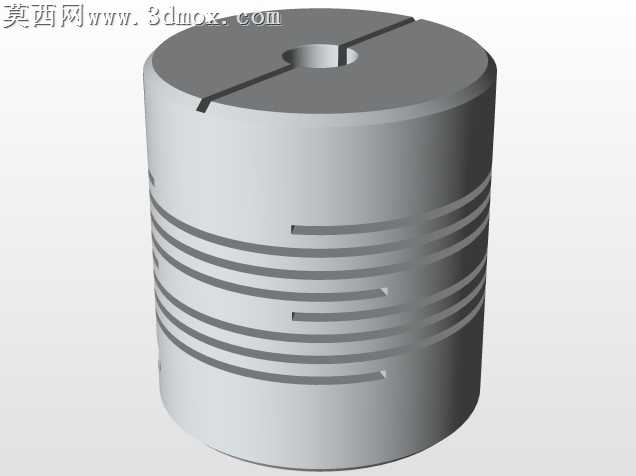

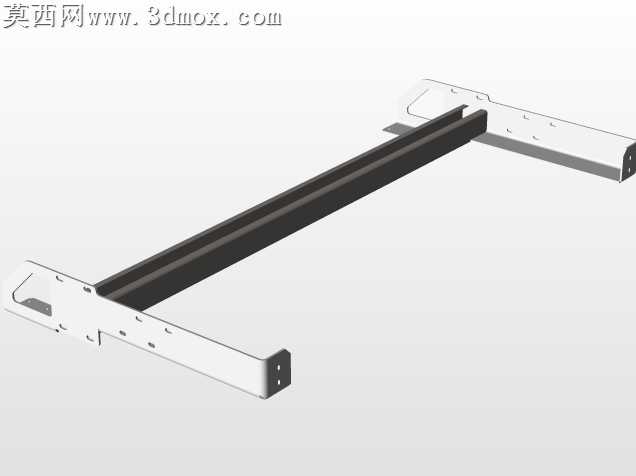

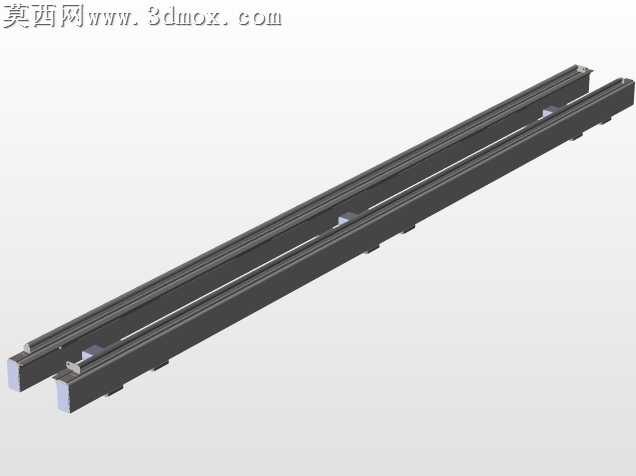

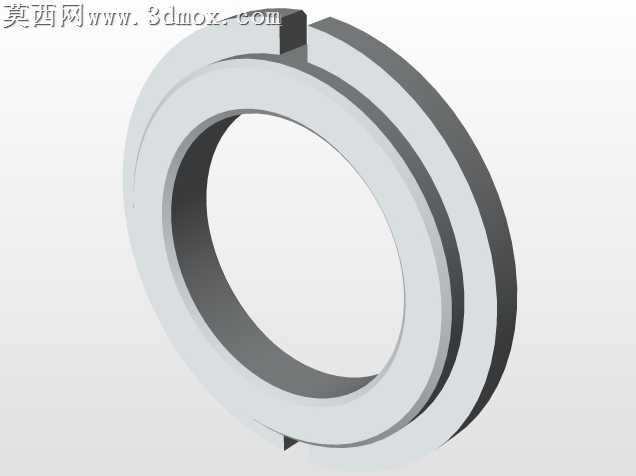

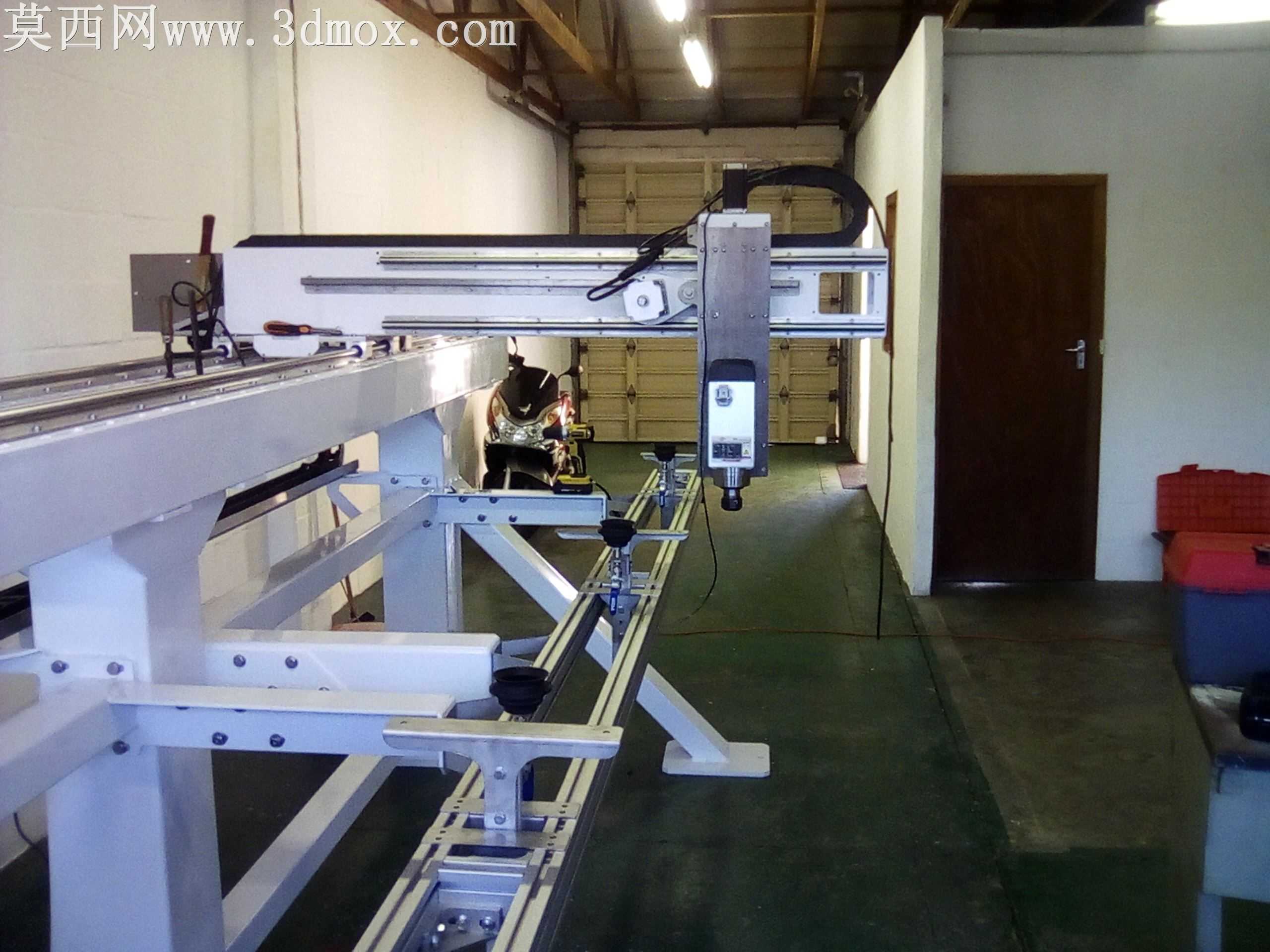

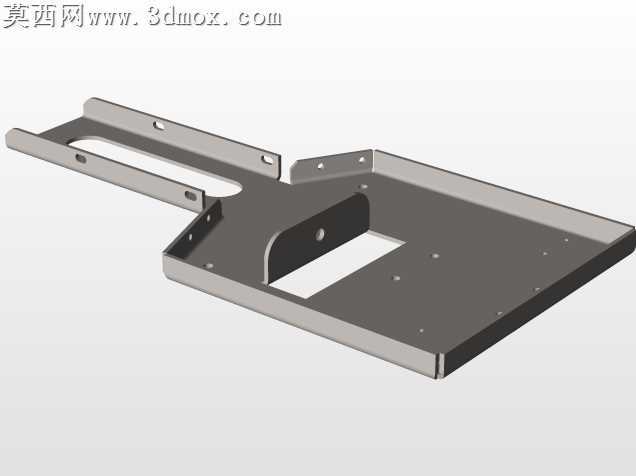

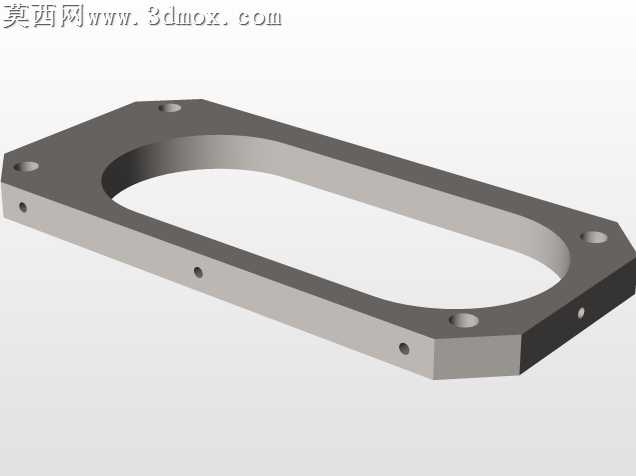

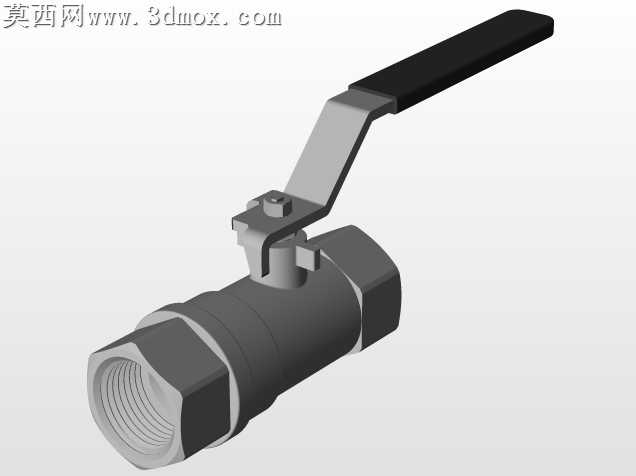

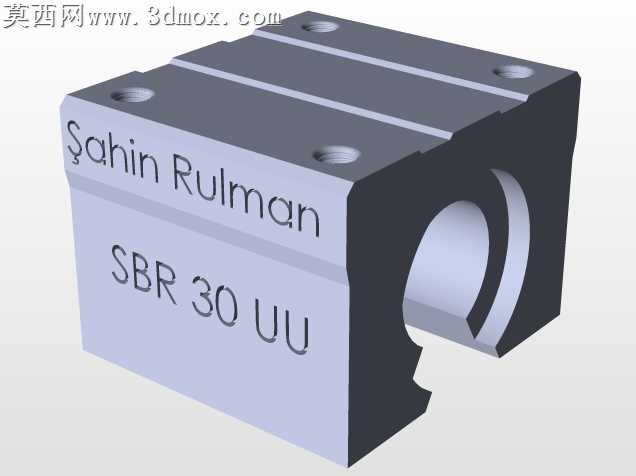

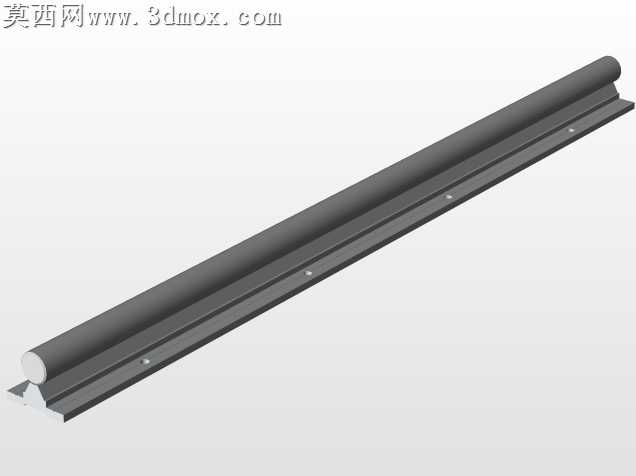

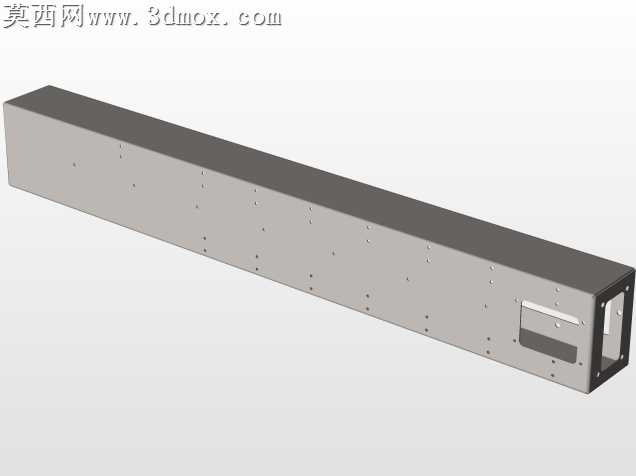

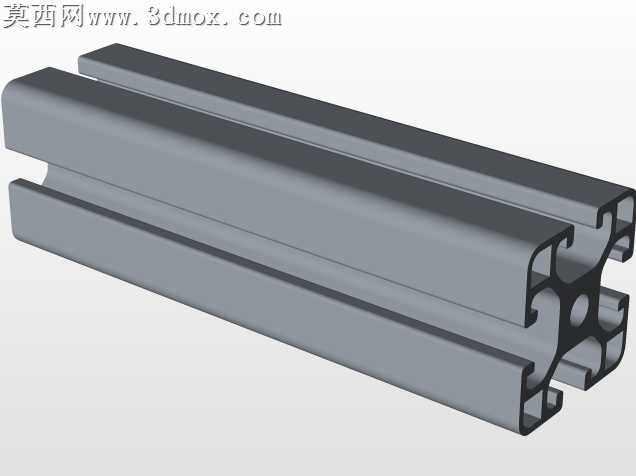

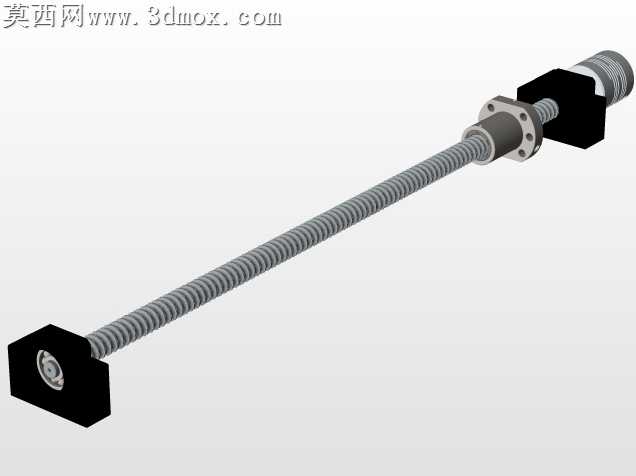

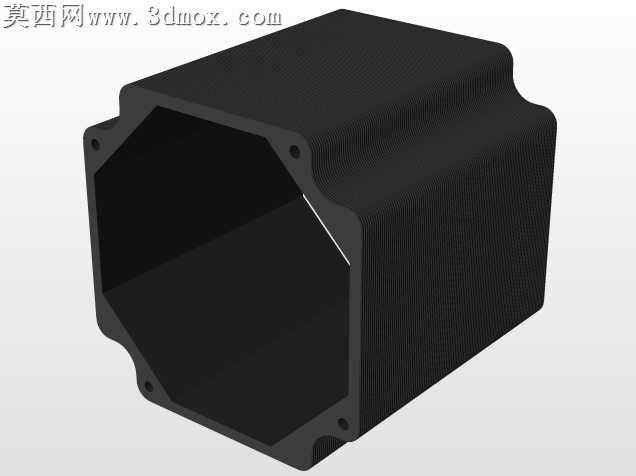

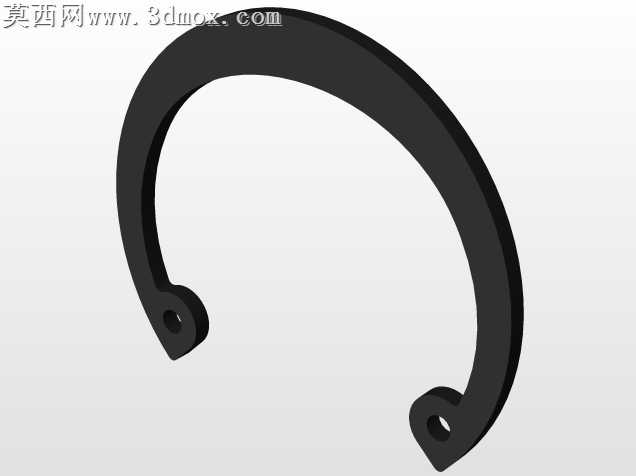

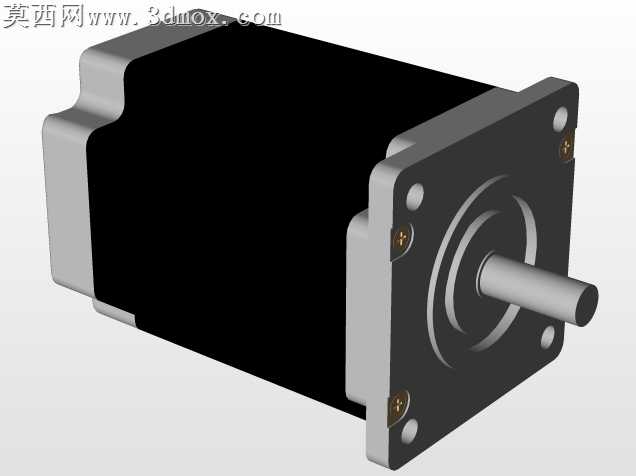

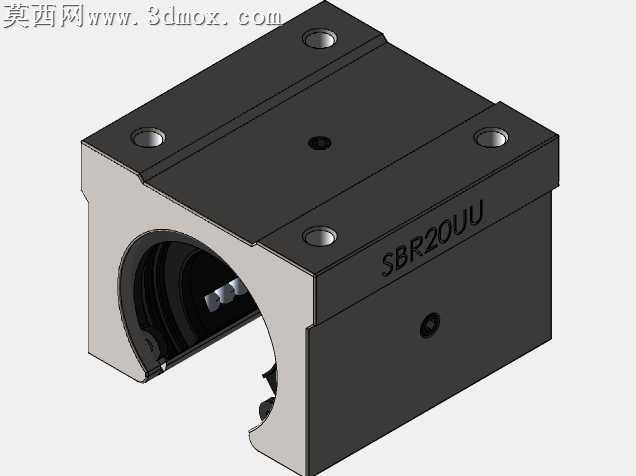

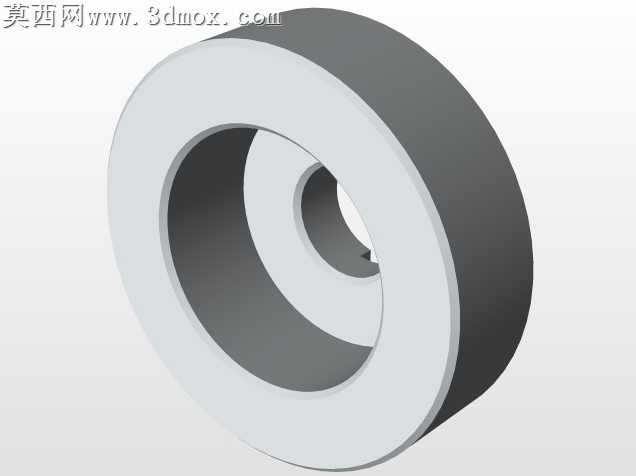

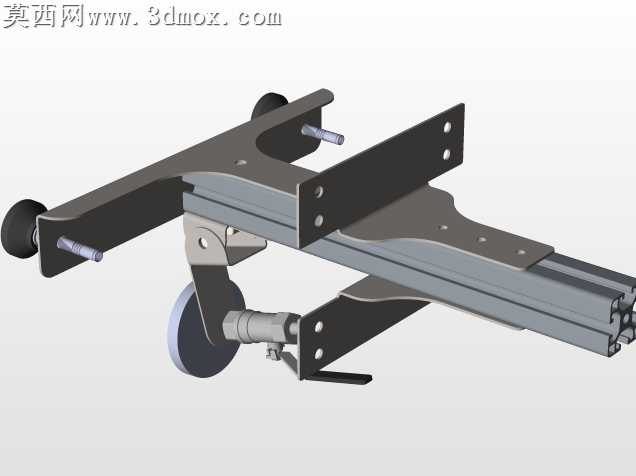

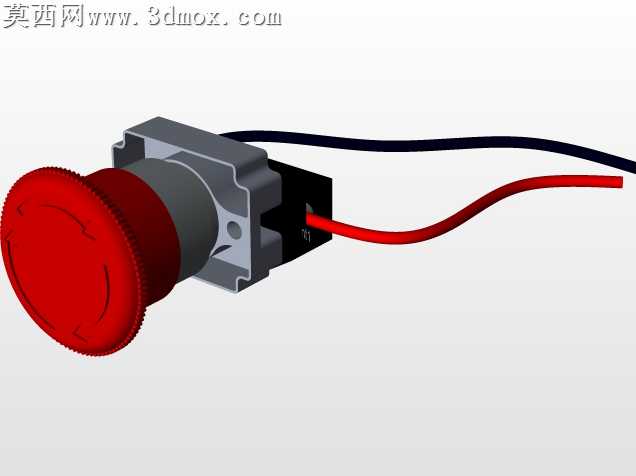

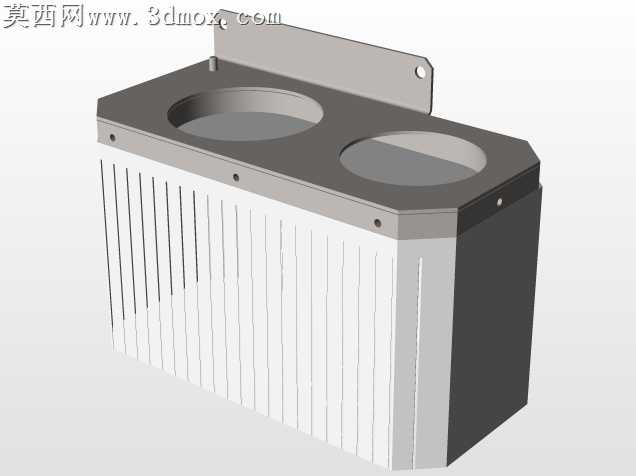

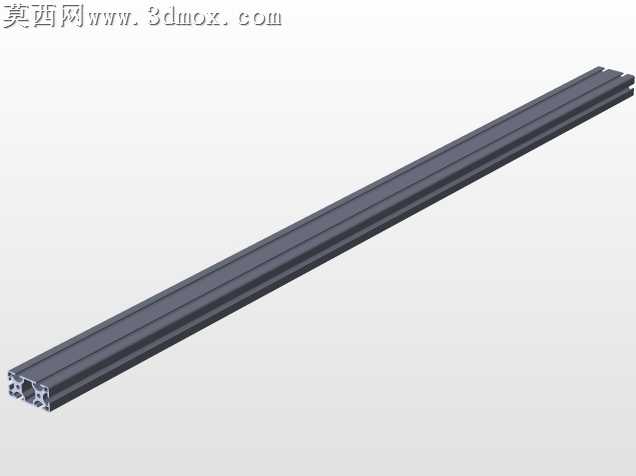

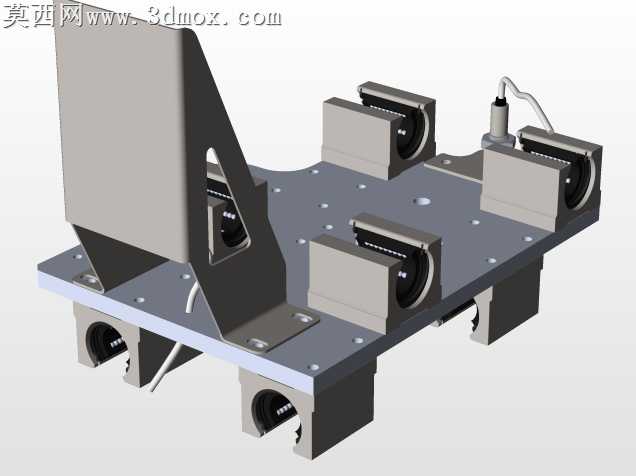

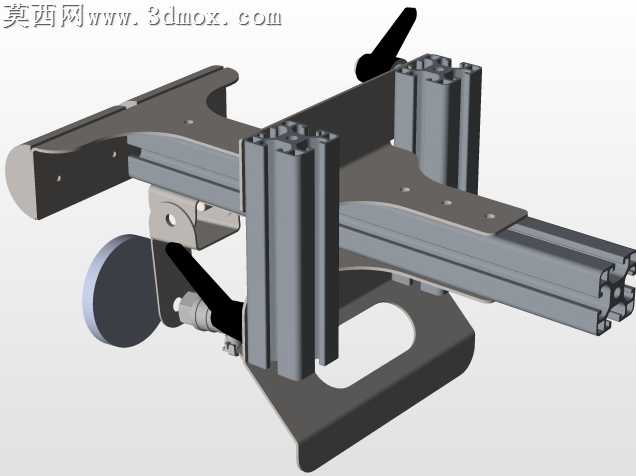

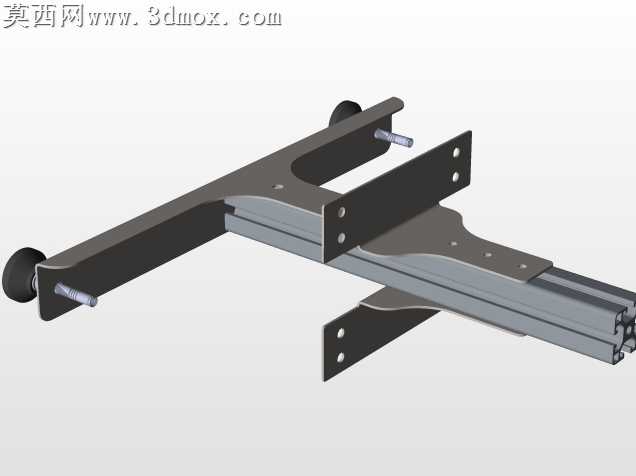

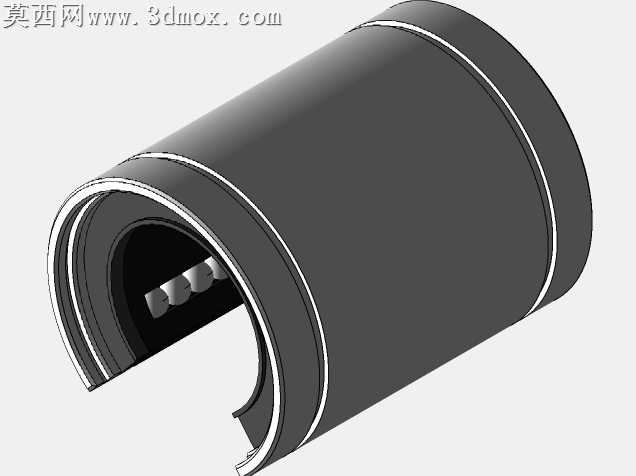

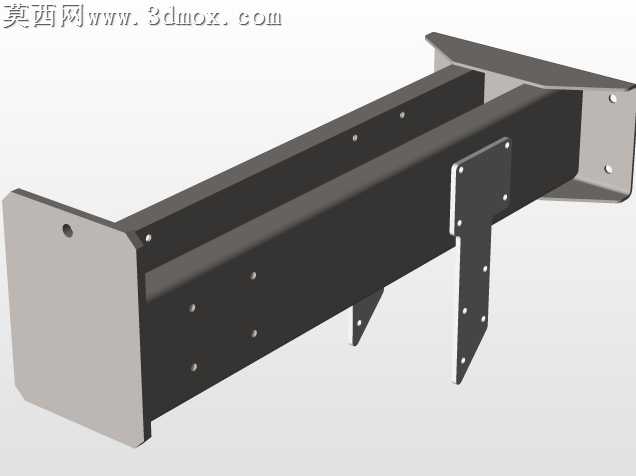

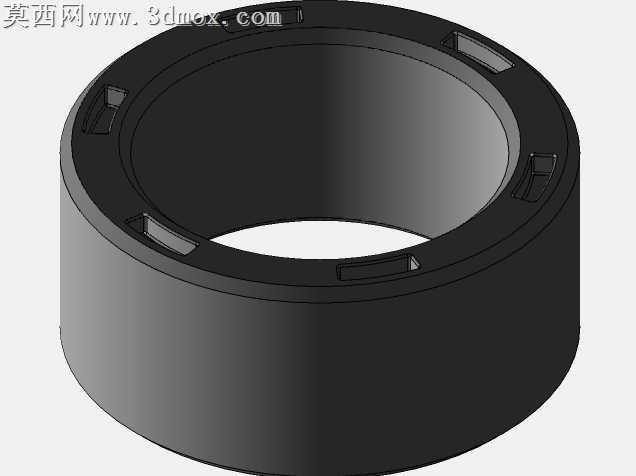

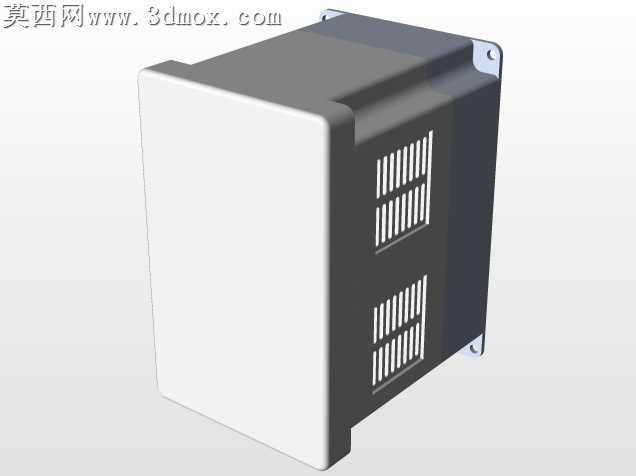

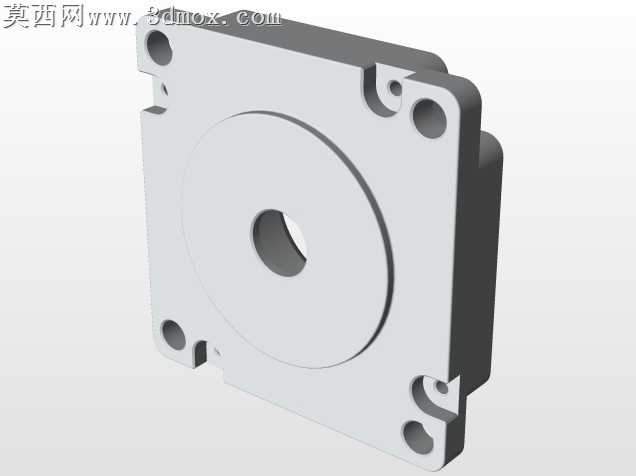

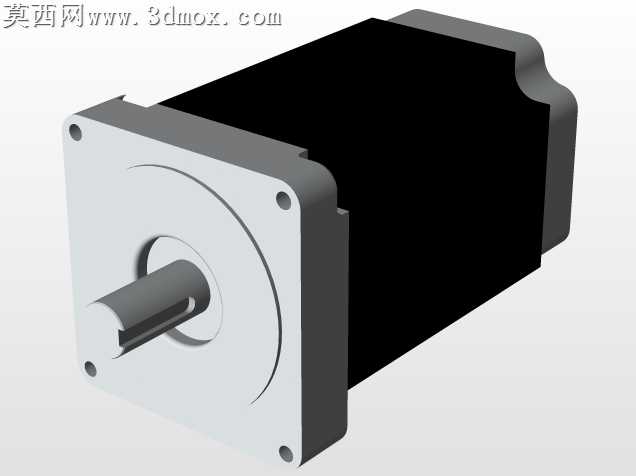

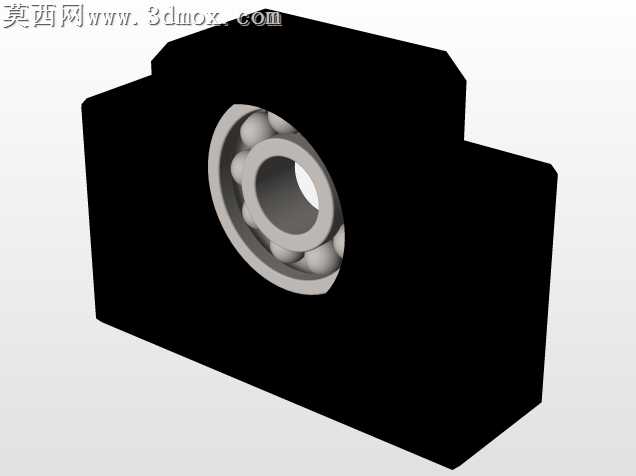

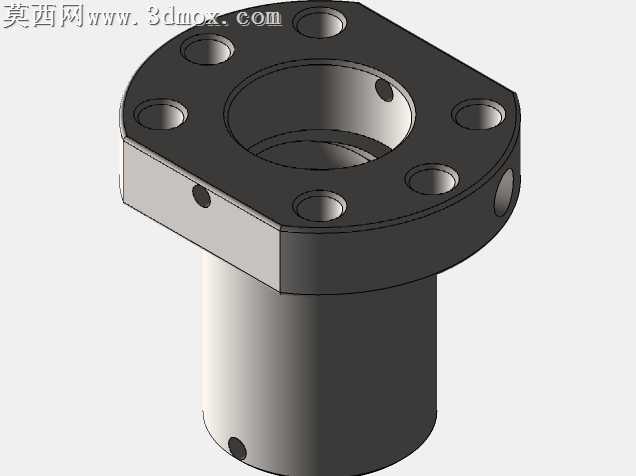

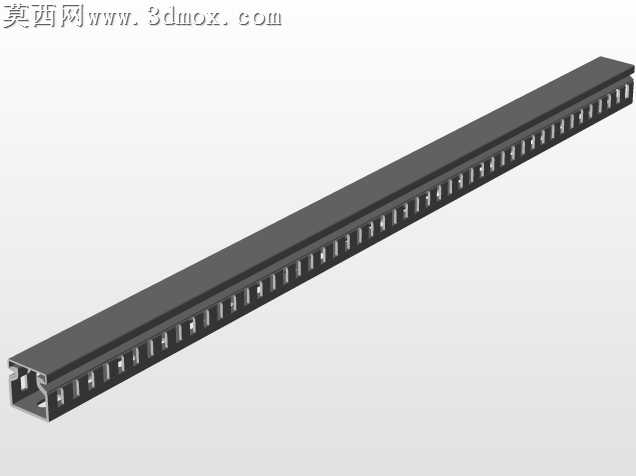

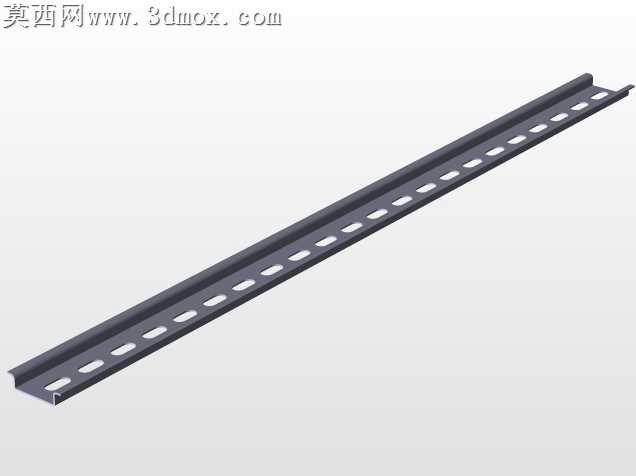

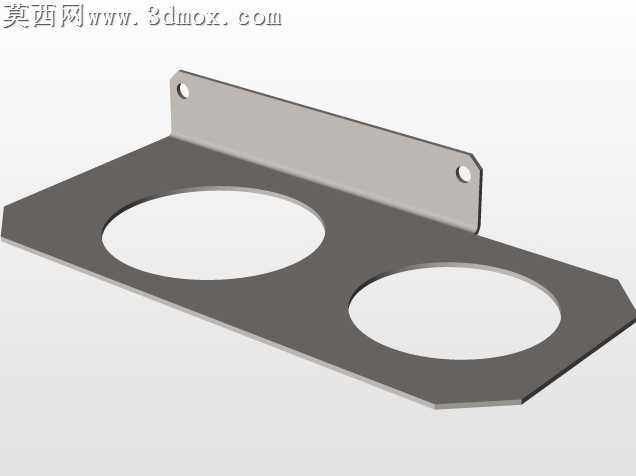

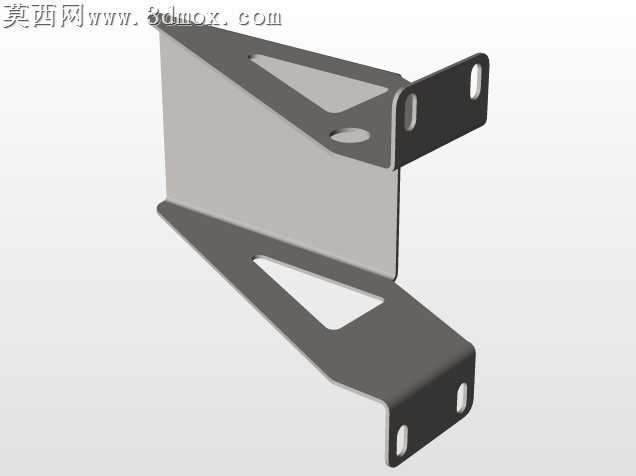

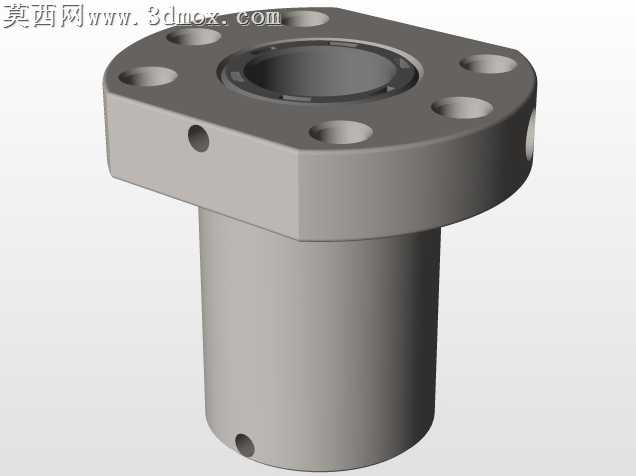

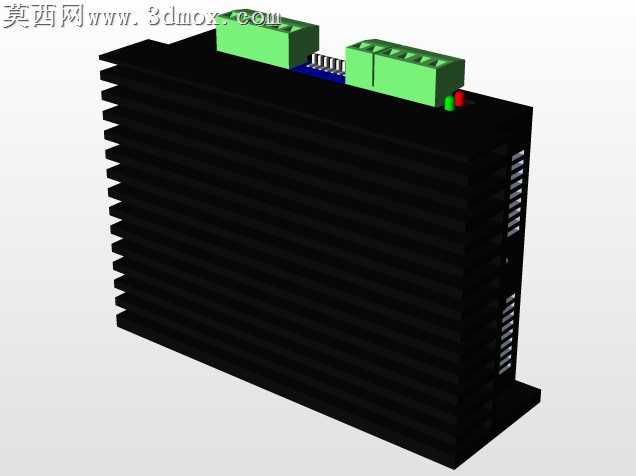

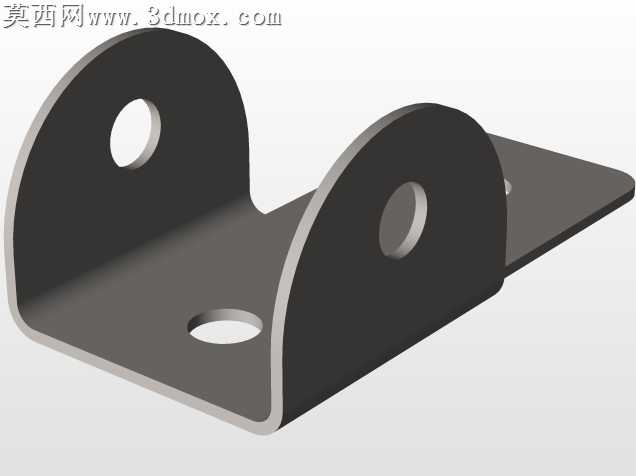

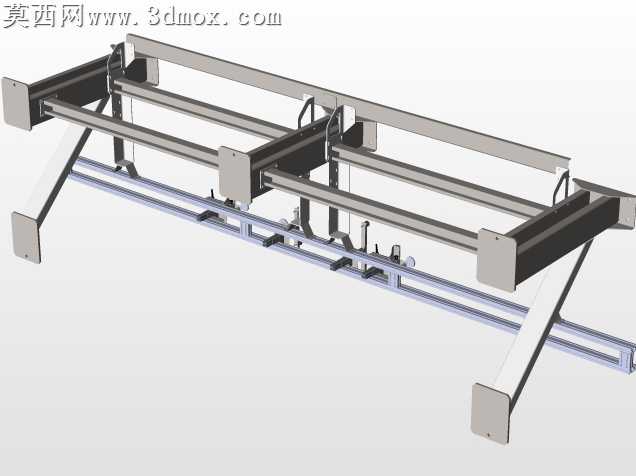

本模型为数控冲浪板加工专用设备的完整三维设计成果，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配的尺寸比例1:1构建，模型完成度高，可直接用于结构验证、装配干涉检查与后续工程图导出。整体设备采用龙门式移动加工结构，床身部分采用倾斜式三角支撑框架设计，搭配加厚方管焊接成型的支撑腿，在保证整体结构刚性的同时，有效降低设备整体自重，减少加工过程中的结构共振，提升加工精度稳定性。横梁部分采用线性导轨搭配滚珠丝杠的传动组合，可实现X轴方向的长行程平稳移动，加工机头搭载高速电主轴，可沿Z轴实现垂直方向的进给运动，适配冲浪板曲面加工的多轴联动需求，机头旁集成了操作触控屏与控制按钮，方便操作人员就近调试设备参数。工作台面采用防滑耐磨的金属网格铺装，可适配不同尺寸规格的冲浪板毛坯装夹，工作台下方预留了吸尘管路与电气走线的安装空间，设备侧方集成了电气控制箱与气动元件安装位，整体走线布局规整，符合工业设备的安全设计规范。渲染阶段采用工业级白模渲染方案，金属结构件赋予哑光磨砂金属材质，支撑框架赋予浅灰色喷塑材质，传动部件赋予亮面金属材质，电气元件赋予对应工程塑料材质，整体渲染效果真实还原设备实际外观，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑冲浪板的曲面加工特性，优化了龙门的跨距与机头的伸出长度，保证加工行程可覆盖常规冲浪板的全尺寸加工范围，同时简化了不必要的冗余结构，降低设备的制造成本，各运动部件均预留了润滑与维护的操作空间，方便后期设备的日常保养与易损件更换，整体结构设计兼顾加工精度、运行稳定性与使用维护便捷性，可作为同类板材曲面数控加工设备的设计参考方案。
