急停按钮与行程限位微动开关三维设计

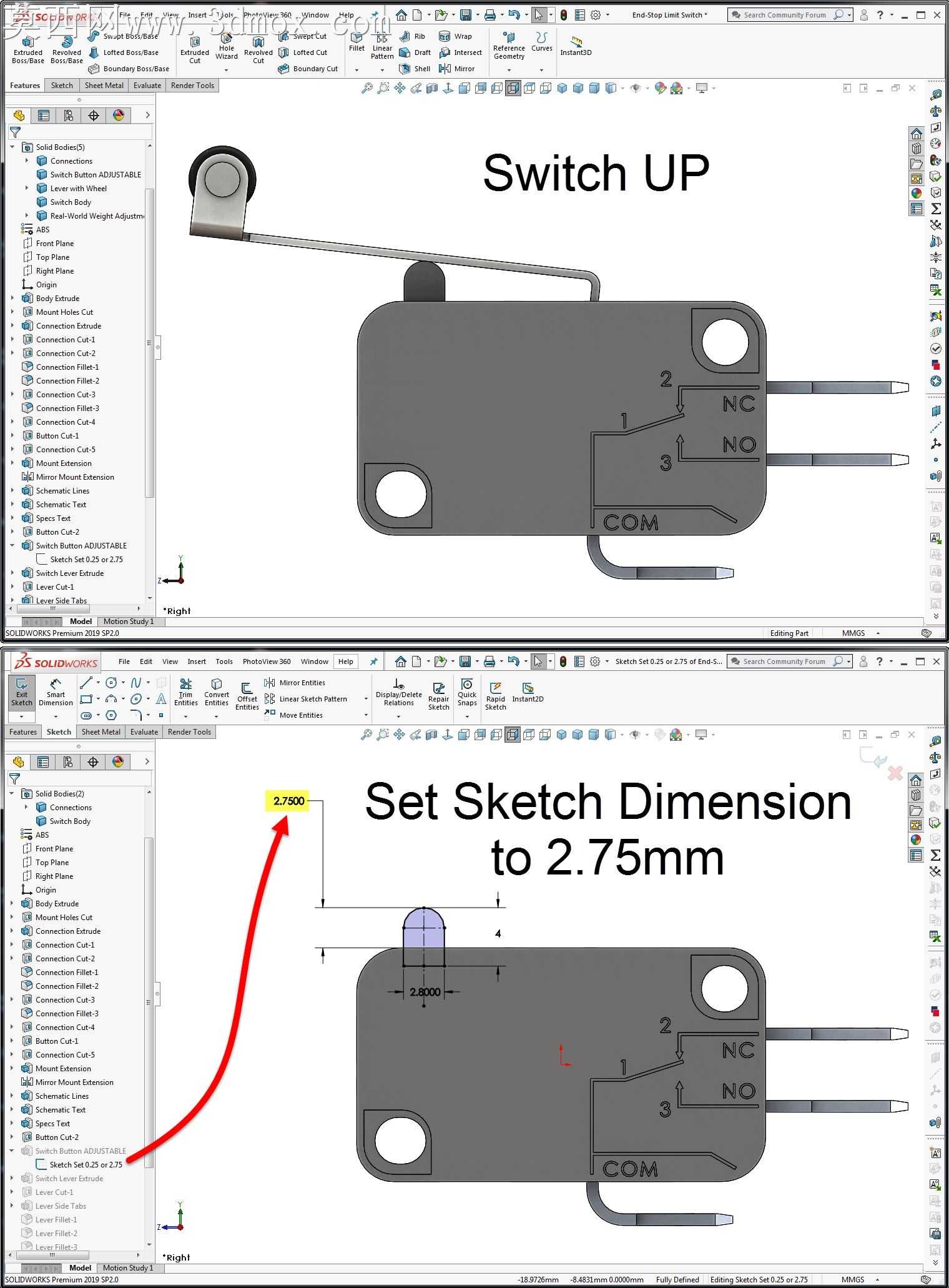

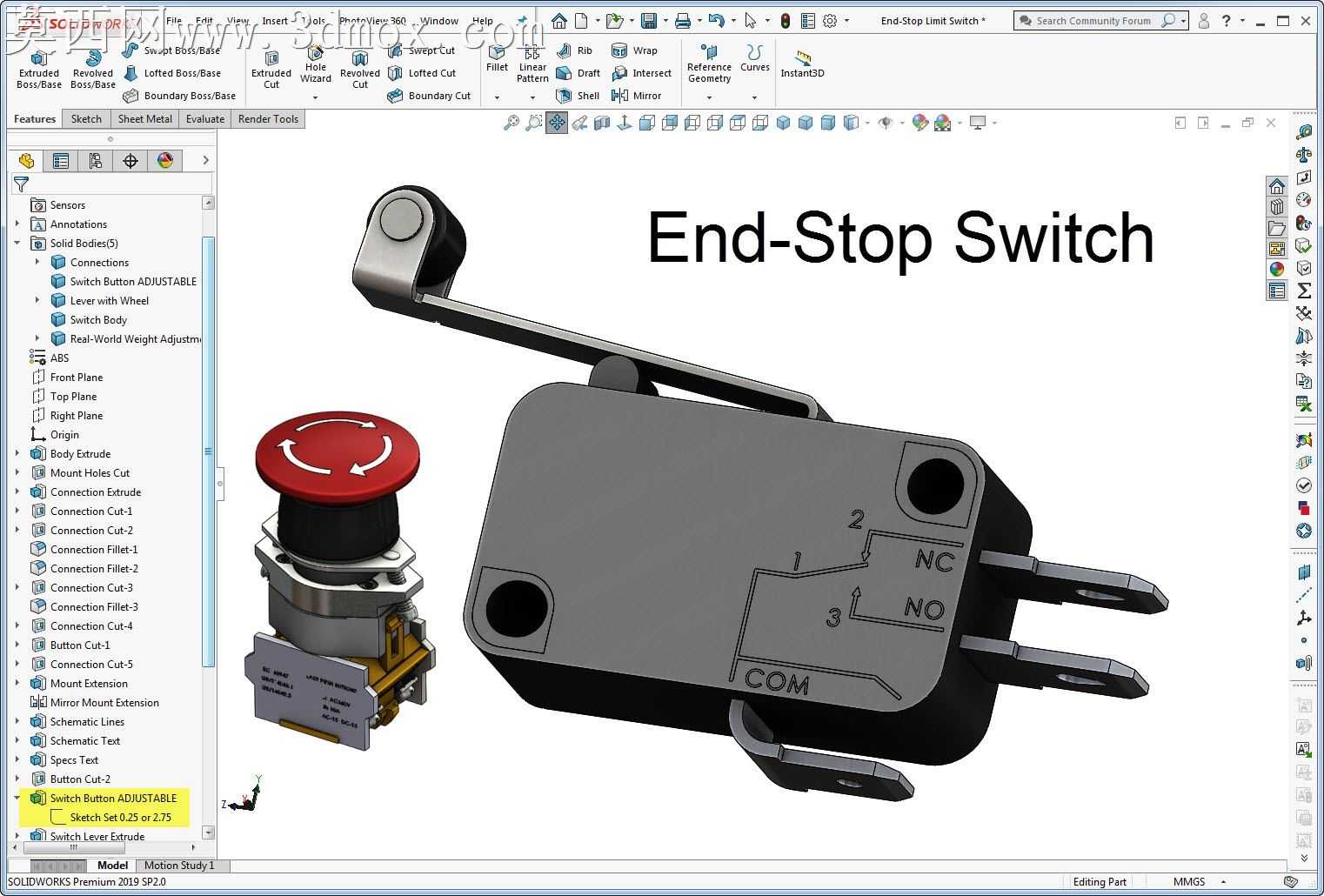

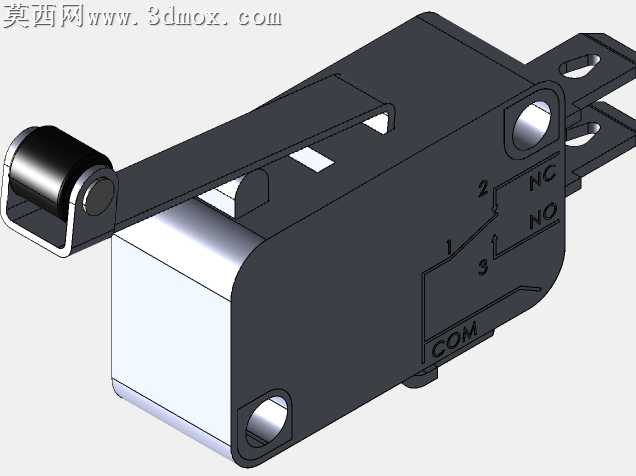

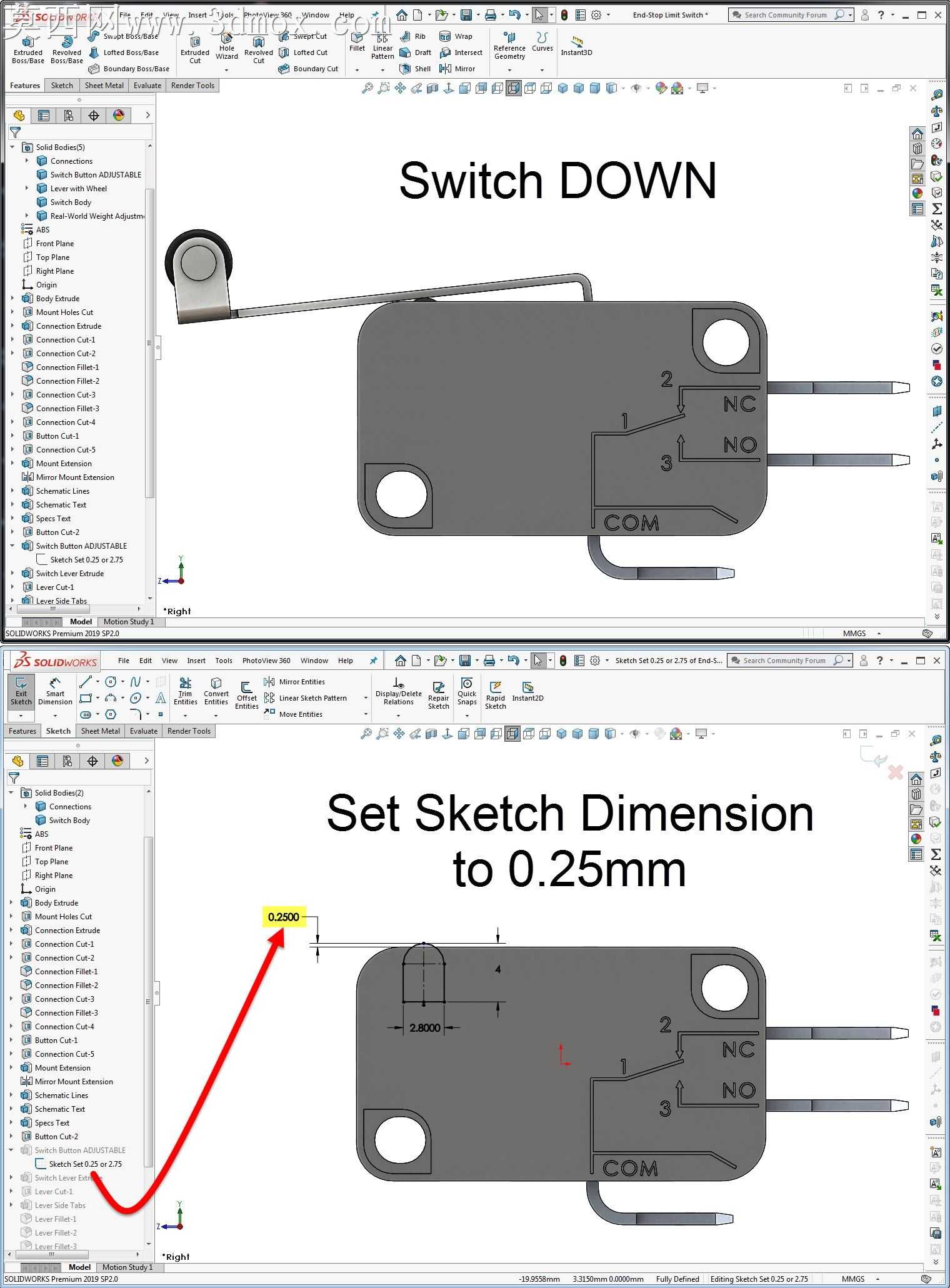

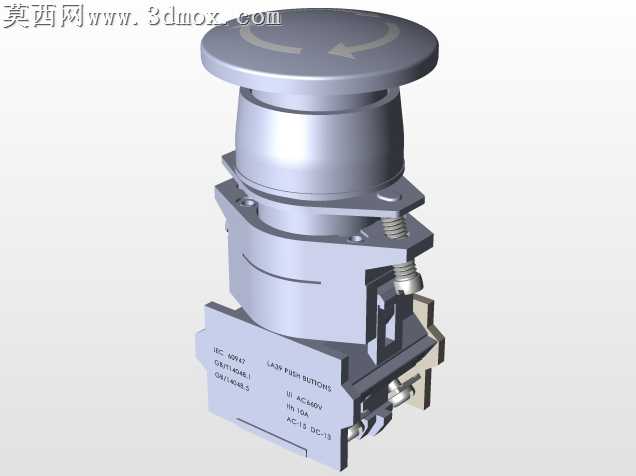

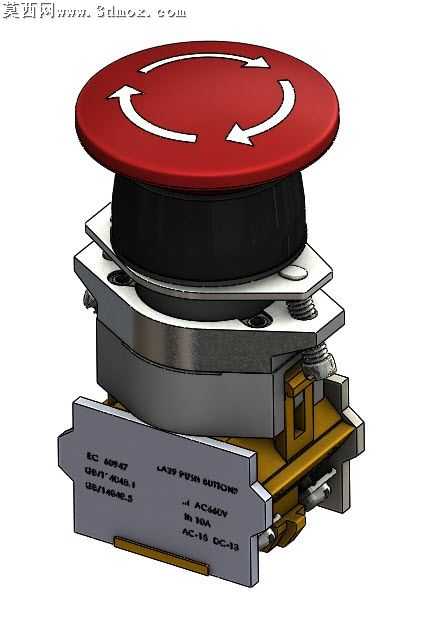

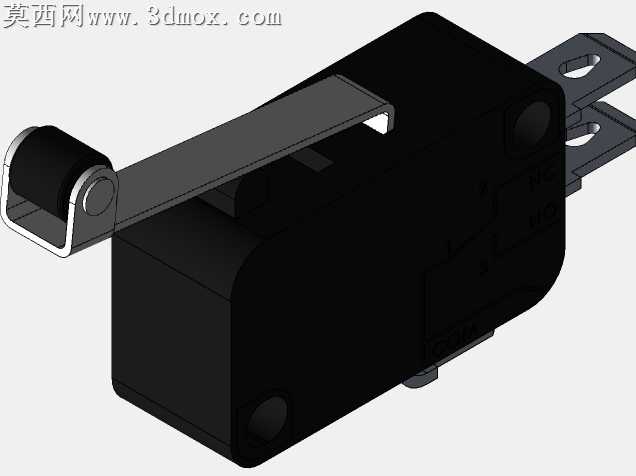

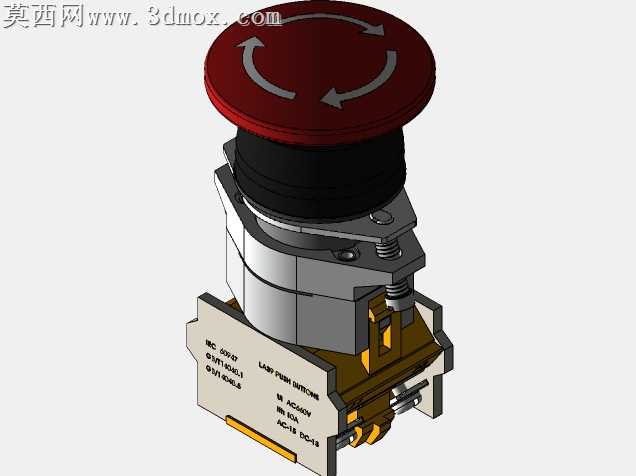

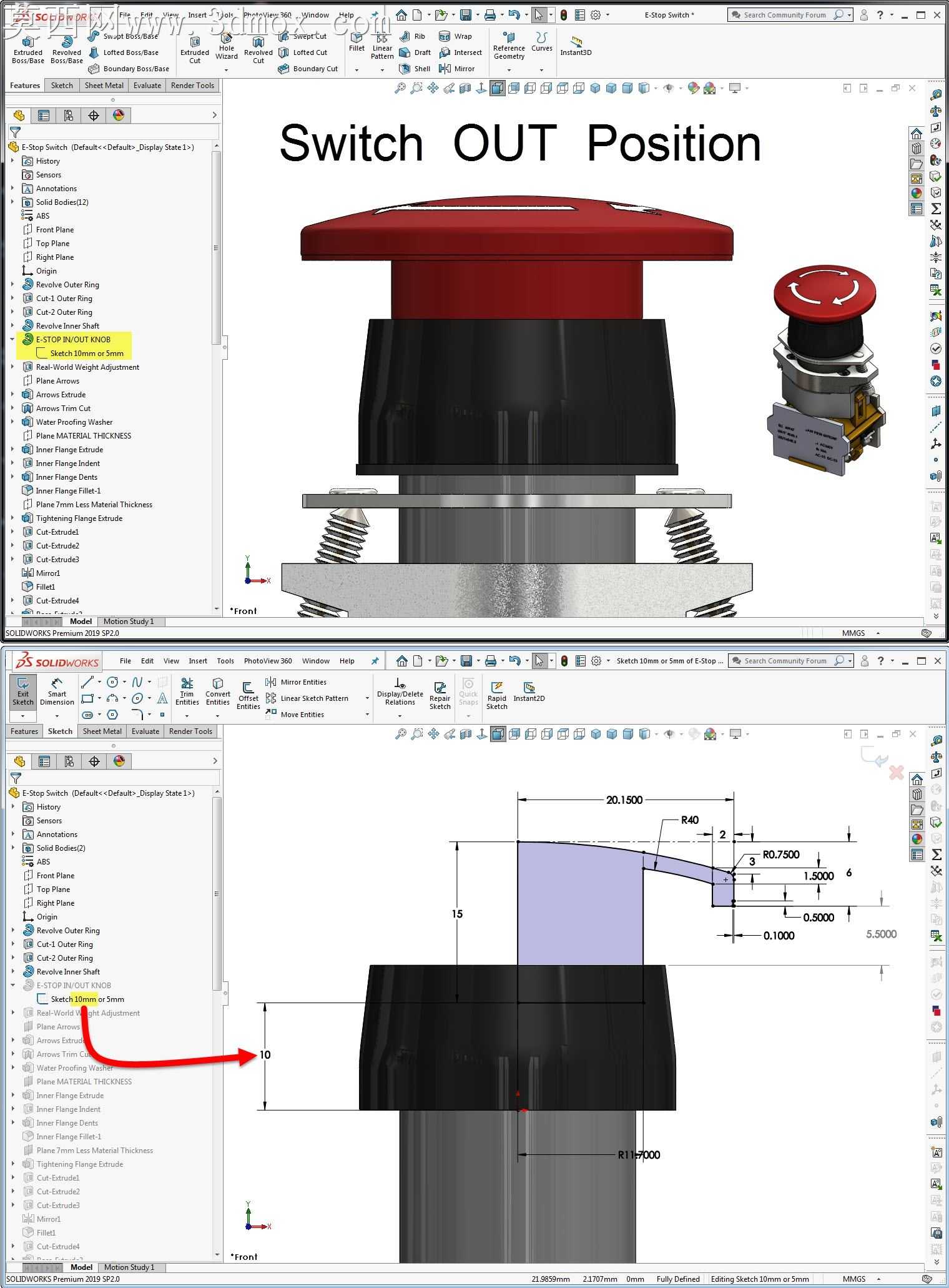

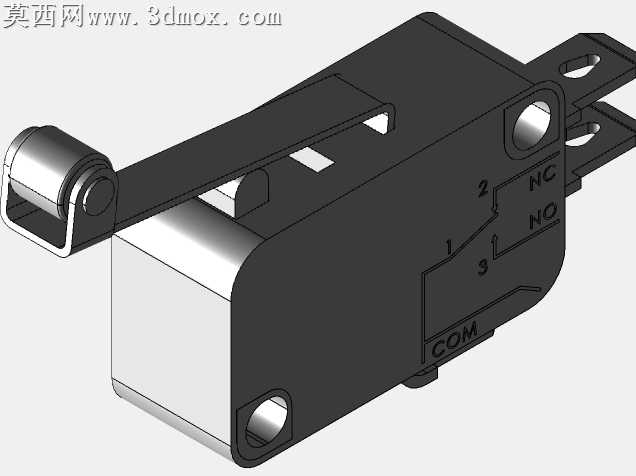

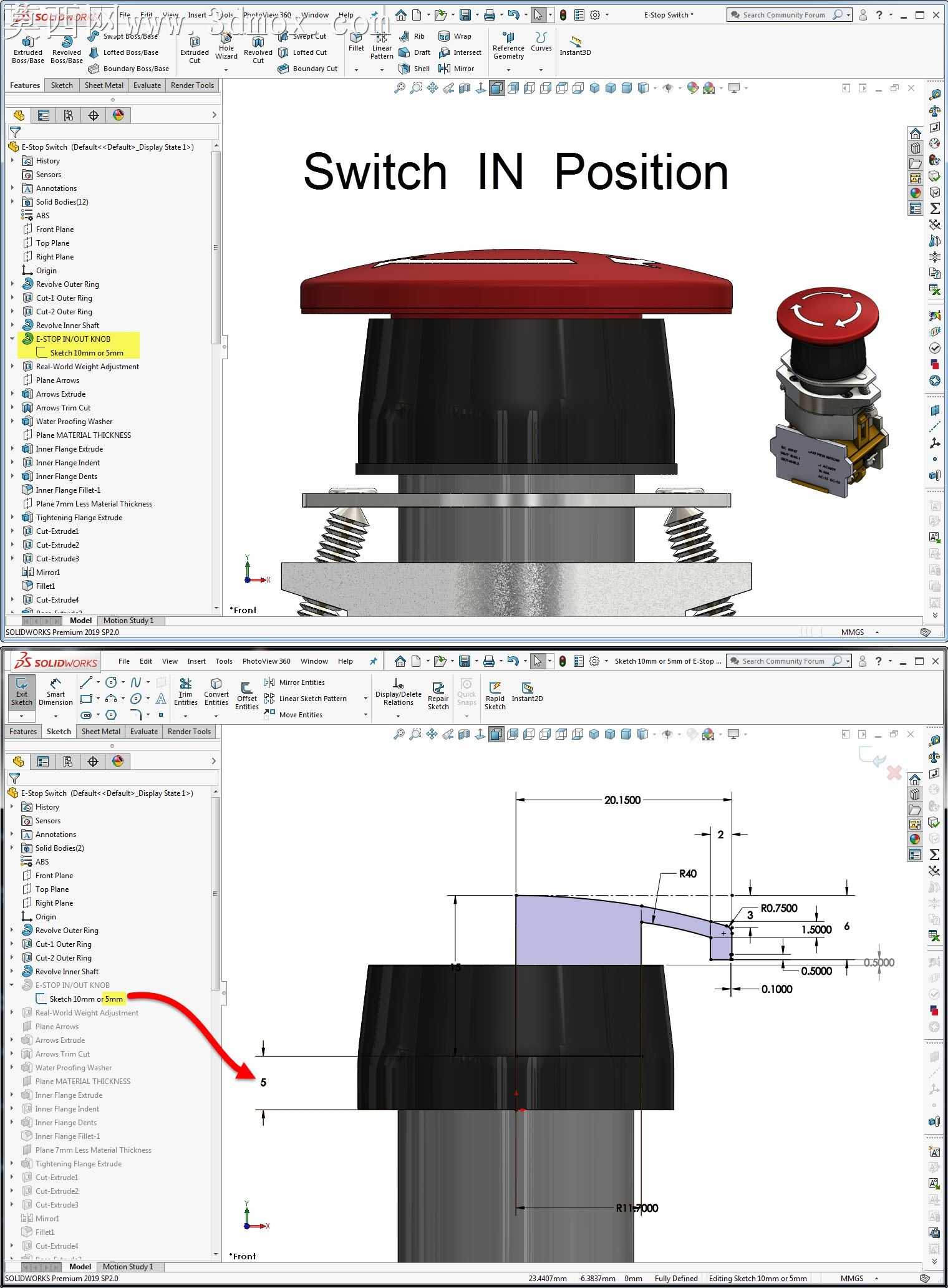

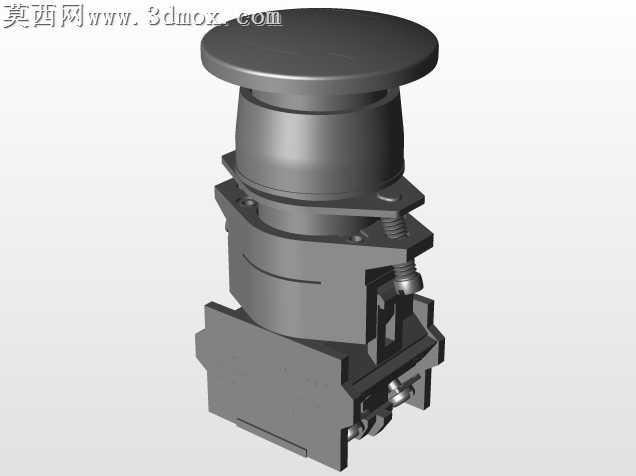

本次三维设计围绕工业安全控制场景常用的急停停止开关与末端停止限位开关展开，采用SolidWorks完成全参数化建模，整体建模过程严格遵循工业元件实际外形尺寸规范，确保装配后整体尺寸、重量参数与实物保持一致，可直接用于设备装配布局、渲染演示等场景使用。建模过程中针对两类开关的不同结构特征分别进行处理：针对红色蘑菇头急停开关，依次完成头部旋转复位标识面、按压操作头、金属安装基座、内部触点基座、接线端子等结构的分步建模，对头部的旋转复位箭头标识采用包覆特征实现，还原急停开关旋转复位的操作特征，金属安装座的螺纹安装孔、卡扣定位结构均按照实际安装尺寸绘制，保证虚拟装配时可直接与设备面板完成配合。针对带滚轮摆杆的微动式末端停止开关，重点还原其外部壳体、带滚轮的触发摆杆、三组接线插脚的结构特征，同时在壳体表面绘制出COM公共端、NC常闭端、NO常开端的接线标识，清晰呈现开关的触点逻辑，摆杆与壳体的铰接结构、滚轮的转动结构均按照实际运动关系完成配合设置，可直观演示开关被触发时的摆杆动作过程。材质与渲染环节针对不同部件匹配对应材质：急停开关的操作头采用哑光红色塑料材质，金属基座采用拉丝不锈钢材质，内部基座采用阻燃黑色工程塑料；微动开关外壳采用深灰色阻燃工程塑料材质，摆杆与滚轮采用金属加耐磨塑料的组合材质，接线插脚采用镀锡铜金属材质，渲染后可清晰区分不同部件的材质质感，还原工业元件的真实视觉效果。设计过程中采用参数化草图驱动整体尺寸，所有外形尺寸均关联至草图参数，可通过修改草图尺寸快速调整开关的整体大小，适配不同设备的安装布局需求；本次建模仅完成元件外部可观测结构的制作，不涉及内部核心零件的详细结构，文件可直接用于设备总装的布局装配、方案渲染展示、安装位置干涉检查等工作，无需额外调整即可导入各类三维场景使用。
