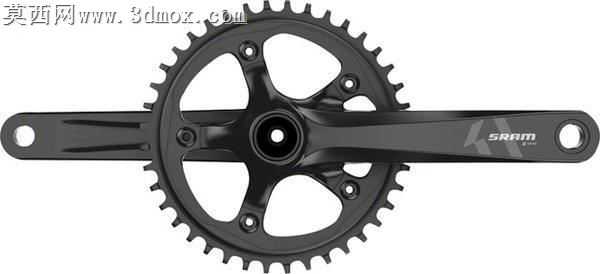

SRAM S-350 X1山地自行车曲柄组三维设计

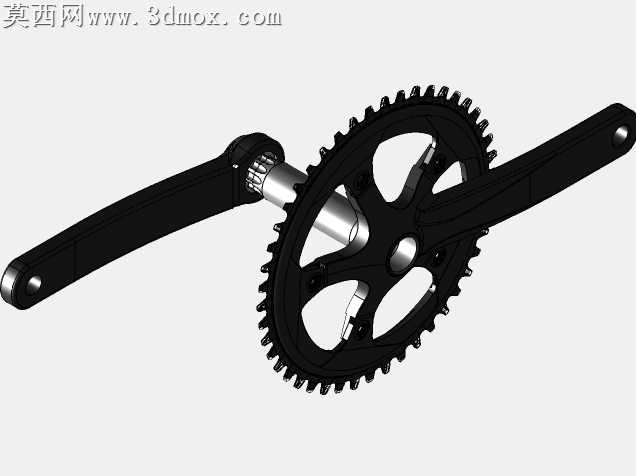

本作品为SRAM S-350 X1山地自行车曲柄组的三维建模成果，建模过程严格遵循实物测绘尺寸与原厂设计规范，完整还原了该款单盘曲柄组的全部结构细节。建模阶段首先基于曲柄170mm腿长、46T盘片的规格参数搭建基准坐标系，先完成曲柄主体的轮廓草绘，通过拉伸、拔模、倒圆角等特征命令塑造曲柄的流线型力学结构，针对曲柄与中轴配合的花键接口、盘片安装螺孔、脚踏安装螺纹位等关键装配部位，严格按照公差标准做精确尺寸约束，确保各配合面的装配精度符合实际使用要求。盘片部分单独建模，精准还原正负齿的齿形轮廓，每一个齿的倒角、倾斜角度都与实物保持一致，保证链条啮合的结构合理性，盘片的镂空减重结构也完全复刻，通过曲面切除命令做出五辐式镂空造型，兼顾轻量化与结构强度的设计逻辑。材质与渲染阶段，为曲柄主体赋予哑光磨砂黑色金属材质，模拟铝合金锻造后阳极氧化的表面质感，调整材质的粗糙度、金属度参数还原真实触感，盘片部分做稍高硬度的金属材质区分，表面添加细微的使用纹理提升真实感，SRAM品牌标识通过贴图映射精准贴合在曲柄侧面位置，渲染时采用柔和的侧光打光，突出曲柄的结构棱线与盘片齿形的轮廓细节，整体渲染效果还原实物的工业质感。结构设计上还原了该款曲柄组的一体中空设计逻辑，建模时保留了曲柄内部的中空腔体结构，体现产品在保证结构强度的前提下实现轻量化的设计思路，盘片与曲柄的连接位、螺丝沉孔的深度都做了精准还原，所有可拆卸部件的装配关系都在模型中完整体现，可直接用于装配模拟、结构受力分析或者产品展示使用，模型细节完整，无破面、无重叠面，几何拓扑结构规整，可适配各类三维设计软件的后续编辑需求。
