10英寸重型手轮驱动刀闸阀三维结构设计

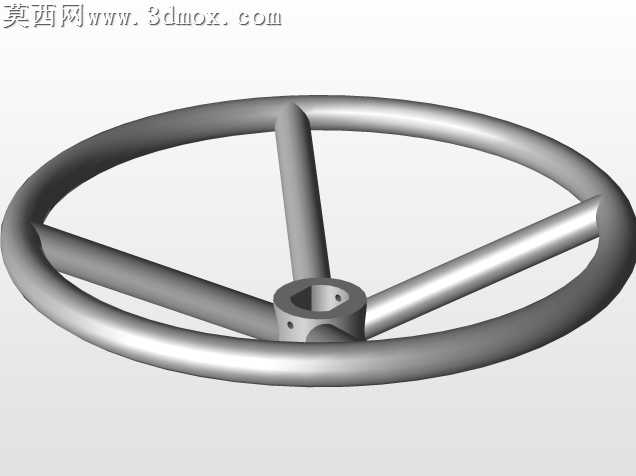

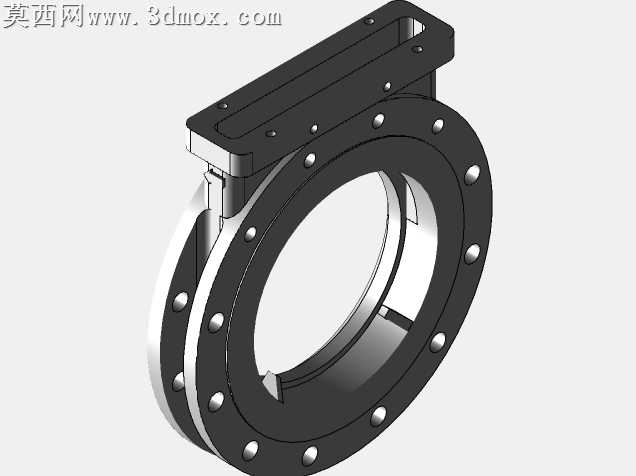

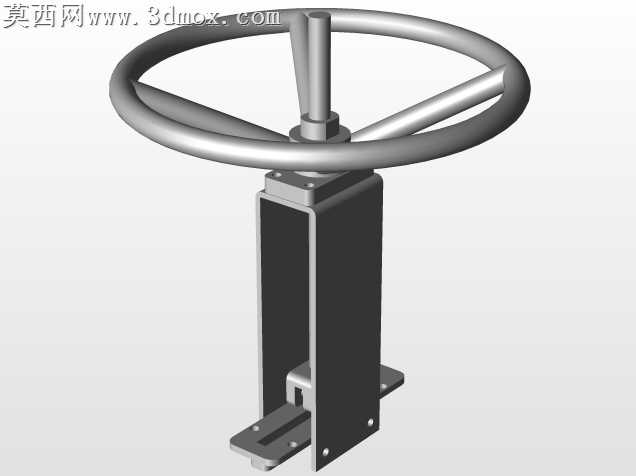

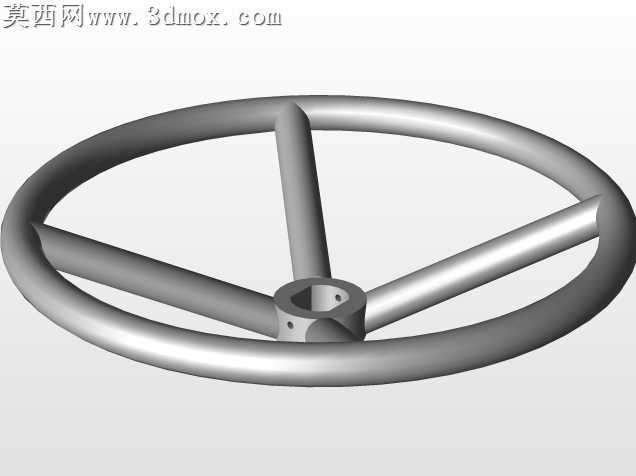

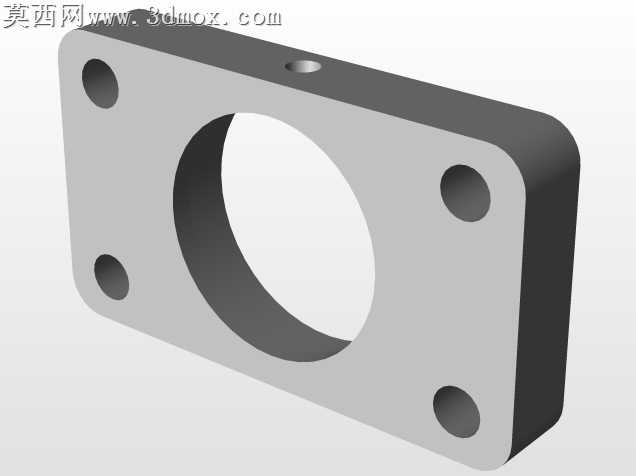

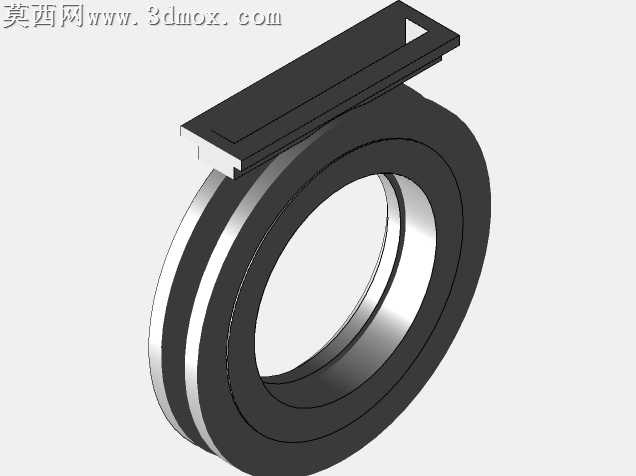

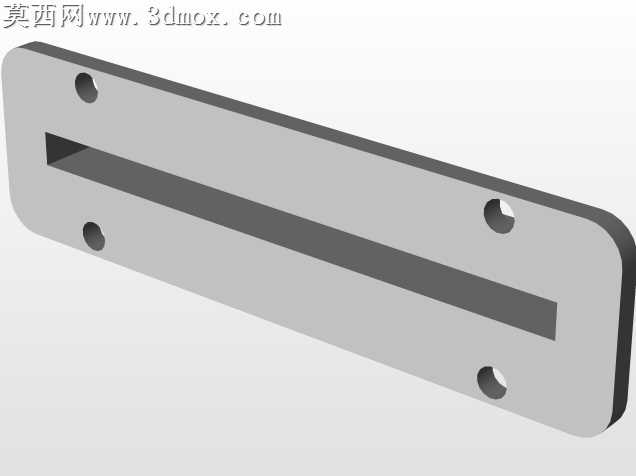

本作品为10英寸规格重型刀闸阀的三维数字化设计成果，整体建模过程严格遵循工业阀门的实际生产制造规范，从结构合理性、装配可行性、功能实现逻辑多个维度完成全流程设计。建模阶段采用自底向上的装配设计思路，首先拆分刀闸阀的核心组成模块：顶部手轮操作机构、阀杆传动组件、阀板升降导向结构、法兰式阀体主体、密封配合结构，分别对每个零件进行独立的参数化建模，确保各零件的尺寸公差、配合间隙符合重型工业阀门的行业标准。手轮部分采用三辐条轮式结构设计，建模时精准还原了手轮的握持弧度、中心阀杆连接座的定位结构，轮缘做了适配手动操作的圆角过渡处理，避免尖锐棱角带来的操作安全隐患。阀杆部分采用梯形传动螺纹结构建模，还原了手轮旋转带动阀杆升降、进而驱动阀板实现管路通断的运动逻辑，阀杆与阀体上盖的配合位置预留了填料密封的安装空间，符合实际阀门的密封设计要求。阀体部分采用法兰连接结构，建模时精准排布法兰端面上的螺栓孔位，孔位分度圆直径、孔径参数完全匹配10英寸压力等级对应的法兰标准，确保模型可直接对接同规格管路法兰。阀板部分采用薄型刀状闸板结构，建模时还原了闸板的刃口切削结构，适配刀闸阀截断含固体颗粒介质的使用场景，闸板两侧的导向槽结构与阀体上的导向筋做了精准的配合约束，确保升降运动过程无卡滞。渲染阶段采用金属哑光材质模拟铸钢阀体的质感，手轮、阀杆等机加工零件赋予略带金属光泽的不锈钢材质，密封件位置采用深色橡胶材质区分，通过三点布光方案突出阀门的结构层次，清晰展现各部件的装配关系与外形特征。整体设计兼顾了工业实用性与三维展示效果，完整还原了重型刀闸阀的结构特点与工作原理，可用于阀门产品展示、管路系统装配模拟、工业设计教学等多个场景。
