带液压侧抽芯热流道前面板注塑模具

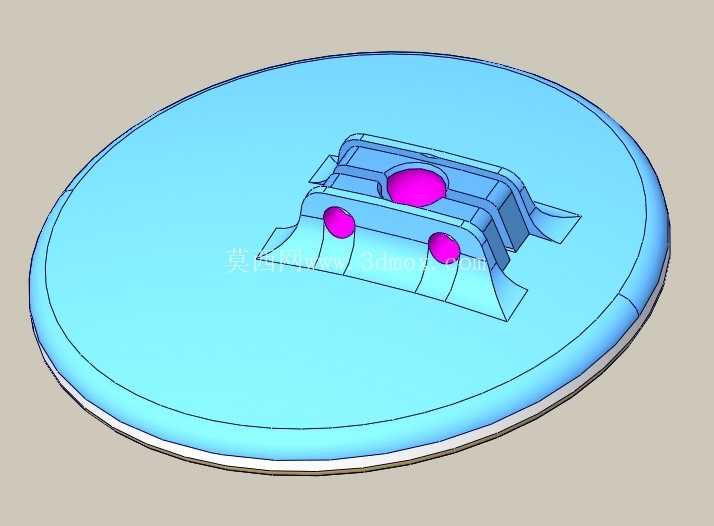

　　这套模具面向消费电子、小型家电类产品的前面板塑件量产场景，这类塑件往往带有侧向卡扣、侧孔结构，常规直顶、斜顶结构无法满足脱模需求，因此采用液压缸驱动侧型芯的结构方案，避免侧抽芯动作与开模轨迹干涉，保障成型后塑件外观无拉伤、卡扣结构无变形。从结构布局来看，模具采用两板模基础框架搭配热流道喷嘴进料，热流道系统直接将熔融塑料输送至型腔进料点，省去传统冷流道的凝料回收环节，减少原料损耗的同时，缩短注射周期，进料点痕迹更小，适配前面板这类对外观面质量要求较高的塑件成型需求。

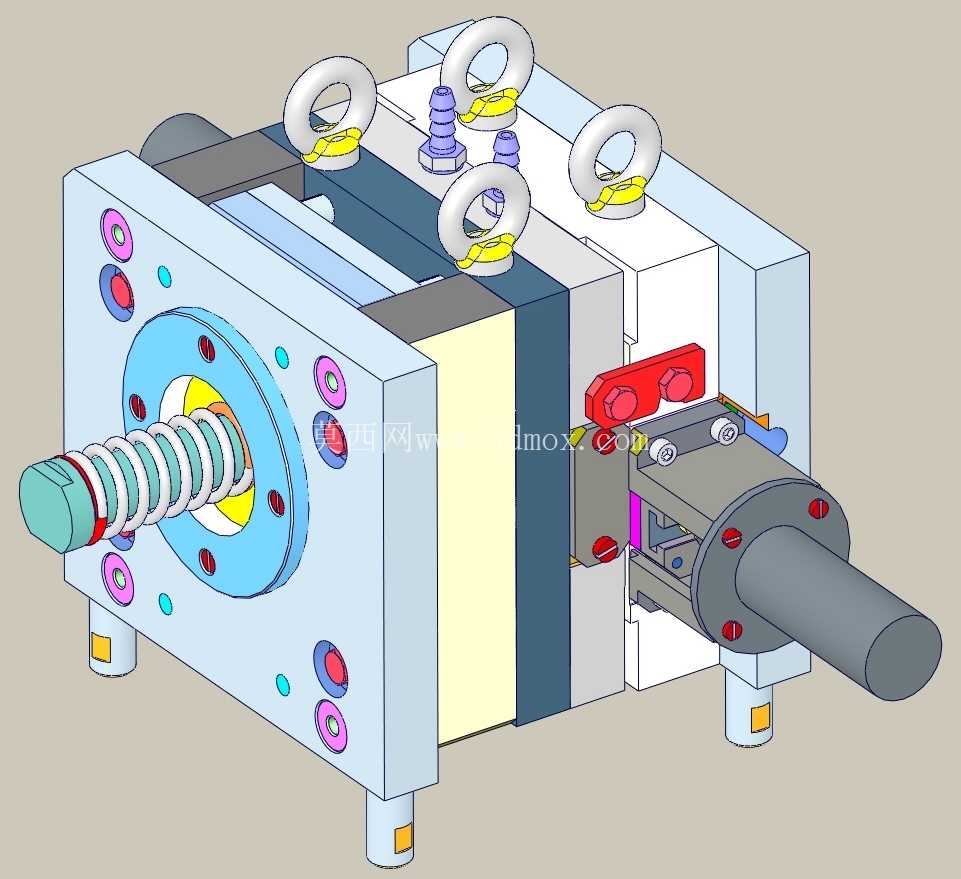

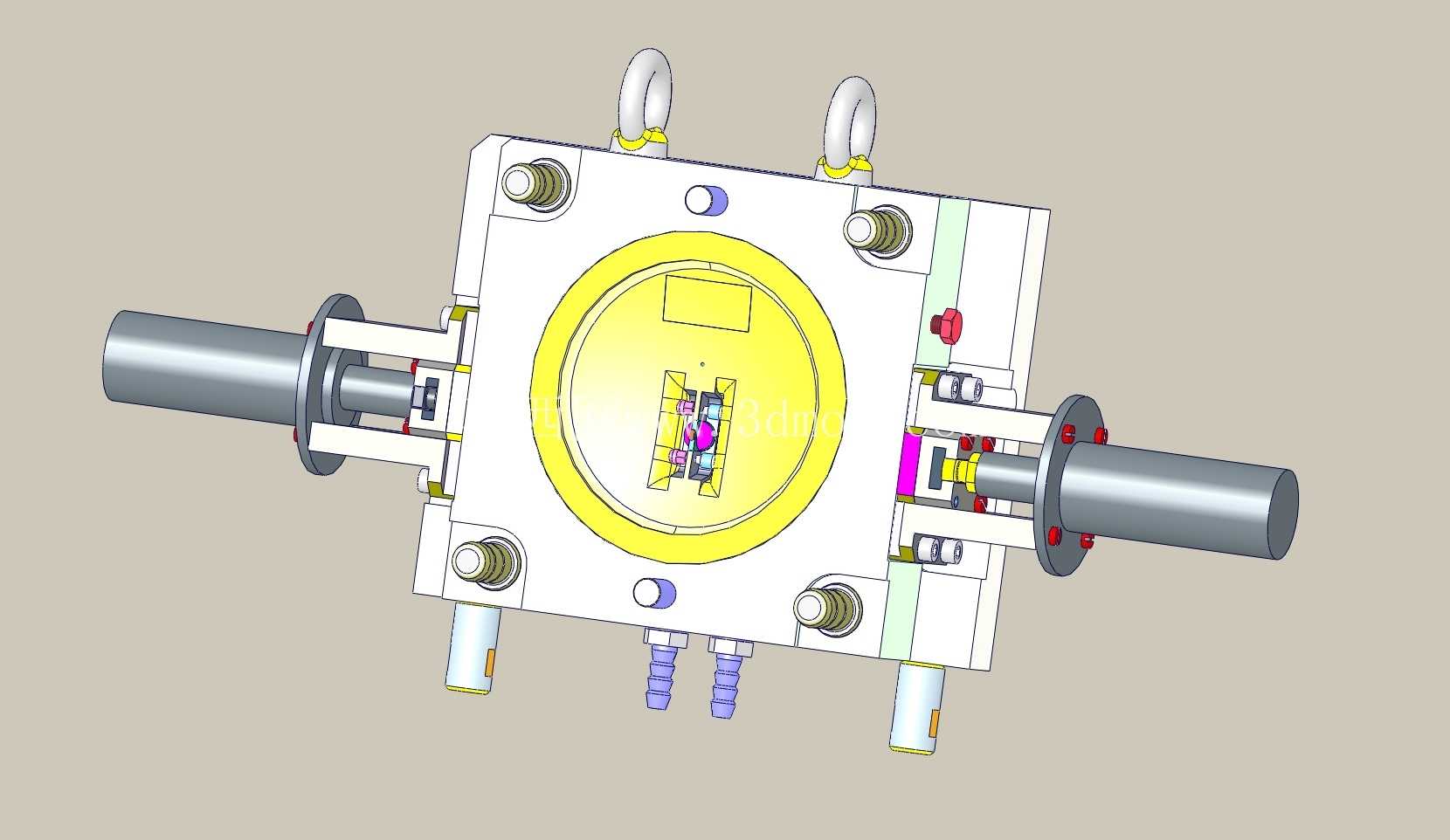

　　模具的安装边界适配常规200吨级卧式注塑机的装模尺寸，定模侧设置四个吊环孔位，配套标准吊环满足模具吊装转运需求，定模底板的定位圈尺寸匹配注塑机定位孔公差，浇口套球面半径与注塑机喷嘴尺寸适配，保证注射过程中无溢料风险。动模侧的液压缸通过支架固定在动模板侧面，侧型芯与液压缸活塞杆通过连接块刚性锁紧，开模前先触发液压缸动作，带动侧型芯完成侧向抽芯，抽芯行程根据塑件侧孔深度预留1.5倍安全余量，避免抽芯不足导致塑件顶出时刮伤侧壁。模具的导向系统采用导柱导套配合，导柱设置在动模侧，导套压入定模模板，合模时导柱先进入导套完成定位，保证动定模型腔的同轴度公差控制在0.02mm以内，避免成型塑件出现错边、壁厚不均的问题。

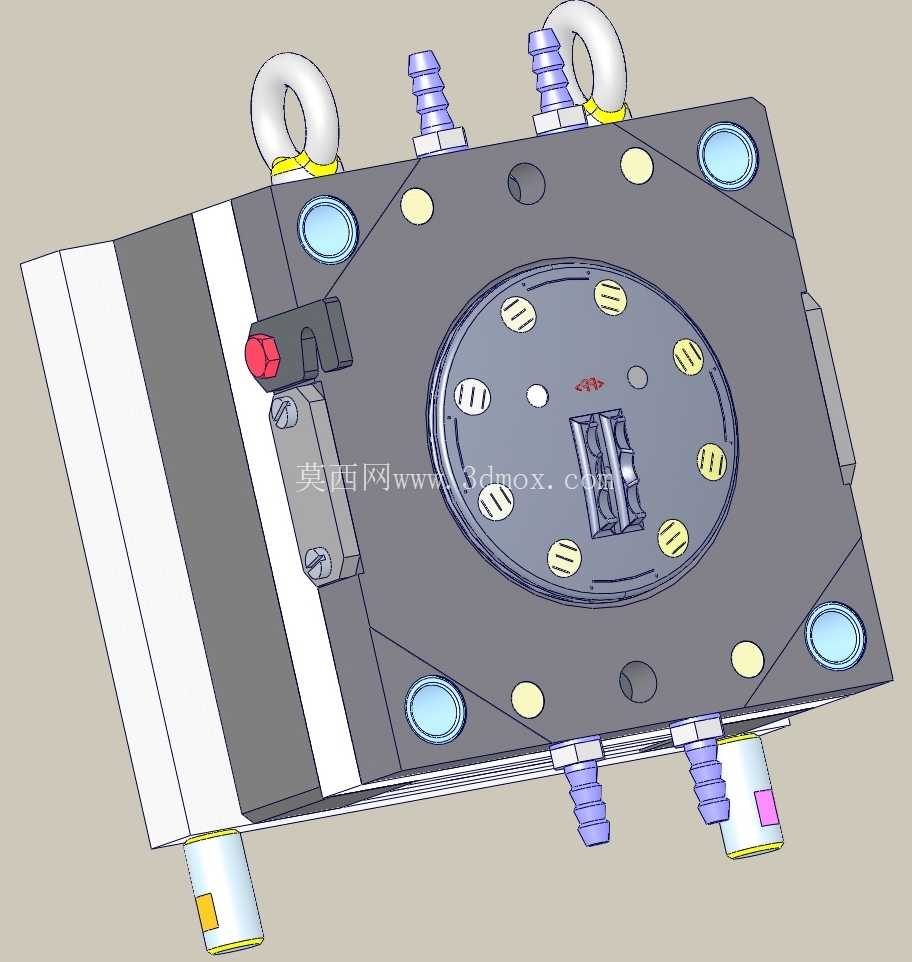

　　冷却系统采用直通式水路布局，在定模型腔板、动模型芯板分别布置独立循环水路，水路距离型腔表面的距离保持在15-20mm区间，水路间距控制在3倍水路直径，保证成型过程中型腔表面温度均匀，减少塑件冷却不均导致的翘曲变形。顶出系统采用顶针+顶板的组合结构，顶针排布避开塑件外观面，对应塑件的筋位、柱位位置设置顶针，保证顶出力均匀分布，避免顶出时塑件出现顶白、顶穿缺陷。模具的分型面贴合塑件的轮廓走势，在分型面周边设置排气槽，排气槽深度控制在0.02-0.03mm，既保证注射过程中型腔内的空气顺利排出，避免塑件出现困气、烧焦缺陷，又不会出现熔融塑料溢入排气槽产生飞边的问题。

　　日常生产中，侧型芯的滑动面需要定期涂抹高温润滑脂，减少滑动磨损，液压缸的行程开关需要定期校验，保证抽芯、复位动作到位，避免出现撞模风险。热流道喷嘴的温度需要根据塑料原料的熔融特性单独控制，保证进料口处的塑料熔体温度稳定，避免出现冷料、流涎问题。这套模具的结构设计充分考虑量产过程中的维护便利性，易损件如导套、顶针、密封圈都采用标准件，更换时无需额外定制加工，减少停机维护时间，适配大批量连续生产的需求。
