塑料注射成型用车架构件注塑模具结构

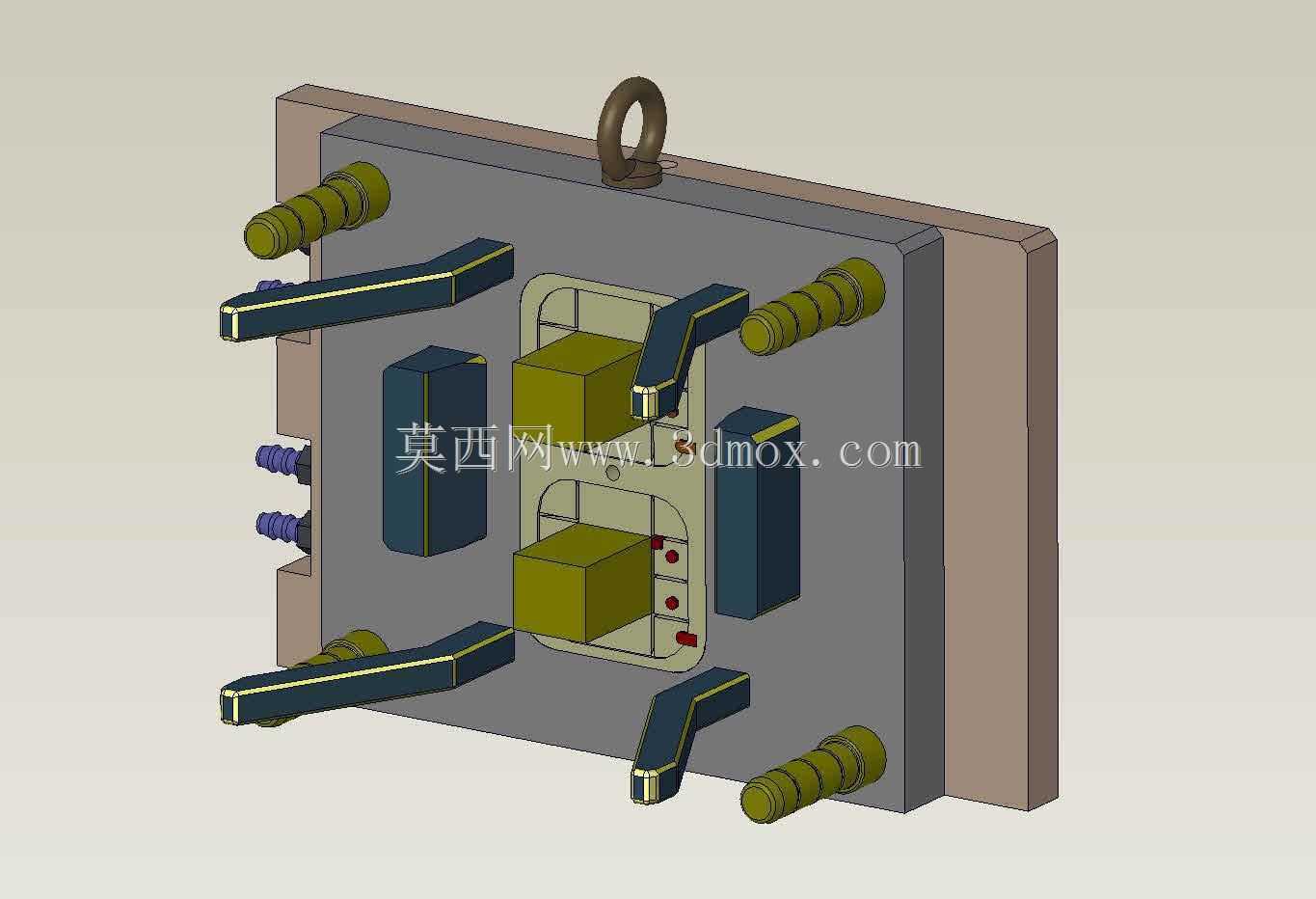

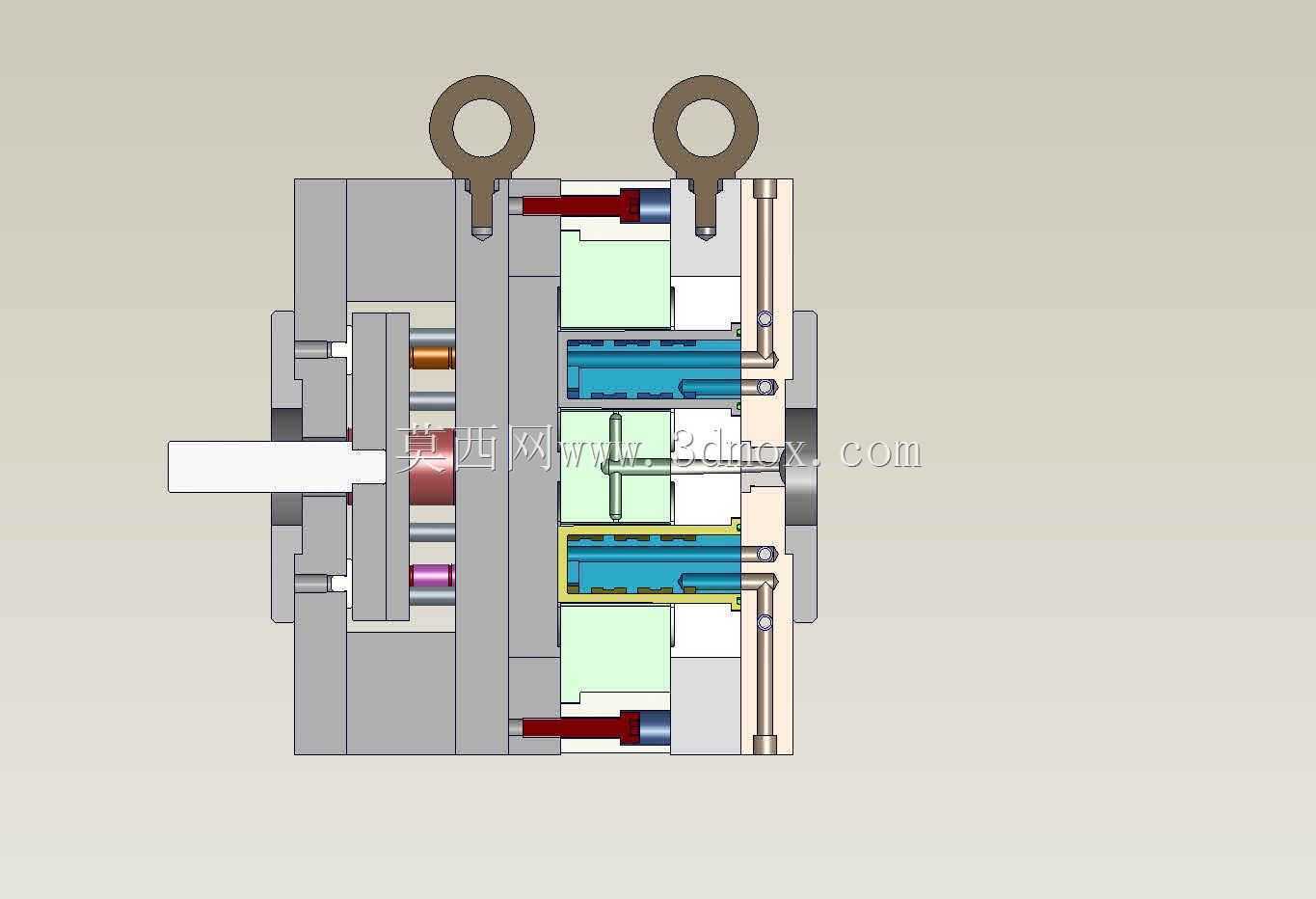

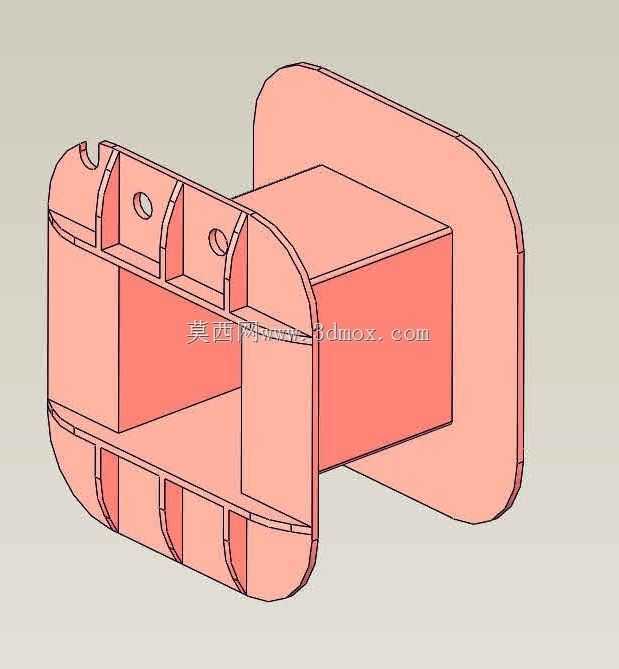

　　这套模具面向两轮或小型代步车辆的塑料车架结构件量产场景，对应成型零件是车架中部的承载连接构件，这类零件在整车装配中需要承接前后段车架的连接载荷，同时预留线束穿装、覆盖件安装的卡扣位，对成型后的尺寸精度、内应力控制有明确要求，一旦成型后出现翘曲变形，会直接导致后续整车装配时出现对接错位、卡扣无法卡入的问题，因此模具结构设计阶段就围绕成型稳定性做了多轮调整。从模具整体布局来看，采用的是两板模直浇口进胶结构，模架四周均匀布置了六根导柱导套，导柱做了不等径错位处理，避免上下模合模时出现装反的问题，导套端部做了导入倒角，合模过程中可以自动校正微小的位置偏差，减少导柱的磨损速率。模具顶部设置的吊环是为了满足车间吊装转运的需求，

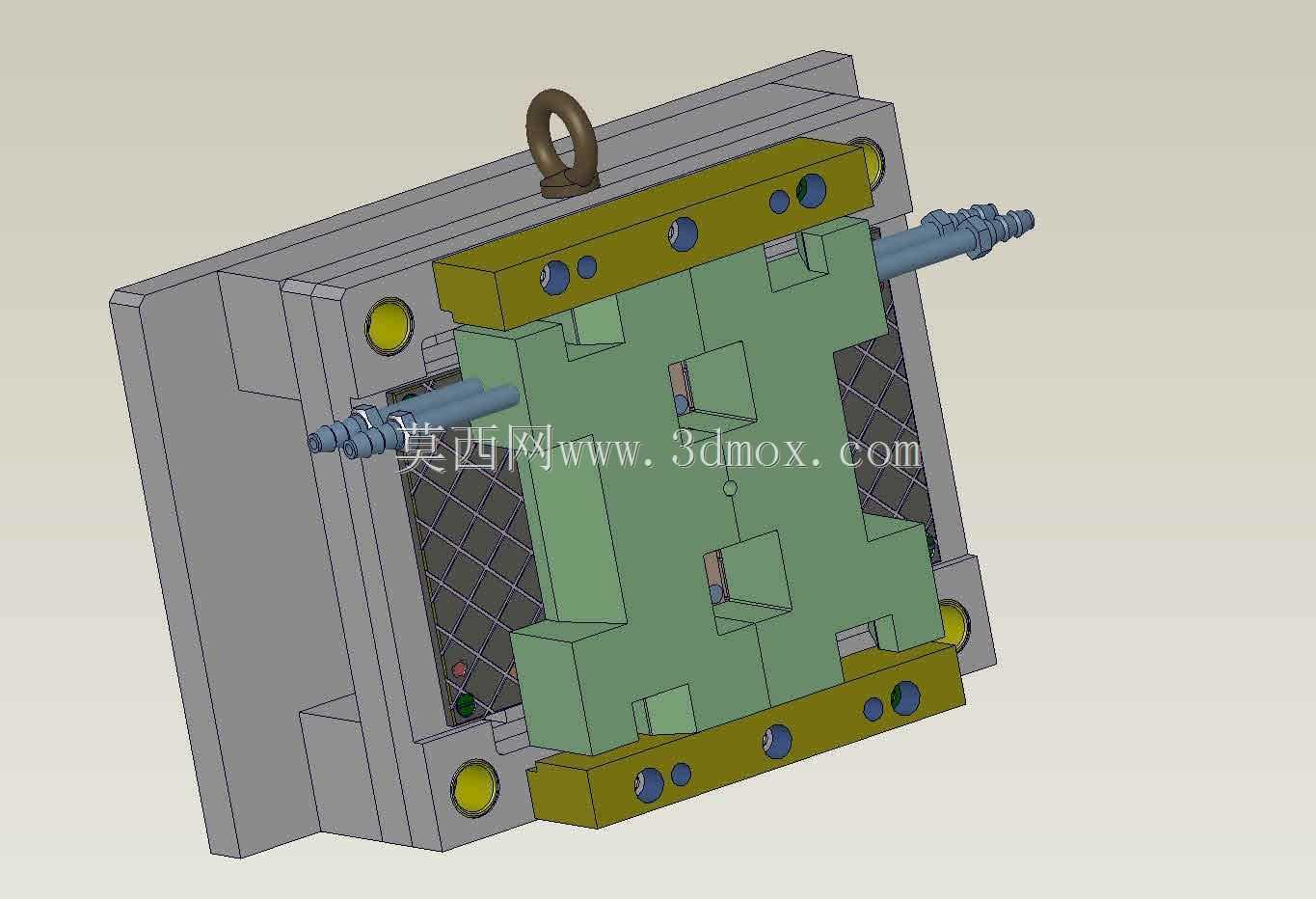

　　整套模具重量接近半吨，无法依靠人工搬运，吊环的安装位置经过重心核算，起吊时模架可以保持水平状态，不会出现倾斜磕碰的问题。成型区域的滑块结构是这套模具的设计核心，因为待成型的车架构件存在六个方向的侧向倒扣结构，分别对应零件上的安装支脚、卡扣凹槽、线束过孔的侧凹特征，每个滑块都采用了斜导柱驱动的结构，斜导柱的倾斜角度设置在18度，兼顾开模时的抽拔距离和抽拔力，避免角度过大导致斜导柱受力弯折，或是角度过小导致抽拔行程不足无法顺利脱模。滑块的锁紧面做了5度的楔紧角，合模后依靠定模的楔紧块抵住滑块，抵消注射过程中熔融塑料对滑块的侧向推力，避免滑块移位导致零件出现飞边、尺寸超差的问题。每个滑块上都设置了独立的冷却水路，

　　因为侧向凸起的结构是零件壁厚相对较厚的区域，冷却速率慢会导致局部收缩率不一致，引发零件翘曲，单独布设的水路可以让这些区域的冷却速度和模腔其他区域保持一致，把零件的整体变形量控制在装配允许的公差范围内。模腔内部的顶出结构采用了顶块与顶针组合的方式，在零件的平面区域布置直径8mm的顶针，在零件的加强筋位置设置对应的顶块，避免顶出力集中在小面积区域导致零件表面出现顶白、顶穿的缺陷，顶针的排布位置全部避开了零件的外观面和后续需要粘接、焊接的区域，不会对零件的后续装配造成影响。模具的安装边界适配市面上常规的200吨卧式注塑机，模架的长宽尺寸为450mm*400mm，闭合厚度为320mm，注塑机的拉杆间距、最大模厚、

　　最小模厚参数都可以满足安装要求，浇口套的进料口半径和注塑机喷嘴半径做了匹配设计，避免注射过程中出现溢料的问题。冷却水路的接口全部设置在模具的下侧和后侧，和注塑机的冷却水接管位置对应，避免管路干涉影响开模行程。在实际生产场景中，这套模具可以适配改性PP、ABS加纤等常用的车辆结构件塑料原料，成型周期控制在45秒左右，开模后侧向滑块先完成抽芯动作，随后顶出机构动作将零件平稳顶出，不需要人工额外清理倒扣位置的飞边，零件的成型一致性较好，可以满足批量生产的节拍要求。设计阶段还考虑了模具的维护便利性，所有滑块、导柱、顶针的固定方式都采用了快拆结构，出现易损件磨损时不需要完全拆解模架就可以完成更换，减少生产线的停机维护时间。模腔的成型表面做了氮化处理，表面硬度达到HRC55以上，可以耐受玻璃纤维原料的长期冲刷，延长模具的整体使用寿命，避免大批量生产过程中出现模腔表面拉伤、划痕的问题，保证成型零件的表面质量符合要求。
