多腔塑料零件注射成型模具结构

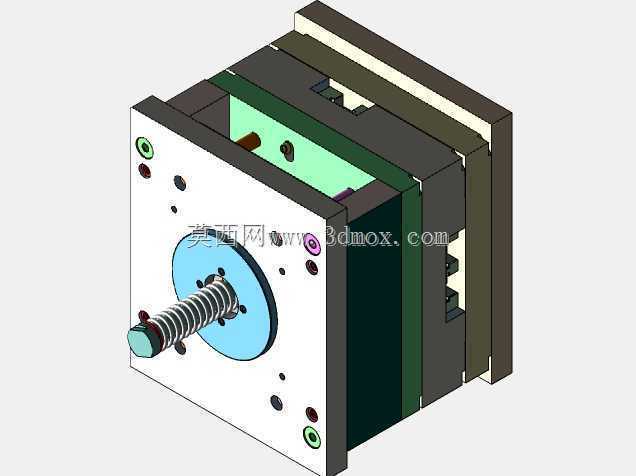

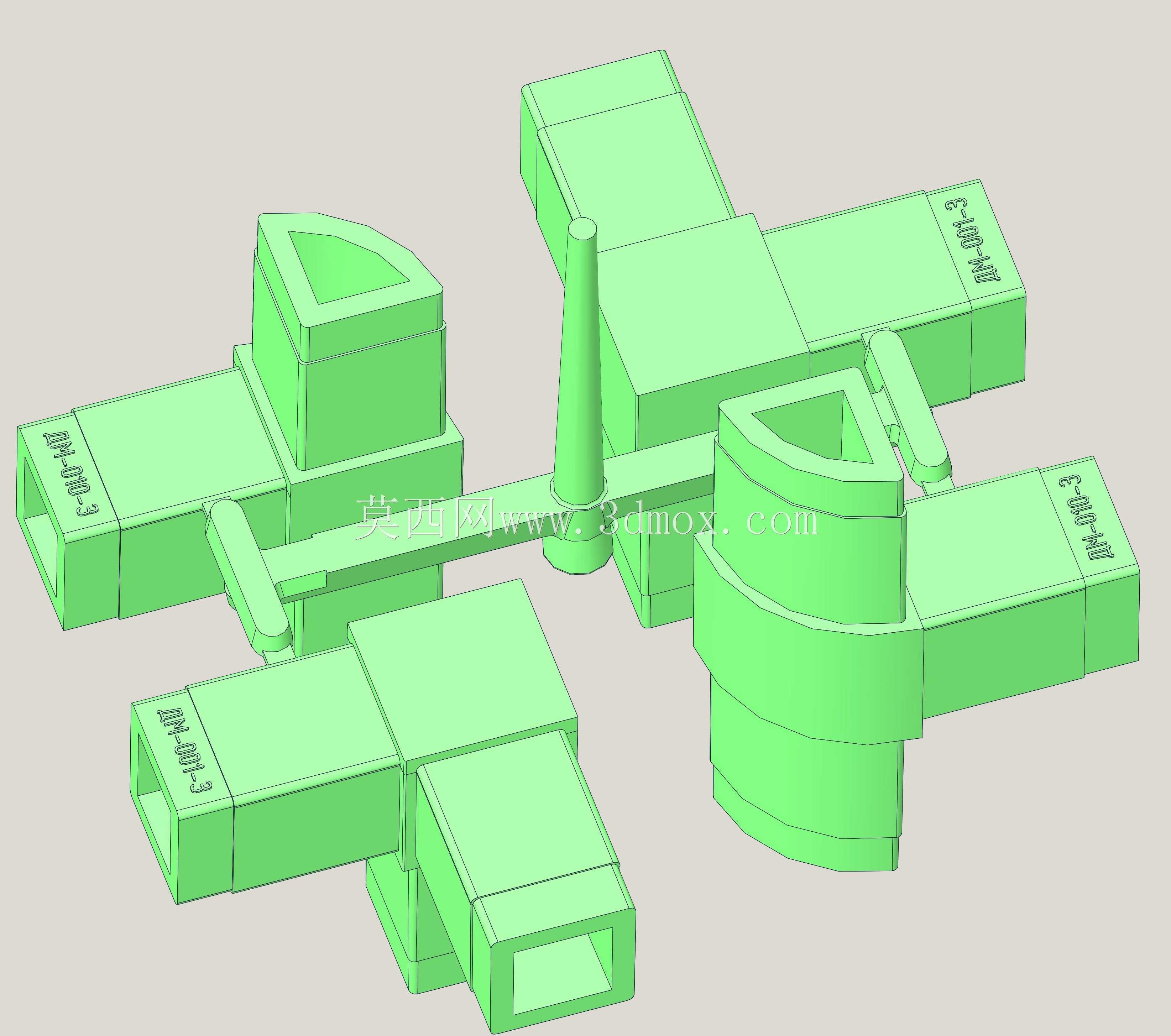

　　这套注射成型结构面向小型通用塑料零件的批量生产场景，适配卧式注塑机的安装接口，可直接完成四个同规格或近似规格塑料零件的同步注射成型作业，在消费电子外壳配件、日用塑料结构件、小型家电内嵌塑料件的量产场景中，这类多腔结构能在不额外增加设备锁模力负载的前提下，将单模次成型产出提升四倍，有效摊薄单件产品的成型周期能耗与人工值守成本。从结构布局来看，整套模具采用标准模架搭配定制化成型腔芯的设计思路，模架四周布置的紫色限位导套与配套导柱配合，实现动定模开合过程中的精准导向，避免合模错位导致的型腔啃伤、飞边超标问题，导柱的伸出长度经过匹配计算，在合模行程的前30%阶段就完成导向插入，给后续型芯与型腔的精准对位留足调整余量。

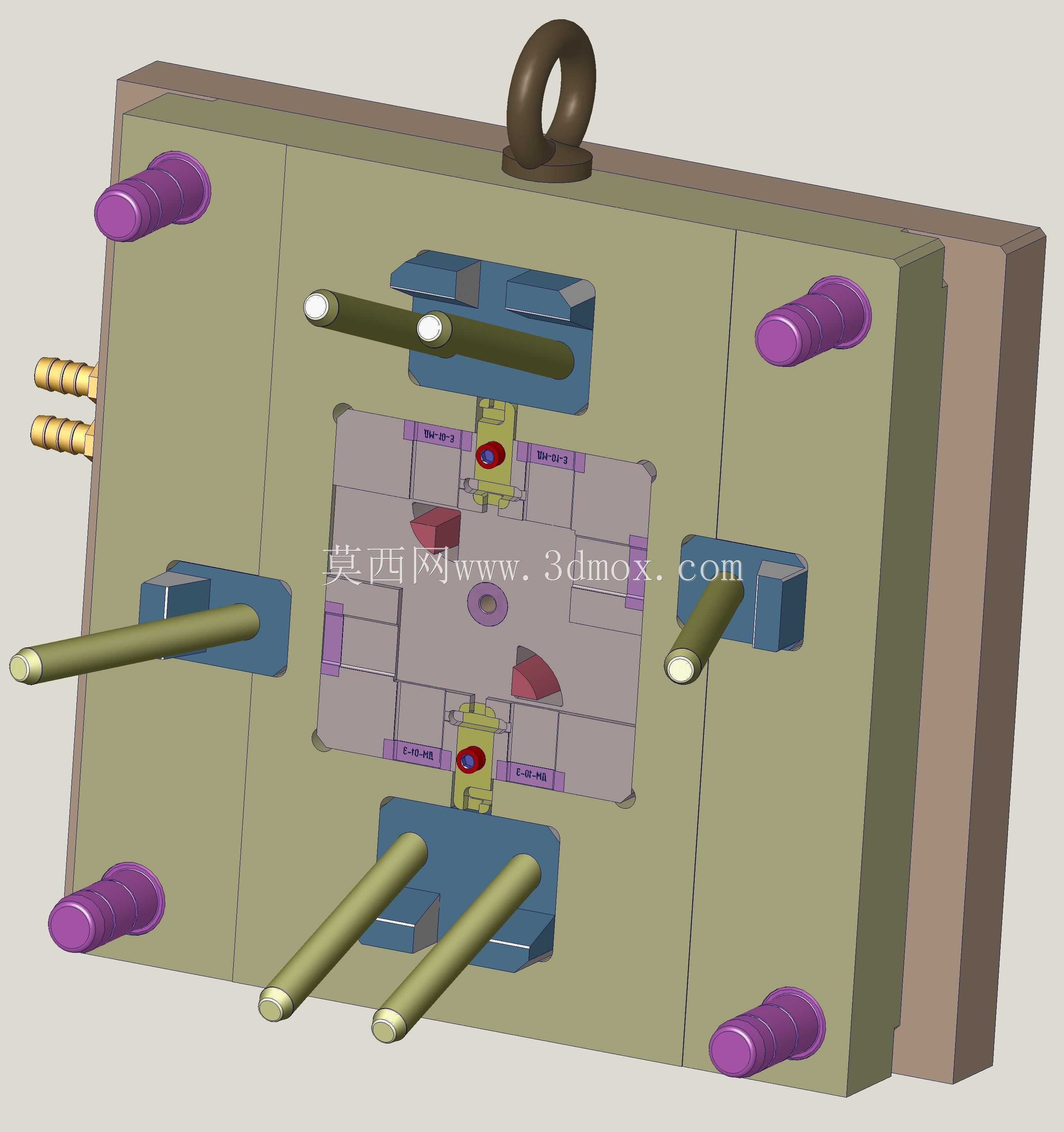

　　模具顶部设置的吊环结构适配车间通用起重吊具的挂载需求，模架整体重量控制在普通注塑机模板承重范围内，安装时可通过吊环完成整体吊装对位，不需要额外拆分模架组件，能缩短模具上机的换模调试时间。侧向布置的黄铜水嘴对接模温控制管路，可根据成型塑料的材质特性通入恒温水或导热油，精准控制型腔表面的温度分布，避免塑料熔体填充过程中因局部温差过大导致的零件翘曲、熔接痕强度不足问题，水路的走向围绕四个型腔均匀排布，保证每个模腔的温度差控制在±3℃以内，确保同模次产出的四个零件收缩率一致，尺寸偏差控制在通用塑料件的公差允许范围内。模具的侧向抽芯结构采用斜导柱驱动的滑块设计，对应零件侧面的倒扣结构成型需求，滑块的锁紧楔采用整体嵌装结构，

　　承受注射过程中熔体对滑块的侧向推力，避免长期生产后滑块移位导致的零件倒扣尺寸超差，滑块的复位弹簧经过刚度匹配，在开模行程初始阶段就带动滑块完成抽芯动作，避免零件顶出时滑块与成型零件发生干涉。正面布置的三组顶杆对应零件的顶出位置，顶杆的排布避开零件的外观面与装配配合面，顶出过程中多根顶杆同步动作，顶出力均匀分散在零件的加强筋、内孔边缘等非外观区域，避免顶出力集中导致的零件顶白、变形问题。四个成型型腔采用对称式排布在模具中心区域，熔体从主浇道进入后通过分流道均匀分配到每个型腔的浇口位置，分流道的截面采用梯形设计，兼顾熔体流动阻力与凝料脱出的便利性，浇口采用侧浇口形式，位置选在零件的非装配边缘，

　　后续去除浇口凝料时不会损伤零件的配合面与外观面。模具的安装边界完全适配常规200吨级卧式注塑机的拉杆间距、模板螺孔位置，不需要额外制作转接板就可以完成上机固定，动模侧的顶棍孔位置与注塑机的顶出杆位置精准对应，合模后的总厚度符合注塑机的最小模厚要求，开模行程预留足够的顶出距离，保证零件成型后可以顺利从型腔中脱出，不会出现零件粘定模、顶出行程不足导致的取件困难问题。整套结构的设计充分考虑了量产过程中的维护便利性，型腔与型芯组件采用嵌件式安装，当出现型腔磨损、需要更换成型零件规格时，只需要更换对应的腔芯嵌件，不需要整体更换模架，能大幅降低多品种小批量生产场景下的模具制造成本，导套、导柱、顶杆、弹簧等易损件全部采用标准件规格，车间备件库可以直接备货更换，不需要单独定制加工，减少设备停机等待配件的时间。
