聚丙烯瓶双压印吹塑成型模具结构

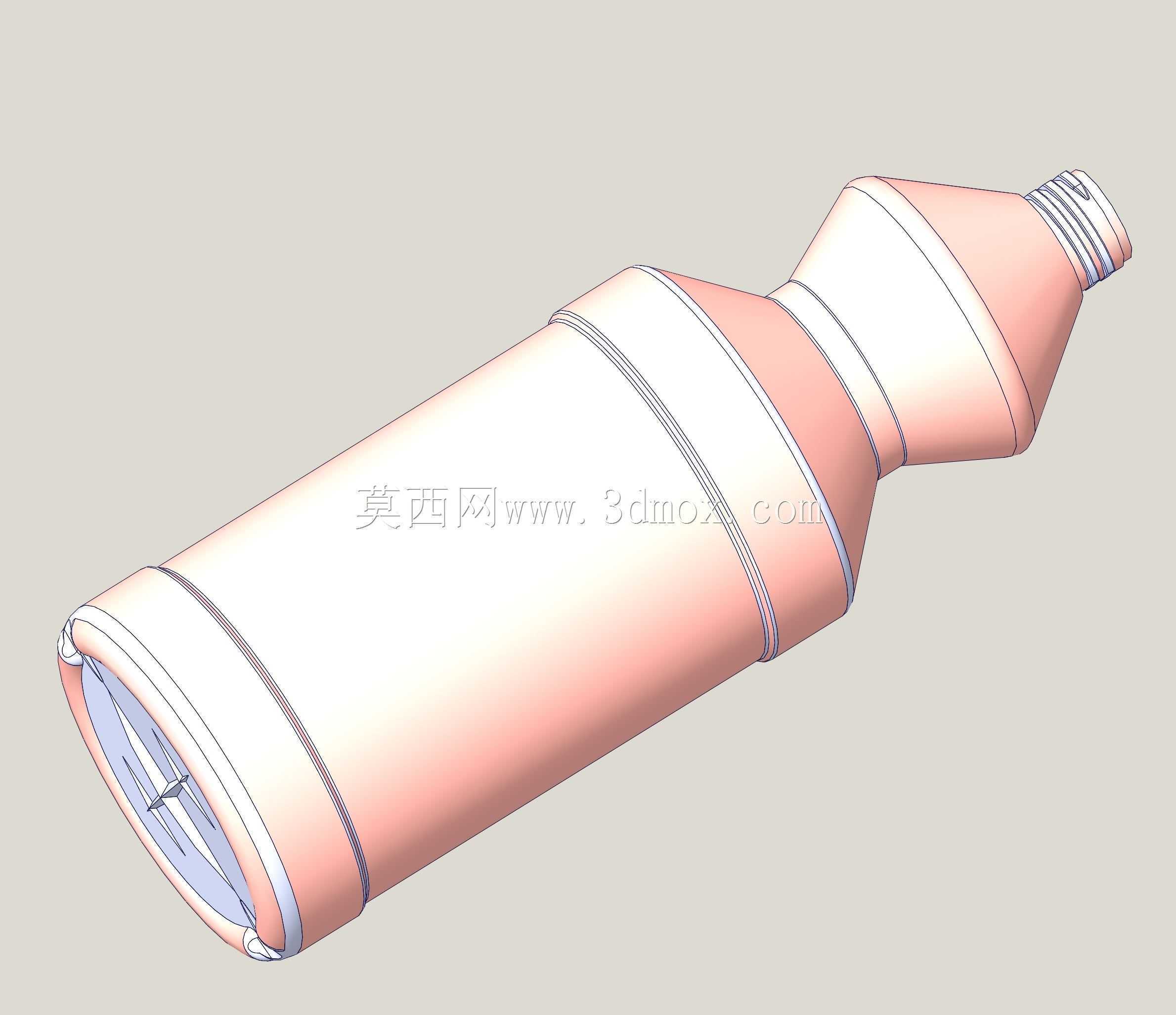

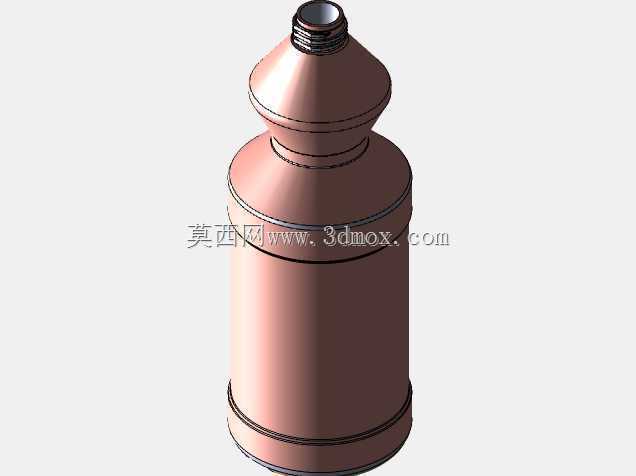

　　这套吹塑成型结构主要面向聚丙烯材质中空包装瓶的量产加工场景，适配日常洗护、食品包装、民用化学品容器类聚丙烯瓶的批量生产需求，在中空吹塑生产线上可直接完成瓶身压印与成型的同步工序，省去后续二次印刷或压标的附加工序，有效缩短包装瓶的生产流程链路。从实际生产用途来看，该结构承担聚丙烯型坯的合模定型、瓶身表面双位置压印、冷却定型的全流程成型动作，匹配常规挤出吹塑设备的安装接口，无需对现有吹塑机台做大幅改造即可完成换装投产。

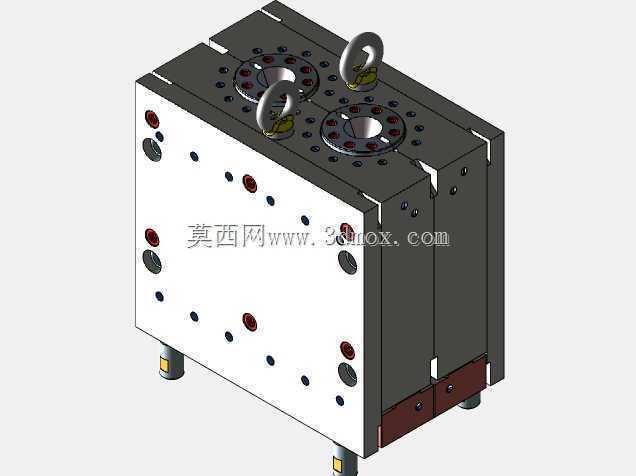

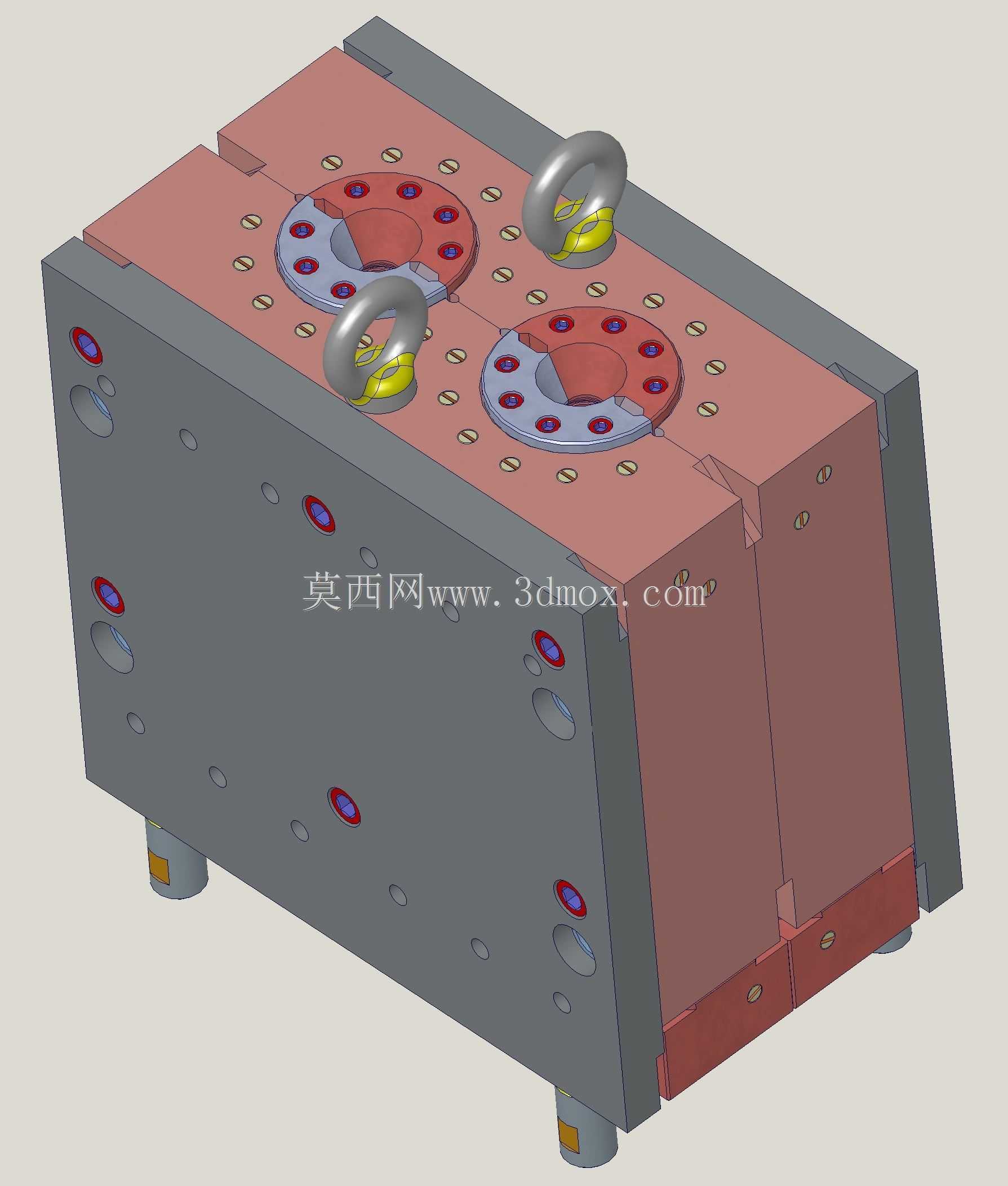

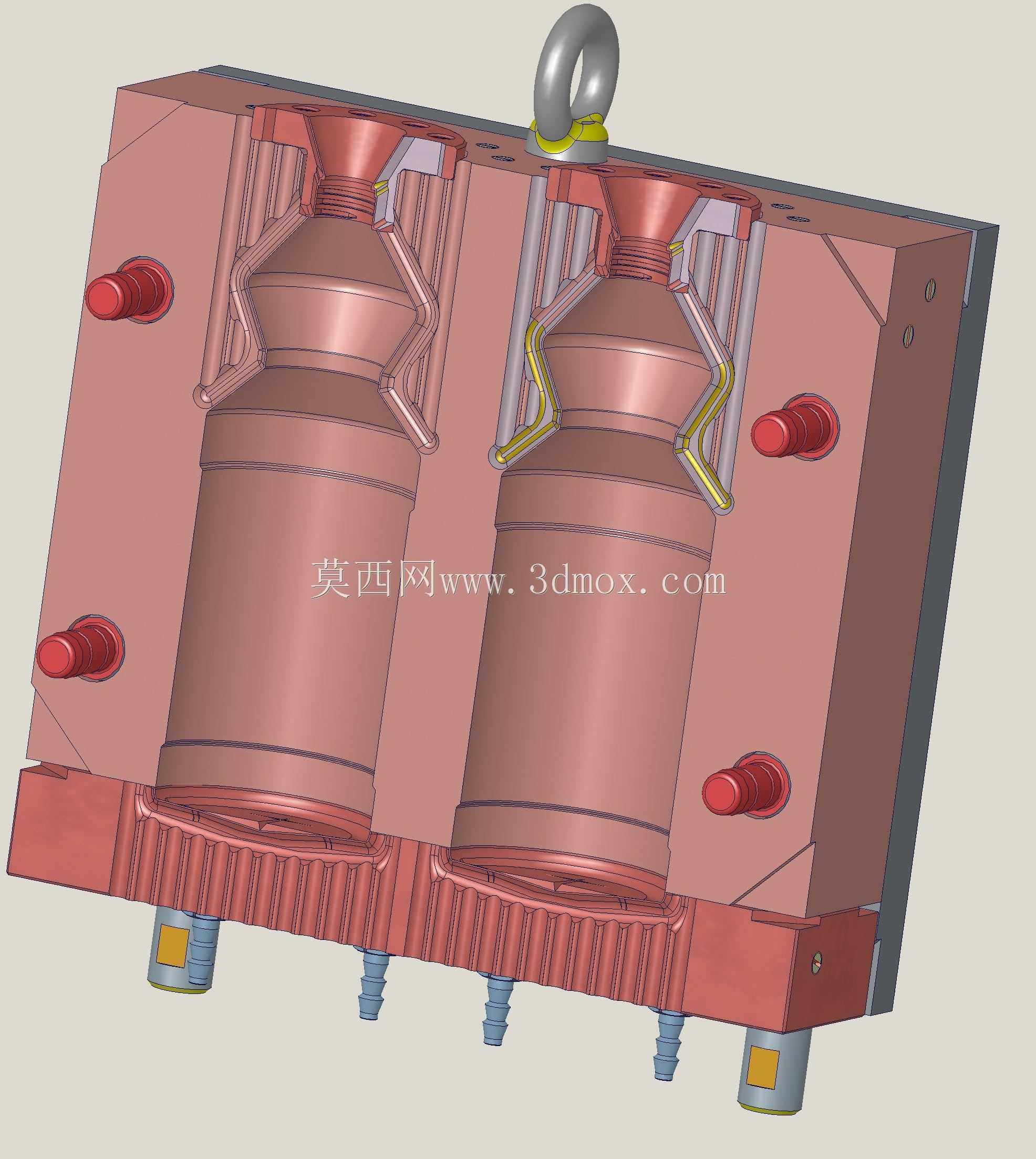

　　功能设计上，结构采用对称式双模腔布局，单次合模即可完成两个聚丙烯瓶的成型作业，两个独立成型腔对应设置独立的压印镶件结构，可在合模保压的同步阶段完成瓶身指定位置的标识压印，压印深度与位置精度通过镶件的定位销做硬限位保证，避免生产过程中压印位置偏移、深浅不一的不良问题。模架主体采用高强度合金钢材加工，合模面做精磨处理保证合模密封性，减少吹塑过程中的飞边产生，降低后续修边工序的工作量。顶部设置的两个吊环结构为模具吊装转运设计，匹配车间常规起重吊具的挂载需求，模具上机安装、下机维护时可直接通过吊环完成平稳起吊，避免吊装过程中模具倾斜磕碰分型面。

　　设计思路层面，整套结构优先考虑量产过程中的稳定性与易维护性：冷却水道沿模腔轮廓均匀排布，保证聚丙烯熔体在模腔内快速均匀冷却，缩短单件成型周期；压印镶件采用快拆式固定结构，当需要更换压印标识内容或者镶件出现磨损时，无需拆解整套模架即可完成镶件更换，大幅减少换产停机时间；模架四周设置的多组定位柱与导套，保证合模过程中动定模的对位精度控制在0.02mm以内，避免合模错位导致的瓶壁厚薄不均问题。所有水嘴、气嘴接口均设置在模架侧部的统一区域，方便生产现场的管路接驳，减少管路杂乱导致的干涉风险。

　　安装边界与尺寸适配方面，模架整体采用方正的箱式结构，底部设置标准规格的定位槽与安装螺孔，适配市面上多数常规吨位挤出吹塑机的模板安装尺寸，模架总厚度匹配设备的最大开模行程要求，保证开模后成品瓶可顺利取出，不会出现脱模干涉。分型面的开模排气槽深度控制在0.02mm，既可以保证吹塑过程中型腔内的空气顺利排出，避免瓶身出现气泡、缺料等成型缺陷，又不会因为排气槽过深导致合模处产生明显飞边。模架侧面设置的多组紧固螺丝采用内六角规格，方便日常维护时的拆装操作，所有边角位置均做倒角处理，避免安装调试过程中锋利边角对操作人员造成划伤。在实际生产适配中，该结构可适配熔融指数在2-4g/10min范围的聚丙烯原料，成型后的瓶身壁厚均匀性偏差可控制在±0.1mm以内，双位置压印的标识清晰度可满足常规包装的标识要求，连续生产状态下的成型良率可稳定保持在较高水平，适合中小容量聚丙烯包装瓶的规模化量产使用。
