带铜管冷却结构的塑料外壳注塑模具

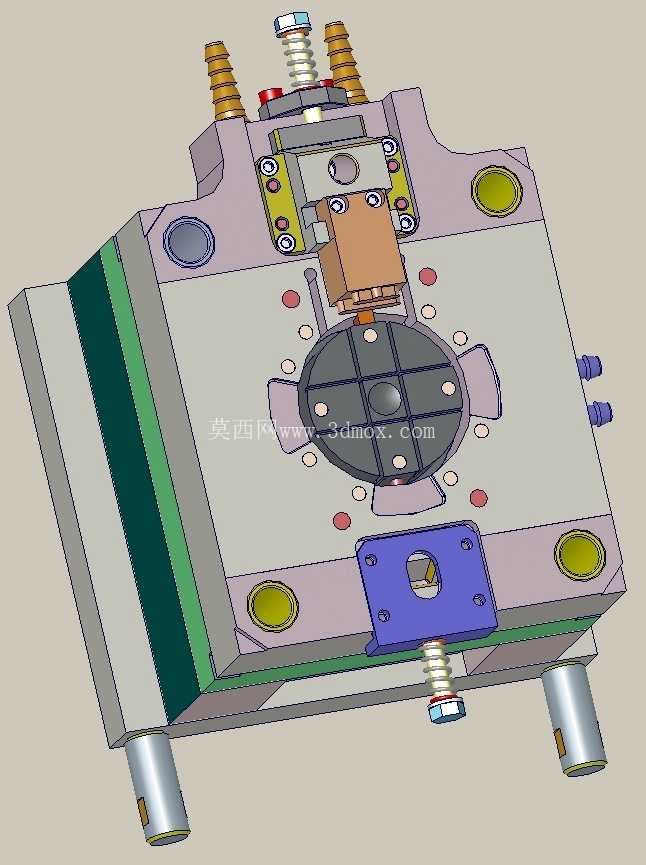

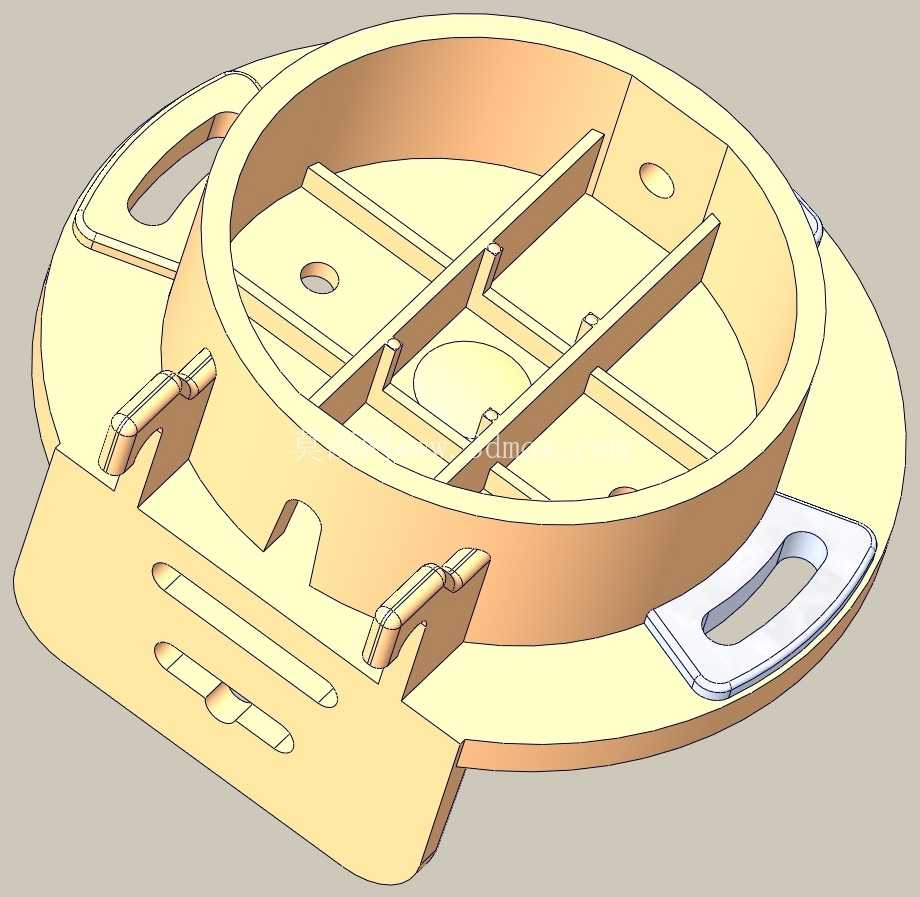

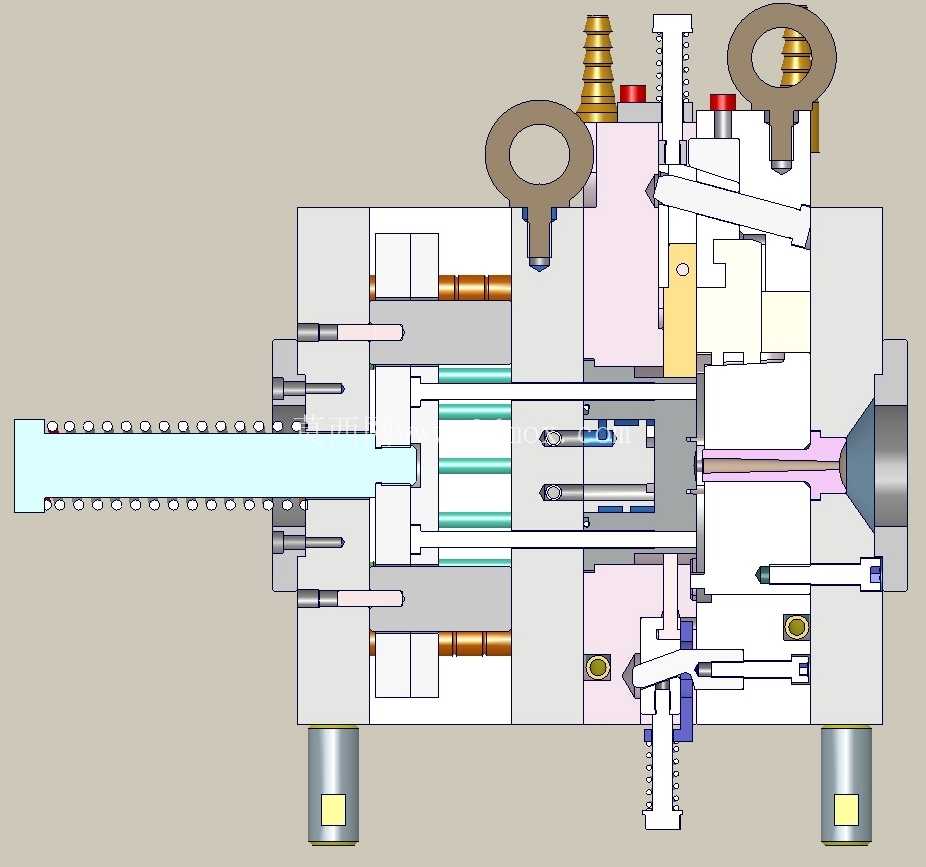

　　这套模具面向小型塑料外壳类零件的批量注塑生产场景，常见于消费电子外壳、小型电器防护壳、工业接插件外罩这类对尺寸精度、外观一致性有稳定要求的塑件生产环节，适配卧式注塑机的安装接口，可直接匹配常规吨位的注塑设备装夹使用。从结构布局来看，模具采用标准两板模基础架构，动定模的合模导向依靠四角布置的导柱导套完成，合模过程中导柱先进入导套完成初定位，避免型腔错位导致的塑件飞边、壁厚不均问题，导套内部预留润滑脂存储槽，长期开合模作业下可减少导向件的磨损量，延长模架整体使用寿命。

　　冷却系统的设计是这套结构的核心特点，没有采用常规的直通式水路钻孔方案，而是在模板内部预埋成型铜管作为冷却流道，相比直接在模板上钻削的水路，铜管可根据型腔的曲面轮廓弯折布置，让冷却介质更贴近塑件成型表面，缩小不同区域的冷却温差，减少塑件因冷却速率不一致产生的翘曲变形；同时模板内预埋铜管的周边空隙填充熔化的铅，利用金属铅优异的导热性能，快速将型腔区域的热量传递到铜管内的冷却介质中，大幅缩短成型周期，提升单小时生产效率，铅填充层还可避免铜管与模板之间存在空气间隙导致的导热效率下降问题，让整个冷却回路的换热效率保持均匀稳定。

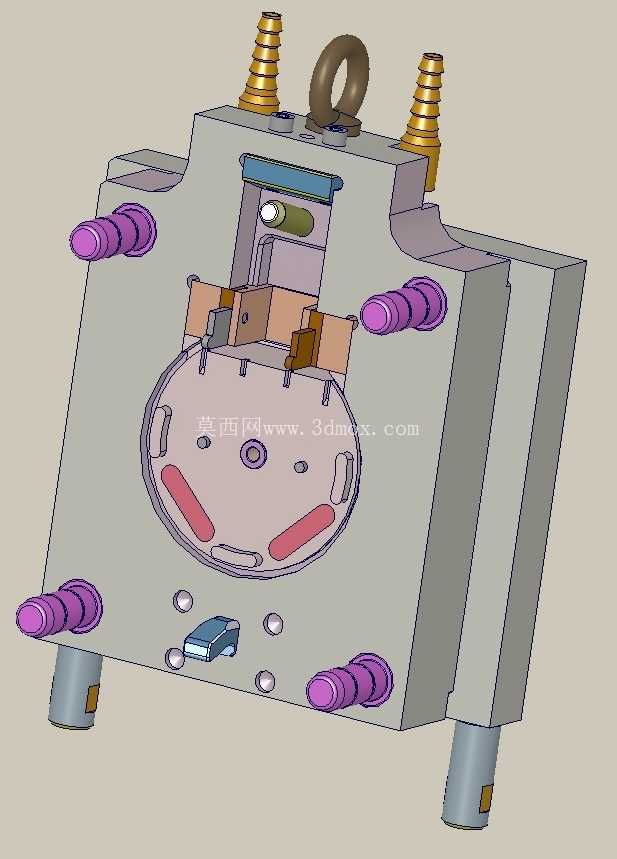

　　浇注系统采用侧浇口进料方案，浇口位置选在塑件侧壁的非外观面区域，开模后浇口凝料可随塑件一起脱出，后续通过简单的冲切工序即可去除，不会在塑件外观面留下明显浇口痕迹，流道截面采用圆形设计，减少熔料在流道内的压力损失，保证熔料填充过程中压力传递顺畅，避免塑件出现缺胶、熔接痕明显的缺陷。脱模机构采用顶针与推板结合的组合式脱模方案，针对塑件外壳的薄壁结构特征，在塑件的加强筋、柱位等包紧力较大的位置布置圆形顶针，周边区域采用推板整体推出，避免顶出力集中导致的塑件顶白、变形问题，顶出板的复位依靠复位杆配合弹簧完成，合模过程中复位杆先接触定模板，带动顶出板回到初始位置，避免顶针与型腔碰撞损坏。

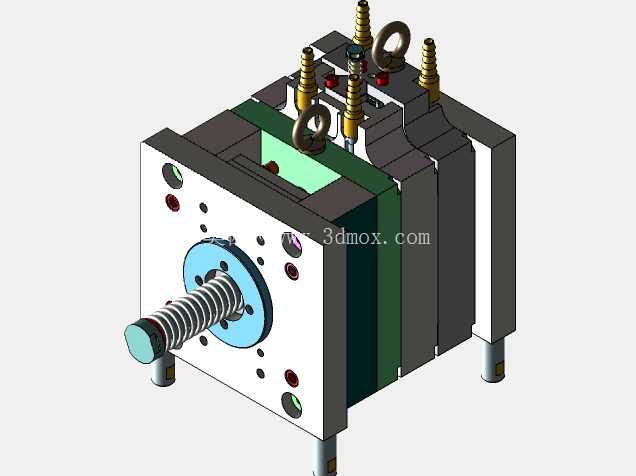

　　模具的安装边界完全适配常规注塑机的装夹尺寸，定模侧的定位圈与注塑机定模板定位孔匹配，浇口套的球面半径与注塑机喷嘴球面半径吻合，避免射胶过程中出现溢料问题；动模侧的顶棍孔位置与注塑机顶出杆位置对齐，无需额外加装连接法兰即可完成顶出动作对接。模具上还布置了多个吊环孔，方便模具加工、装机过程中的吊装转运，吊环孔的位置经过重心核算，吊装过程中模具可保持水平状态，避免倾斜导致的导向件磕碰损伤。整套结构的排气槽开设在分型面的熔体填充末端，槽深控制在塑料溢边值以下，既可以快速排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会产生飞边增加后续修整工作量。在实际生产调试中，这套冷却结构可将成型周期比同尺寸常规水路模具缩短15%左右，塑件的尺寸稳定性可控制在0.02mm的公差范围内，适合大批量连续生产作业，针对ABS、PP、PC等常用塑料原料都有较好的适配性，只需根据原料的收缩率参数微调成型工艺参数即可稳定生产。
