双腔塑料外壳与盖体注塑模具结构

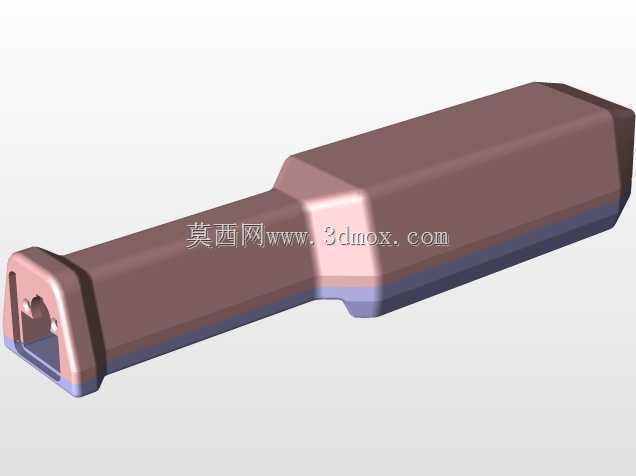

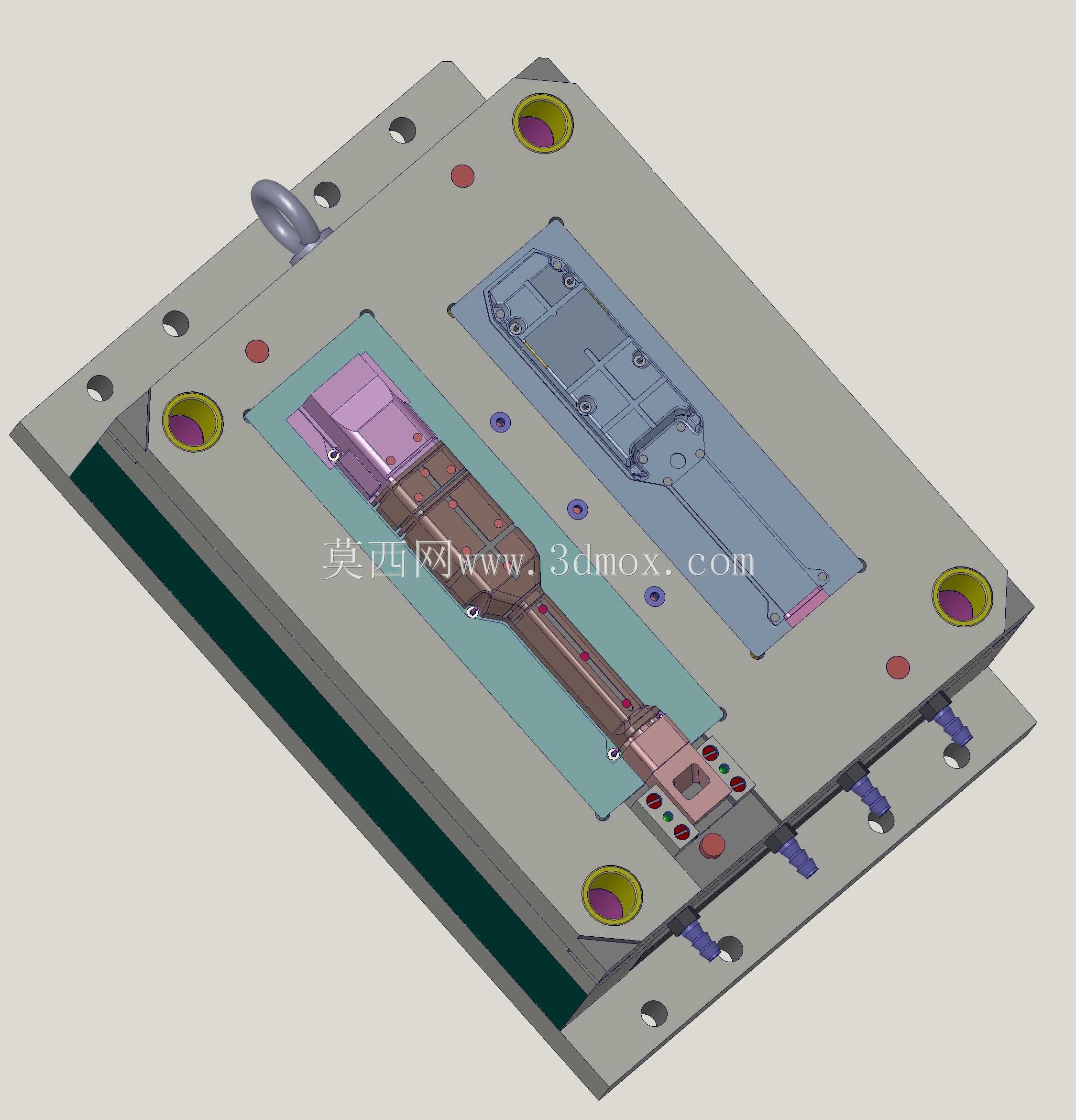

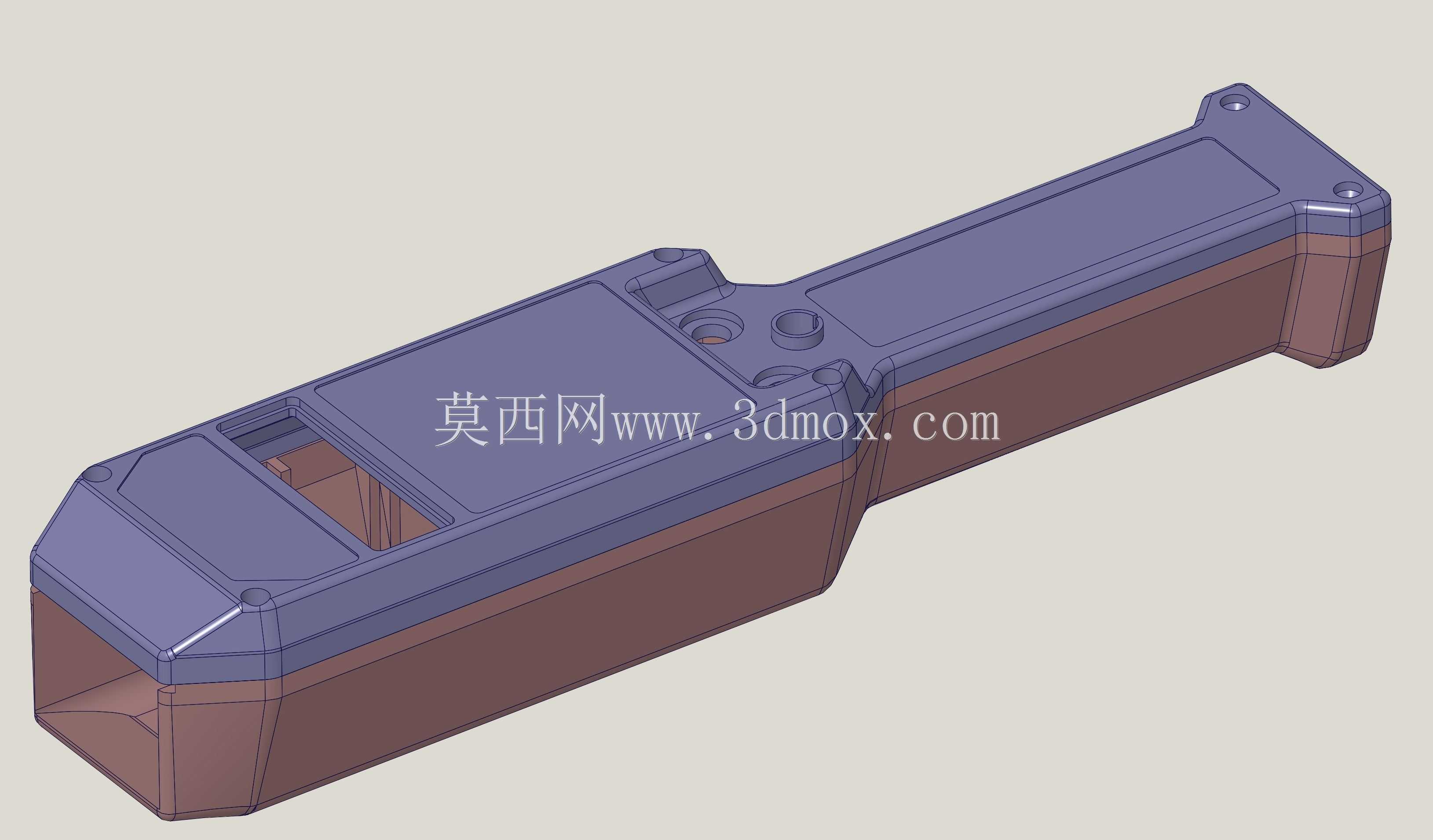

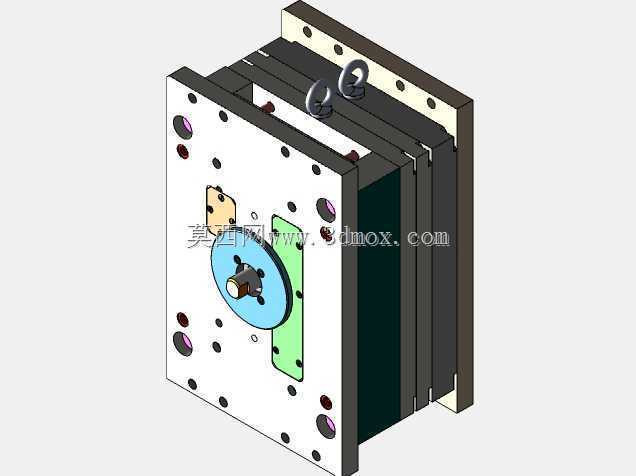

　　这套模具针对两款配套塑料零件的注射成型需求设计，采用一模两腔的布局结构，可在单次注射循环中同时完成外壳与配套盖体的成型作业，适配中小批量塑料结构件的生产场景，常见于消费电子外壳、小型家电配套结构件、工业仪表防护壳类产品的量产环节。从模具整体布局来看，定模侧与动模侧的分型面贴合精度经过结构校核，合模时依靠四角布置的导柱完成精准导向，导柱端部做了圆弧导入设计，可避免合模过程中出现磕碰拉伤，导套嵌入模板的深度经过匹配计算，保证长期开合模过程中导向精度不出现偏移。模架采用标准模胚改制，上下模板的安装孔位按照常规注塑机的工作台装夹尺寸预留，吊环孔设置在模具重心对应位置，方便车间吊装转运时的平衡起吊，避免吊装过程中模具倾斜磕碰分型面。

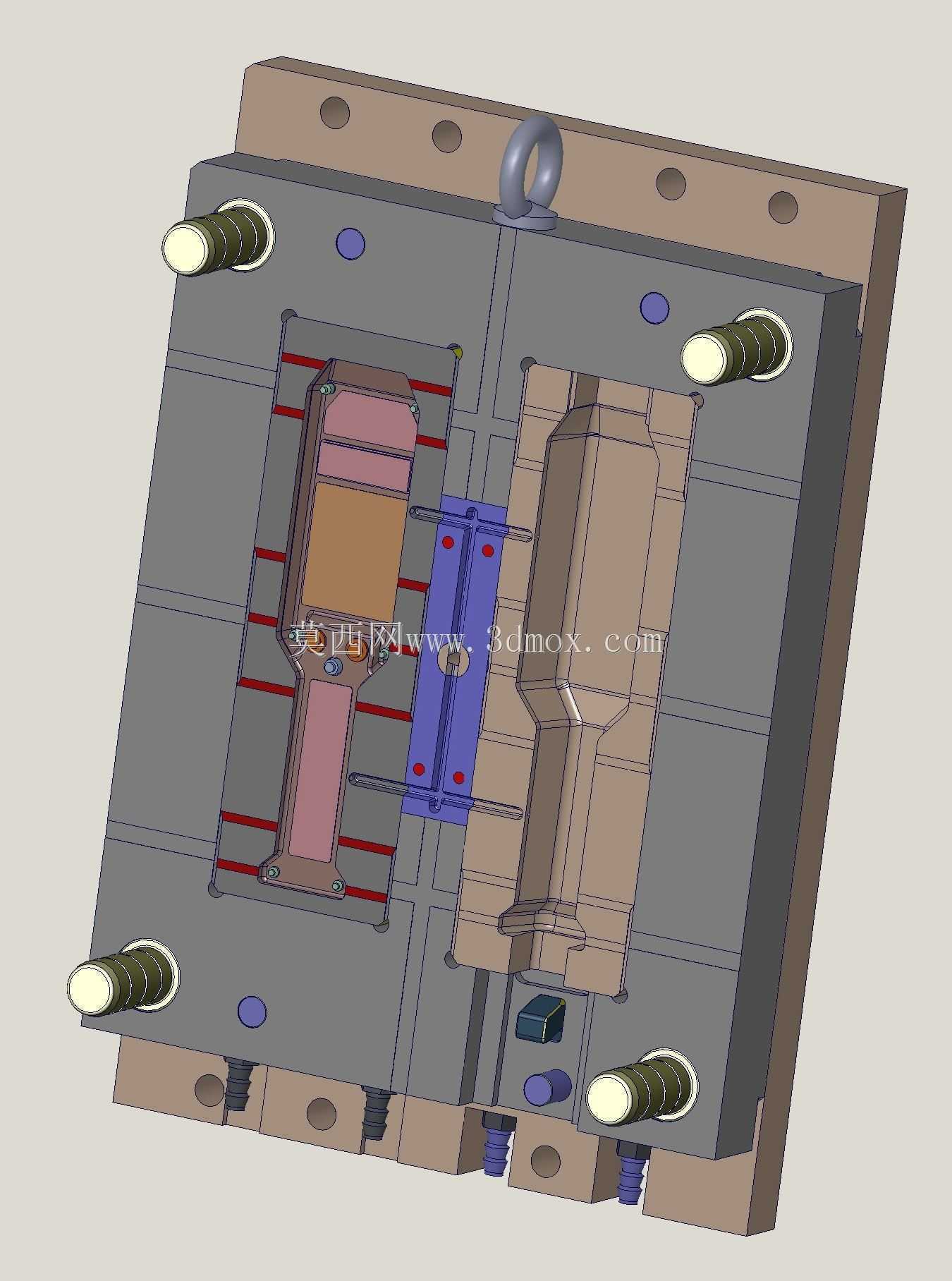

　　成型腔部分，两个型腔分别对应外壳与盖体的轮廓，型腔表面的抛光等级按照塑料件外观要求匹配，靠近浇口的位置做了圆弧过渡处理，减少注射过程中熔体的剪切应力，避免成型件表面出现流痕、熔接痕缺陷。冷却水路围绕两个型腔呈环绕布置，水路距离型腔壁的间距保持均匀，避免出现局部冷却不均导致的塑件翘曲变形，水路接头采用标准规格，可适配车间常规的冷却水快插接头，减少模具上机前的管路对接工作量。顶出结构采用顶杆与顶板配合的方式，顶杆的布置位置避开塑件的外观面，对应塑件内部的加强筋、柱位等结构位置，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷，复位杆配合复位弹簧实现开模后的顶出机构自动复位，复位行程经过校核，避免合模时顶杆未完全退回撞伤型腔表面。

　　浇注系统采用侧浇口进料，浇口位置选在塑件的非外观边缘，成型后可通过人工或简易工装快速去除浇口残留，流道截面采用圆形设计，减少熔体输送过程中的压力损失，流道转角处做圆弧过渡，避免熔体滞留导致的原料降解。模具的锁紧结构依靠模架自带的锁模片以及注塑机的锁模力实现，针对两个型腔的投影面积计算了所需锁模力，适配常规吨位的卧式注塑机安装使用，无需额外定制特殊规格的成型设备。排气槽开设在型腔末端的熔体最后填充位置，槽深控制在塑料熔体不溢边的范围内，可快速排出型腔内的空气，避免成型件出现缺胶、气泡、烧焦等缺陷。整套模具的结构设计兼顾了成型效率与塑件成型质量，两个配套零件在同一模具内成型，可减少后续装配时的尺寸匹配误差，降低生产过程中的模具管理成本，在量产环节中可有效缩短生产周期，减少换模频次，对于需要配套供应外壳与盖体的塑料件生产场景，这类同模成型的结构设计具备较高的实用价值。
