带全锁止结构50mm主销万向脚轮设计

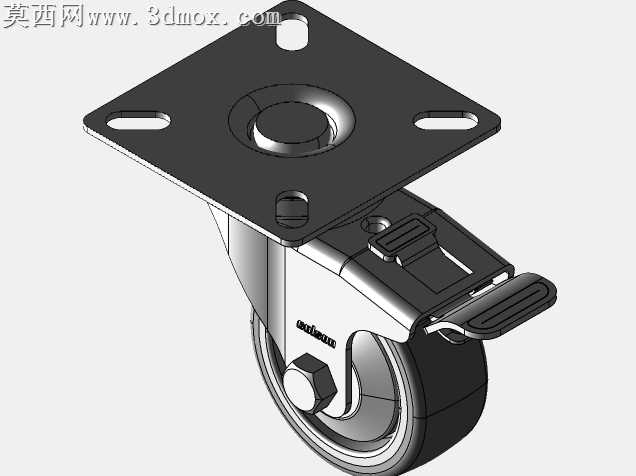

本作品为带全锁止制动器的50mm主销脚轮三维建模成果，建模过程严格遵循工业脚轮的实际生产尺寸规范，对脚轮的各个组成部件进行了精细化的参数化建模。首先完成顶部方形安装法兰的结构建模，精准还原法兰板上的两个腰型安装孔与中心定位沉孔的尺寸与位置，法兰板边缘做了符合冲压工艺的圆角过渡处理，还原金属冲压件的真实结构特征。随后完成主销回转结构的建模，还原主销与支架的铰接配合关系，确保万向回转结构的运动逻辑符合实际使用需求，支架部分采用加厚金属结构设计，建模时还原了支架的折弯成型结构、轮轴安装孔位以及与制动结构的配合卡槽。轮体部分分别完成PP材质轮毂与TPR踏面的分层建模，轮毂的加强筋结构、轮轴配合的轴承安装位都做了精细化还原，踏面做了符合硬度75SHA的软质材质表现，还原TPR材质的哑光弹性质感。全锁止制动器是本模型的核心结构，建模时完整还原了制动踏板的铰接结构、锁止卡扣的联动逻辑，既可以实现轮体转动的锁止，也可以实现主销万向回转的锁止，达到全锁止的功能效果，制动踏板的防滑纹理、按压操作的结构间隙都做了真实还原。材质渲染阶段，金属支架与法兰板采用哑光喷塑金属材质，还原工业脚轮的常见表面处理效果，轮毂采用硬质PP塑料材质，踏面采用软质哑光TPR橡胶材质，制动结构的活动部件做了细微的材质区分，整体渲染效果贴近真实工业产品的视觉表现。建模过程中充分考虑了脚轮的实际装配关系，各个部件的配合间隙、运动行程都符合40kg额定负载下的使用要求，完整还原了这款中型负载万向脚轮的结构特征与功能特点，可用于工业设备移动部件的选型参考、装配模拟以及相关产品的设计开发使用。
