山猫挖沟机配套滚子链传动组件

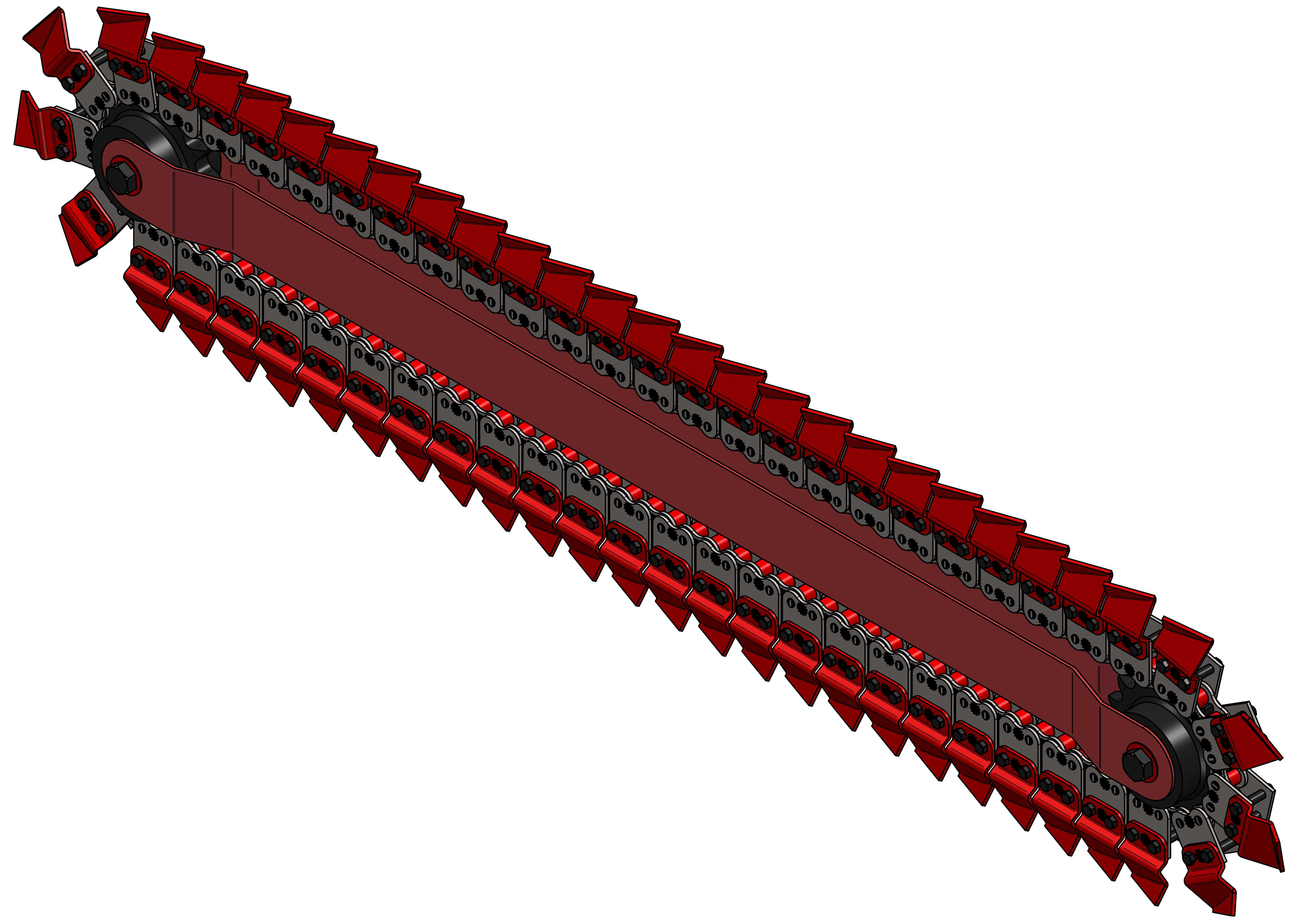

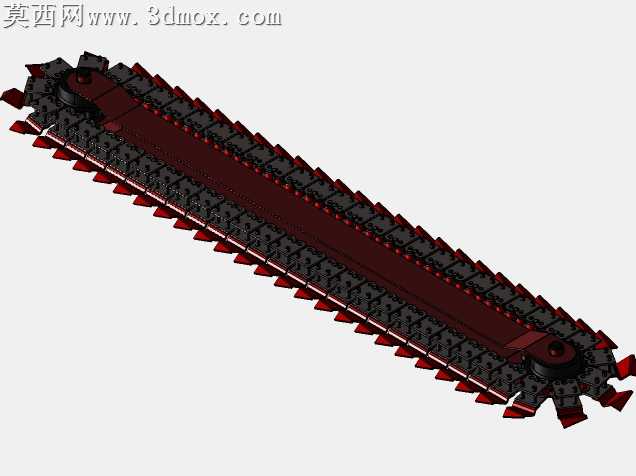

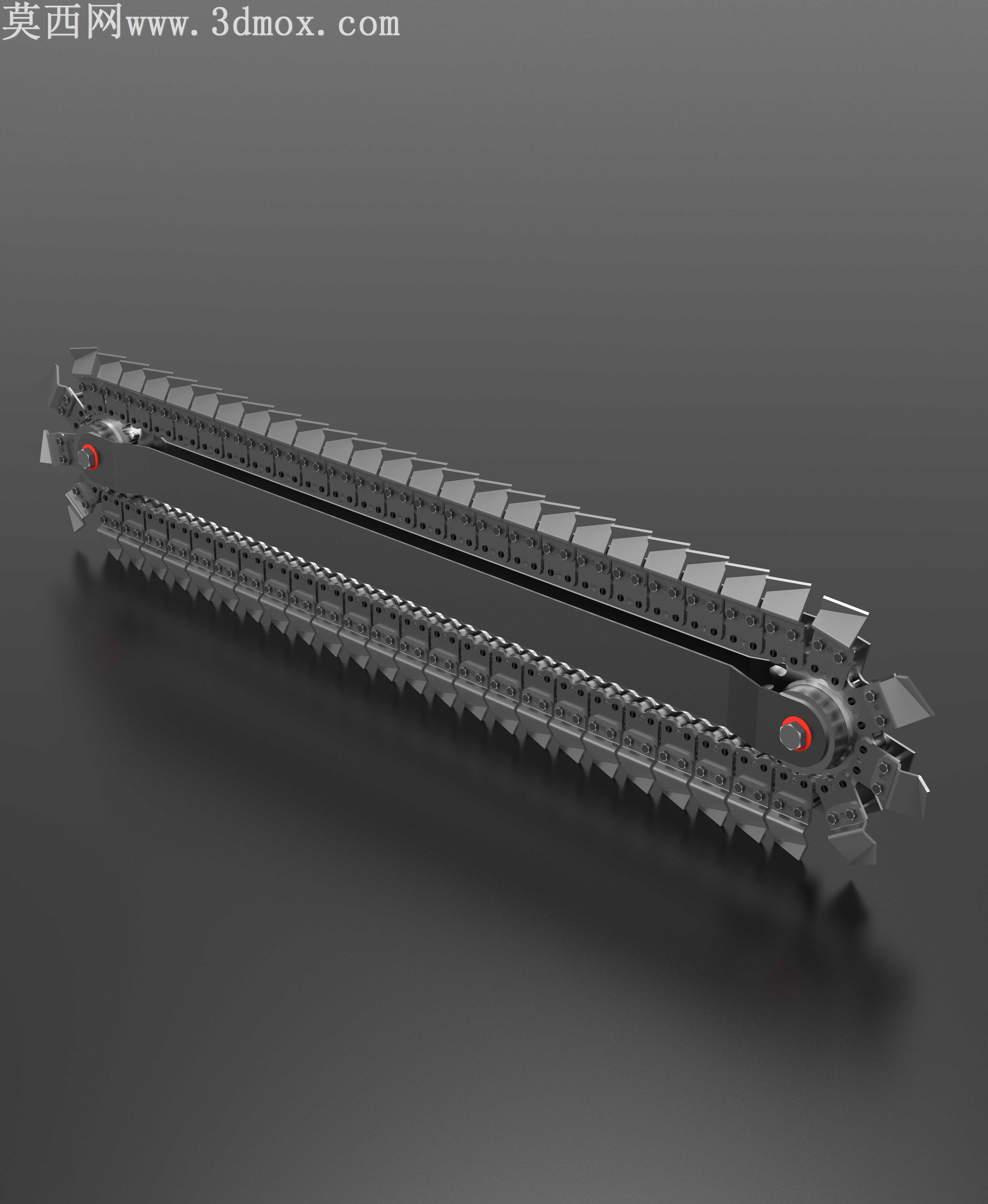

本作品为适配山猫小型挖沟设备的滚子链挖沟作业组件三维建模成果，建模过程围绕链式挖沟机构的实际作业逻辑展开，首先梳理组件的整体传动架构：整体为长条形闭环链体结构，两端设置传动链轮作为动力输入与张紧支撑部件，链体沿长度方向均匀排布切削齿件，作业时通过链轮带动闭环链体循环运转，带动链上的切削齿持续接触土体完成开沟作业。建模阶段优先完成核心传动部件的参数化搭建，对两端链轮的齿形、轴孔、定位结构按照滚子链的啮合标准做精准匹配，保证链节与链轮的啮合间隙符合实际传动要求，避免出现传动卡滞的结构问题；链体部分逐节搭建外链板、内链板、销轴、套筒的组合结构，还原滚子链的铰接活动特性，每节链体上的切削齿安装座做一体化结构设计，保证切削齿与链节的连接强度满足破土作业的受力需求。材质与渲染环节针对不同部件做差异化材质分配，链轮主体采用高强度合金钢材质，表面做哑光金属质感处理，轴部位置添加防锈涂层的质感表现；链板部分采用经过热处理的合金结构钢材质，表面呈现略带氧化质感的深灰金属色，切削齿部位采用高硬度耐磨钢材，刃口位置做高亮金属质感处理，模拟硬质合金刃具的耐磨特性；整体渲染采用深灰色纯色背景，搭配柔和的侧上方打光，清晰呈现链体的排布层次、切削齿的排列规律以及链轮的啮合结构，同时添加柔和的地面阴影增强组件的立体真实感。设计过程中重点考量挖沟作业的受力特性，对链节的铰接间隙、切削齿的探出长度、链轮的包角参数做了合理化调整，既保证链体运转的顺畅性，也确保切削齿能够以合适的切入角度接触作业面，同时整体结构紧凑，适配小型滑移装载机属具的安装尺寸要求，可直观展示链式挖沟组件的作业原理与结构组成，为同类小型挖沟属具的结构设计、装配验证提供直观的三维参考。
