hidromek4cx反铲装载机栅格斗铲斗设计

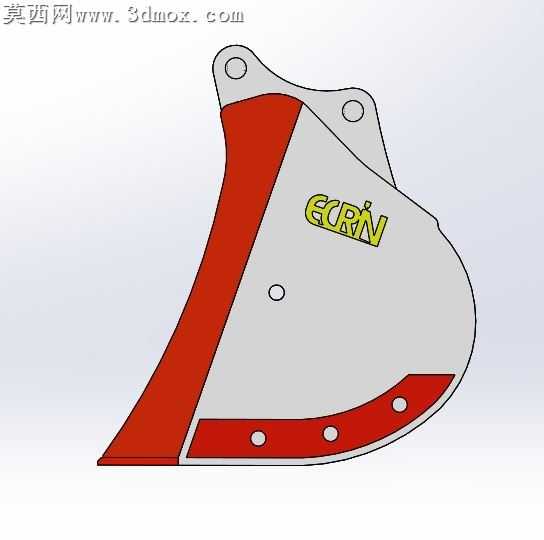

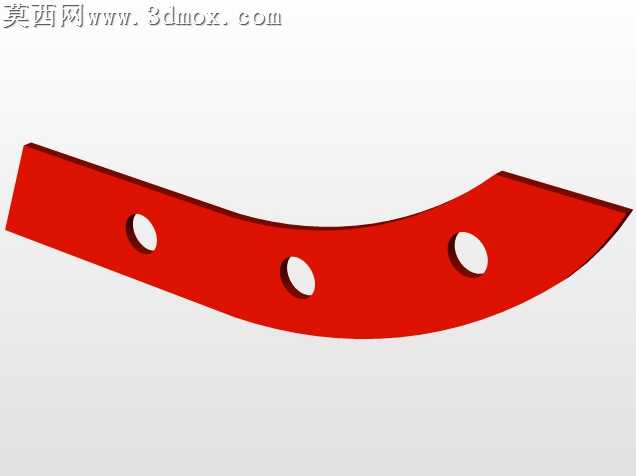

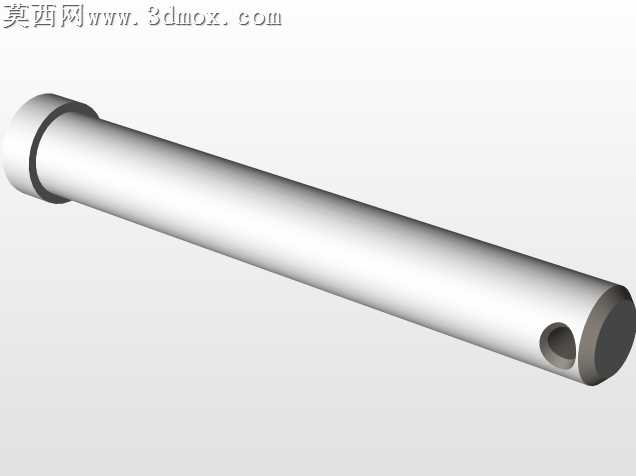

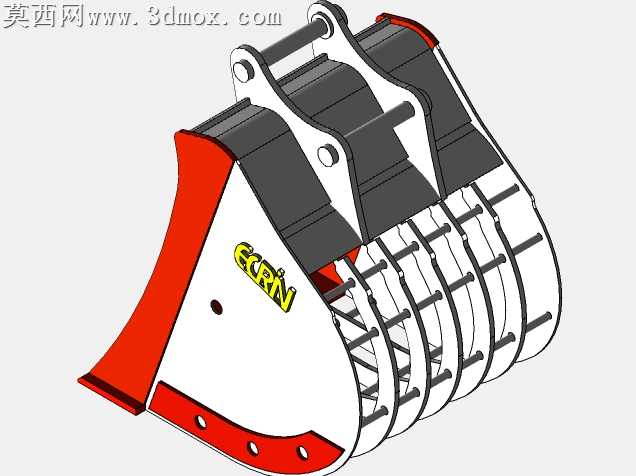

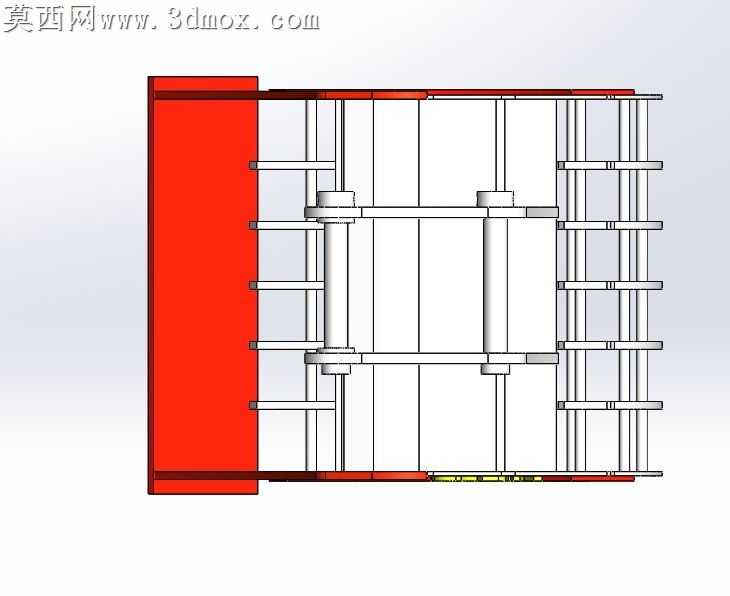

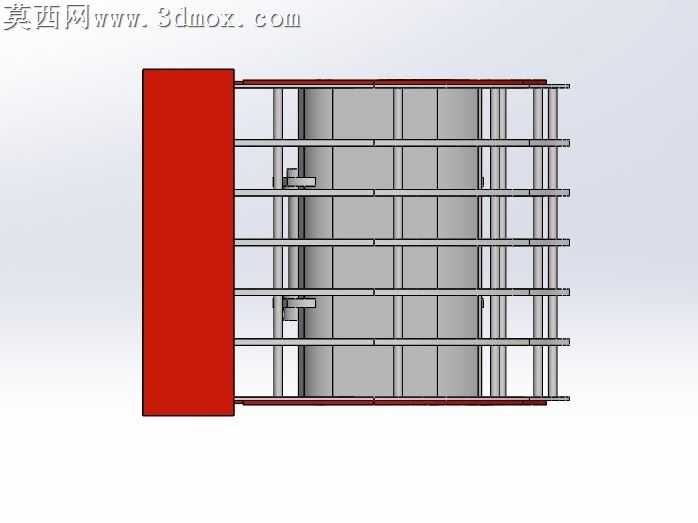

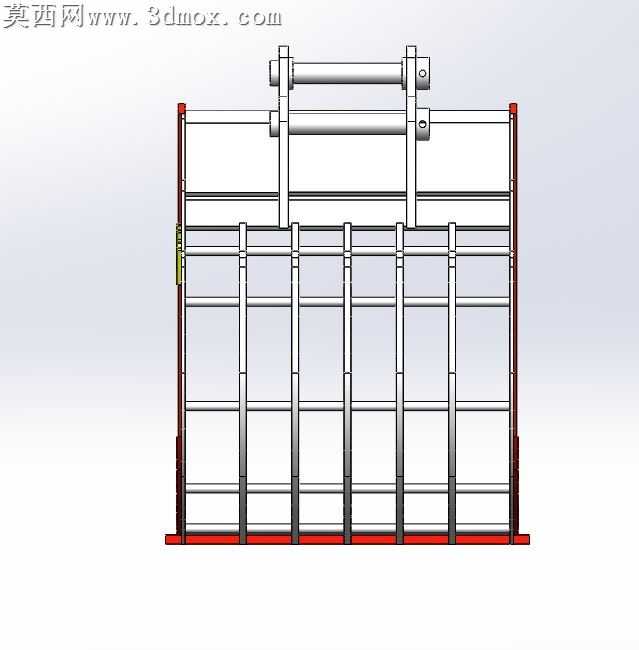

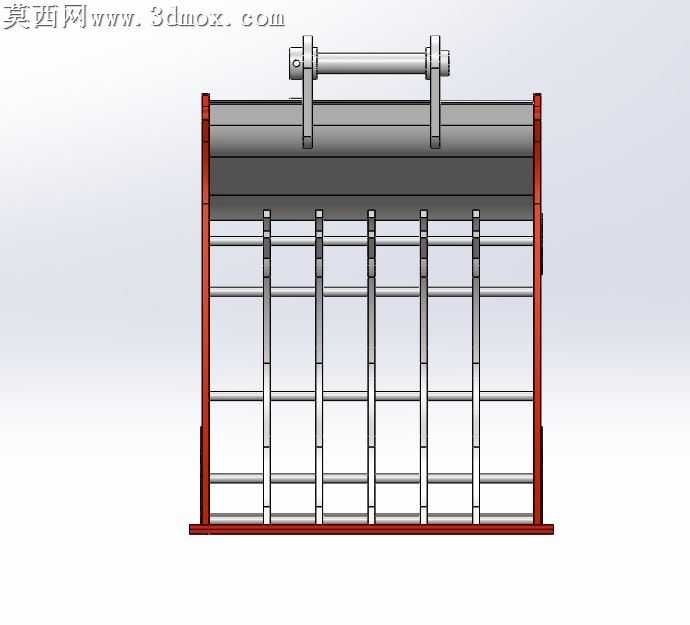

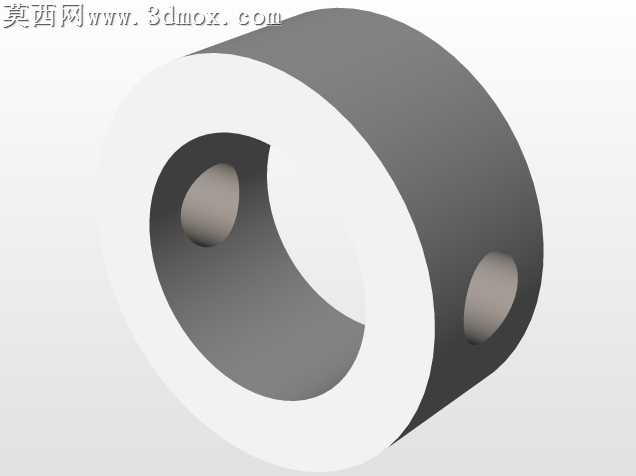

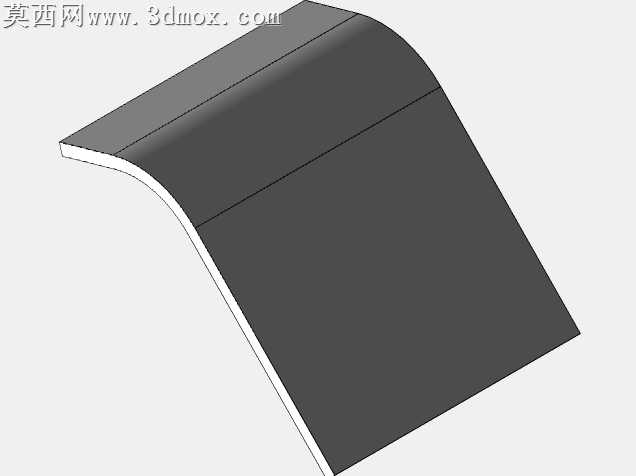

本作品为适配hidromek 4cx型反铲装载机的栅格式铲斗三维设计，建模阶段依托参数化三维设计软件完成全尺寸构建，首先依据反铲装载机工作装置的铰接点位参数，确定铲斗与斗杆、摇杆连接的铰接轴孔位置与孔径尺寸，保证安装接口与原厂机型完全匹配。建模过程中先搭建铲斗的整体轮廓基准，依次完成侧刃板、主切削板、斗背板、横向加强肋条、栅格隔条、铰接耳板的独立特征建模，再通过装配约束完成各部件的组合，过程中对各焊接贴合面做了贴合公差处理，还原实际生产中的焊接装配工艺要求。渲染阶段采用实体渲染模式，对切削刃、侧护板等耐磨件赋予高硬度耐磨钢材质，呈现金属哑光质感，对栅格条、铰接耳板赋予普通结构钢材质，对斗身标识区域做了分色贴图处理，清晰呈现产品标识细节，整体渲染效果直观展现铲斗的结构层次与材质区分。结构设计上，该铲斗采用栅格式斗身设计，相比封闭式铲斗可在筛分作业中漏除细碎物料，保留大块物料，适配土石方筛分、建筑垃圾分拣、河道清淤筛石等作业场景；主切削板与侧刃板做了加厚处理，边缘预留斗齿安装位，可根据作业需求加装斗齿提升破土能力；铰接耳板采用双板加厚结构，搭配贯穿式铰接轴设计，提升重载作业下的结构强度，避免铰接部位变形开裂；斗身内部横向布置多道加强肋，连接各道纵向栅格条，提升栅格结构的抗冲击能力，防止作业中栅格受物料挤压变形。设计思路围绕反铲装载机的多功能作业需求展开，在保证铲斗整体结构强度满足重载作业要求的前提下，通过栅格结构降低铲斗自身重量，提升作业有效载荷，同时兼顾筛分功能，拓展主机的作业适用场景，建模过程中对各部件的壁厚、圆角过渡做了工艺优化，避免应力集中问题，所有结构尺寸均参考实际工程机械设备的设计规范，可直接用于生产参考或作业仿真分析。
