LM2596直流降压转换器电路板三维建模

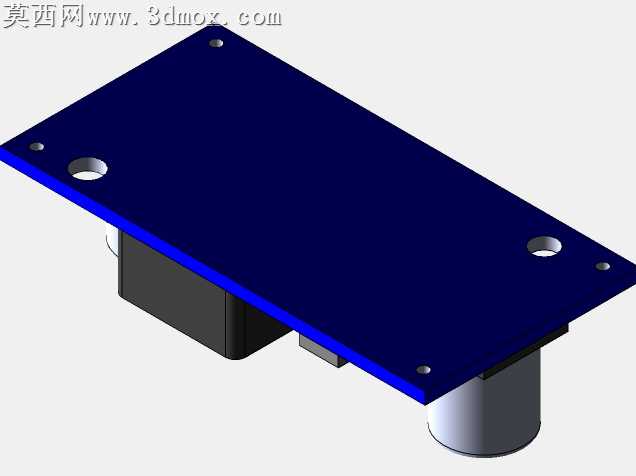

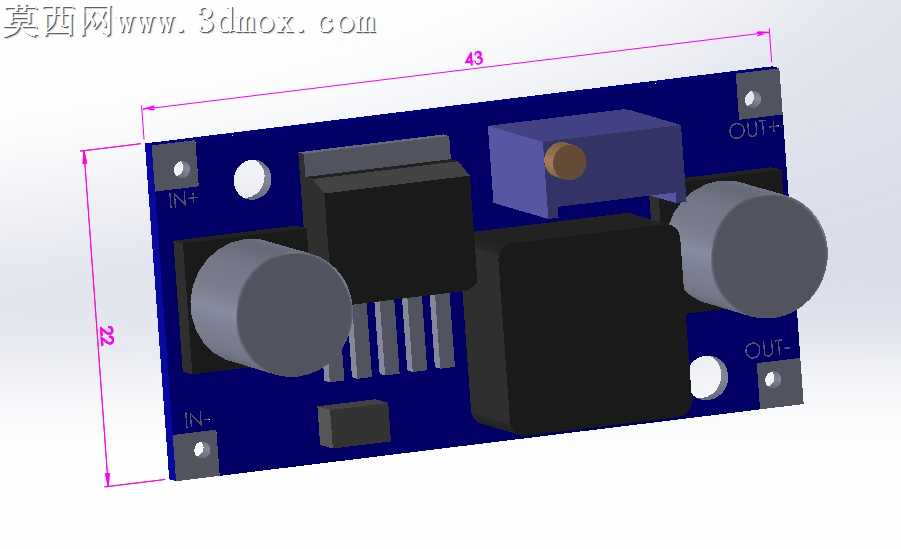

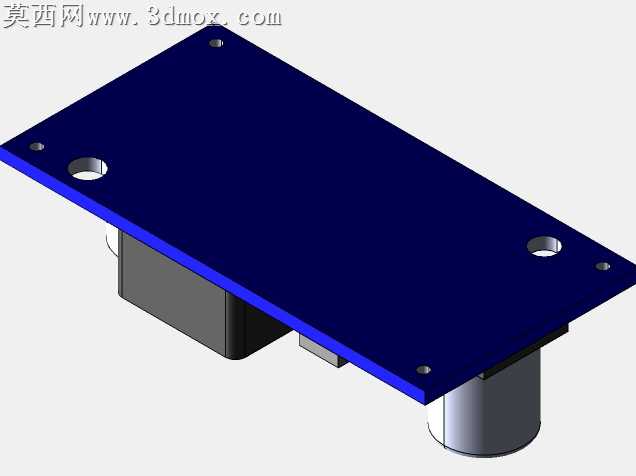

本作品为LM2596直流-直流降压转换器的三维建模成果，建模过程依托三维设计环境完成，完整还原了该Buck型降压模块的全部实体结构与外观特征。建模阶段首先依据实物尺寸参数搭建PCB基板的基础轮廓，精准定位板身的安装孔位、输入输出接线端位置，基板长宽尺寸严格匹配实物43mm与对应宽度参数，保证安装适配性的还原度。针对板载的核心元件，逐一完成独立建模：LM2596主控芯片采用塑封直插元件的结构特征，还原芯片本体的散热片结构与引脚排布；输入输出侧的电解电容还原圆柱形铝壳本体与顶部防爆压痕特征，匹配实物的直径与高度比例；板载的功率电感还原磁芯与绕线区域的结构特征，肖特基整流二极管、可调电位器、贴片阻容元件也均按照实物的外形、安装位置完成建模，各元件之间的排布间距完全贴合实际电路板的布局逻辑，还原了元件高低错落的装配层次。材质与渲染环节，为PCB基板赋予深蓝色阻焊层材质，表面还原丝印层的IN+、IN-、OUT+、OUT-标识字符，金属安装孔赋予镀锡金属材质；电解电容赋予深灰色哑光塑壳与顶部银色金属封边材质，主控芯片散热片赋予黑色哑光导热塑料材质，电位器的调节旋钮赋予棕铜色金属材质，接线端子赋予亮银色镀锡金属材质，不同元件的材质质感区分清晰，渲染后可直观呈现实物的视觉效果。结构设计上完整还原了模块的功能分区：高压输入侧、主控降压区、储能滤波区、低压输出区的布局清晰，各元件的装配关系准确，既可以用于电子结构设计的参考演示，也可用于电源类产品的装配适配校验，建模过程中对元件干涉情况做了校验，保证各虚拟元件之间无穿模、错位问题，整体模型结构完整，细节还原度高，可直观展现LM2596降压模块的完整装配形态。
