通用机械式千分表精密测量构件

　　在机械加工现场的工序间检测、工装夹具调装、设备装配精度校准环节，千分表是一线操作人员和质检人员手边最常用的接触式位移测量器具，这套三维建模还原的通用型2英寸量程千分表，完整复现了实物的装配关系与外形边界，可直接用于虚拟装配场景下的检测工位布局、测量工装干涉校验，也能作为教学演示场景下的量具结构拆解素材。从实际使用场景来看，这类千分表通常搭配磁性表座固定在机床床身、工装基板或者专用测量台架上，测头垂直抵靠在被测工件表面，当工件存在尺寸偏差、形位公差超差或者装配位置偏移时，测杆的轴向位移会通过内部的齿轮放大机构传递到表盘指针，操作人员可以直接通过刻度盘读取微米级的位移偏差，在车床卡盘装夹找正、铣床工件坐标系对刀、磨床进给精度校验、装配线轴系同轴度调整等场景下，这类千分表的使用频率远高于其他复杂测量设备，因为它不需要外接电源、读数直观、抗车间油污干扰能力强，对使用环境的要求极低。从模型的设计还原思路来看，建模过程优先保证了安装边界尺寸的准确性：测杆的伸出段直径、表壳的外径尺寸、上下测杆的同轴度、表耳的安装孔位都和实物保持一致，避免在虚拟装配时出现安装位不匹配、干涉检查误判的问题；结构上拆分了表壳、测杆、测头、表盘压圈几个核心部件，没有做过度的内部齿系细节还原，因为面向布局选型和装配演示的场景下，外部轮廓和安装接口的准确性优先级远高于内部传动结构的复刻，过度还原内部细节反而会增加模型加载负担，影响大装配体下的操作流畅度。

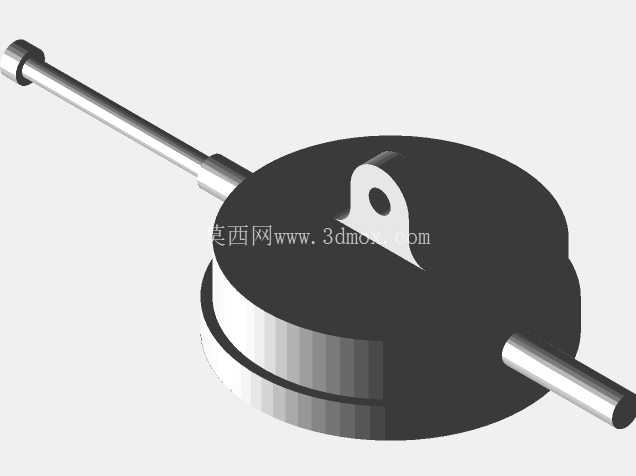

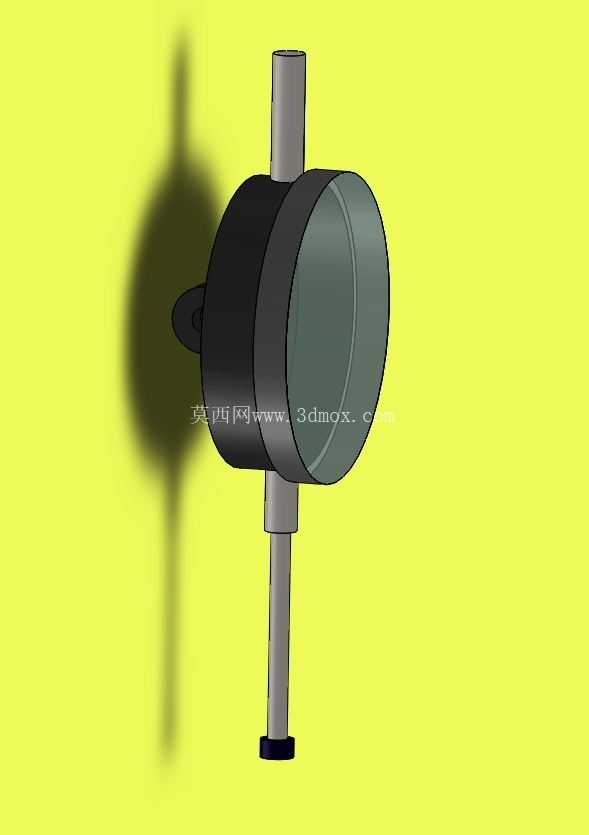

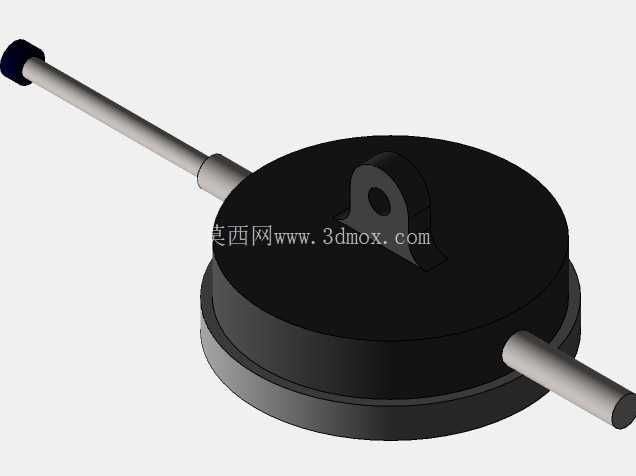

　　从功能特性的还原来看，模型保留了千分表最核心的外形识别特征：圆柱形的表壳主体、上下同轴伸出的可滑移测杆、侧面用于固定表圈的锁紧凸耳、端部的硬质合金测头，这些特征是现场操作人员快速识别量具类型、判断安装方向的关键标识，在做三维作业指导书、虚拟实训课件开发时，这些特征的准确还原能帮助一线人员快速对应到实物，降低虚拟场景和实际操作的认知差。在实际的设备改造和工位设计过程中，很多设计人员容易忽略量具的安装空间预留，比如在设计专用检测工装时，只考虑了被测工件的放置空间，没有给千分表的表壳旋转、测杆伸缩预留足够的操作空间，导致现场安装时千分表表壳和工装结构发生干涉，无法调整表盘朝向方便读数，这套准确还原外形尺寸的三维模型，可以直接导入到工装设计的装配文件中，提前模拟千分表的安装位置、调整角度、测杆的全行程伸缩范围，校验不同测量位置下表体和周边结构的间隙，避免现场安装时才发现空间不足的问题。

　　另外在做机床附件的配套选型时，设计人员也可以通过这个模型核对千分表和磁性表座夹头的配合尺寸，确认表座夹头的夹持范围是否匹配测杆上部的夹持段直径，提前准备适配的夹持套，减少现场安装的适配工作量。从外形尺寸的边界来看，该款千分表的表壳外径为通用2英寸规格，和市面上绝大多数同量程的机械式千分表安装尺寸兼容，测杆的总行程覆盖常规的形位公差测量范围，测头端部为标准的球面结构，测量时可以减少和被测表面的接触应力，避免划伤工件精加工表面，同时球面接触的对中性更好，即使测杆和被测表面存在微小的角度偏差，也能保证测量数据的稳定性。

　　在装配建模的细节处理上，模型的各部件配合关系和实物保持一致：测杆和表壳的上下导向孔保持同轴，避免出现虚拟装配下测杆歪斜的视觉误差，表壳侧面的锁紧凸耳位置和实物一致，方便模拟表圈锁紧的操作位置，测头和测杆的连接段尺寸符合通用量具的标准接口，可以和不同形式的异型测头做替换装配，满足不同测量场景下的测头更换模拟需求。对于从事机械加工工艺设计、检测工位规划、实训教学资源开发的从业者来说，这类准确还原安装边界和核心外形特征的量具模型，能有效减少三维场景搭建时的建模工作量，不用从零开始测绘实物，直接导入就可以用于布局校验、干涉检查、可视化演示等场景，避免因为模型尺寸偏差导致的设计误判。
