CSWA考试用杠杆式夹持工装结构

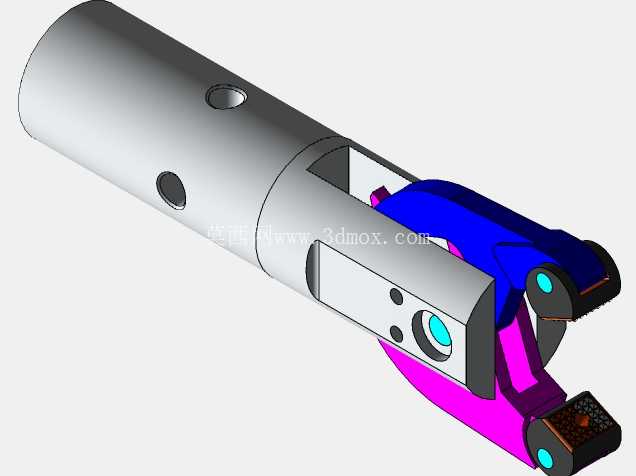

　　这套夹持结构的设计初衷是适配小型工件的快速装夹需求，在精密装配、小件检测工位上，这类结构能替代传统螺栓压紧的繁琐操作，操作人员单手握持即可完成开合动作，装夹单件工件的耗时能控制在两秒以内，在小批量多品种的装配产线上，能大幅降低工位操作的辅助时间占比。从结构布局来看，主体采用圆柱筒身作为承载基体，筒身预留的径向通孔是安装定位销的接口，可直接穿入销轴将整个夹具固定在工位支架或者设备台面上，不需要额外设计转接安装板，筒身的外径尺寸适配常规的工装支架安装孔位，安装时不需要对现有工位做大规模改造，直接替换原有老式压紧夹具即可投入使用。

　　杠杆式的压臂组件是这套结构的核心功能部分，压臂与基体之间通过销轴铰接，铰接点的位置经过力臂比例优化，操作人员在压臂尾端施加较小的按压力，前端的压头就能输出足够的夹持力，针对厚度在3到12毫米之间的片状、小型块状工件，都能实现稳定压紧，不会出现加工或者检测过程中工件移位的问题。压头部分做了仿形接触面设计，和工件接触的区域贴合度更高，不会因为局部压强过大在工件表面留下压痕，针对表面质量要求高的精加工零件，也能直接使用不需要额外加防护垫片。结构内部的复位弹性件隐藏在筒身的空腔内，外部没有裸露的弹性零件，不会因为车间内的切削液、金属碎屑进入弹性件配合缝隙导致卡滞，日常维护只需要定期在铰接销轴位置滴注润滑油即可，不需要拆解整个结构做深度清理。

　　从建模细节来看，所有铰接孔的位置都预留了合理的配合间隙，装配后压臂的开合角度能达到35度，足够满足常规小型工件的取放空间需求，不会出现工件取放时和压臂发生干涉的情况。筒身侧面的观察缺口是特意设计的结构，操作人员装夹工件时可以通过缺口直接观察工件的定位面是否贴合到位，避免因为工件装夹歪斜导致后续加工或者检测出现误差。这套结构同时也适用于CSWA技能考核的建模练习场景，结构中包含了拉伸、切除、旋转、装配配合等典型的三维建模操作要点，练习者可以通过复刻这套结构，掌握实体建模中基准面选择、配合间隙预留、铰接结构运动仿真的相关技巧，建模过程中需要注意筒身内腔和压臂运动轨迹的干涉检查，确保压臂在全行程开合过程中不会和筒身内壁发生剐蹭。

　　在实际产线应用中，这类夹具常被布置在流水线的检测工位、小型零件的铆接工位以及电子元器件的装配工位，相比气动夹紧结构，它不需要外接气源管路，布置位置更加灵活，不会因为车间气源压力波动导致夹持力不稳定；相比手动螺旋夹紧结构，它的操作效率提升四倍以上，操作人员长时间重复操作也不会产生明显的手部疲劳。结构上所有的棱边都做了0.5毫米的倒角处理，没有尖锐的边角，操作人员日常操作时不会被划伤，符合车间工装的安全设计要求。压臂表面做了差异化的着色区分，在装配和维护时可以快速识别不同的功能零件，降低装配出错的概率。
