铸造工艺用径向摆动铰接结构件

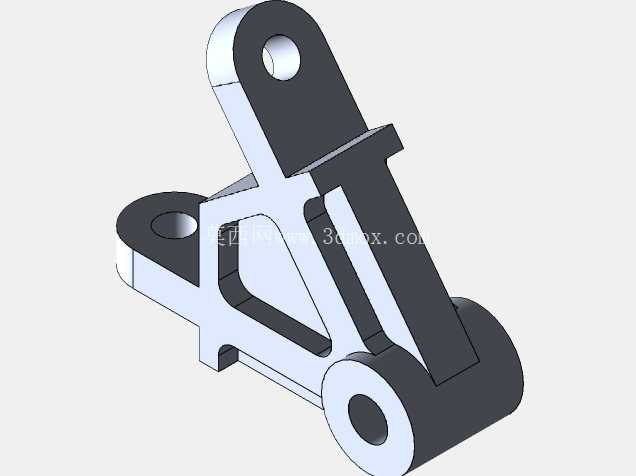

在压铸及重力铸造的生产线配套工装里，这类径向摆动块是模具侧抽芯、顶出协同机构里的核心铰接传力零件，日常会嵌入到铸造模的动模侧摆杆传动组中，承担把直线顶出力转化为定角度径向摆动力的作用，避免抽芯过程中铸件内腔的凸台结构被拉毛、变形。从实际工况适配来看，这类零件长期在180-220℃的模具工作温度区间运行，开合模过程中要承受反复的交变冲击载荷，因此结构设计上做了多处应力分散处理：三个铰接孔的孔位同轴度公差控制在0.02mm以内，孔端都做了1.5mm的倒角引导，方便装配时快速穿入销轴，也能减少销轴端部的应力集中；主体的三角加强筋是顺着摆动力的传递路径布置的，筋厚从根部的8mm逐步过渡到端部的4mm，既保证了摆动受力时的结构刚性，又不会因为局部壁厚过大在铸造毛坯阶段产生缩孔缺陷。

从安装边界来看，零件整体的安装包络尺寸适配主流的300-500吨压铸模模架安装空间，底部的圆柱铰接端是固定在模架的支座槽内，上端的单耳铰接孔连接侧抽芯滑块的传动杆，中部的凸台结构是摆动行程的硬限位面，当摆动到设计最大角度27°时，凸台面会和模架上的限位块贴合，避免抽芯过行程损坏铸件成型面。设计过程中特意把摆动副的摩擦面做了高出基体0.8mm的凸台设计，后续热处理淬火后可以单独对摩擦面进行精磨，不需要整体加工整个零件平面，既降低了精加工的工作量，也方便后期维护时只更换磨损的摩擦面垫片，不用整体报废整个摆动块。

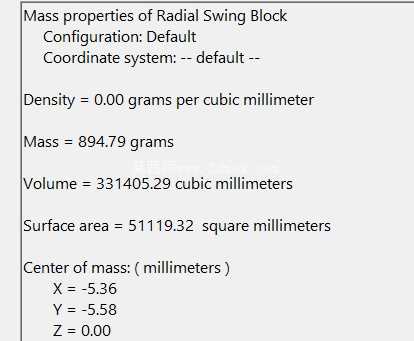

在实际建模过程中，这类零件的建模逻辑要优先保证铰接孔的位置度，先以三个孔的中心连线作为布局基准，再向外延伸构建基体轮廓，筋板的走线要完全贴合力流走向，避免出现直角转折的应力集中区域；零件上的减重槽不是随意开设的，是在拓扑优化后去除了非受力区域的材料，在保证整体刚性满足12kN径向载荷下变形量不超过0.03mm的前提下，把零件整体重量降低了22%，也减少了零件自身的材料成本与热处理时的热变形量。

从装配适配性来说，三个铰接孔的孔径都采用了H7的公差带，和配套的g6公差销轴形成间隙配合，保证长期往复摆动时不会出现卡滞，孔内预留了润滑脂槽的安装位置，可以在定期维护时加注高温润滑脂，降低铰接副的磨损速度，延长整套模具的连续生产周期。这类摆动结构除了用在铸造模具的抽芯机构上，经过尺寸调整后也可以适配到自动化生产线的摆杆送料机构、工装夹具的夹紧摆动单元中，核心的铰接传力逻辑是通用的，只需要根据实际载荷大小调整筋板厚度、铰接孔直径即可快速衍生出适配不同工况的变体零件。建模时要注意所有的棱边都做了R0.5的圆角处理，避免热处理时出现应力开裂，也能减少装配过程中锐边划伤操作人员的风险，零件的安装基准面做了0.01mm的平面度要求，保证装配时和模架基面完全贴合，不会出现安装倾斜导致的摆动卡滞问题。
