在线式型材角度切割加工设备结构

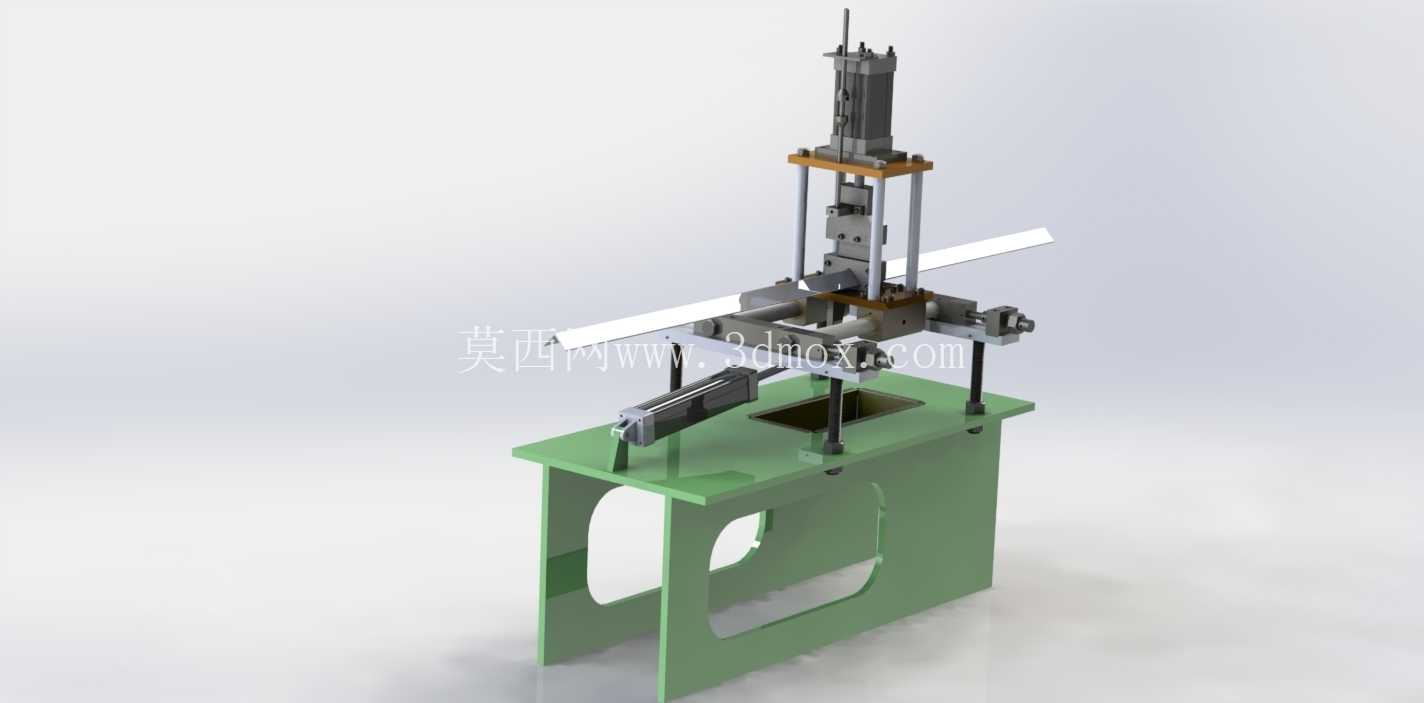

　　这款在线式角度切割设备，主要面向长型材连续生产线上的定角裁切工序，常见于型材辊压成型、冷弯挤出的产线末端工位，适配长条状异型材、薄壁金属条、工程塑料型材的在线角度切断作业，区别于离线式单工位切割机，该设备可直接对接连续送料的产线节拍，无需额外转序搬运，能大幅减少长型材周转过程中的形变、磕碰问题，尤其适配表面质量要求高的装饰型材、精密导轨型材的加工场景。设备整体采用立式压料配合横向进给裁切的布局，底部为一体式焊接机架，机架台面预留裁切落料缺口，下方可对接废料收集溜槽，裁切产生的边角料可直接通过缺口落入收集装置，避免切屑堆积在台面上影响型材送料精度。

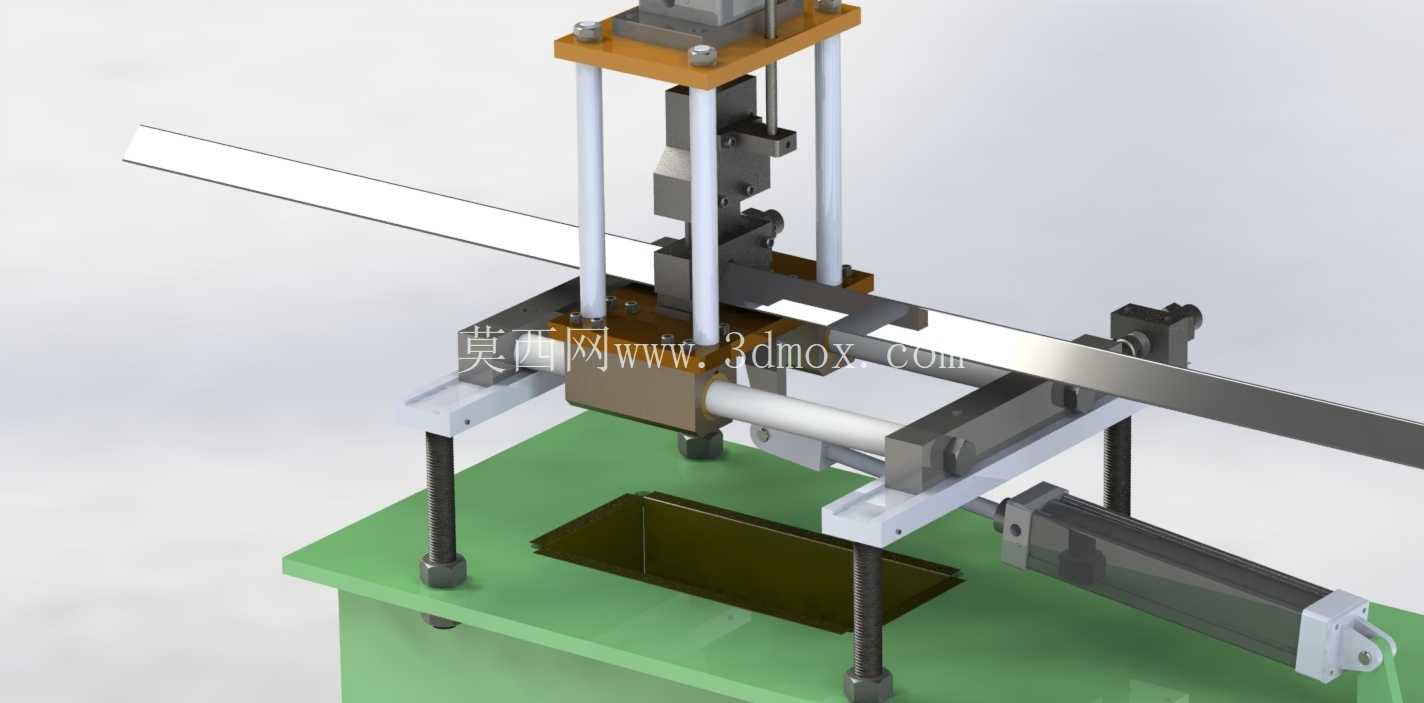

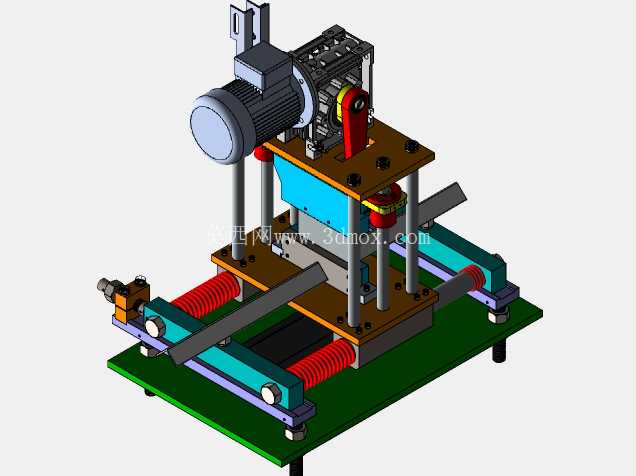

　　机架的安装地脚预留水平调节螺栓孔，可适配车间地面的平整度偏差，安装时需保证台面与上游送料辊道的平面度公差控制在0.2mm每米范围内，避免型材送料过程中出现卡滞、翘曲问题。压料机构采用立式双导柱导向结构，上部驱动单元通过连接板连接压料头，导柱搭配直线轴承做上下运动，压料头的工作面镶嵌聚氨酯防滑垫，既可以保证压紧时型材不会出现横向窜动，又能避免硬质压头划伤型材表面，压料行程可根据待加工型材的高度做调整，适配10mm到80mm高度范围内的不同规格型材，压料到位后触发行程开关给出裁切动作信号，避免空切或者压料不到位导致的裁切崩边问题。

　　裁切执行单元布置在压料机构的侧方，采用直线导轨做横向进给运动，裁切动力头的安装角度可根据加工需求做0到45度范围内的无级调整，调整时通过侧边的角度刻度盘做初步定位，再靠紧定螺钉锁死，可满足不同斜角切口的加工需求，裁切刀具采用硬质合金圆锯片，锯片的防护罩采用半封闭结构，仅留出裁切作业的开口区域，兼顾切屑阻挡与锯片更换的操作便利性。设备的送料导向组件布置在台面的进料侧，采用可调式侧向导轮，导轮的间距可根据型材的宽度做快速调整，导轮表面采用包胶处理，减少型材送进过程中的表面擦伤，导向组件的定位基准与裁切工位的定位面保持共面，保证长型材送进过程中直线度偏差不会累积，避免出现切口角度超差的问题。

　　从设计逻辑上看，该设备优先考虑了在线连续作业的稳定性，所有运动副都采用了密封防护结构，避免裁切产生的细屑进入导轨、轴承等运动部件内部，延长日常维护的周期；气路管线全部采用拖链收纳，随动部件运动时不会出现管线拉扯、剐蹭型材的问题；操作按钮盒布置在设备的前侧方，既方便操作人员触发动作，又不会处于裁切工位的危险区域，兼顾操作效率与安全防护。设备的整体宽度控制在1.2米以内，长度方向含进料导向段总长度约1.8米，可直接嵌入现有型材生产线的工位间隙，不需要对原有产线做大规模改造，安装时仅需对接上游送料的信号接口与车间压缩空气气源即可投入使用，适配多数中小型型材加工企业的产线升级需求。裁切工位的定位靠山采用硬质合金镶条，长期与型材端面接触不会出现磨损凹陷，保证裁切长度的重复定位精度可控制在0.15mm以内，切口的平面度公差不大于0.1mm，可满足后续拼接、装配的精度要求，不需要额外做二次铣削加工，有效缩短整体加工工序链。
