农用悬挂式双折臂喷杆喷雾作业装置

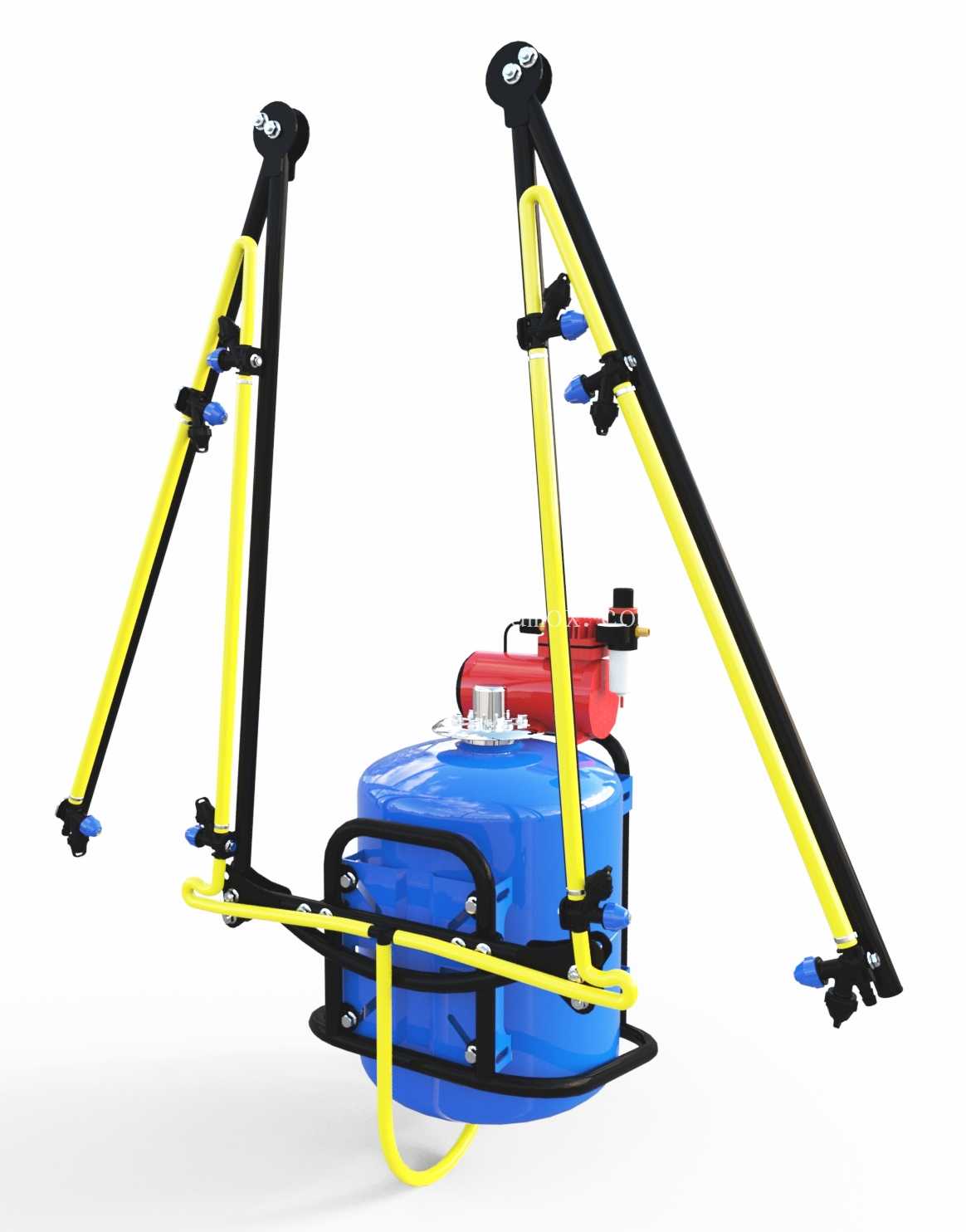

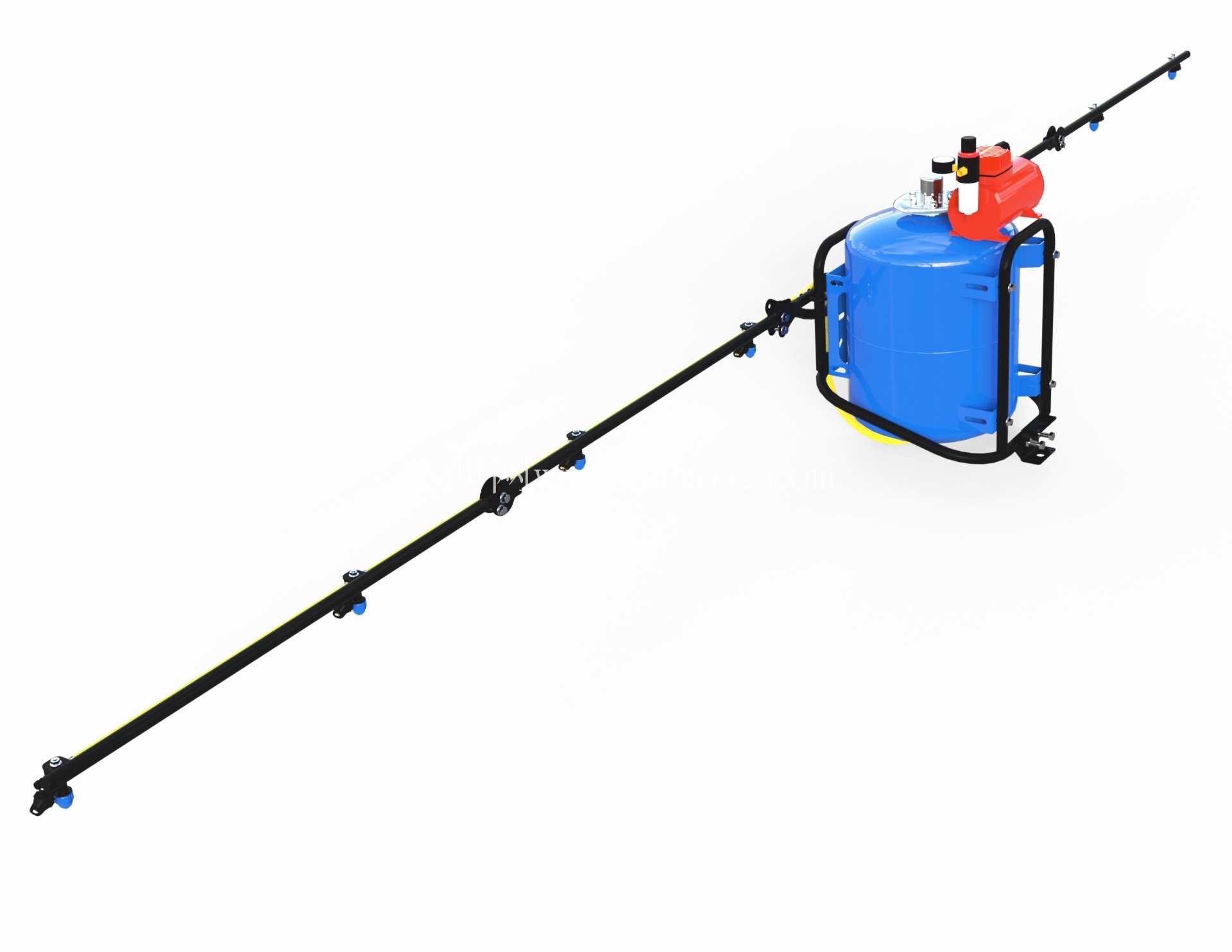

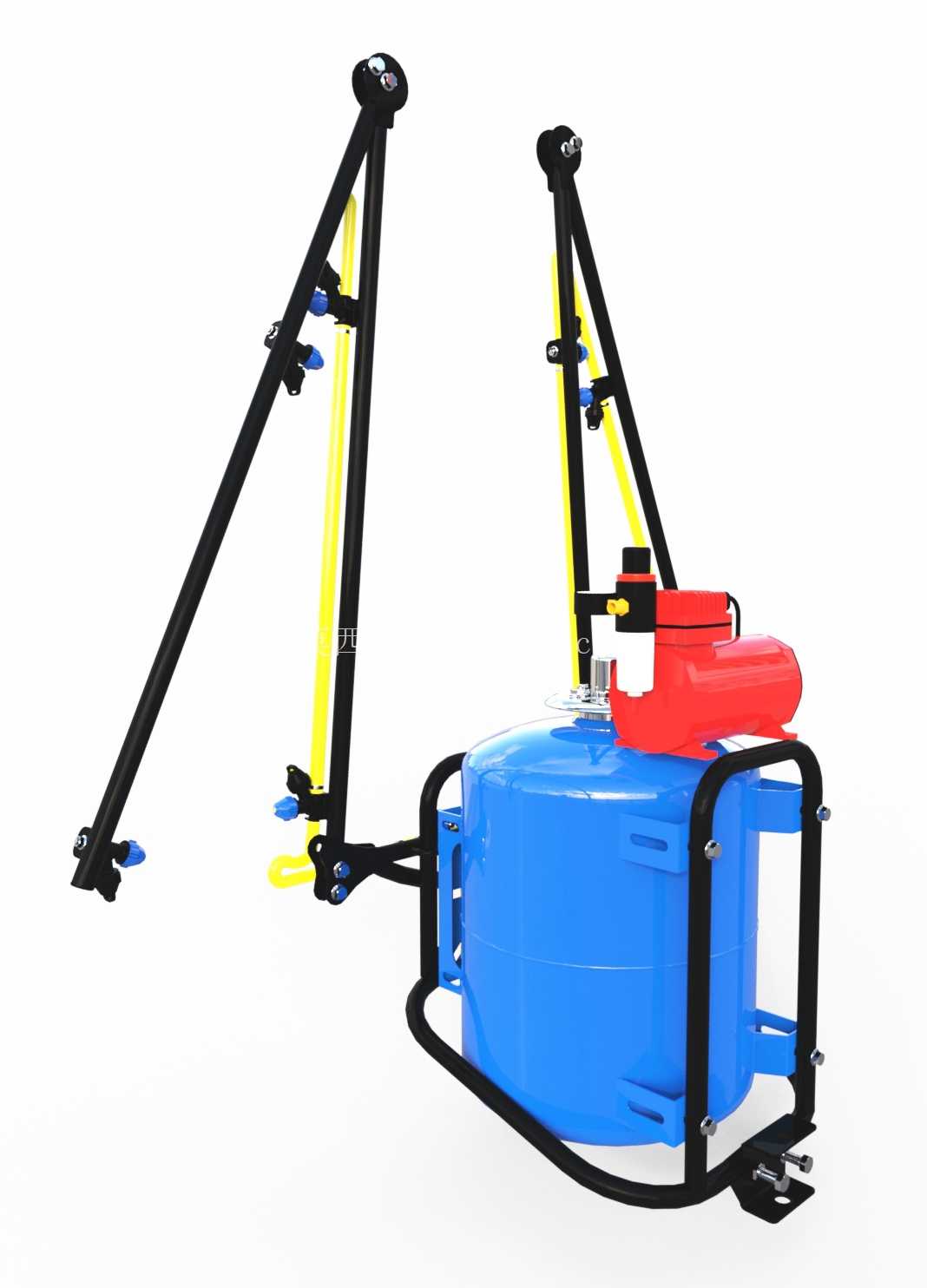

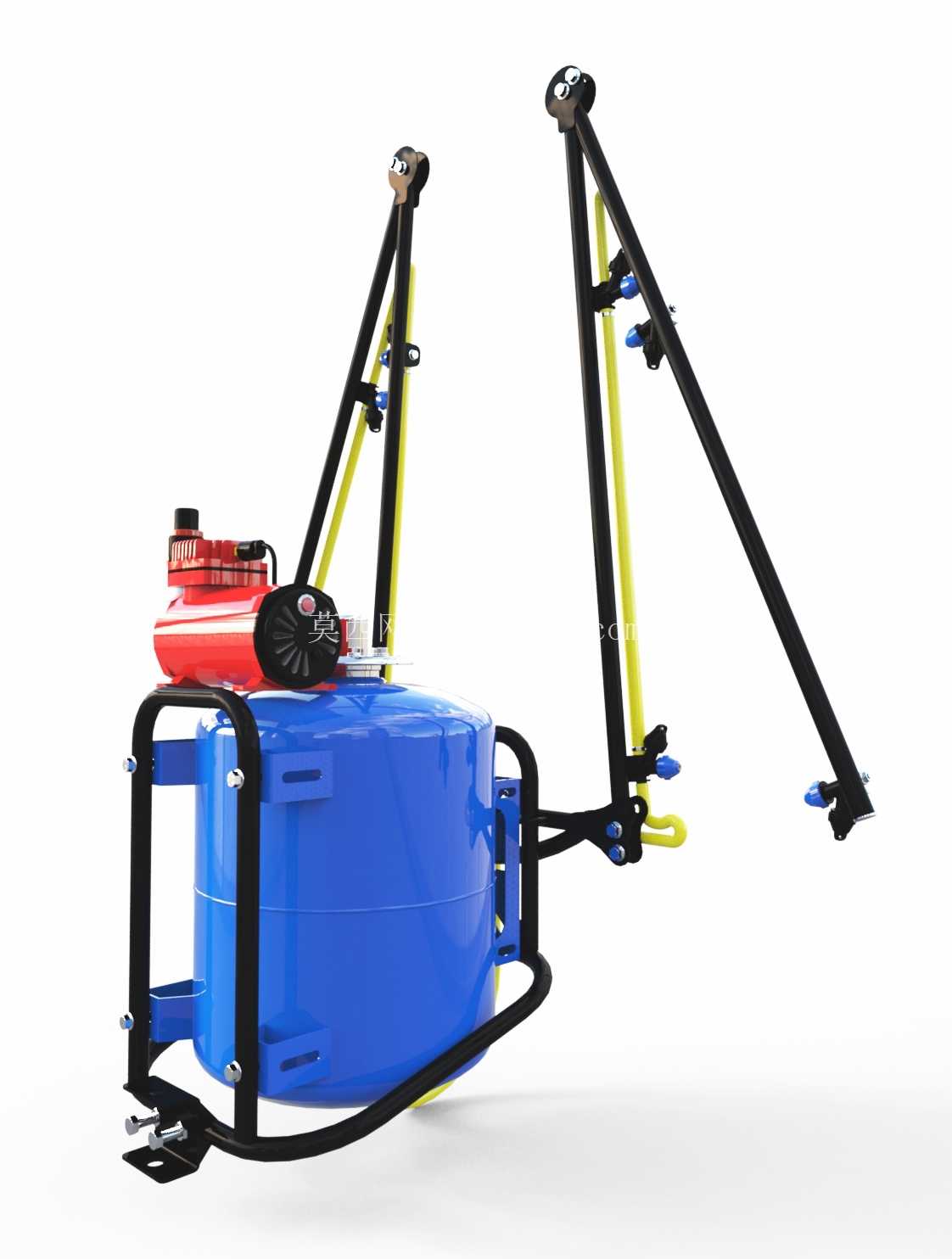

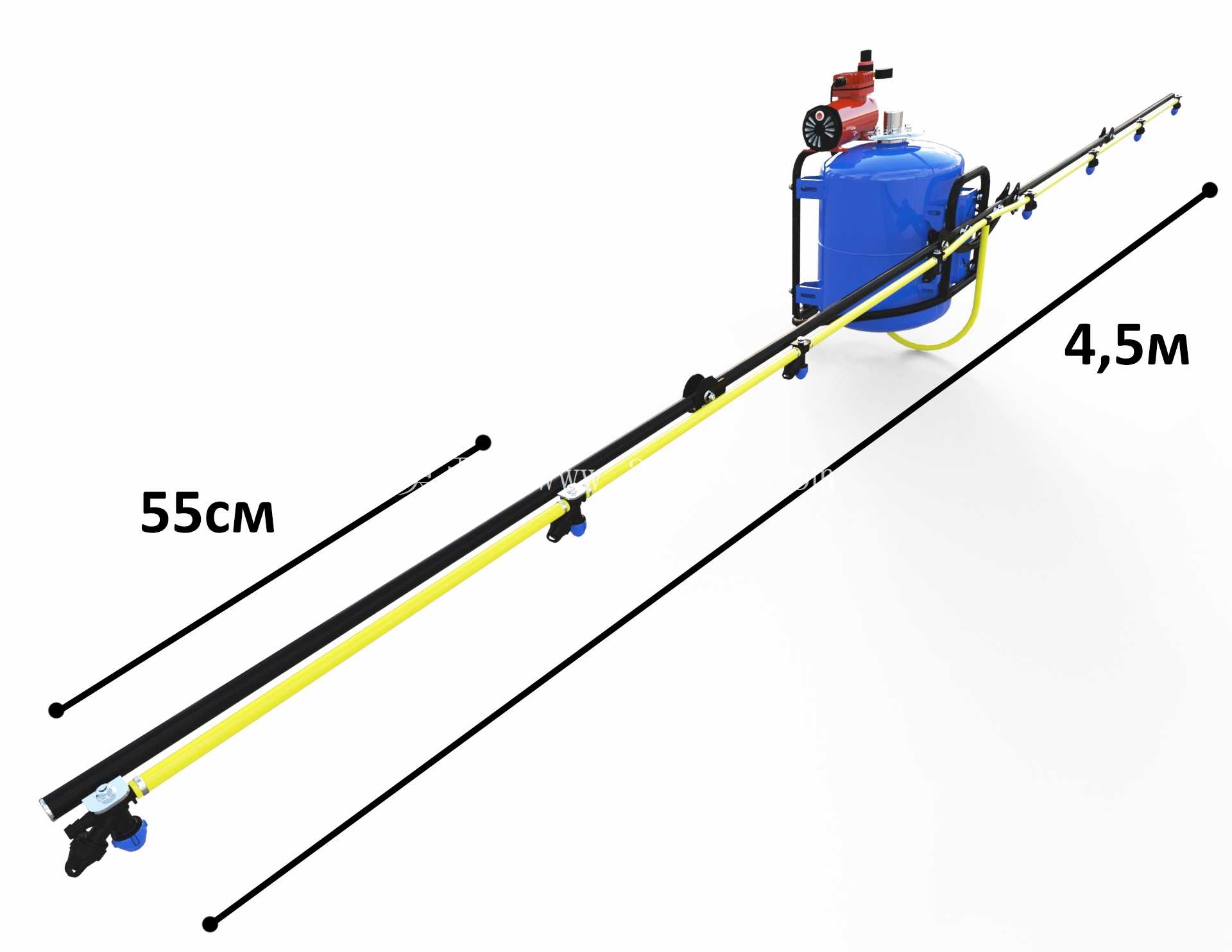

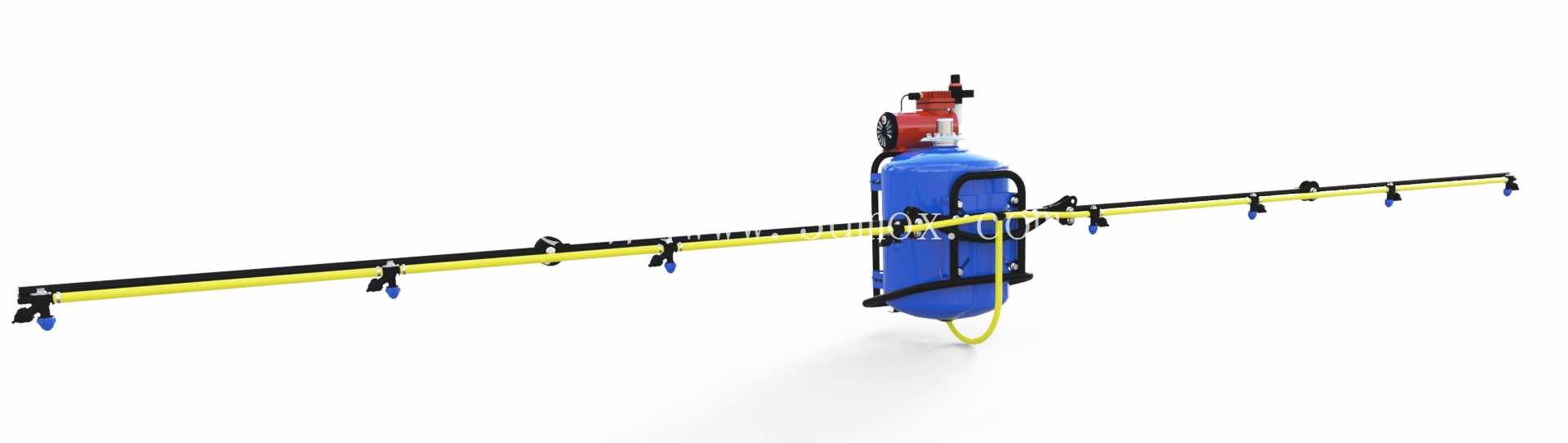

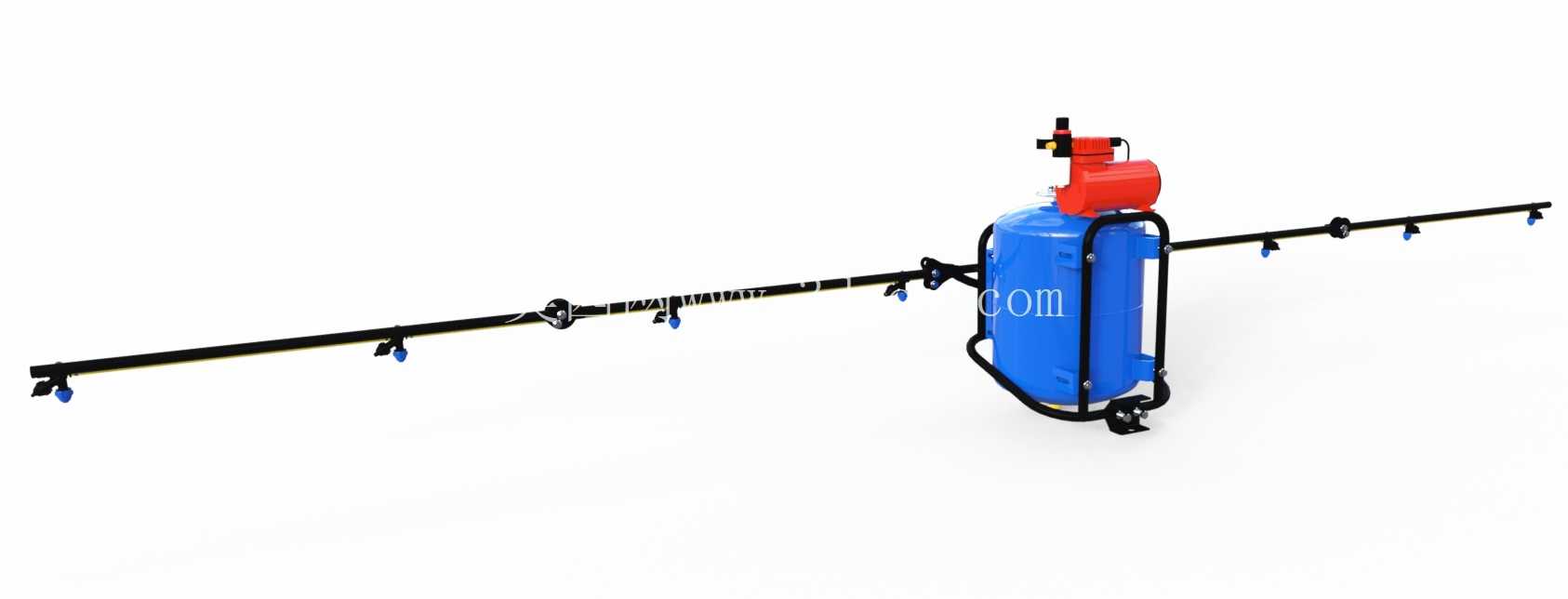

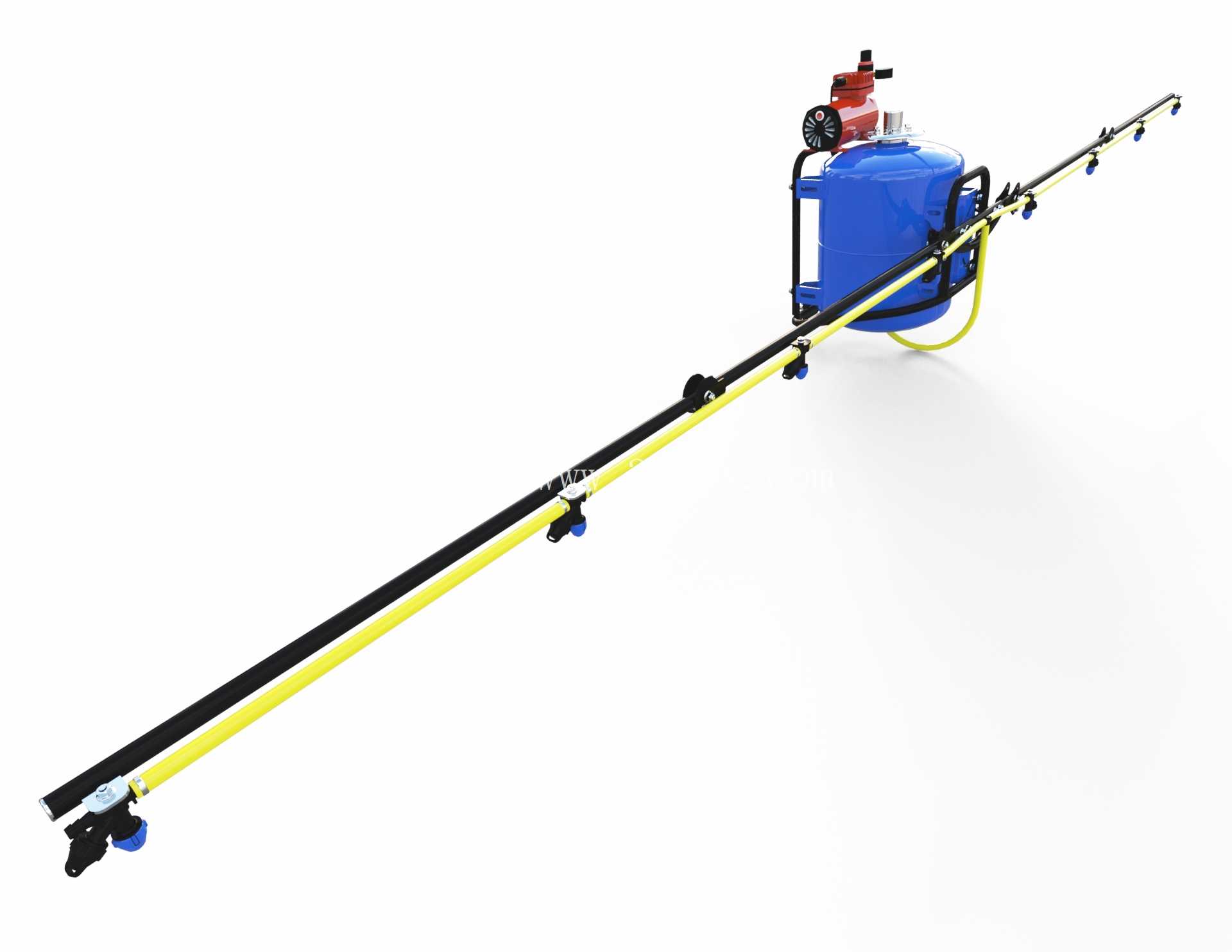

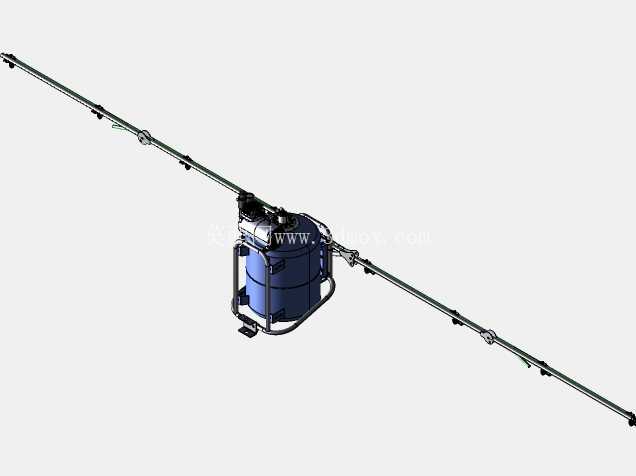

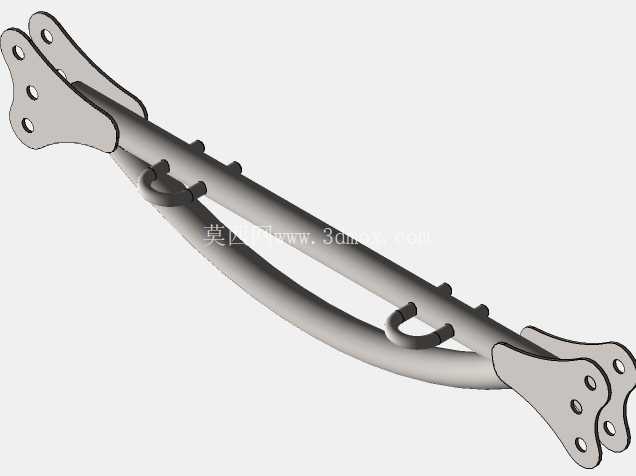

　　这款悬挂式喷雾作业装置，主要适配中小型轮式拖拉机后置三点悬挂接口，是大田作物植保环节的核心作业机具，可覆盖小麦、玉米、棉花等旱地作物的病虫草害防治作业，也可搭配不同浓度的水溶肥完成叶面喷施作业，作业幅宽可覆盖6至8米的常规垄作地块，单箱药液容量适配400升规格，单次加注可完成15至20亩地的连续作业，减少往返加药的空驶行程。从结构设计来看，药液储箱采用滚塑一体成型的圆角结构，外部环绕的黑色方管防护框架，既可以在田间行驶遇到作物秸秆、田埂凸起时避免箱体直接受撞击，也作为喷杆折叠机构、液泵安装的承载基体，框架上预留的安装孔位完全匹配拖拉机后置悬挂的标准挂接点，安装时无需额外打孔改制，挂接后整机重心靠近拖拉机后轮轴线位置，作业行驶时不会因药液晃动出现过大的重心偏移，坡地作业时的侧倾稳定性符合丘陵地带小地块的作业要求。两侧的喷杆采用多段铰接的折叠结构，非作业状态下可向内折叠收拢在储箱两侧，整机收拢后的宽度不超过1.4米，满足农村机耕道、乡村道路的通行宽度要求，转场时无需额外拆卸喷杆部件；作业展开时，喷杆上的多组喷头沿喷杆长度方向等距排布，相邻喷头的喷雾扇面存在15%左右的重叠区域，避免出现漏喷带，喷杆铰接位置设置的弹簧缓冲结构，在作业中遇到田间障碍物、作物秸秆剐蹭时，喷杆可小角度偏转避让，不会出现喷杆弯折、喷头磕碰损坏的情况。

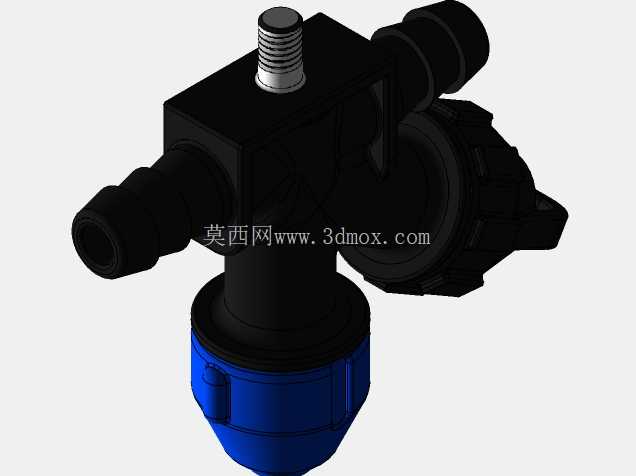

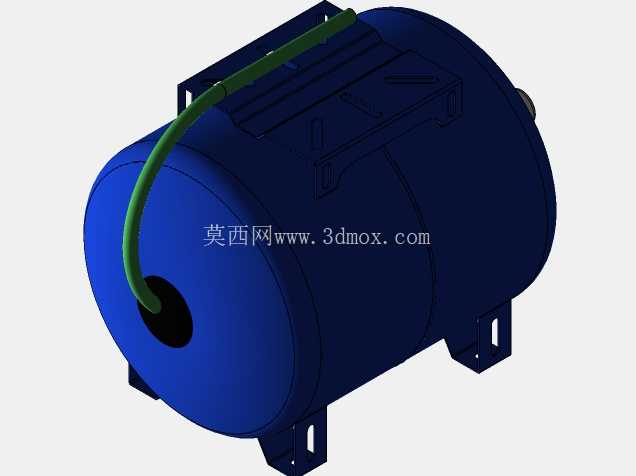

　　动力传输层面，装置配套的隔膜泵通过拖拉机后输出轴取力，泵体输出的药液压力可通过调压阀在0.2至0.5兆帕区间调节，适配不同作物高度、不同药剂类型的喷雾要求，针对苗期低矮作物可调低压力减小雾滴粒径提升附着率，针对高秆作物中后期作业可调高压力增大雾滴穿透性，让药液能够到达作物中下部叶片位置。喷杆上的喷头采用快插式接口，日常维护更换喷头时无需工具即可完成拆装，不同雾化角度的喷头可根据作业需求快速替换，比如喷施除草剂时选用扇形雾喷头，喷施杀虫剂时选用空心圆锥雾喷头。

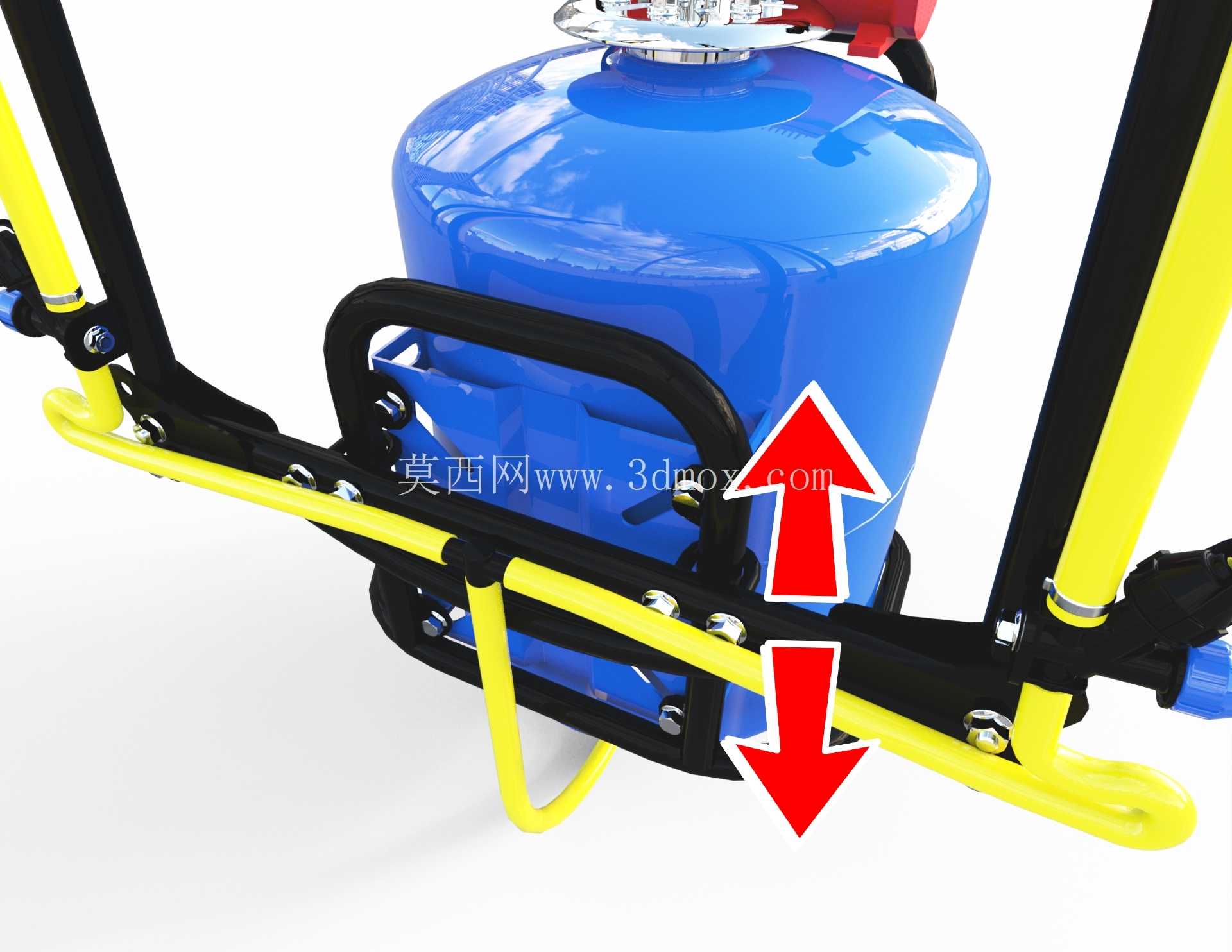

　　储箱顶部设置的大口径加液口，内置双层过滤网，可在加注药液时过滤掉药渣、杂质，避免管路、喷头出现堵塞，加液口旁的液位观察管可直观显示箱内剩余药液量，作业人员在拖拉机驾驶位即可快速判断剩余作业时长，提前规划加药点位置。从安装边界来看，装置挂接后整机纵向长度不超过1.2米，不会超出拖拉机后轮过多，倒车转向时不会出现尾部剐蹭田埂的情况，喷杆展开后的最低作业高度可调节至距地面0.3米，最高可抬升至距地面1.8米，适配不同生长周期的作物高度需求，折叠后的喷杆最高点距地面高度不超过2米，可顺利通过农村常见的限高杆、林下作业通道。

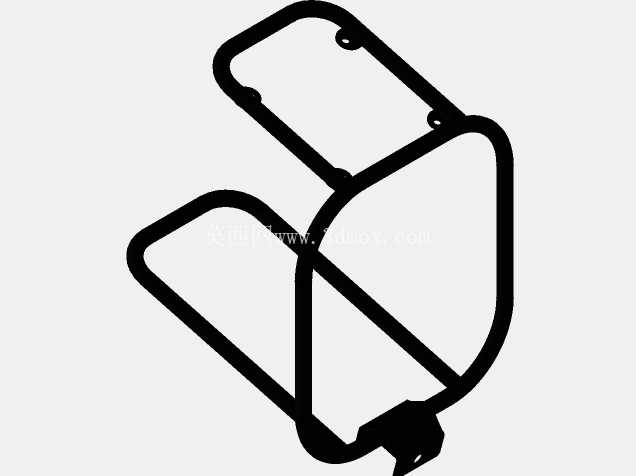

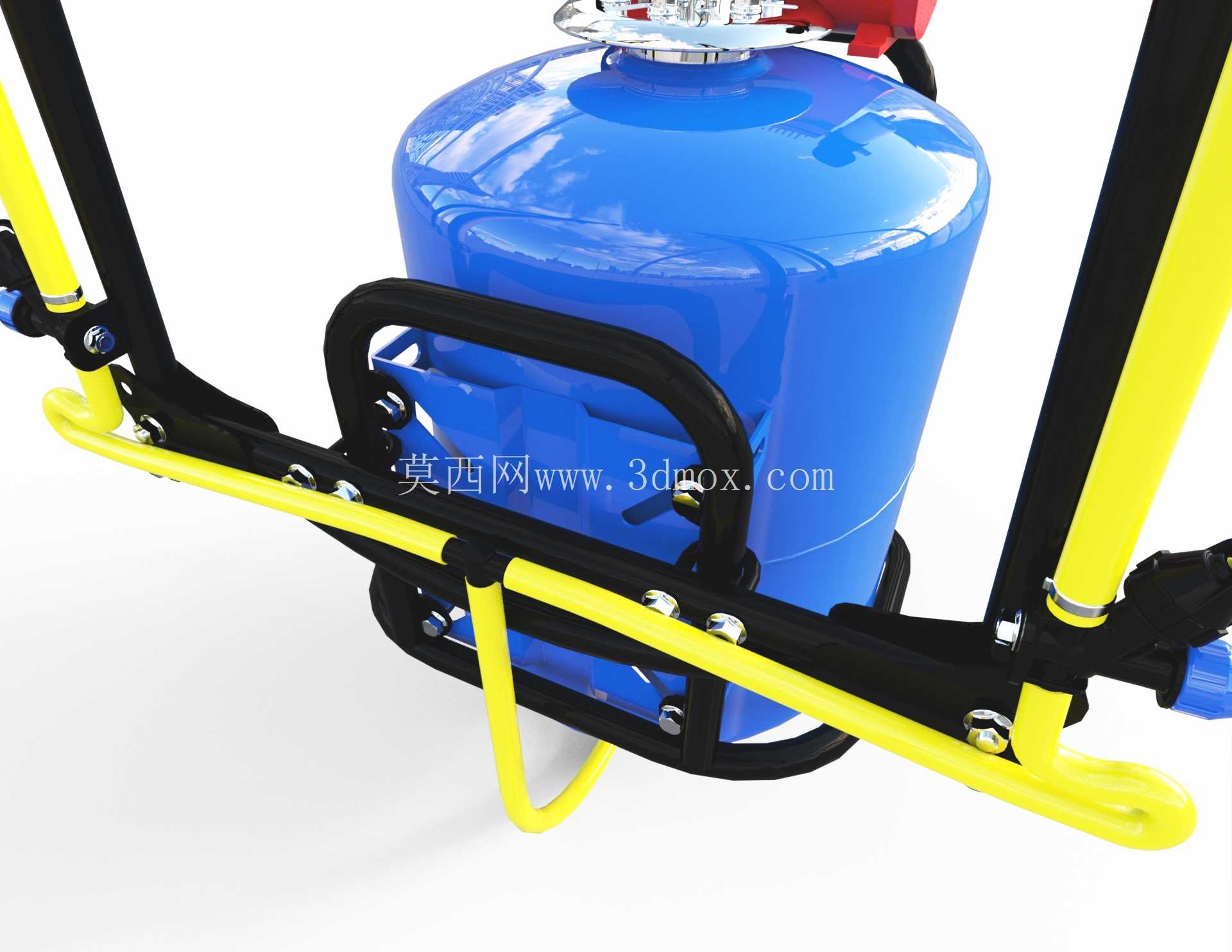

　　整套结构的受力点均集中在外部防护框架上，储箱本身仅承受药液的静压力，不会因安装受力出现开裂漏液的问题，框架表面采用喷塑处理，长期接触农药、田间泥水也不易出现锈蚀，铰接位置的销轴均设置有黄油嘴，日常保养时可定期加注润滑脂，减少铰接位的磨损，延长整机的使用寿命。在实际作业场景中，该装置相比传统的担架式喷雾器，作业效率可提升8至10倍，作业人员无需背负药桶在田间行走，大幅降低劳动强度，同时喷杆的喷雾均匀度远高于人工手持喷枪作业，可减少农药的过量使用，降低农业生产的投入成本。
