行星齿轮减速传动机构三维设计作品

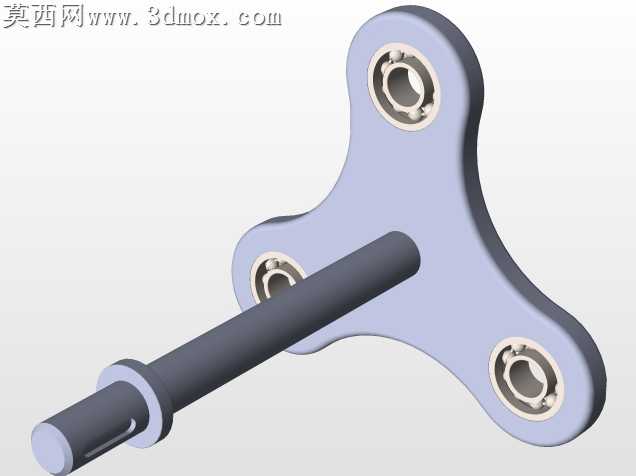

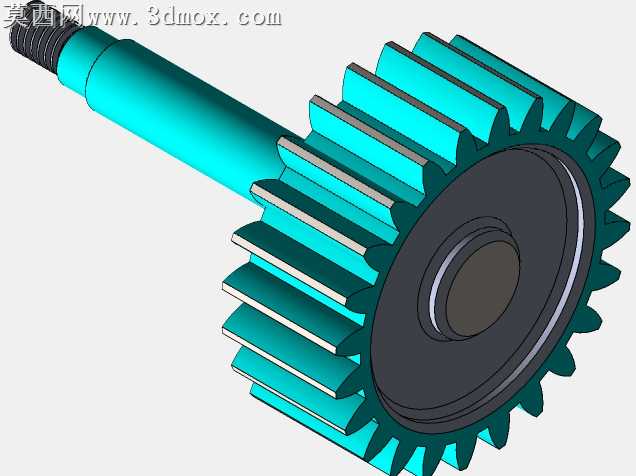

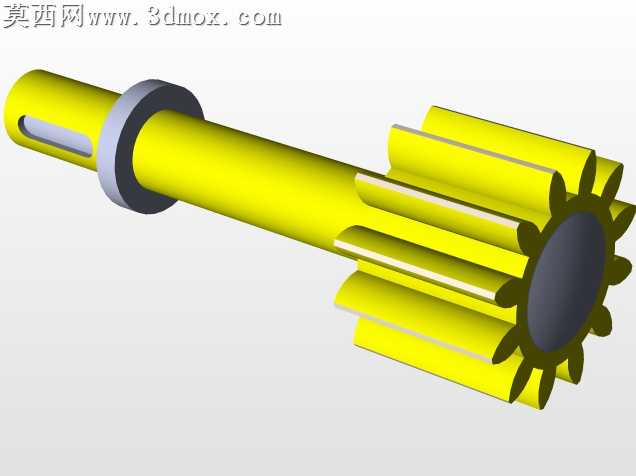

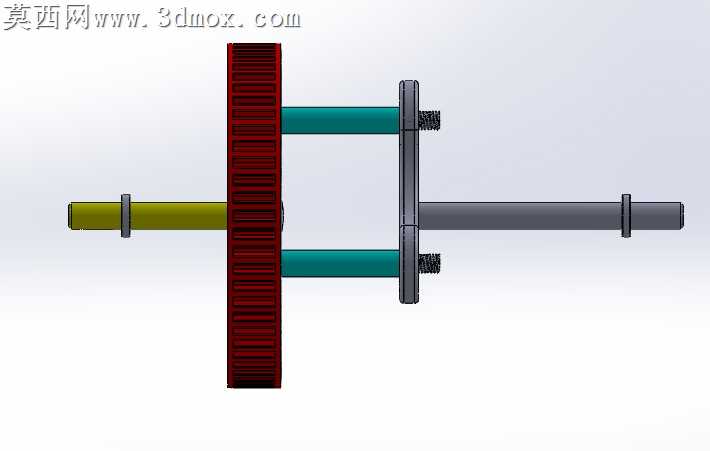

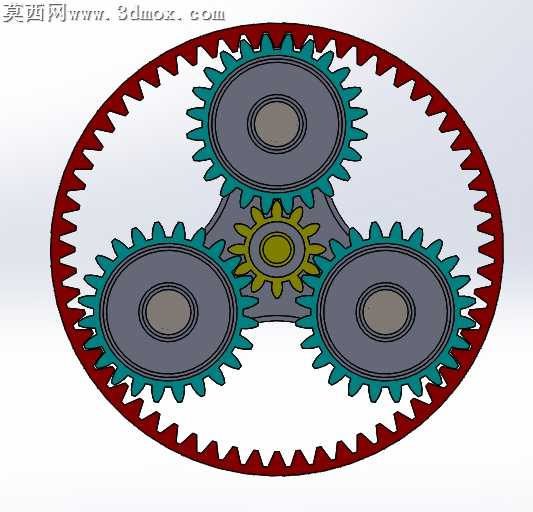

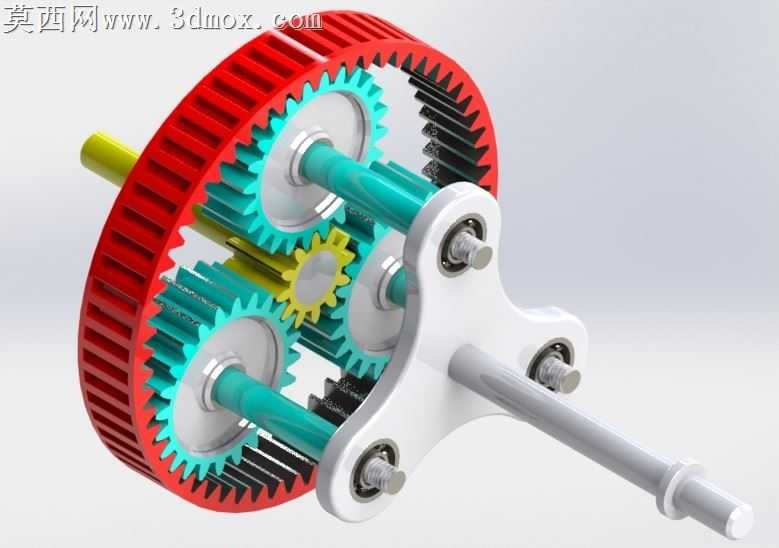

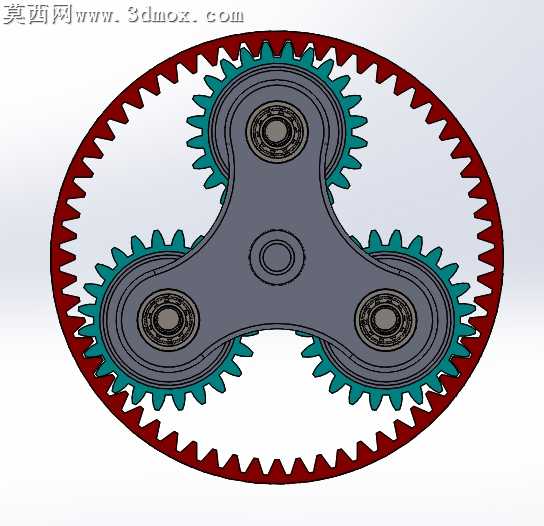

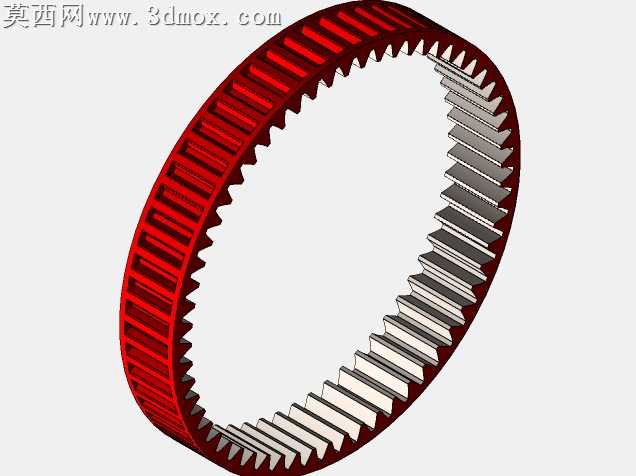

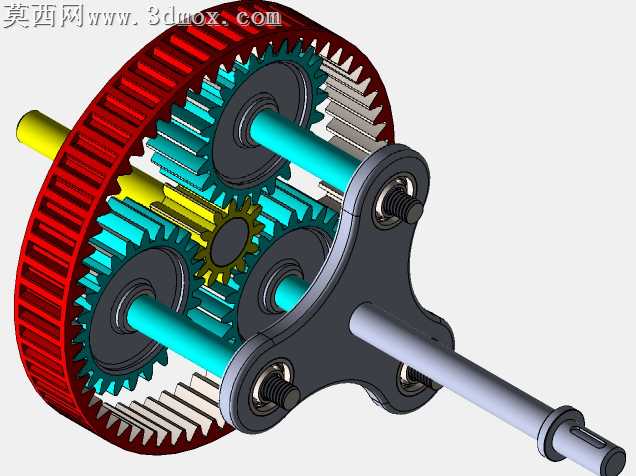

本作品为行星齿轮传动机构的三维设计成果，建模阶段严格遵循行星轮系的传动原理进行参数化搭建，首先确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心齿轮参数，保证各轮齿的啮合间隙符合机械设计标准，避免传动过程中出现卡滞或侧隙过大的问题。建模过程中对齿廓曲线进行精准拟合，采用渐开线齿形的标准生成逻辑，还原真实齿轮的啮合接触形态，同时对行星架的支撑结构、输入输出轴的装配定位、行星轮的销轴连接结构逐一进行细节建模，确保所有零部件的装配关系完全符合实际机械装配要求，各配合面的公差预留符合常规机械加工的装配逻辑。材质与渲染阶段，针对不同零部件的功能属性匹配对应的材质表现：内齿圈外部采用红色工程塑料质感材质，模拟轻量化减速箱的外壳包覆效果；行星轮与太阳轮采用青蓝色金属漆材质，凸显齿轮加工件的金属质感与精密加工属性；行星架采用哑光灰白色金属材质，体现结构支撑件的厚重稳定感；输入输出轴采用亮银色金属材质，还原传动轴的精加工表面效果；销轴紧固件采用标准金属螺栓材质表现，区分不同功能零件的视觉差异。渲染阶段采用柔和的工作室布光方案，通过多角度光源勾勒出轮齿的啮合细节、零部件的装配层次，同时添加适当的环境反射效果，让整体模型的质感表现更贴近真实工业产品的展示效果，清晰呈现内部轮系的排布逻辑与传动路径。结构设计上，本作品采用典型的NGW型行星轮系结构，太阳轮作为输入端连接动力输入轴，三个行星轮均匀分布在行星架的支撑销轴上，同时与太阳轮、固定内齿圈啮合，行星架作为输出端连接动力输出轴，实现大传动比的减速传动效果，这种结构具备体积小、传动效率高、承载能力强的特点，设计过程中充分考虑了行星轮的均载设计，三个行星轮呈120度均匀排布，保证传动过程中载荷均匀分配到每个行星轮上，提升整体机构的承载能力与运行稳定性，同时对各转动副的位置进行合理布局，避免零部件之间出现运动干涉，完整还原行星齿轮箱的工作原理与结构特征。
