四向变速箱用螺旋伞齿轮结构设计

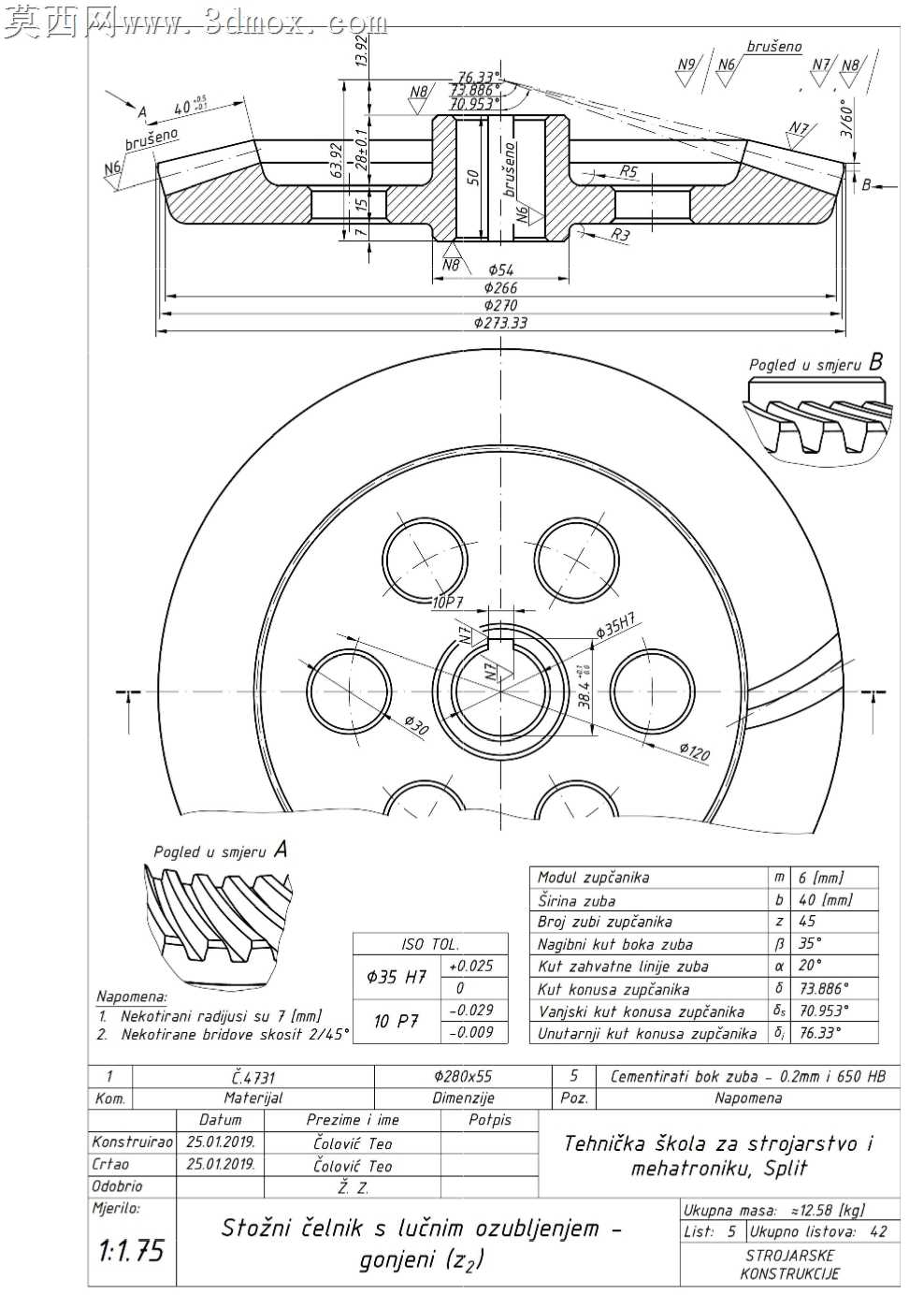

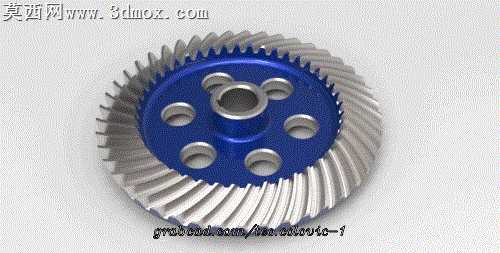

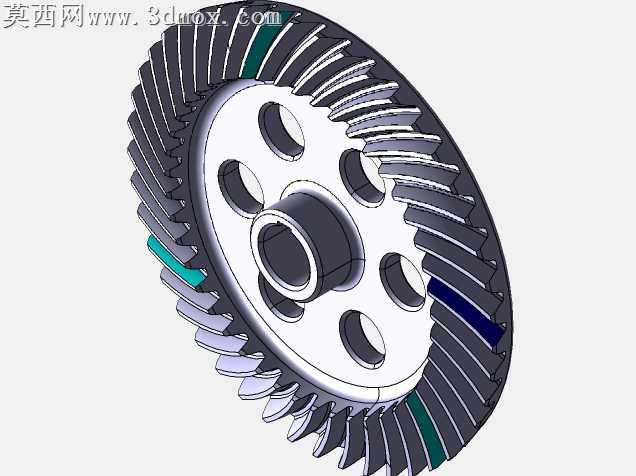

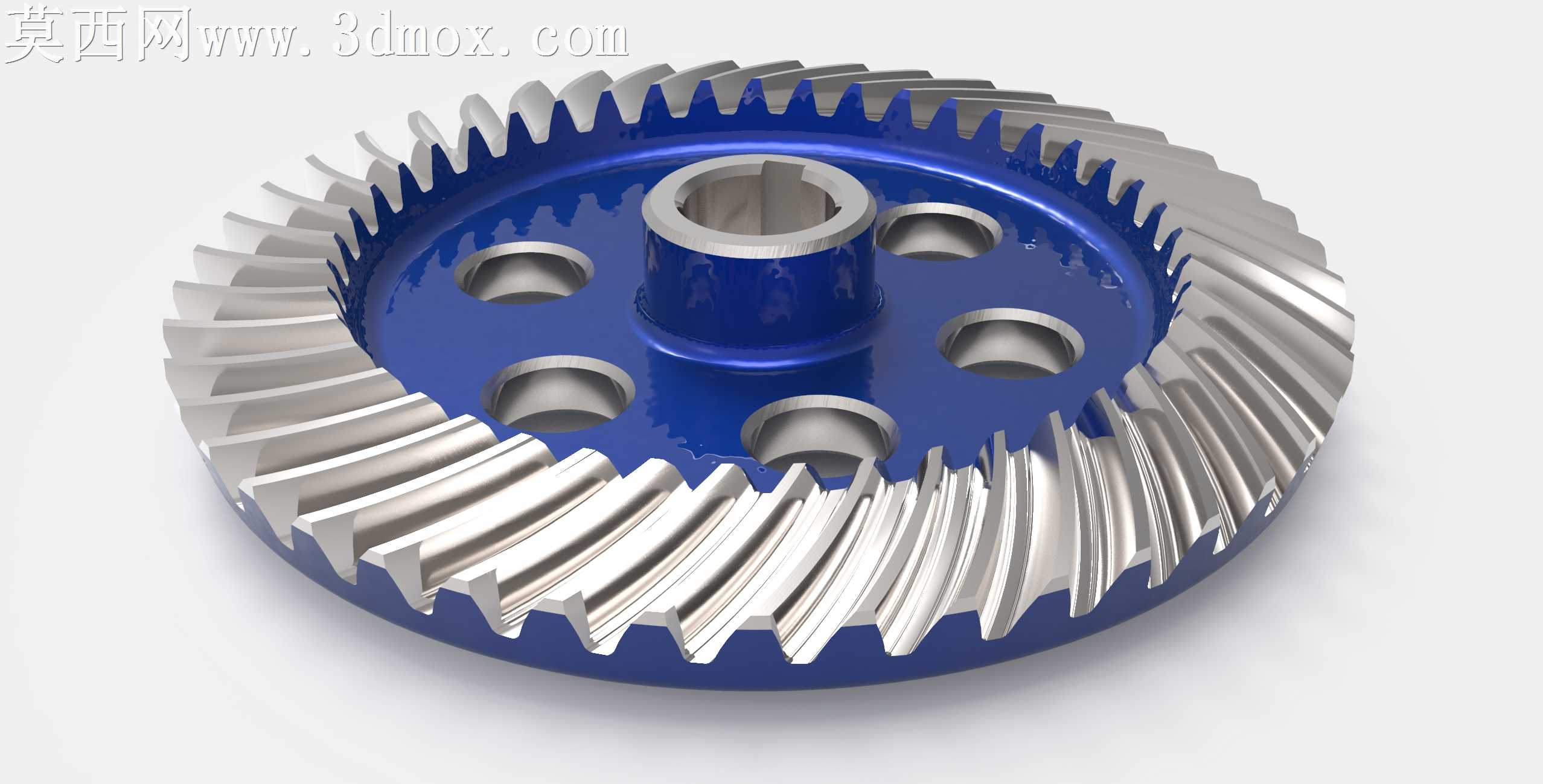

本作品为适配四向变速箱末端作业工况的螺旋伞齿轮设计，整体建模过程严格遵循机械传动设计规范，先完成二维工程图的尺寸标注与公差校验，再基于参数化建模逻辑构建三维实体模型。建模阶段重点还原螺旋伞齿轮的齿形特征，精准控制齿向螺旋角、齿顶高系数、顶隙系数等核心齿形参数，保证齿面啮合区域的接触精度符合传动要求，同时对轮毂安装孔、减重孔、端面倒角、过渡圆角等结构细节逐一还原，严格匹配工程图标注的形位公差与尺寸公差要求，确保安装基准面、定位孔的同轴度、端面跳动等公差符合实际装配需求。模型构建过程中对轮辐的厚度过渡、轮毂与轮辐的连接圆角做了优化处理，既保证零件整体结构强度，又合理控制零件自重，适配变速箱内部紧凑的安装空间。齿形部分采用参数化生成逻辑，可根据模数、齿数、压力角、螺旋角等参数快速调整齿形，保证齿面的渐开线轮廓准确，避免啮合过程中出现卡滞、磨损不均的问题。渲染阶段针对金属零件的材质特性做了精细化调整，还原合金钢零件经机加工后的表面质感，区分齿面精加工区域与非加工面的粗糙度差异，对端面、孔位的加工纹理做了真实还原，同时通过光影调整清晰展示齿轮的剖面结构、轮齿啮合形态、各部位的尺寸关系，可直观呈现零件的装配逻辑与传动原理。设计过程中充分考虑螺旋伞齿轮在变速箱末端的高负载传动需求，对齿根过渡圆角做了强化处理，降低应力集中风险，同时对安装定位面的尺寸精度做了严格把控，保证齿轮装配后与配对齿轮的啮合间隙符合设计要求，可实现平稳的动力换向传输，满足四向变速箱多方向动力输出的传动需求。
