活塞式压缩机主机铸造壳体结构设计

这款壳体是中小型往复活塞式空气压缩机的核心承载基体，在常规工业气源供给场景中承担着整机核心部件定位、承压密封、载荷传递的关键作用，常见于车间集中供气站、小型工业气动工具动力源、汽修门店气源配套这类工况，工作时需要承受气缸往复运动产生的交变振动载荷、内部压缩空气的脉动压力，同时还要为曲轴连杆机构、气缸套、进排气阀组提供精准的安装定位基准，避免运动部件出现同轴度偏差导致的偏磨、漏气问题。

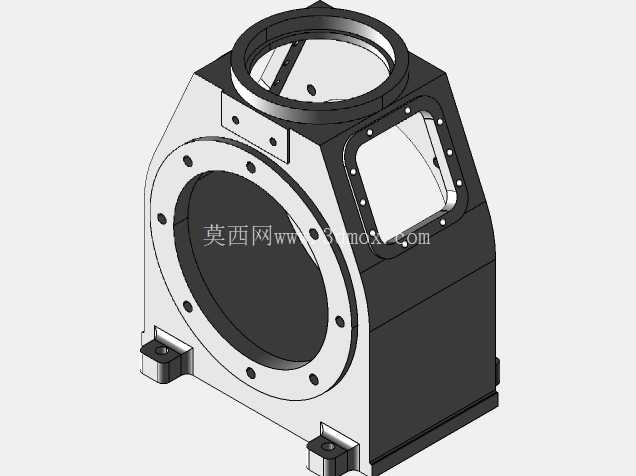

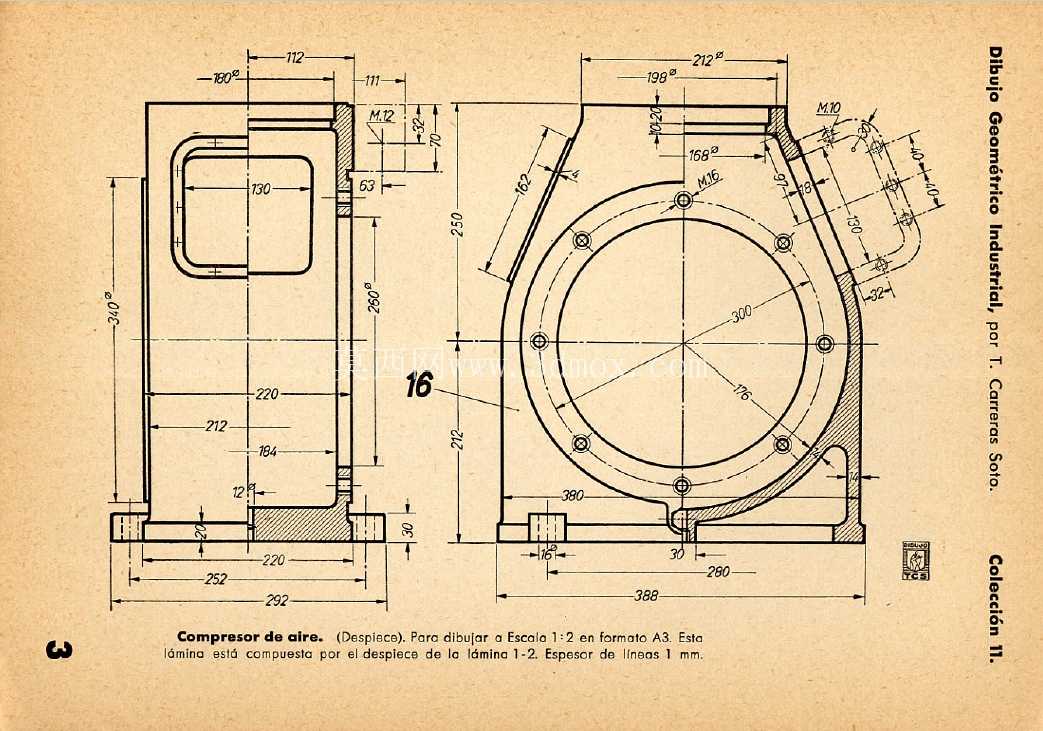

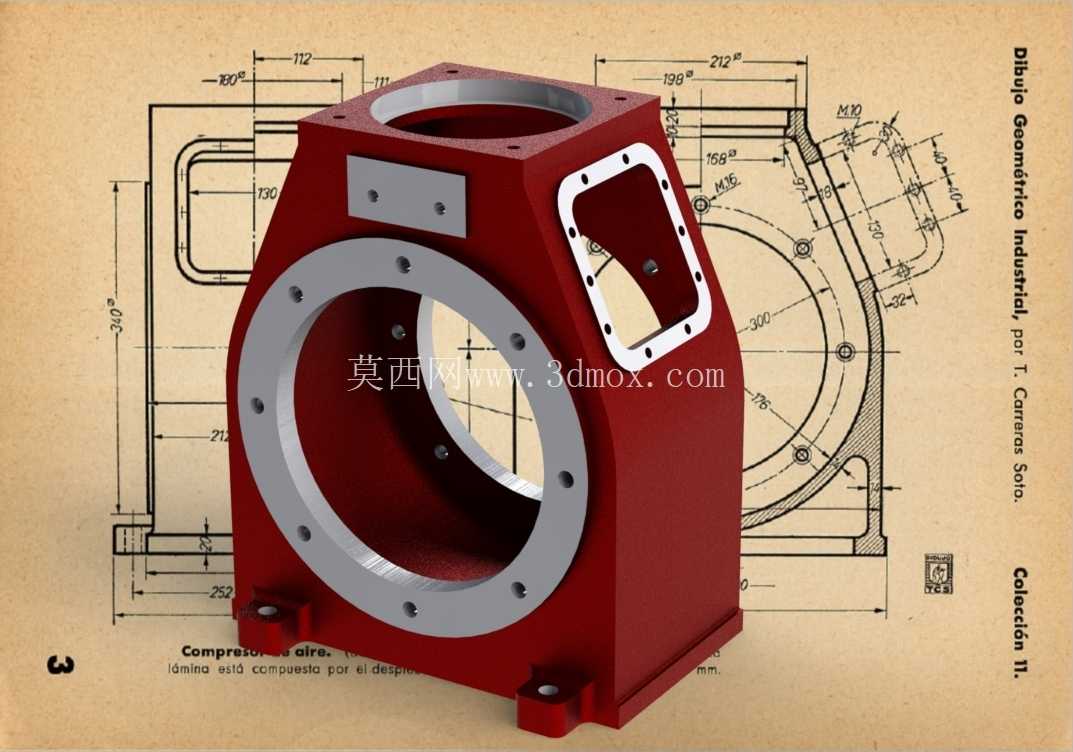

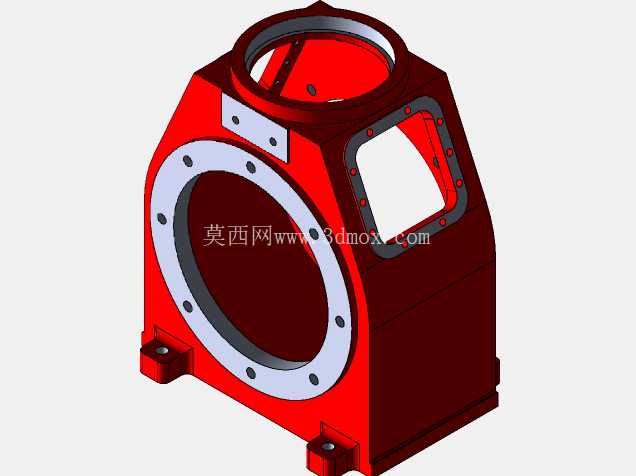

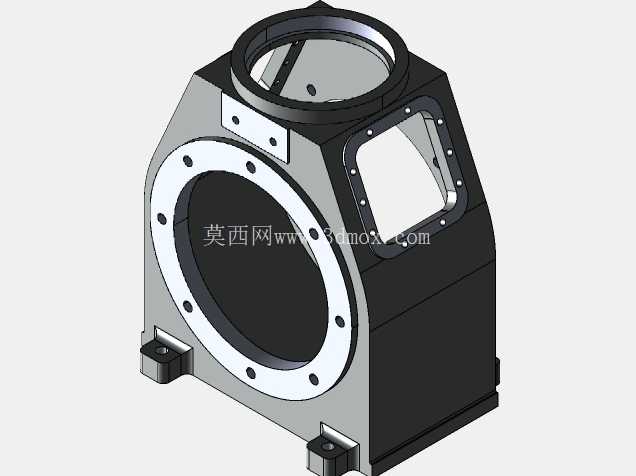

从结构设计逻辑来看，整个壳体采用一体化铸造成型后二次机加工的工艺路线，主体为箱式承力结构，正面大尺寸圆形法兰面是气缸套的安装位，法兰周向均匀布置的螺栓孔用于压紧气缸套密封端面，加工时需要保证法兰端面与内部曲轴安装腔的轴线垂直度，否则会导致活塞运行时出现偏摆，加剧活塞环磨损。顶部的圆形开口是曲轴箱的检修与轴承安装位，侧面带密封槽的异形开孔用于安装视油镜或者侧盖，既可以观察内部润滑油液位，也能在检修时不用完全拆解壳体就调整连杆螺栓。底部的两个带安装孔的支脚是整机的固定接口，设计时特意加大了支脚与安装基础的接触面积，螺栓孔周边做了局部加厚处理，用来抵消压缩机运行时的往复惯性力，避免长期运行后固定螺栓出现疲劳断裂。

在安装边界的尺寸控制上，壳体正面气缸法兰的止口尺寸需要与对应规格的气缸套外径做过渡配合，公差带控制在H7/k6区间，既保证装配时的同轴度，也能避免过盈量太大导致装配后气缸套变形。侧面异形开孔的密封槽深度统一控制在2mm，宽度适配3mm直径的O型密封圈，装配后压缩率保持在25%左右，既能防止曲轴箱内的润滑油泄漏，也能避免外界粉尘进入箱体内部污染润滑油。底部支脚的安装孔中心距需要匹配标准的压缩机公用安装底座，孔位做了长圆孔设计，允许安装时有±2mm的位置调整量，降低现场安装时的对中难度。壳体内部的曲轴腔壁厚做了差异化设计，承力部位壁厚达到12mm，非承力的观察窗周边壁厚控制在8mm，在保证整体刚性满足1.2MPa工作压力要求的前提下，尽可能降低铸件整体重量，减少铸造时的缩孔缩松缺陷。

实际应用中，这类壳体的铸造材质通常选用HT250灰铸铁，材料本身的阻尼特性可以很好地吸收压缩机运行时的振动，降低整机运行噪音，铸造完成后需要经过时效处理消除内应力，避免后续机加工或者使用过程中出现变形。机加工工序的安排遵循先粗后精的原则，先以铸造毛坯的基准面粗加工各个安装面，留1mm的精加工余量，等时效处理完成后再精加工各个配合面、螺栓孔，保证各个安装位的形位公差符合设计要求。设计时还在壳体的加强筋布置上做了优化，在气缸法兰与支脚之间、顶部轴承位与侧面开孔之间都布置了三角形加强筋，筋板厚度为壁厚的0.8倍，既不会因为筋板太厚导致铸造时出现热节，也能有效提升壳体的整体刚性，减少运行时的结构形变。需要注意的是，壳体内部的润滑油道是铸造时直接铸出的，油道的转角位置都做了圆弧过渡，避免润滑油流动时出现阻力过大的问题，保证曲轴连杆机构的润滑充分，减少运动部件的磨损。
