立式单缸空气压缩机组结构设计

项目分类:压缩机 发布时间:2026-05-21 ID:1149857
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计
  • 立式单缸空气压缩机组结构设计

这套立式单缸空气压缩结构,主要面向小型工业气源供给、车间气动工具动力配套、教学实训拆装演示场景设计,整体采用立式直列布局,将压缩缸体与曲轴传动箱做一体化集成设计,能在有限的安装占地内实现稳定的压缩空气输出。从实际应用角度看,这类中小排量的压缩单元,常作为小型机加工车间气动夹具、气动扳手、吹尘工位的独立气源,也可配套在小型自动化生产线中作为单点增压气源使用,相比大型螺杆式压缩机组,它的结构更简单,维护拆解难度更低,对安装场地的承重、空间要求更小,适合分散式工位的气源配套。

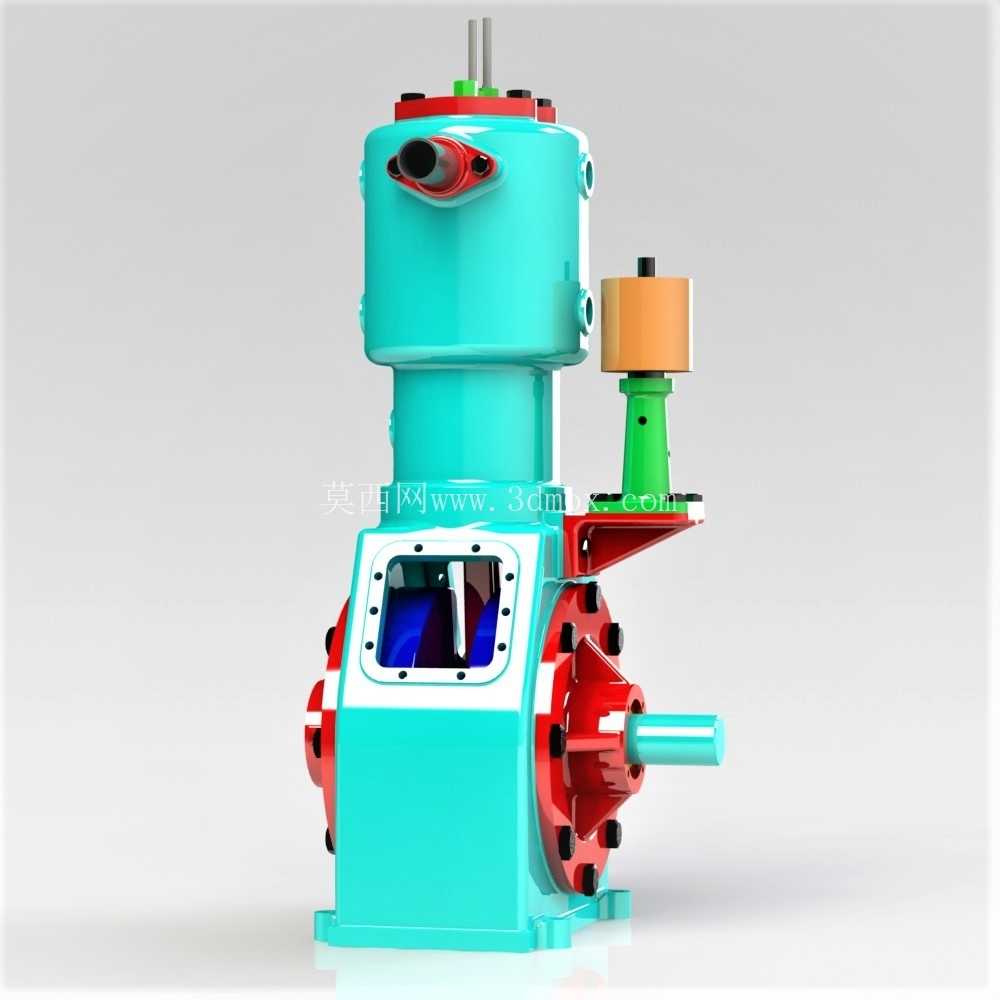

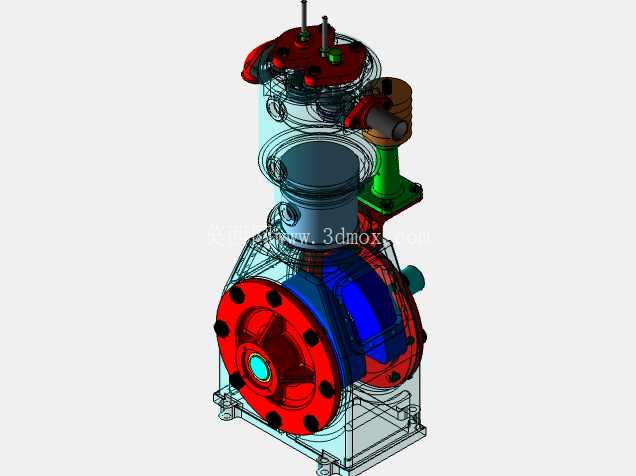

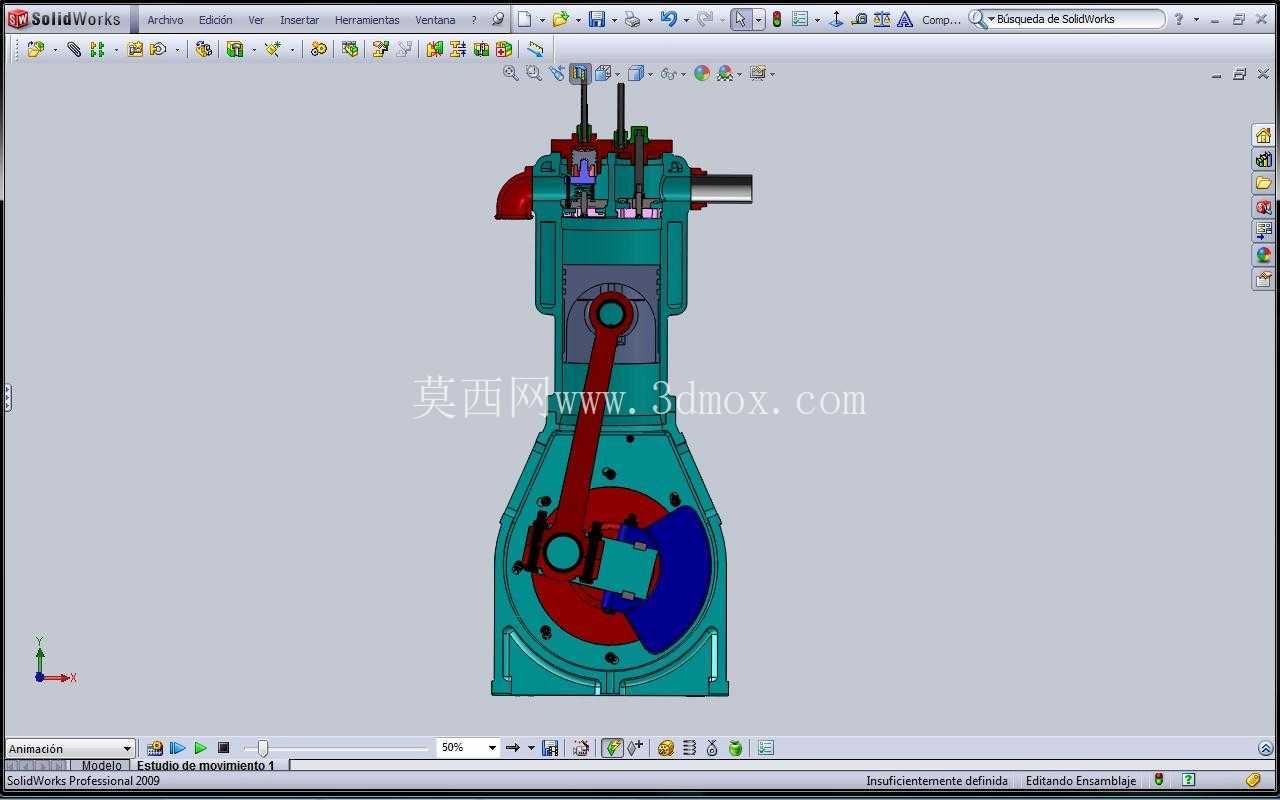

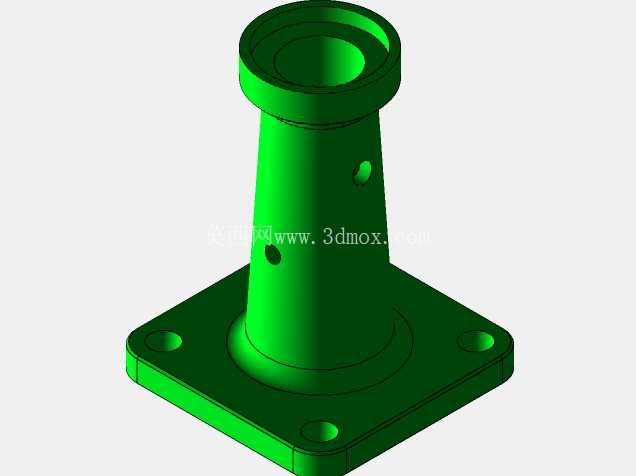

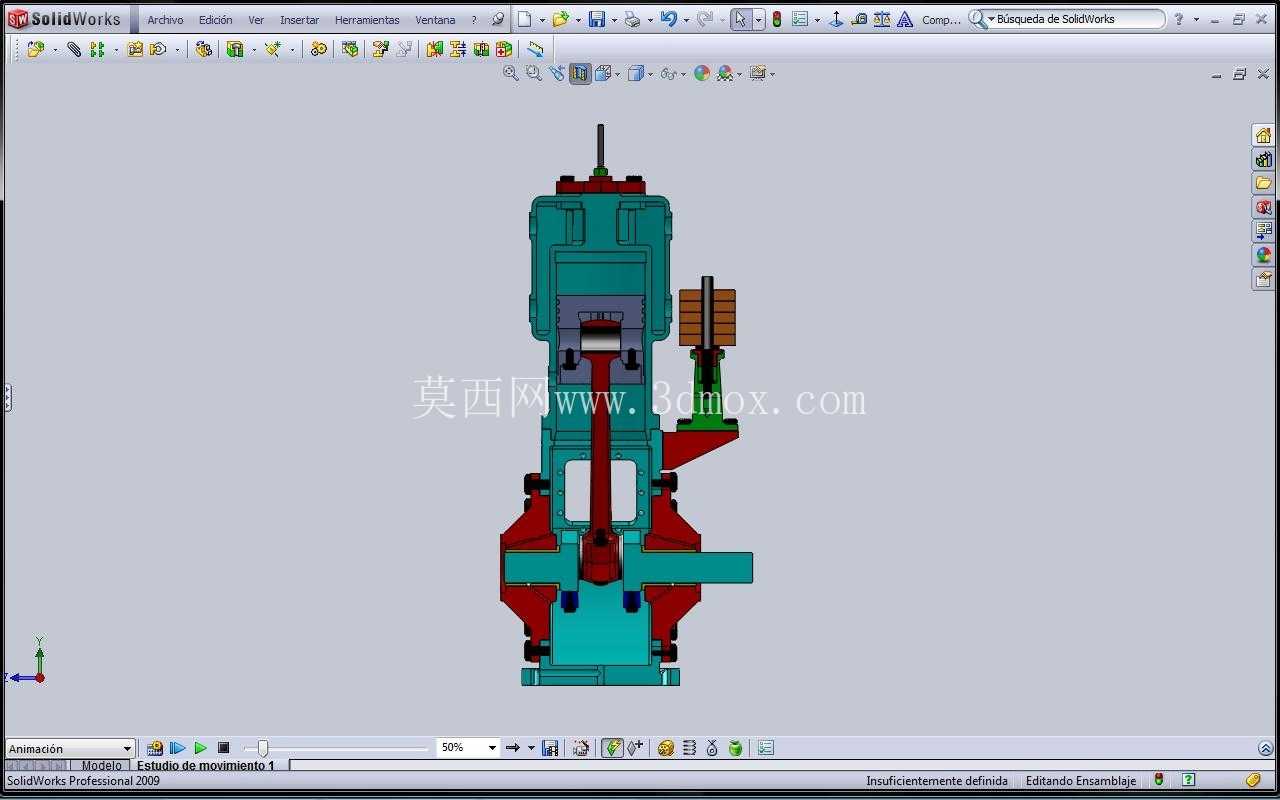

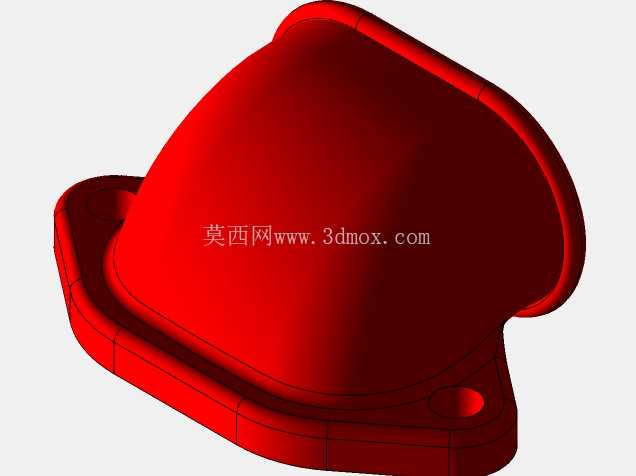

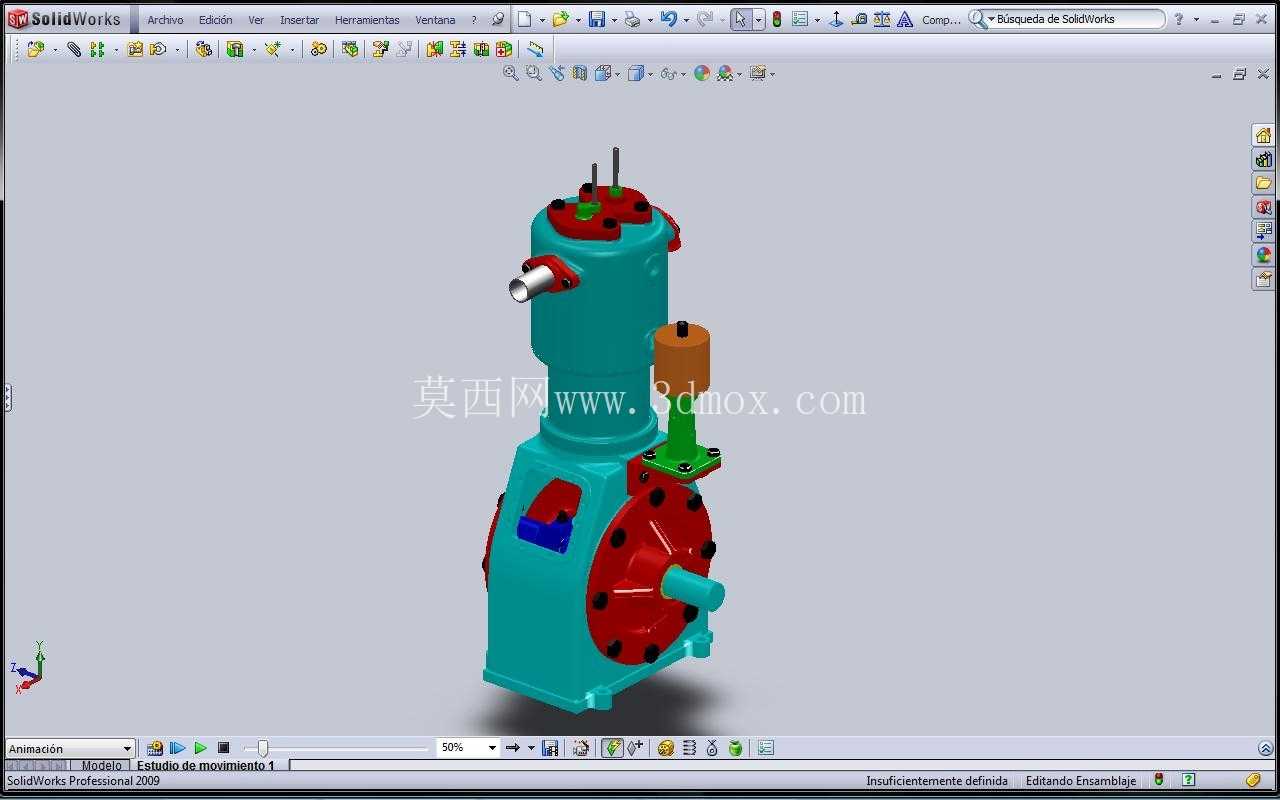

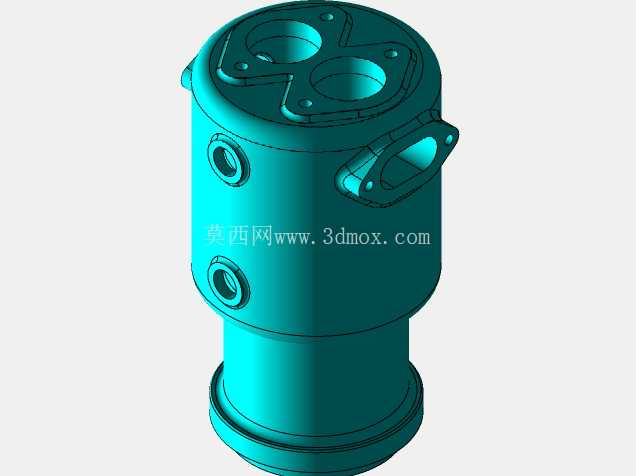

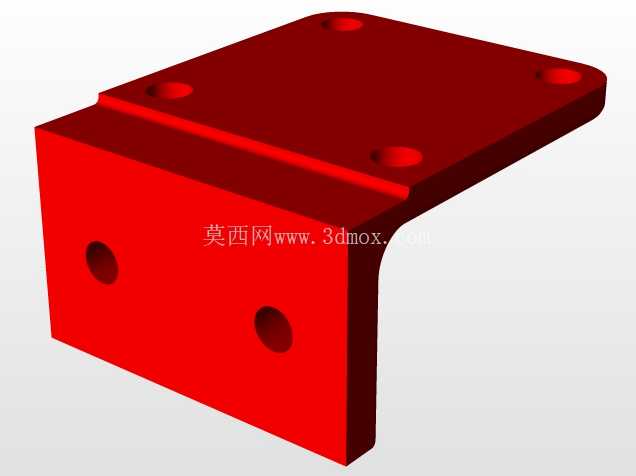

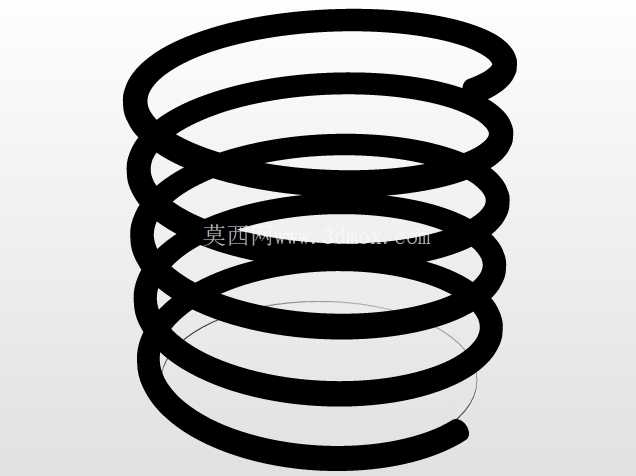

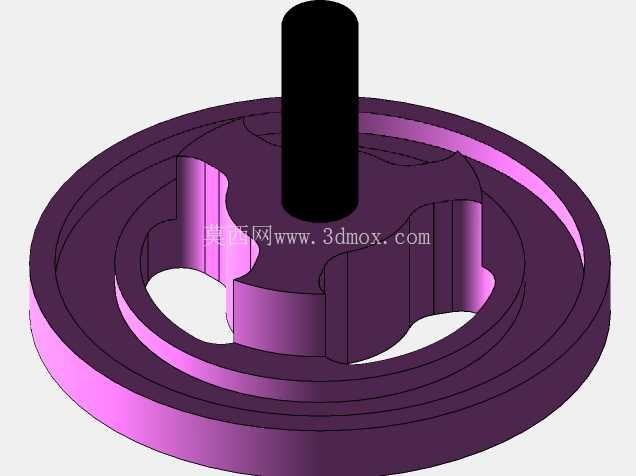

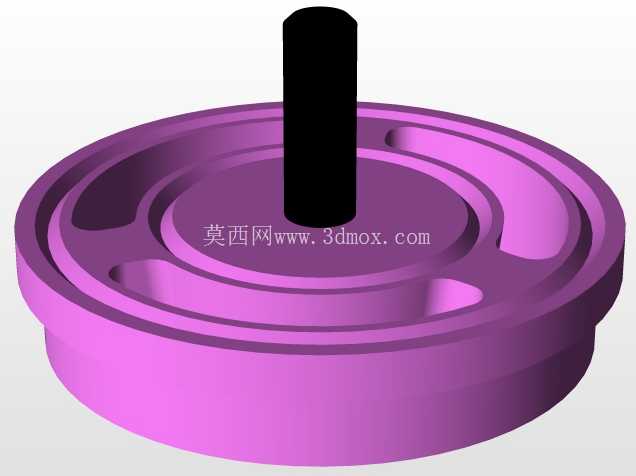

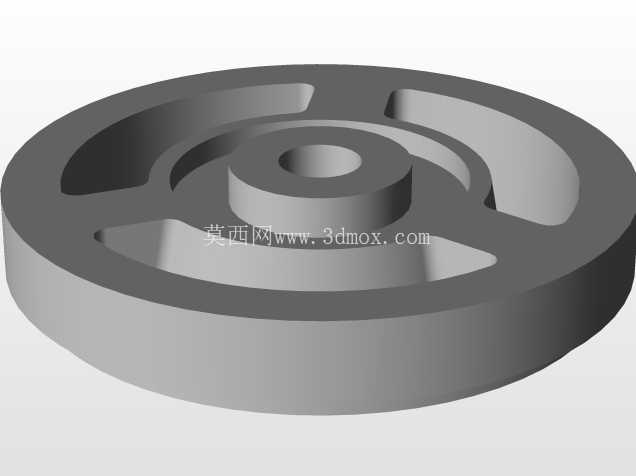

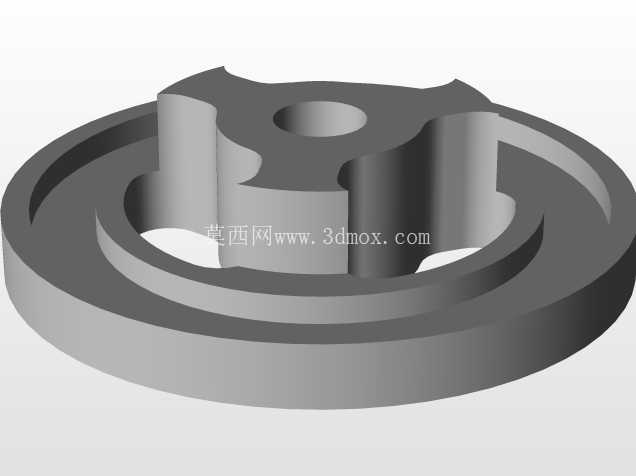

从功能特性来看,上部的青蓝色缸体为核心压缩腔,侧面斜向布置的进排气接口采用红圈密封结构,可直接对接硬质气管或软管接头,减少外接管路的弯折应力;缸体顶部预留的两根金属杆为阀组安装定位柱,用来固定进气阀、排气阀的簧片组件,保证阀片启闭时的同轴度,避免偏磨导致的漏气问题。缸体侧旁伸出的支架上固定的橙绿配色组件为注油器与油量调节结构,可在设备运行过程中持续向缸壁注入微量润滑油,降低活塞环与缸壁的摩擦损耗,同时在压缩腔内壁形成油膜提升密封性能,这个独立的外挂注油结构相比内置油道设计,更方便日常观察油位、调整注油频率,不需要拆解缸体就能完成注油器的维护更换。

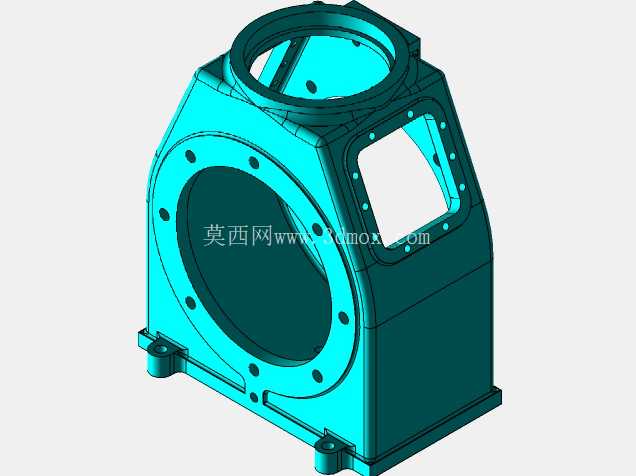

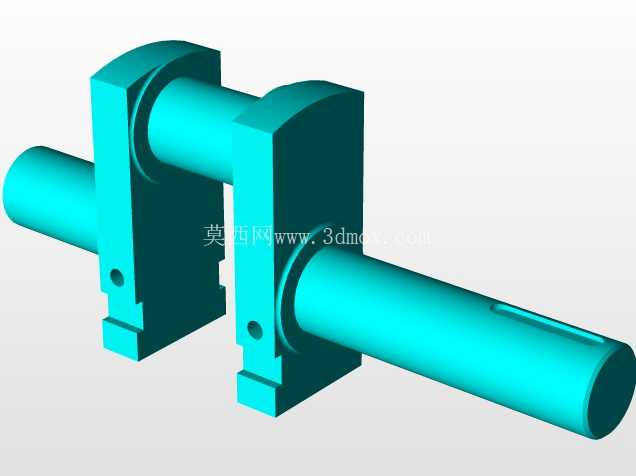

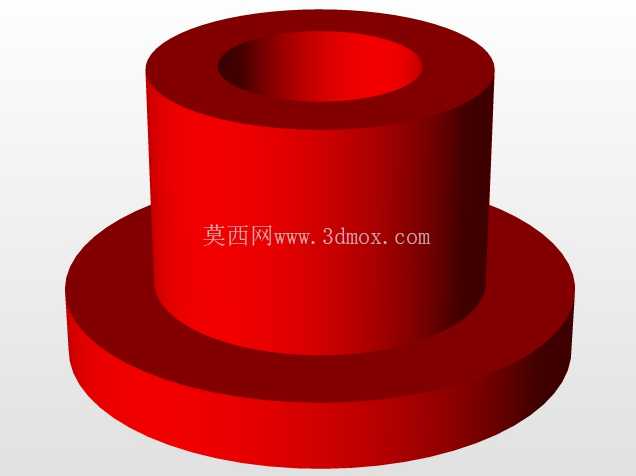

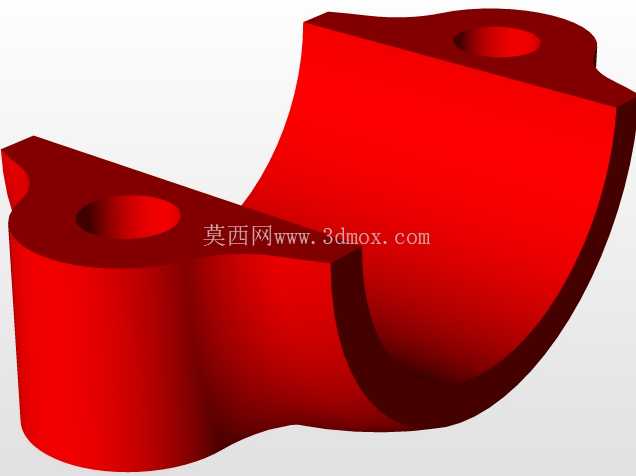

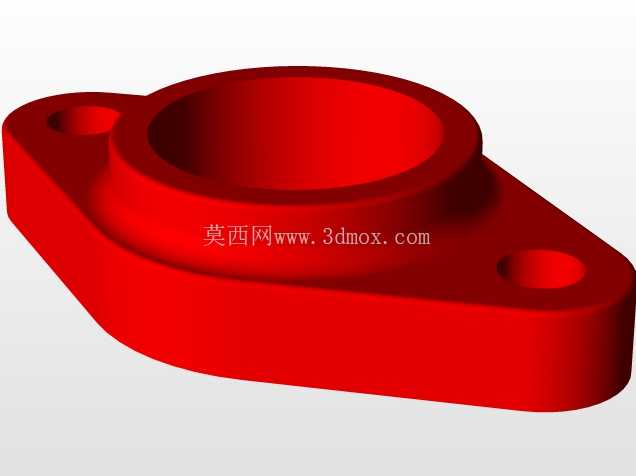

下部的曲轴箱采用方形底座设计,底座边缘预留了多个螺栓安装孔,可直接通过地脚螺栓固定在混凝土基础或者钢制机架上,安装时需要保证底座平面的水平度误差控制在0.2mm/m以内,避免曲轴运转时因偏载导致的轴承过早磨损。曲轴箱正面开设的方形观察窗采用透明亚克力板加金属压框密封,透过观察窗可以直接看到内部曲轴、连杆的运转状态,也能随时检查箱体内润滑油的油位与油质情况,不需要频繁打开箱盖就能完成日常巡检。曲轴箱侧面伸出的浅蓝色轴头为动力输入轴,可通过皮带轮、联轴器对接驱动电机,轴头与箱体之间采用骨架油封密封,防止箱体内的润滑油泄漏,同时阻挡外部粉尘进入传动箱内部。

设计思路上,这套结构优先考虑了拆装维护的便捷性,所有外部连接的部件都采用外露式螺栓固定,比如缸体与曲轴箱的连接法兰、侧部注油器支架、观察窗压框,都采用标准规格的内六角螺栓固定,现场维护时不需要准备特殊工具就能完成拆解。色彩分区的设计也兼顾了现场运维的识别性:压缩腔主体采用醒目的青蓝色涂装,传动连接、密封部位采用红色涂装,辅助功能部件采用橙绿区分色,运维人员可以快速识别不同功能区域的部件,减少巡检时的识别成本。

从安装边界来看,设备整体重心落在下部曲轴箱的中心位置,竖向高度约为横向宽度的2.2倍,安装时不需要额外做侧面支撑结构,只要底座固定牢固就能保证运行稳定性;侧面伸出的注油器组件、动力输入轴的外接轮系需要预留至少150mm的操作空间,方便后续更换皮带、调整注油器参数;上部缸体的进排气接口需要预留管路安装的操作空间,避免管路与周边设备产生干涉。整体结构的受力路径经过优化,活塞往复运动产生的惯性力通过立式布局直接传递到底座基础,相比卧式结构能减少横向振动的传递,运行时的整机振动幅度更小,对周边精密设备的影响更低。

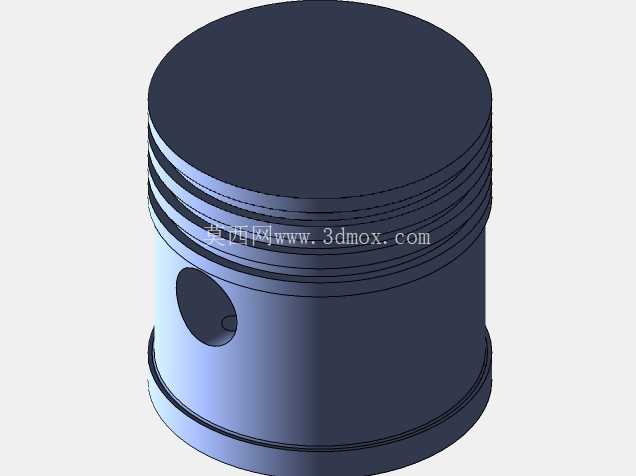

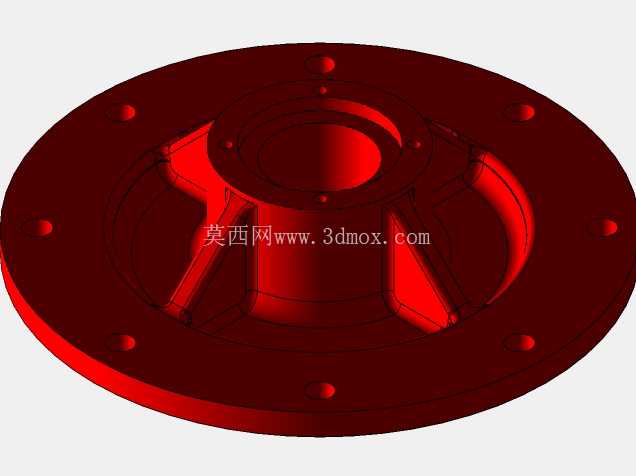

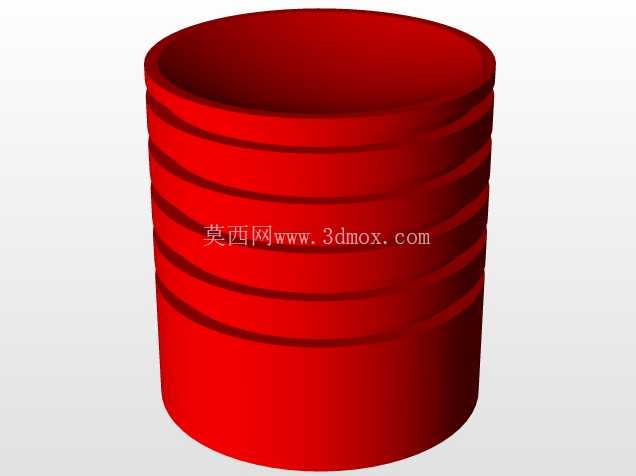

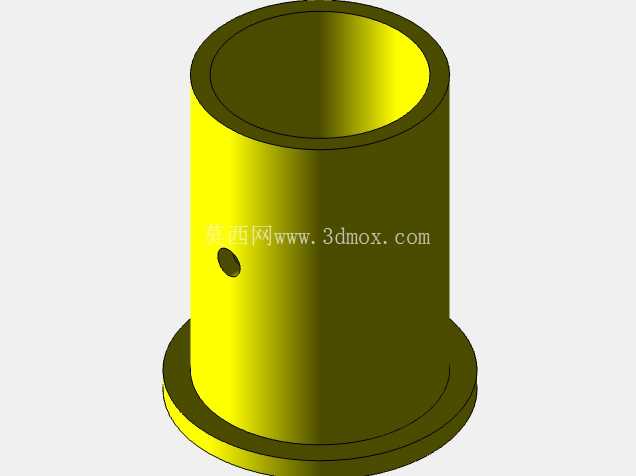

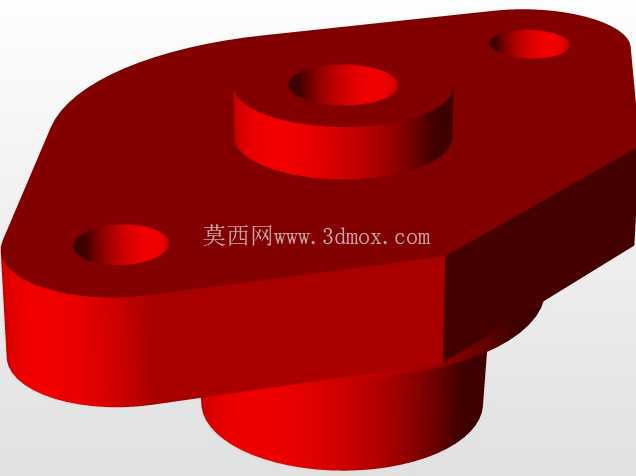

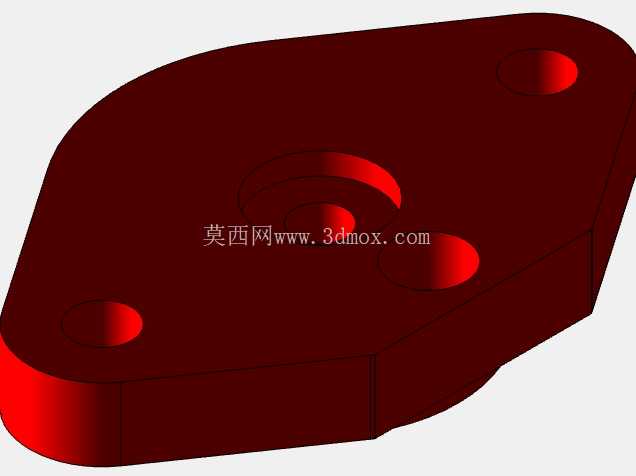

在细节结构设计上,曲轴箱与缸体的连接法兰面采用止口定位结构,装配时能自动保证缸体与曲轴箱的同轴度,降低装配时的找正难度,连接螺栓采用对称布置的方式,紧固时按对角线顺序拧紧就能保证法兰面的密封压力均匀,避免出现局部漏气、渗油的问题。活塞组件采用组合式活塞环设计,包含气环与油环,气环负责密封压缩腔的高压气体,油环负责刮除缸壁上多余的润滑油,避免润滑油进入压缩腔随压缩空气排出,影响下游气动元件的使用寿命。
