手动板材折弯制动工装结构设计

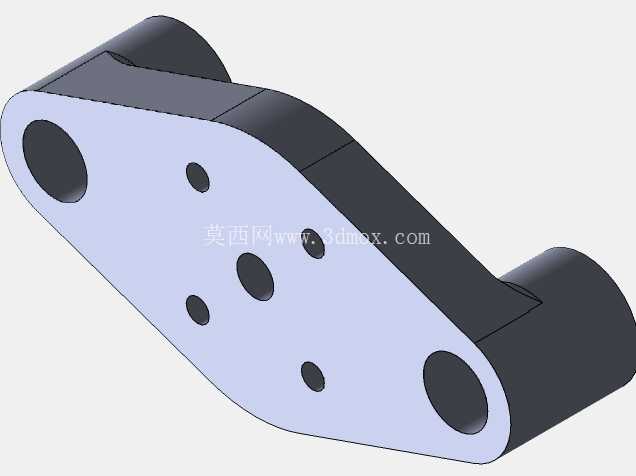

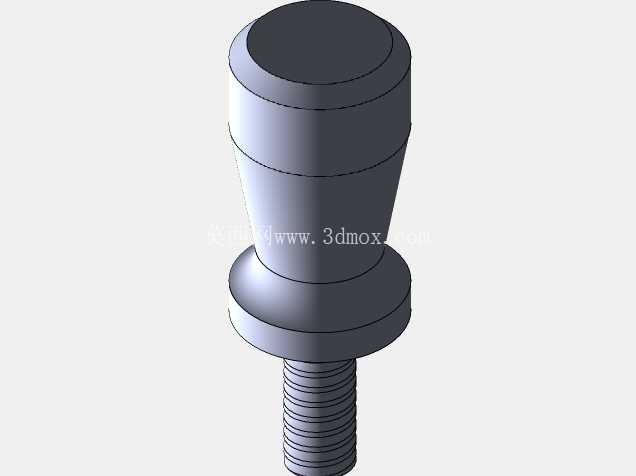

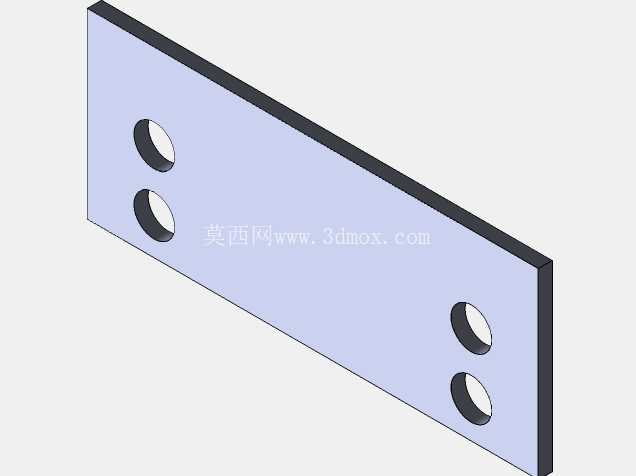

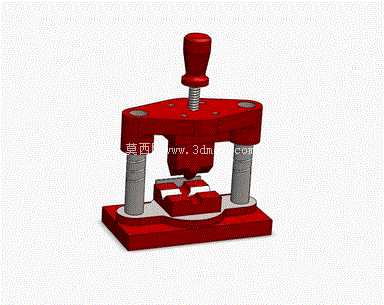

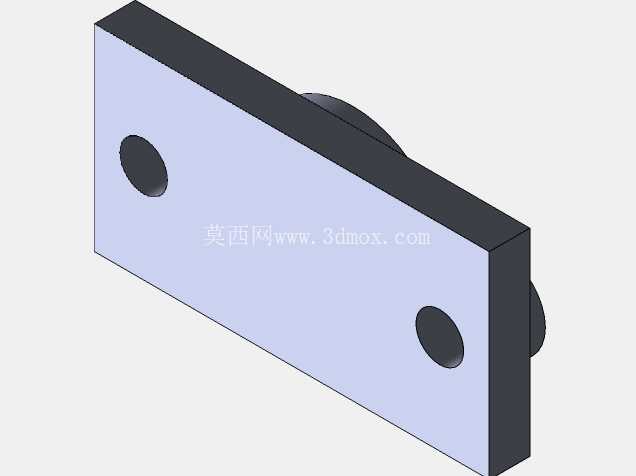

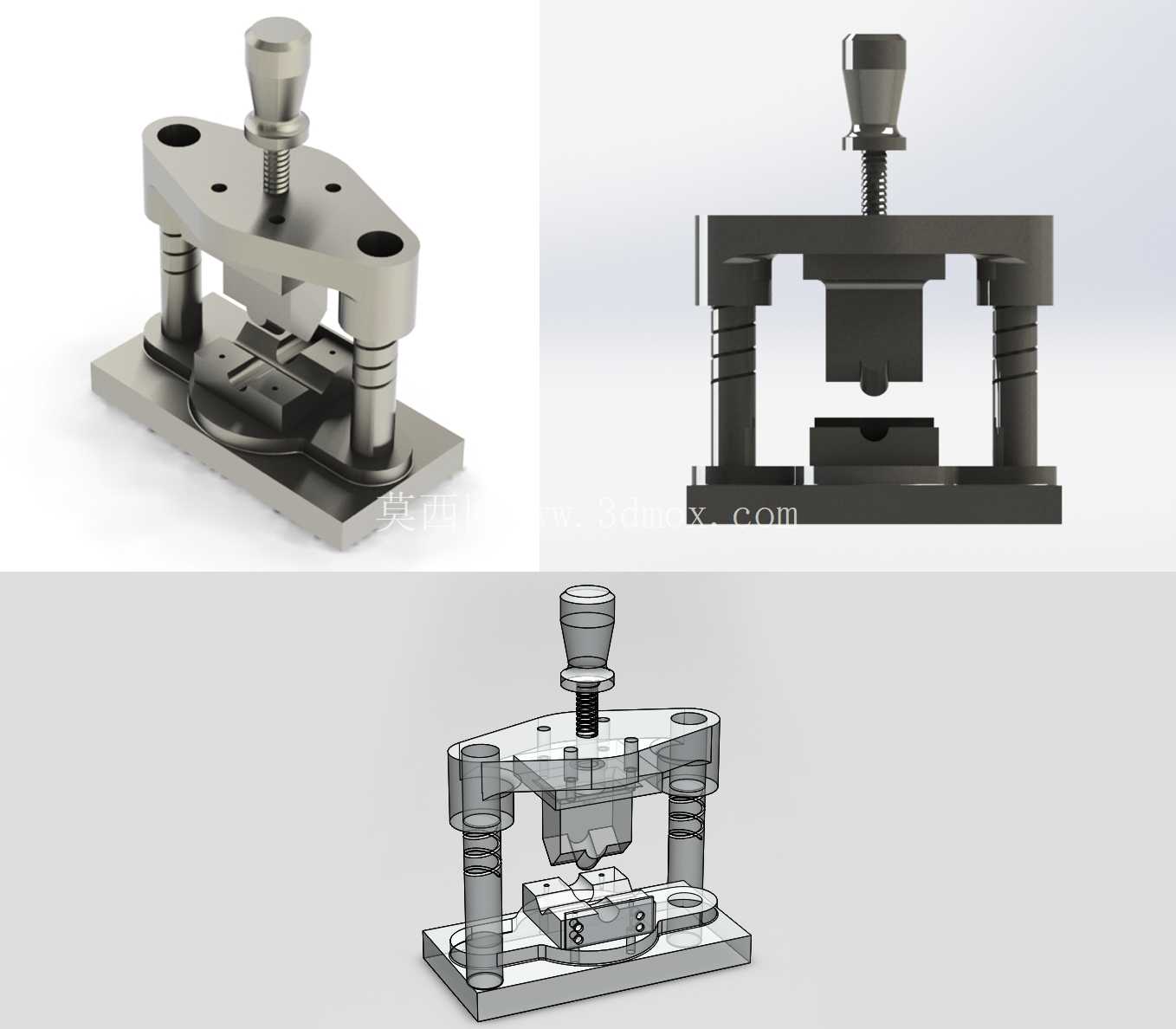

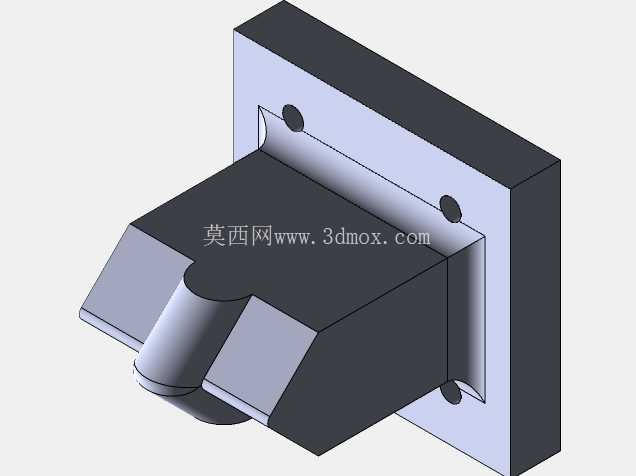

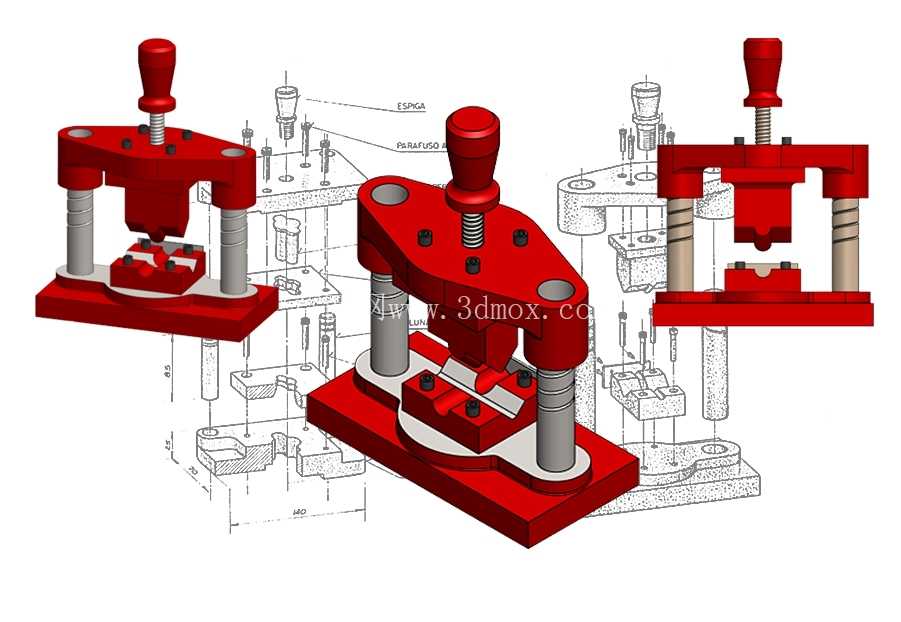

　　这套手动折弯制动工装，主要面向小型五金加工、钣金维修、教学实训场景下的薄金属板材折弯作业，替代传统手工敲制的粗放加工方式，能在无大型冲压设备的场地完成小批量、多规格的简单折弯工序，尤其适合五金作坊、设备维修班组、职业院校机加工实训工位使用，作业时无需外接动力源，纯手动操作即可完成压合动作，对作业场地的电源、气源配套没有硬性要求，移动部署灵活。从功能实现逻辑来看，该工装通过顶部手轮旋转带动丝杠进给，将手轮的旋转力矩转化为压头的垂直下压力，两侧的导向柱承担压合过程中的侧向力，避免压头下行时出现偏摆，保证折弯线的直线度与折弯角度的一致性；底座上的定位槽可根据待加工板材的宽度、折弯边距调整挡块位置，无需每次划线定位，能大幅降低重复定位的辅助工时。

　　设计过程中优先考虑了手动操作的力臂匹配，手轮直径经过力矩核算，普通成年操作人员单手施加作用力即可完成1.5mm厚度冷轧钢板的90度折弯，不会出现操作力过大导致的作业疲劳；压头与下模座的配合间隙按照常用板材厚度区间做了分级适配，常规0.8-2mm厚的铝板、冷轧板、镀锌板都能直接适配，无需额外调整模座间隙。安装边界方面，工装底座预留了四个螺栓固定孔，可直接固定在标准规格的钳工工作台台面上，不需要额外制作安装基座，整体占用台面尺寸不超过400mm*300mm，垂直方向最大行程下的总高度不超过550mm，不会占用过多工位空间；导向柱采用可拆卸式结构，长期使用出现磨损后可单独更换导向套与柱体，无需整体报废工装主体，维护成本较低。

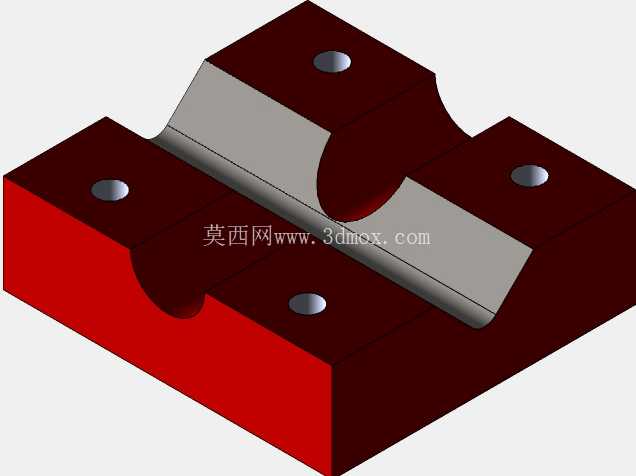

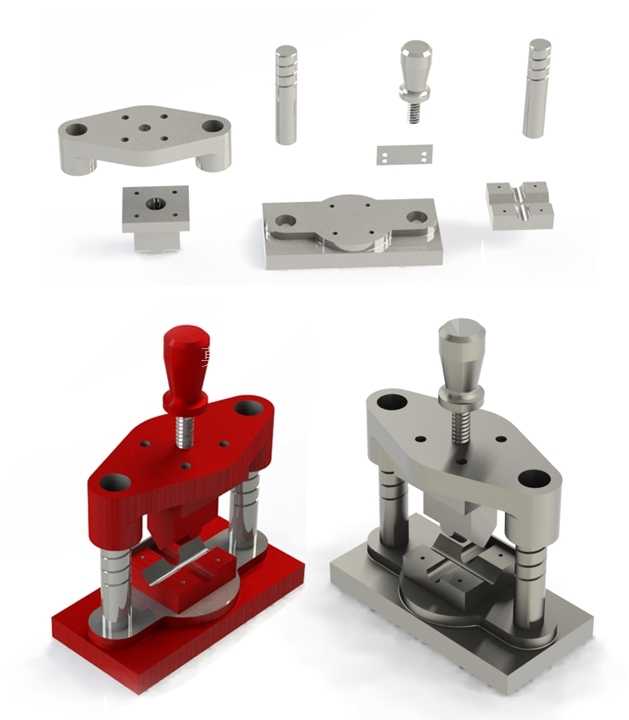

　　结构细节上，压头部分做了快换接口设计，可根据折弯需求更换不同R角的压头，适配不同折弯半径的工艺要求，比如加工装饰类钣金件时更换小圆角压头保证棱角清晰，加工需要后续喷涂的钣金件时更换大圆角压头避免应力集中导致的涂层开裂；底座的下模座也做了定位销固定，更换不同宽度的下模槽口即可适配不同厚度板材的折弯需求，避免板材折弯处出现压痕或者开裂。实际作业过程中，操作人员只需将待加工板材靠紧定位挡块，旋转顶部手轮带动压头下行，待压头接触板材后继续施加力矩至板材贴合下模座成型面，保持1-2秒后反向旋转手轮抬起压头即可取出工件，整个操作流程无需专业培训，新入职操作人员经过简单讲解即可独立完成作业，折弯角度的一致性可控制在±1度以内，远高于手工敲制作业的精度。

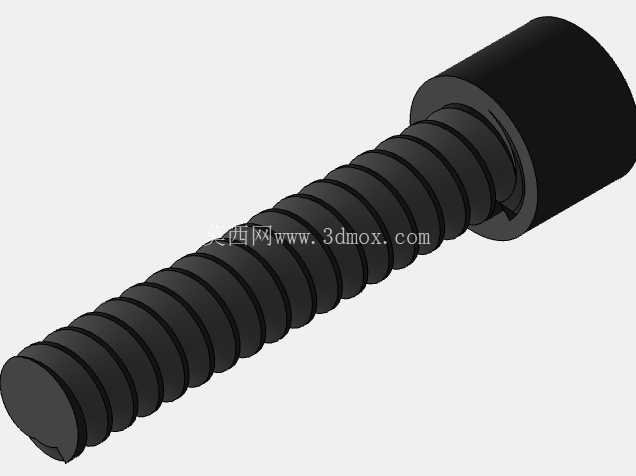

　　针对长期手动操作的磨损问题，丝杠部分采用梯形螺纹设计，相比普通三角螺纹具备更好的耐磨性能与传力效率，螺纹副之间预留了润滑脂加注空间，定期加注润滑脂即可保证操作顺畅，不会出现卡滞现象；两侧导向柱与安装座之间加装了铜质导向套，磨损后仅需更换铜套即可恢复导向精度，维修配件加工难度低，普通机加工车间即可自行制作替换件。这套工装的设计没有采用复杂的气动、液压元件，整体结构全部为常见的机械传动部件，故障点极少，适合在配套条件不完善的作业场景下长期使用，相比大型折弯设备，其投入成本极低，且能完成大型设备覆盖不到的小尺寸、小批量折弯作业，作为大型冲压设备的补充工装，能有效分担小批量工件的加工任务，减少大型设备的待机空耗，提升车间整体的加工效率。在实训教学场景中，该工装可直观展示丝杠传力、导向定位、冲压成型的完整机械逻辑，学员可通过实际操作理解工装定位、力传递、成型间隙匹配的相关知识点，相比纯理论教学具备更强的实操参考价值；在维修班组场景中，针对设备维修过程中需要现场制作的小型钣金护罩、安装支架类零件，可直接现场完成折弯加工，无需将板材运回加工车间，缩短维修响应时间。
