四柱式金属冲压成型工装模具结构

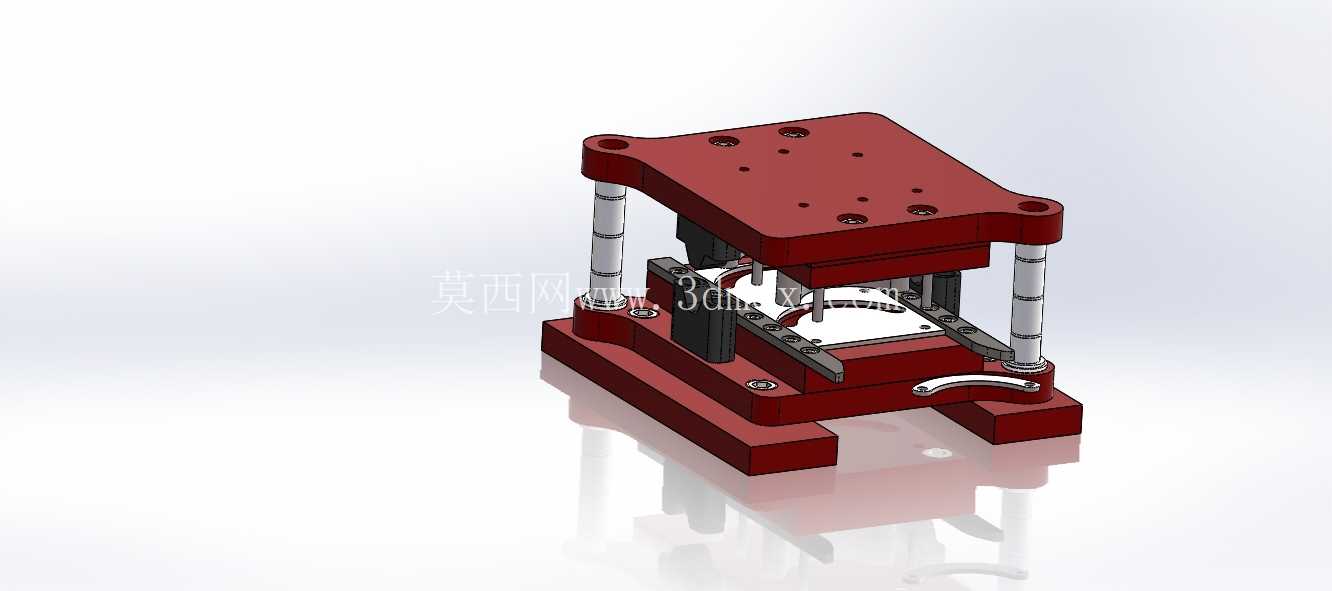

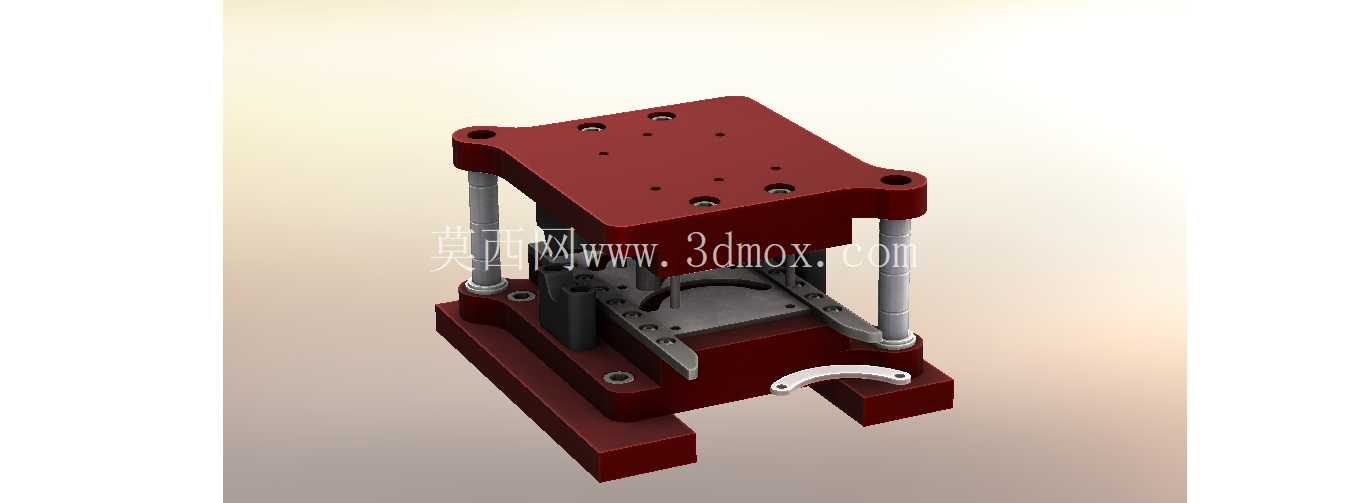

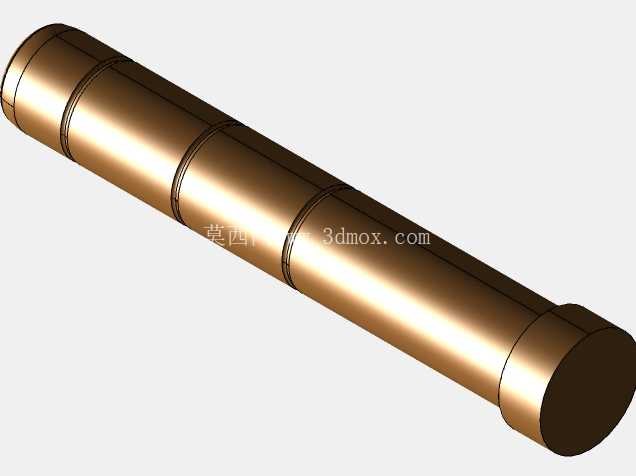

　　这套四柱导向的冲压成型工装，主要面向中小型五金零部件的批量冲压成型工序，常见于家电五金配件、汽车小尺寸结构件、通用五金连接件的生产场景，适配常规开式机械压力机的安装接口，可直接挂载在对应吨位的压机滑块与工作台面完成生产作业。从结构设计逻辑来看，整套模具采用上下模座分体式布局，四根镀铬导向导柱分别布置在模座四角位置，导柱与导套采用间隙配合公差，合模过程中可保证上下模的同轴度误差控制在0.02mm以内，避免冲压过程中出现啃模、偏载导致的刃口崩损问题。

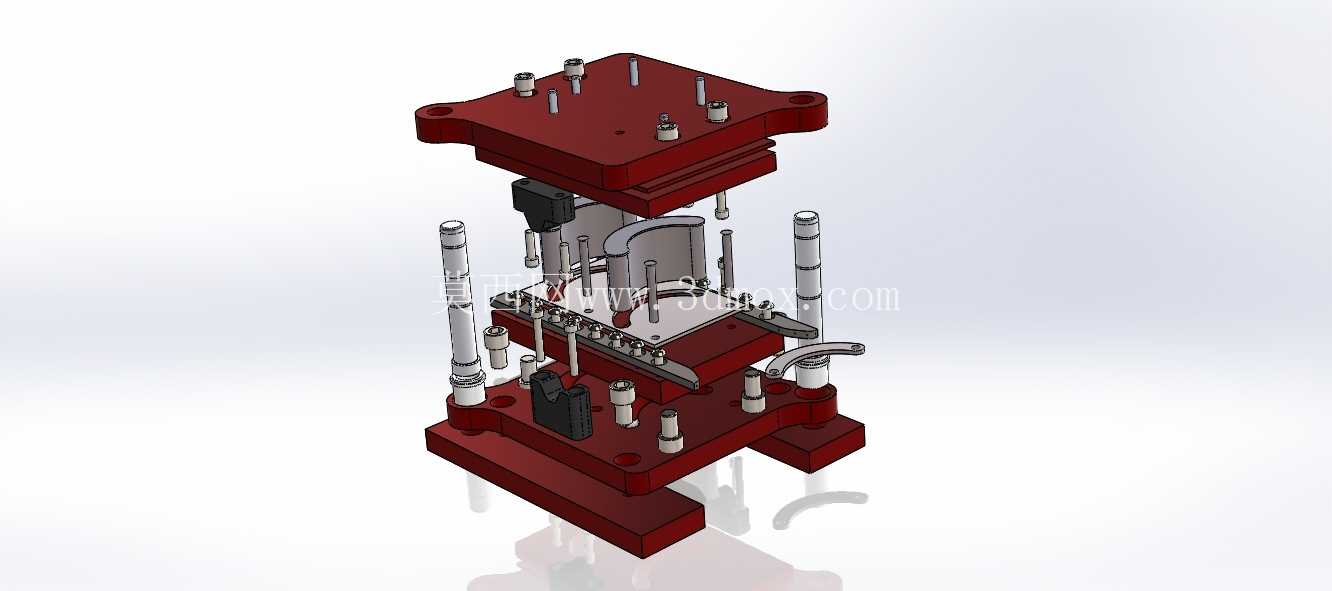

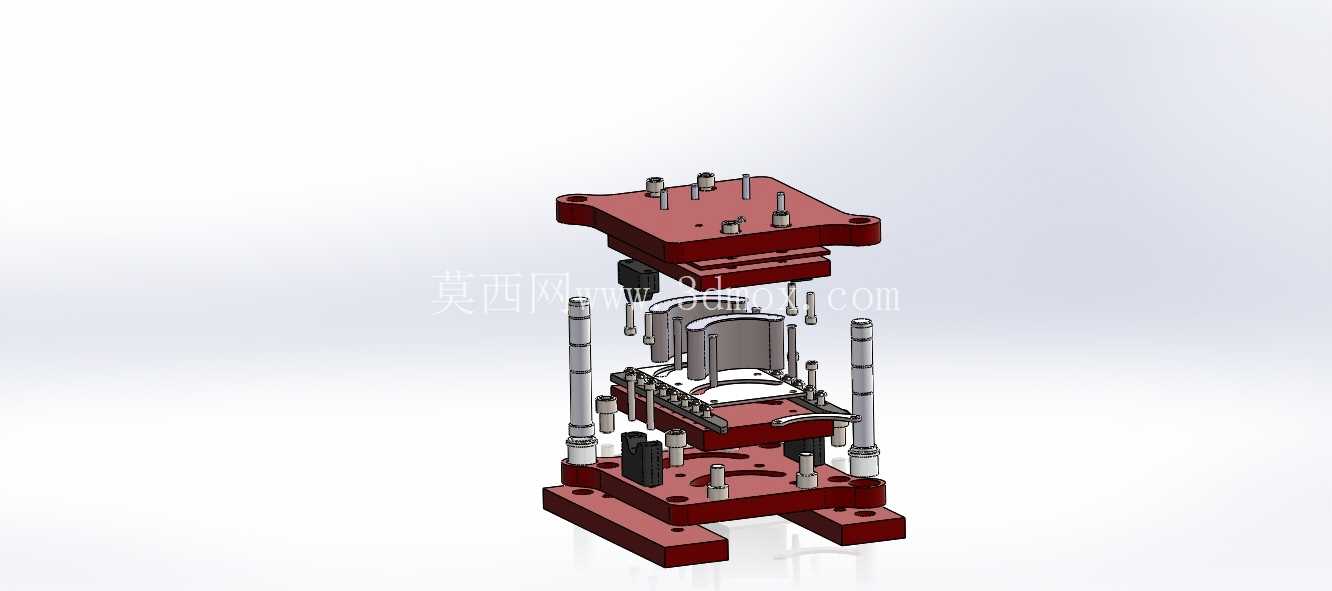

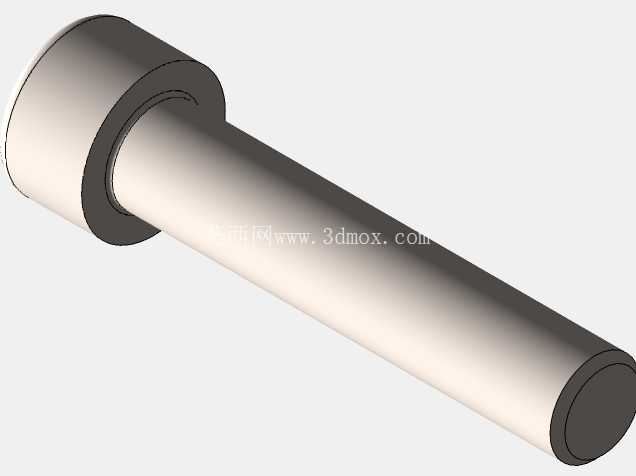

　　上模座通过模柄与压机滑块连接，安装时需保证模柄轴线与滑块中心重合，减少冲压过程中的侧向力；下模座设置有对称的U型安装槽，可适配不同工作台T型槽间距的压机，安装时通过T型螺栓完成锁紧固定，无需额外加工转接板，降低现场安装调试的工作量。模具的工作核心区域设置在模架中心位置，成型凹模与凸模分别固定在上下模座的安装垫板上，垫板采用45号钢调质处理，硬度控制在HB220-250区间，可承受冲压过程中的冲击载荷，避免模座被压溃变形；凸模与凹模的刃口间隙根据加工板材厚度匹配，常规适配0.8-2mm厚度的冷轧钢板、镀锌板冲压作业，成型过程中可保证冲裁断面的毛刺高度控制在行业标准允许范围内，无需后续额外的去毛刺工序。

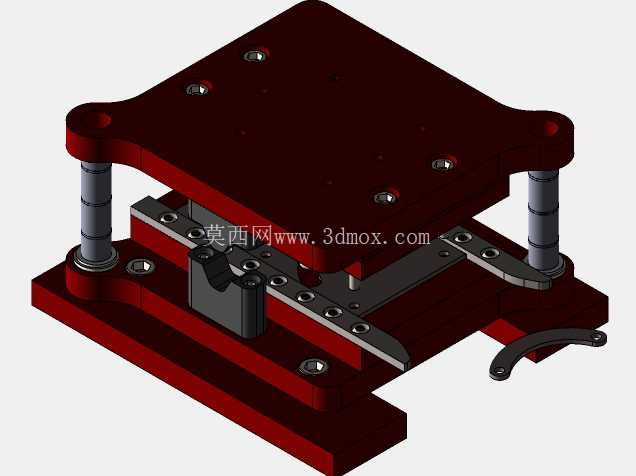

　　模具侧边设置有弧形的工件定位挡块，操作人员送料时可将板材侧边靠紧挡块完成定位，保证每一次冲压的工件尺寸一致性，降低人工定位的误差；上下模之间设置有有限位柱，合模到最低位置时限位柱接触，可避免压机行程超程导致的模具闭合高度过小，压坏成型型腔。从安装边界尺寸来看，整套模架的长宽尺寸控制在300mm*280mm区间，闭合高度为260mm，开模最大行程可达120mm，适配公称压力25吨到63吨的开式可倾压力机，无需对压机进行额外改造即可完成挂载。

　　日常生产过程中，导柱位置需要定期加注锂基润滑脂，减少导柱导套的磨损，延长模具使用寿命；冲压作业前需要检查紧固螺栓是否存在松动，避免模具部件移位导致的生产故障；完成批量生产后，需要将模架表面的冲压油污、铁屑清理干净，刃口位置涂抹防锈油后存放，避免长时间闲置出现锈蚀。这套模具的结构设计充分考虑了中小批量五金生产的通用性需求，模架部分采用标准四柱模架结构，易损的凸模、凹模部分采用快换式固定结构，当需要加工不同形状的工件时，仅需更换对应的凸凹模以及定位挡块即可，无需更换整套模架，可大幅降低多品种小批量生产的模具投入成本。在实际生产场景中，这类模具常被用于小型支架、连接片、固定座类零件的冲裁、弯曲、浅拉伸成型作业，相比简易的单工序模具，四柱导向结构的稳定性更好，冲压过程中的噪音更低，生产的零件尺寸一致性更高，可满足连续批量生产的精度要求；相比多工位级进模，这类单工序工装模具的制造成本更低，调试难度更小，适合中小型五金加工企业的日常生产需求，也可作为新产品试制阶段的工艺验证工装使用，快速完成零件的冲压工艺验证，缩短新产品的开发周期。
