5C规格夹头止动挡块结构设计

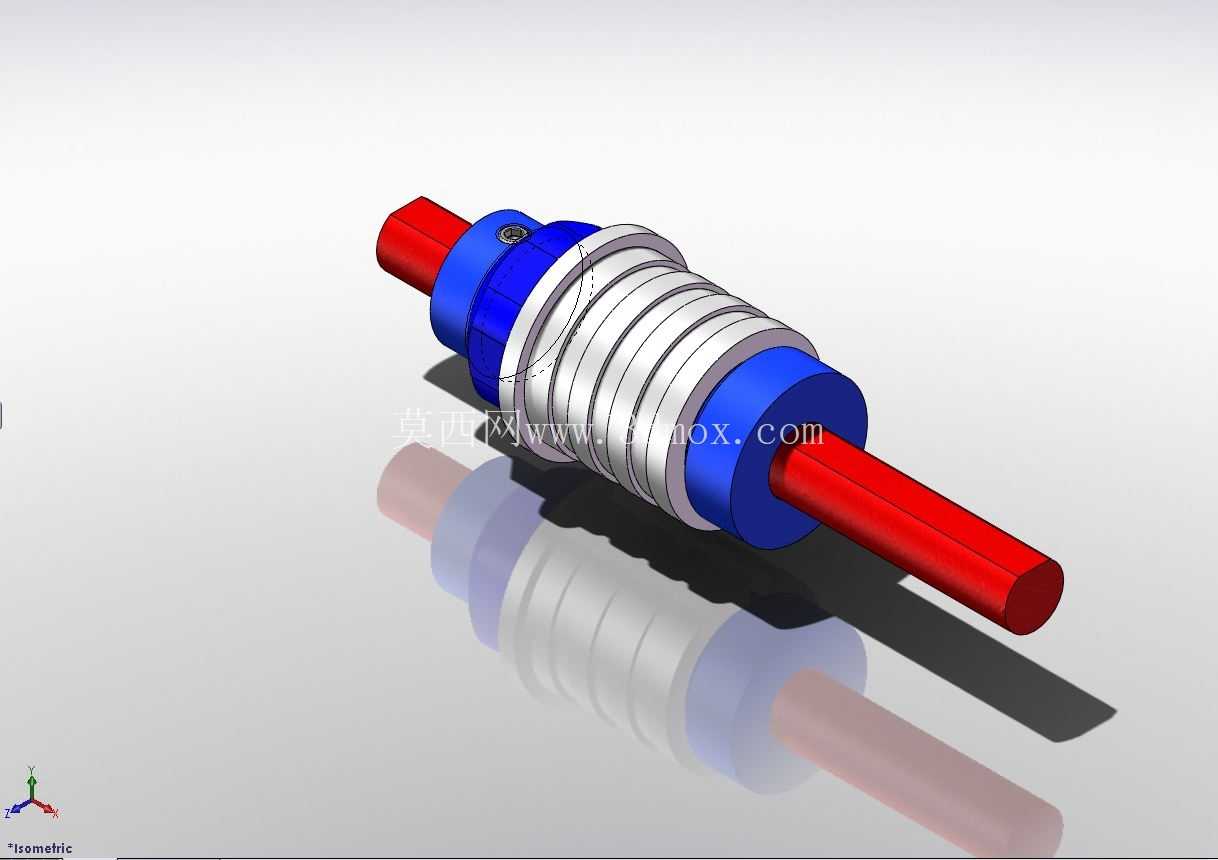

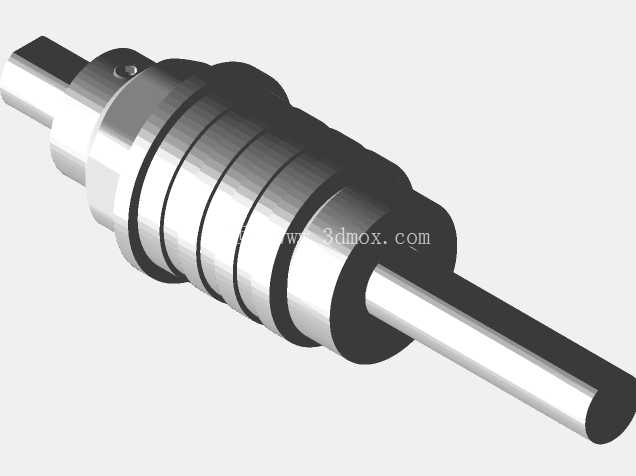

　　从结构组成来看，挡块主体采用红蓝两色区分的功能段，红色段为与设备拉杆配合的连接轴段，直径与5C夹头尾部的拉杆内孔做了间隙配合设计，单边间隙控制在0.02mm以内，既保证装配时可以顺畅插入，又能避免拉杆拉动夹头收缩时出现径向偏摆；蓝色段为与夹头尾部端面贴合的定位承压段，端面做了全平面磨削处理，平面度控制在0.01mm以内，确保夹头收缩夹紧工件时，轴向受力可以均匀传递到挡块端面上，不会出现局部应力集中导致的挡块变形或是夹头偏斜。在车床、磨床以及专用工装夹具的轴类零件装夹场景中，夹头止动挡块是决定装夹轴向定位精度的核心小尺寸零件，很多一线加工场景里出现的零件轴向尺寸超差、批量加工时工件轴向窜动问题，追根溯源往往是夹头尾部的止动结构设计不合理，或是挡块与夹头、拉杆的配合间隙控制不当导致的。这款针对5C夹头设计的止动挡块，在结构上做了针对性的适配优化，没有采用传统一体式挡块的厚重结构，而是通过分层组合的形式平衡了刚性与装配便利性。

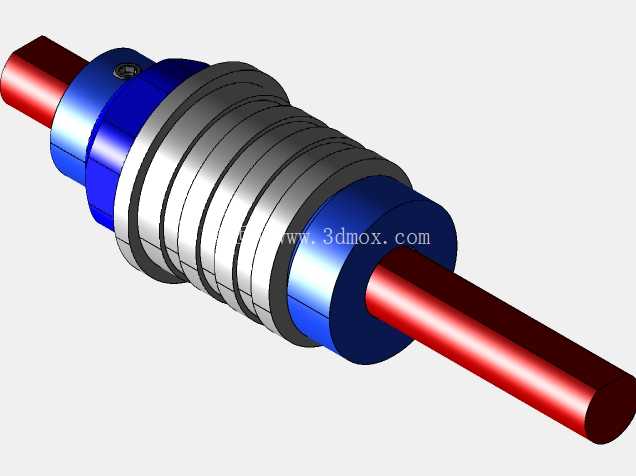

　　中间的银色叠层结构是这款挡块的核心设计亮点，不同于传统实心挡块的硬接触形式，多层环形垫片的组合结构可以在夹头夹紧产生轴向冲击力时，提供微小的缓冲变形量，避免硬接触导致的夹头尾部崩裂，同时叠层结构的公差累积可以自动补偿夹头尾部的端面加工误差，不需要对每个夹头做单独的配磨处理，大幅降低了工装维护的成本。在实际安装使用时，这款挡块的安装边界需要严格匹配5C夹头的装配尺寸，整体轴向长度控制在适配常规5C夹头座的安装空间范围内，两端伸出的红色轴段直径统一，既可以适配前推式夹头座的安装形式，也可以适配后拉式夹头座的装配需求，不需要额外加工转接件。

　　在功能特性上，这款止动挡块除了承担轴向定位的基础作用外，还可以通过调整中间叠层垫片的数量，微调夹头的轴向夹紧行程，针对不同长度的棒料加工场景，不需要更换整个挡块，只需要增减1-2片调整垫片，就可以实现夹头夹紧位置的微调，在小批量多品种的轴类零件加工场景中，这种可调结构可以大幅减少工装调整的辅助时间。很多一线操机人员在使用传统一体式止动挡块时，经常会遇到挡块与夹头咬死的问题，主要原因是夹紧时的接触面应力过大，加上切削液渗入接触面产生锈蚀，这款挡块的蓝色定位段与夹头接触的端面做了环形卸荷槽设计，减少了实际接触面积，同时避免切削液在接触面形成密封腔导致的负压吸附，长时间使用也不会出现与夹头粘连的情况。

　　从设计思路的角度来看，这款结构没有追求复杂的自适应机构，而是通过最简单的分层组合结构解决了传统挡块的几个核心痛点：一是硬接触导致的零件损伤问题，二是装配公差补偿问题，三是维护调整的便利性问题，所有结构尺寸都围绕5C夹头的标准安装尺寸做适配，没有额外的突出结构，安装后不会与夹头座的旋转部件产生干涉，在最高3000转的转速工况下，整体结构的动平衡特性也能满足常规车削、磨削加工的要求，不会因为挡块的偏心导致加工振纹。在工装夹具的配套选型中，这类小尺寸的止动零件往往容易被忽略，但实际上它的精度直接决定了整批零件的轴向尺寸一致性，这款挡块的各段同轴度设计控制在0.005mm以内，安装后不会因为自身的同轴度误差导致夹头偏斜，进而影响工件的装夹同轴度，在加工长轴类零件时，这种高同轴度的止动结构可以有效减少零件的锥度误差。
