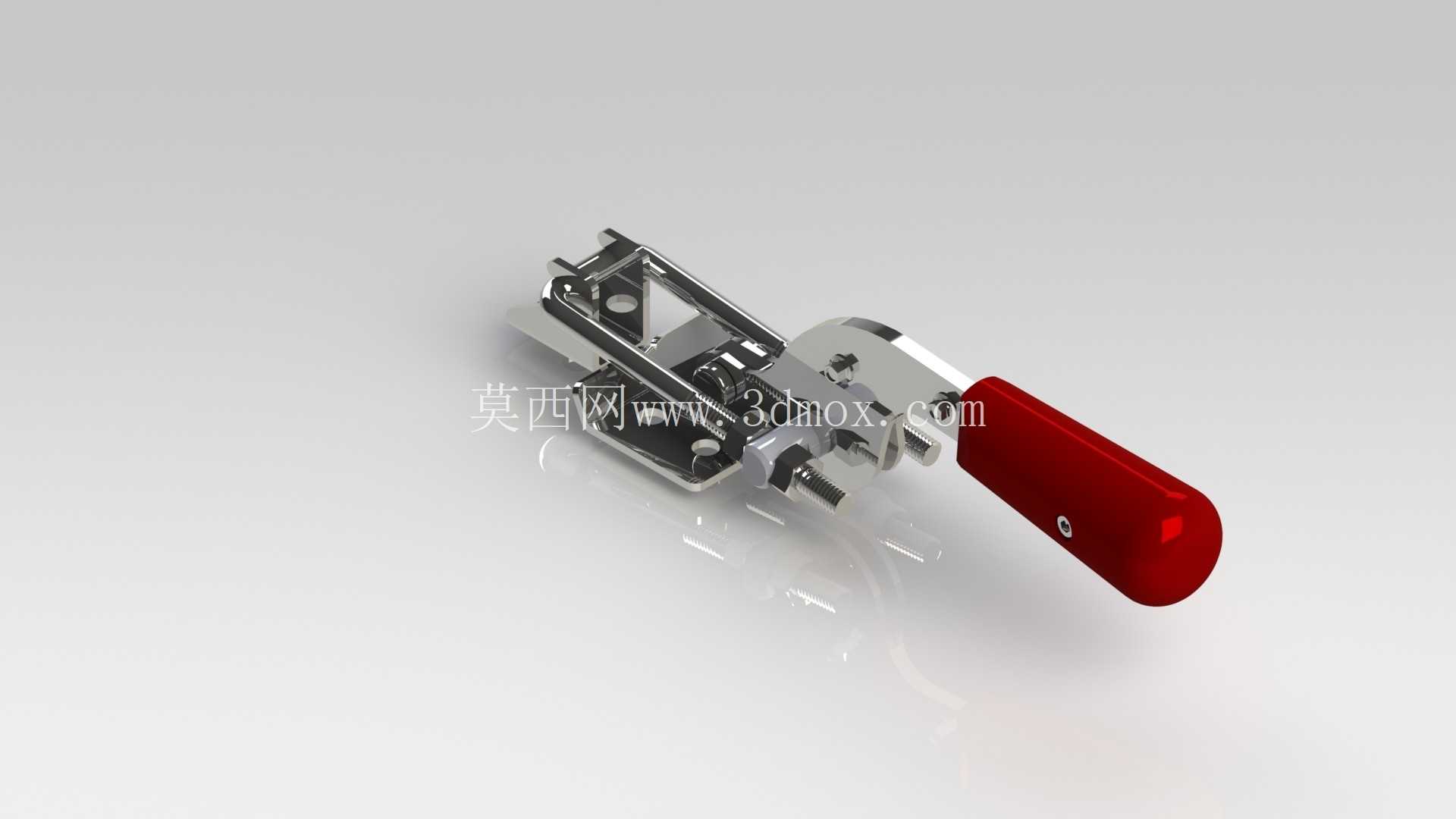

水平式快速压紧夹持工装结构设计

这款手动压紧夹持部件，是工装夹具领域应用极广的水平式快速夹钳结构，在各类焊接工装、装配治具、检具定位、木工加工固定、钣金件夹持场景中都能见到它的身影。不同于螺纹旋压式夹具需要反复拧动操作，这类夹钳依托连杆机构的死点锁止原理，单次扳动手柄即可完成压紧与释放动作，操作行程短、锁止力稳定，能在高频次重复装夹的工位上大幅降低操作人员的动作强度，提升单件装夹的作业效率。

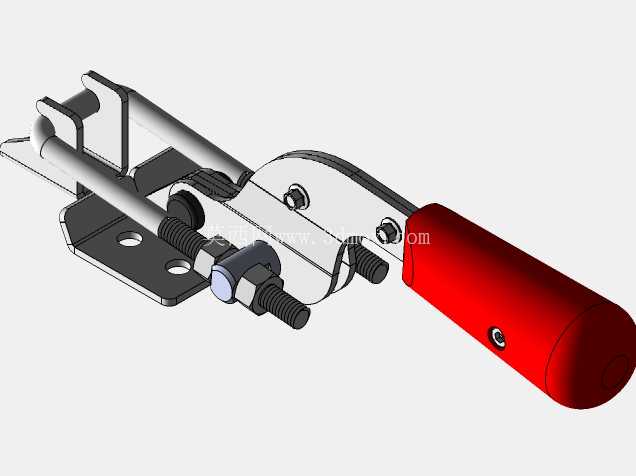

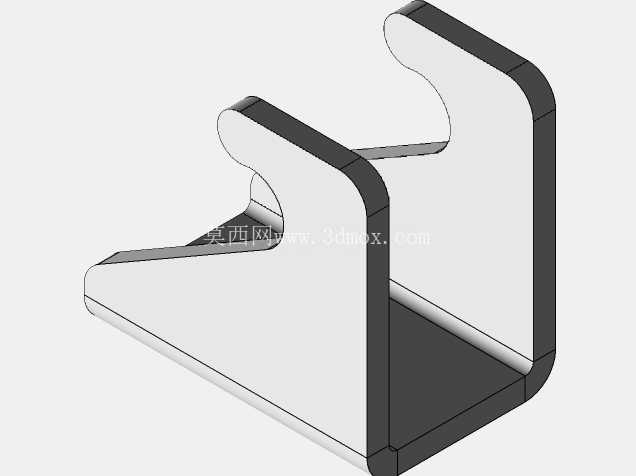

从结构设计逻辑来看，整个部件采用模块化的分体式装配思路，底座作为核心承载基准，设计了两个对称的沉头安装孔，可直接通过内六角螺栓固定在工装基板、工作台面或者专用治具架上，安装孔的孔距公差控制在±0.1mm范围内，能保证批量替换时的安装一致性，不需要二次调整位置。底座上方的连杆传动组采用多组铰接销轴连接，所有销轴的配合间隙控制在0.02-0.05mm之间，既保证扳动过程中无卡滞感，又能避免长期使用后出现旷量导致压紧力不足的问题。压臂部分采用可调节式设计，前端的压紧螺杆配备了橡胶压头，既能避免刚性接触划伤待加工工件表面，又可以通过旋转螺杆调整压紧行程，适配不同厚度的被夹持工件，调整范围覆盖0-25mm的厚度差，能满足多数常规工装的夹持需求。

手柄部分采用包覆式红色绝缘握套，表面做了防滑纹理处理，操作人员扳动时的施力角度符合人体工学设计，当手柄扳动到水平锁止位置时，整个连杆机构刚好越过死点，此时即便压紧过程中受到工件的反向弹力，机构也不会自行松脱，锁止状态下的静态保持力可以达到200kgf以上，足以应对常规的铣削加工、焊接定位、装配紧固场景下的夹持力需求。整个夹钳的活动关节处都设计了储油槽，日常维护时只需要在铰接点滴入少量润滑油，即可保证长期使用的操作顺畅度，不会因为车间内的粉尘、切削液飞溅导致机构卡涩。

从安装边界来看，这款夹钳在锁止状态下的整体外轮廓长度为170mm左右，底座宽度为42mm，手柄扳动到开启位置时的最大抬升高度为85mm，在做工装布局设计时，需要预留出至少90mm的上方操作空间，避免手柄扳动过程中与周边的工装部件、加工刀具发生干涉。压头的工作位置距离底座安装面的垂直高度在锁止状态下为35mm，设计工装时可以根据待夹持工件的基准面高度，选择在夹钳底座下方增加调整垫片，或者更换不同长度的压紧螺杆，来匹配不同的装夹高度需求。

在实际产线应用中，这类夹钳常被成组使用，比如在钣金焊接工装上，会根据工件的外形轮廓布置4-6个同型号夹钳，分别对工件的多个定位点进行同步压紧，避免焊接过程中工件因为热变形出现位置偏移；在木质家具加工的打孔工装上，这类夹钳可以快速固定板材，配合钻套完成高精度的孔位加工，不需要像传统的螺栓压板那样反复松紧，单工位的装夹时间可以缩短70%以上。相较于气动、液压类的自动夹紧部件，这款手动夹钳不需要外接气源或者液压管路，安装部署灵活，既可以用在大批量自动化产线的辅助定位工位，也适合小型机加工门店、维修车间的零散装夹作业，对使用场景的适配性极强。

结构建模过程中，所有铰接部件的配合关系都按照实际装配公差做了约束，活动部件的运动行程完全还原实物的扳动角度，从开启到锁止的手柄转动角度为85度，压头的垂直下压行程为12mm，建模时对压头的橡胶形变、销轴的配合间隙都做了简化处理，既能保证运动仿真时的动作连贯性，也能为后续做工装整体设计时提供准确的尺寸参考，避免出现装配干涉的问题。
