加长型直线滚珠轴承衬套结构设计

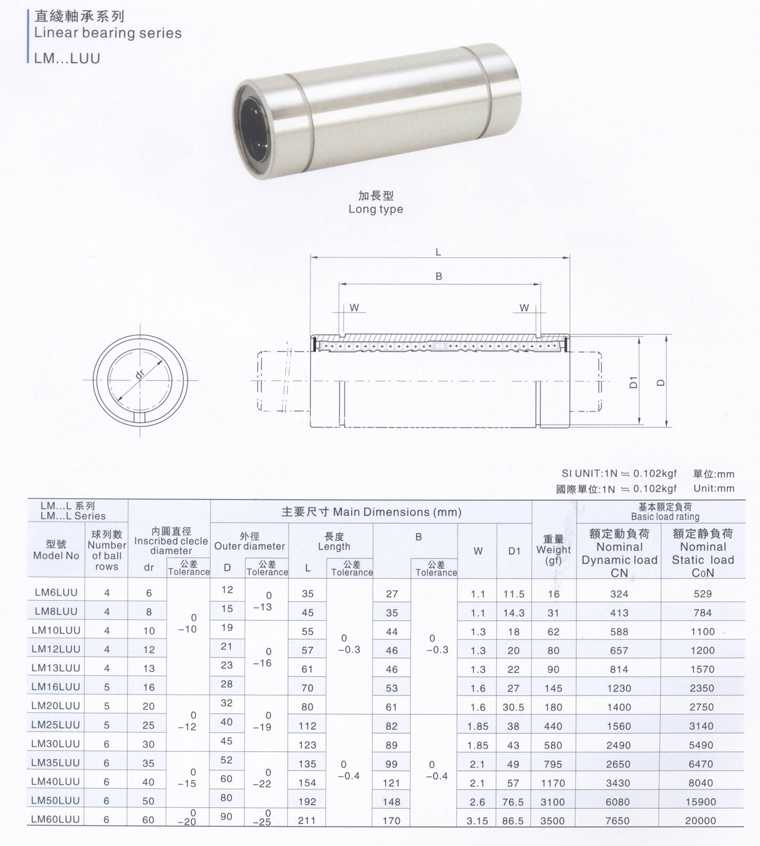

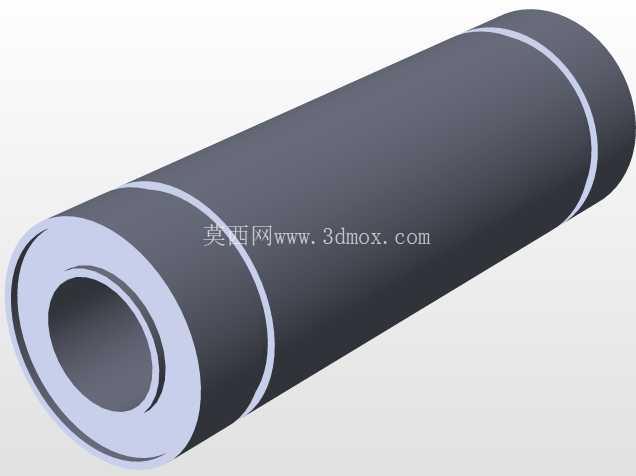

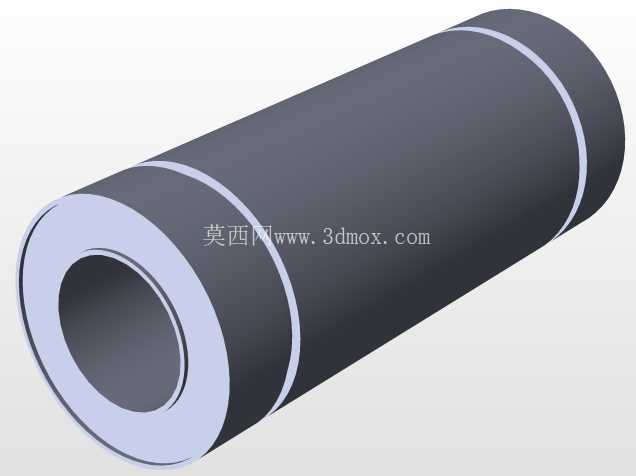

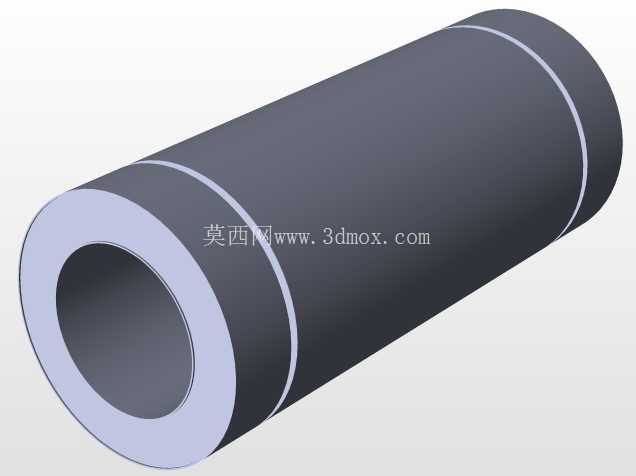

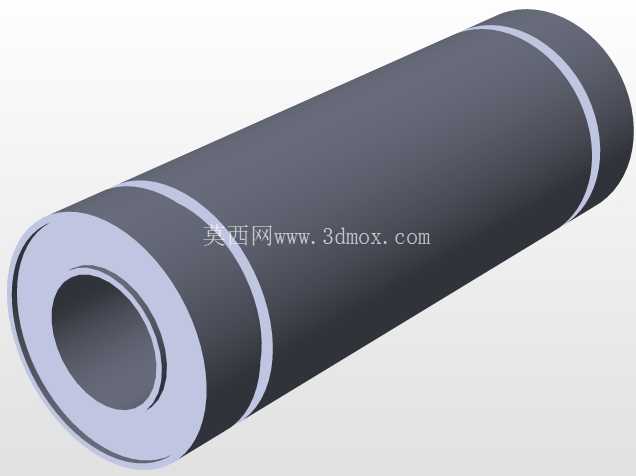

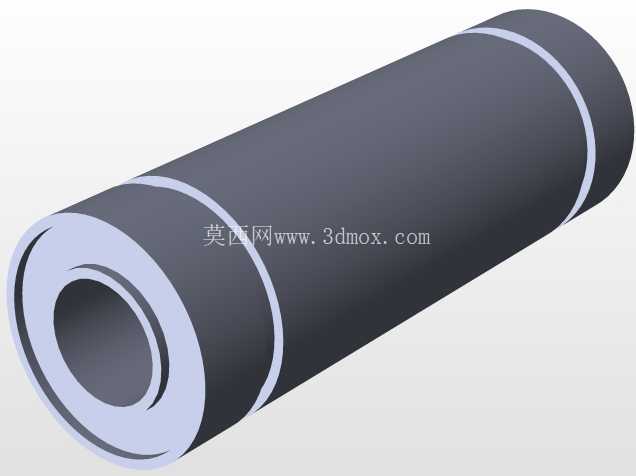

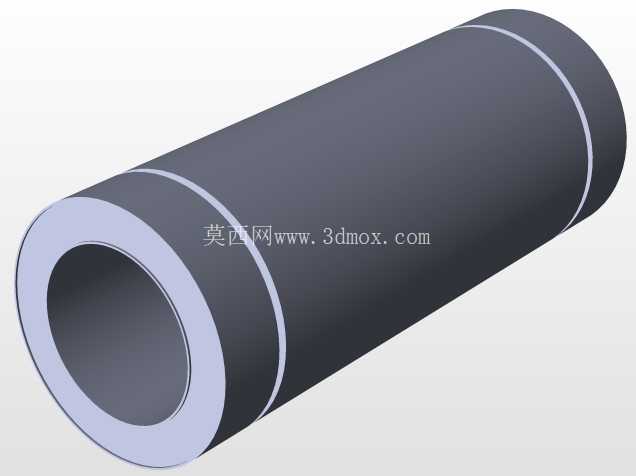

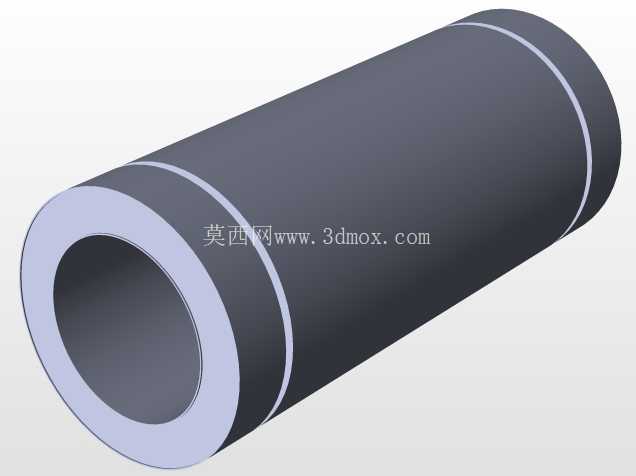

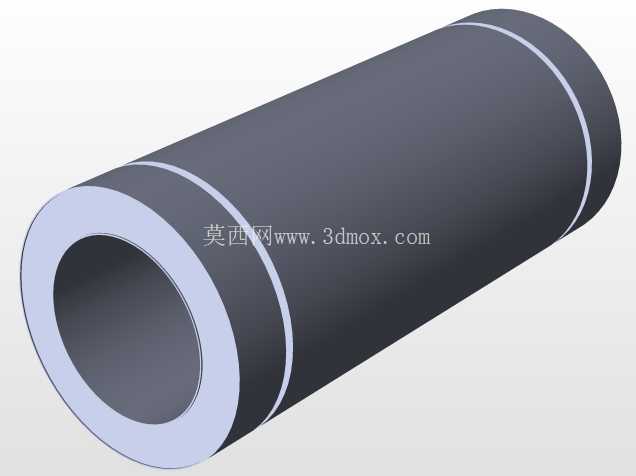

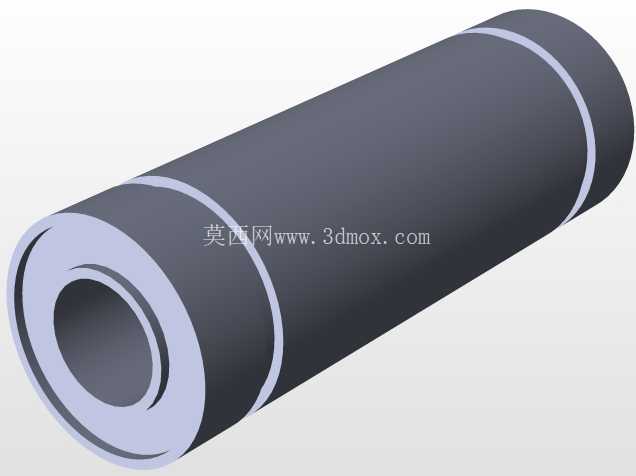

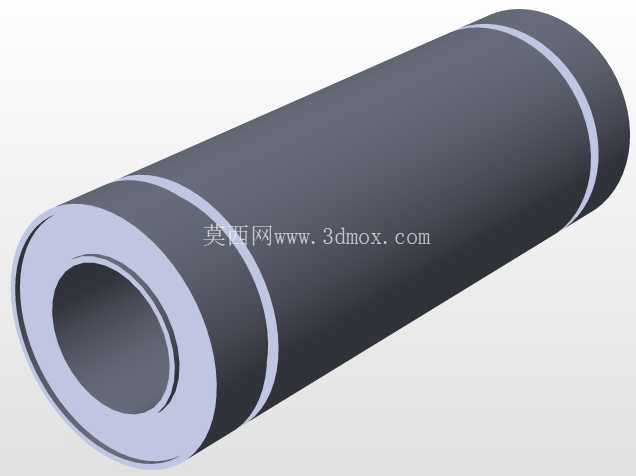

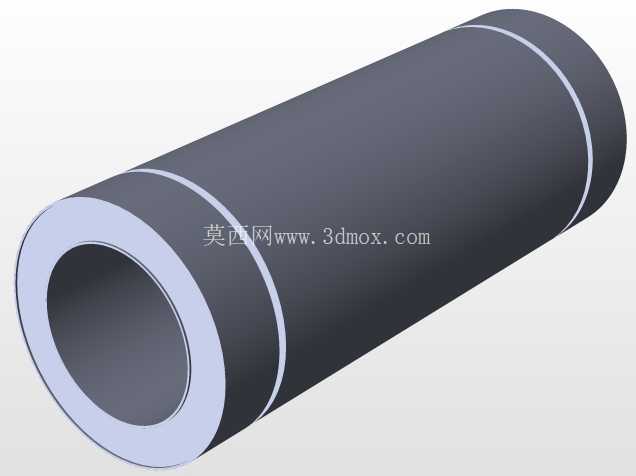

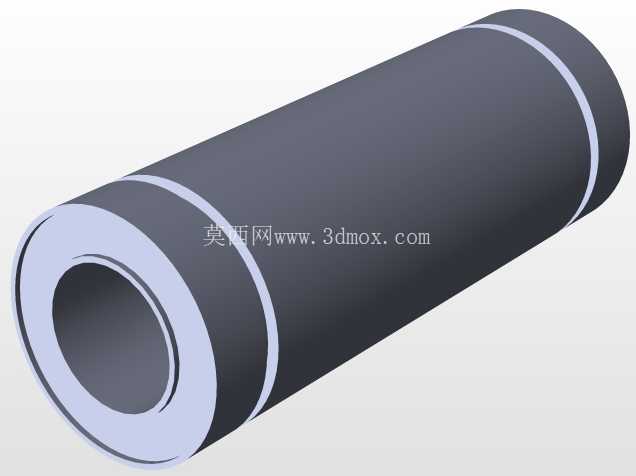

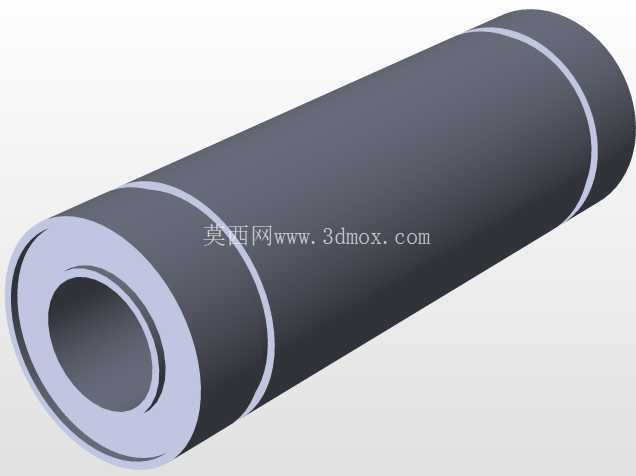

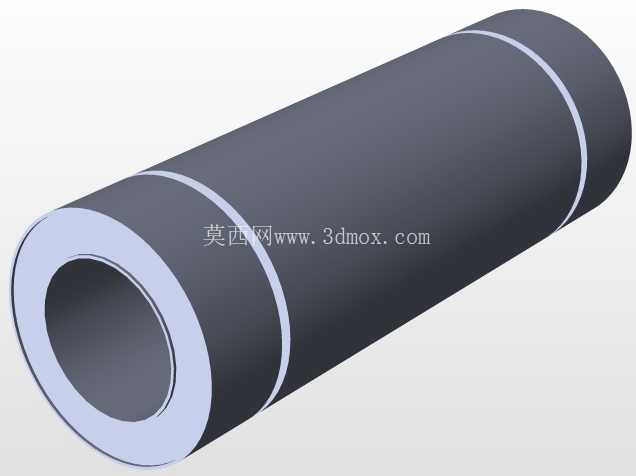

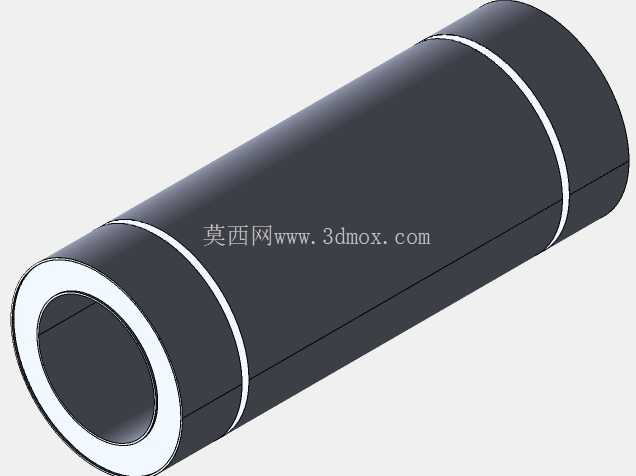

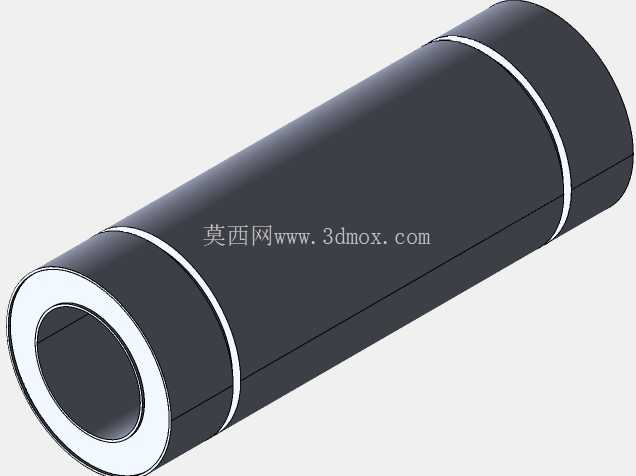

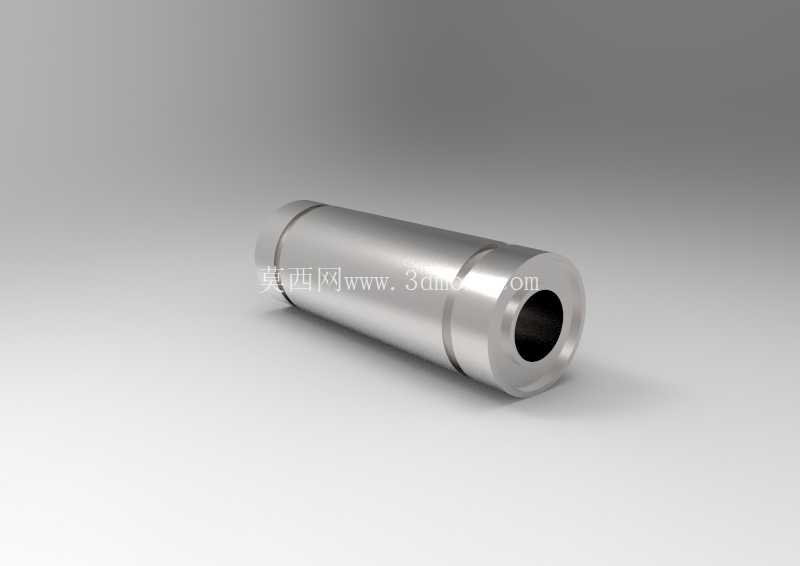

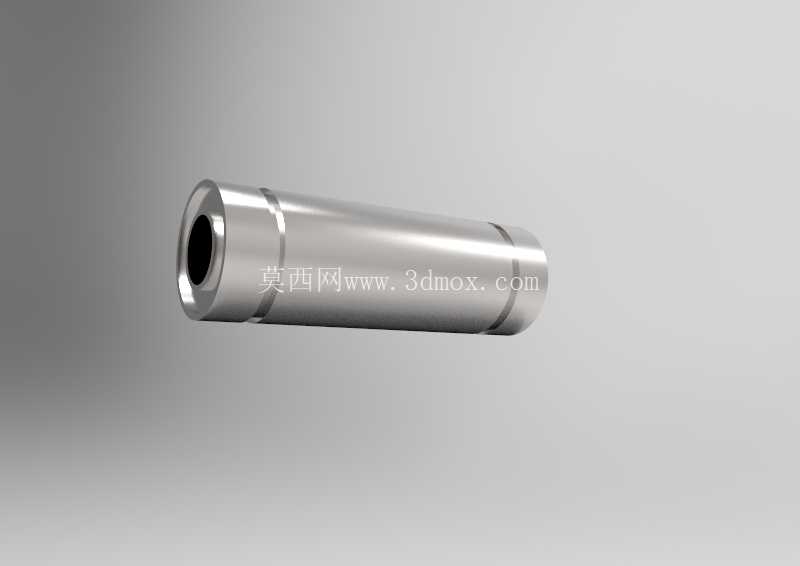

　　在自动化输送线、精密检测工装、数控滑台这类需要做直线往复运动的设备结构里，导向部件的刚性与运行平顺性直接决定了整套机构的重复定位精度与长期运行稳定性，普通长度的直线滚珠衬套在悬臂负载、长行程导向的场景下，很容易出现侧倾卡滞、局部磨损过快的问题，加长型直线滚珠轴承衬套就是针对这类工况做的结构优化方案。从实际选型适配的角度看，这类衬套的核心设计思路是通过拉长滚珠承载区的轴向长度，扩大滚动体与光轴的接触包络范围，在不改变衬套径向安装尺寸的前提下，大幅提升整体的抗倾覆力矩能力，不需要额外增加并列导向轴的数量，就能满足单侧负载、偏载工况下的直线导向需求。从结构细节上看，衬套整体采用空心圆柱式外形，外圆为统一基准的光滑圆柱面，可直接压入安装座的基准孔内完成定位，两端设计有定位止口台阶，压装时可以精准控制衬套的轴向安装位置，避免压装过深或者不到位导致的滚珠行程受限问题；内孔的滚道区域做了精密的圆弧滚道成型处理，滚珠在保持架的约束下沿轴向循环排布，滚动体与导向光轴、衬套外滚道之间为点接触滚动摩擦，相比传统的铜套滑动衬套，运行阻力可以降低70%以上，低速运行时不会出现爬行卡顿的问题，哪怕是微米级的进给动作也能顺畅实现。

　　在安装边界的考量上，这类加长衬套的外径公差严格按照基孔制过渡配合设计，安装座的孔位公差建议控制在H7等级，压装时需要使用专用工装抵住衬套的端面台阶，不能直接敲击衬套的滚道区域，避免内部保持架变形导致滚珠卡滞；衬套的内孔与配套导向轴的配合间隙需要根据实际运行速度调整，高速往复工况下可以适当放大间隙到0.01-0.02mm，低速重载、高精度定位的场景下间隙控制在0.005mm以内即可，同时要注意衬套两端需要预留足够的密封件安装空间，部分工况下可以在衬套端面加装毡圈密封圈，阻挡加工碎屑、粉尘进入滚道区域，延长衬套的使用寿命。

　　从实际应用场景来看，这类加长衬套常被用在点胶设备的Z轴升降导向、包装机械的推料机构导向、检测设备的探针模组滑动导向、木工机械的滑座移动导向等场景，尤其是在安装空间受限、无法布置双根导向轴分担倾覆力矩的位置，单根加长衬套配合硬铬导向轴就能满足导向刚性需求，相比双衬套并列布置的方案，可以大幅缩小安装座的整体体积，精简设备的结构设计。在建模过程中需要重点关注几个细节：一是滚道的圆弧曲率需要和滚珠直径做匹配，曲率半径通常取滚珠直径的52%-53%，保证滚珠和滚道的接触应力处于合理区间，避免长期负载下出现滚道点蚀的问题；二是保持架的窗口尺寸需要做限位设计，保证滚珠在循环过程中不会出现脱落、卡滞的问题，保持架的材质通常选用尼龙或者铜合金，兼顾耐磨性与自润滑特性；三是衬套两端的倒角需要做圆滑过渡处理，压装时可以顺利导入安装孔，不会刮伤安装座的内孔壁，同时也能避免安装时刮伤配套的密封圈。

　　另外在做结构校核的时候，需要根据实际承受的径向负载、倾覆力矩计算衬套的额定静负载安全系数，通常静态工况下安全系数不低于2，动态往复运行的工况下安全系数不低于3，针对冲击负载较大的场景，还可以在衬套和安装座之间加装薄壁减震衬套，吸收运行过程中的振动冲击，避免滚道出现压痕。这类衬套的润滑通常采用锂基润滑脂，初次安装时需要在滚道内填充适量润滑脂，运行过程中根据运行频率定期补充润滑，避免干摩擦导致的滚珠和滚道快速磨损；如果是在洁净室、食品加工这类有特殊要求的工况下，可以选用带自润滑保持架的版本，不需要额外加注润滑油，避免油污污染生产环境。
