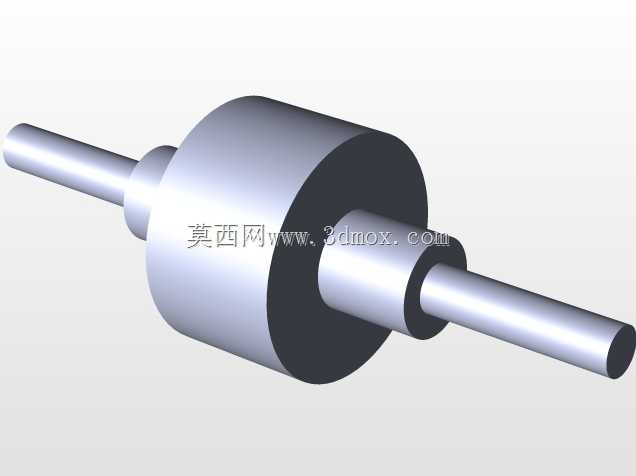

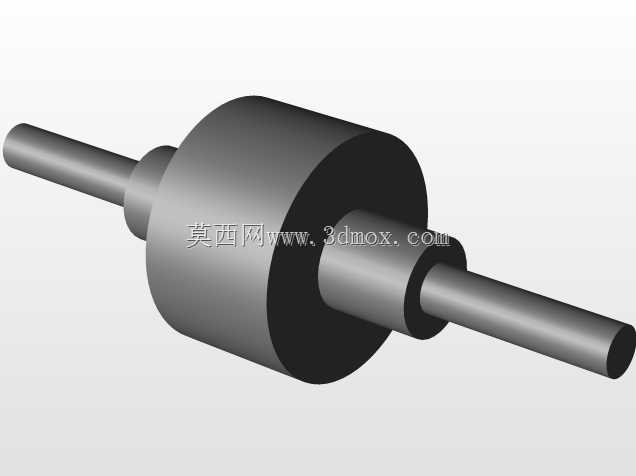

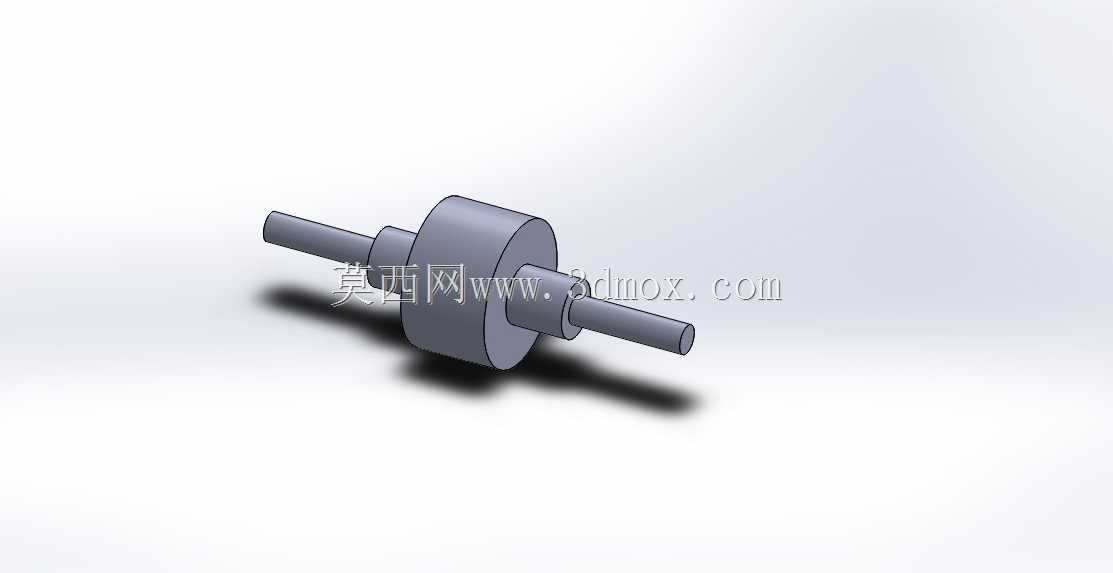

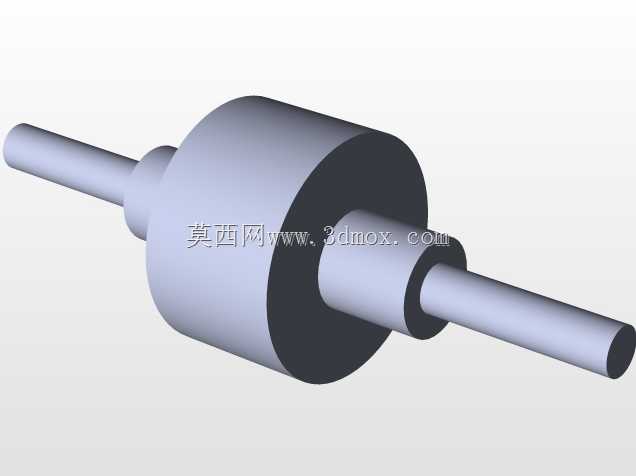

阶梯式双伸轴中间辊轮传动组件结构

　　这类带中间辊体的双伸阶梯轴结构，在小型精密传动场景里的适配性极强，日常做结构选型时经常会碰到类似的传动需求，尤其是在轻载输送、精密进给这类对轴系跳动控制有要求的工位上，这种一体辊轴的设计比分体式轴加辊套的方案装配公差累积要小很多。先从安装边界说起，两端的细轴段是用来穿装轴承位的，轴径公差一般选k6过渡配合，和深沟球轴承内圈配合时不需要额外打顶丝，靠过盈量就能传递额定扭矩，两端轴伸的长度要匹配轴承座的安装厚度，还要留出锁紧螺母或者轴用挡圈的安装空间，避免装配后轴承外圈和端盖出现干涉。中间的大直径辊体部分，是直接和被传动的介质接触的工作面，不管是做输送带的驱动辊，还是做精密送料的牵引辊，这个辊面的圆柱度公差要控制在0.02mm以内，

　　不然转动时会出现周期性的跳动，导致送料精度偏差或者输送带跑偏。设计的时候特意把辊体和两侧轴段做成了同轴一体结构，省去了辊套和轴之间的键连接环节，一方面减少了装配时的同轴度找正工作量，另一方面也避免了长期运转后键槽磨损产生的回程间隙，在频繁正反转的传动场景里，这种结构的传动刚性比分体装配的结构高不少。从功能特性上看，两侧轴段做了阶梯退刀设计，轴肩位置刚好顶住轴承内圈端面，装配时不需要额外调整轴承的轴向位置，轴肩的圆角半径要比轴承内圈的倒角小0.5mm以上，不然会出现轴承装不到位的情况。辊体两端的过渡圆角也要做圆滑处理，避免应力集中，尤其是在有冲击载荷的应用场景里，直角过渡的轴肩很容易在交变应力下出现疲劳裂纹。实际应用里，

　　这种结构常用在小型通讯设备的内部送纸机构、精密电子元件的输送带驱动工位，还有一些小型检测设备的进给传动单元里，因为整体结构紧凑，不需要额外设计辊套的固定结构，整体占用的安装空间比同规格的分体辊轴小15%左右，很适合在安装空间受限的小型设备里使用。做三维建模的时候，要重点注意各轴段的同轴度约束，辊面的粗糙度要根据使用场景调整，如果是做摩擦驱动的辊面，粗糙度可以选Ra1.6，如果是需要套胶层的辊体，辊面可以做滚花处理增加摩擦力，这时候建模就要把滚花的纹理参数预留出来，方便后续出工程图标注。另外两端轴端要做中心孔，作为机加工时的定位基准，中心孔的规格要匹配轴径大小，选B型中心孔可以避免加工时顶尖碰伤端面，也方便后续二次修磨时找正基准。

　　安装的时候，两端轴承座的同轴度要控制在0.03mm以内，不然会出现轴转动卡滞、轴承发热过快的问题，设计时可以在其中一个轴承座侧预留0.1mm的轴向间隙，补偿轴运转时的热伸长量，避免温度升高后轴系顶死。这种结构的额定负载主要由中间辊体的直径和轴径的比例决定，辊体直径和轴径的比值一般控制在2.5:1到3:1之间，既保证辊面有足够的接触宽度，又不会让轴的悬臂受力过大，要是比值太大，轴的抗弯刚度不足，重载下会出现挠曲变形，影响传动精度。
