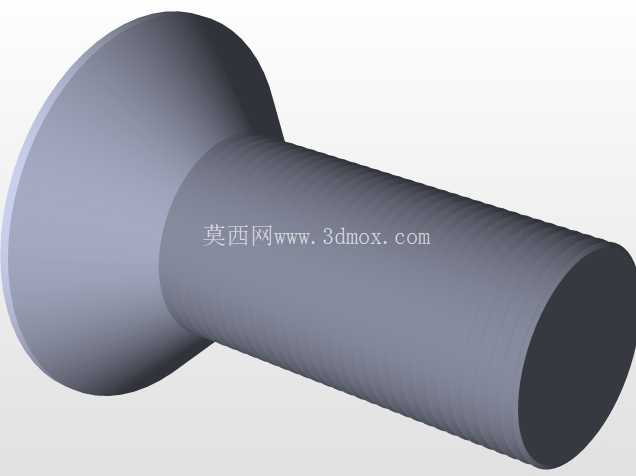

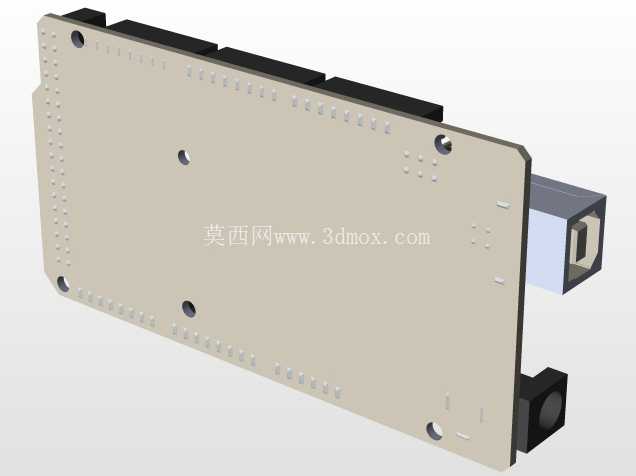

线性摩擦磨损性能测试试验装置结构

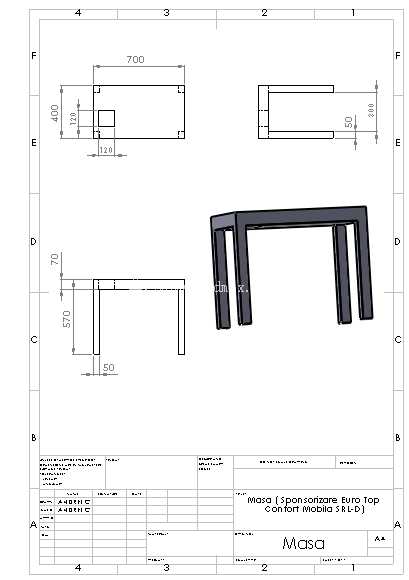

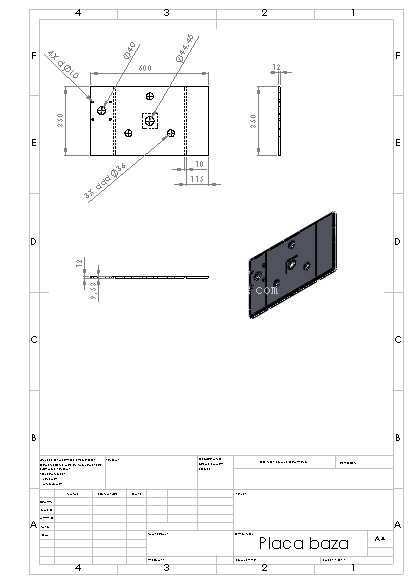

　　这套线性摩擦磨损试验装置，主要面向材料表面性能测试、摩擦副匹配验证、耐磨材料研发场景，在高校材料实验室、耐磨件生产企业质检部门、表面处理工艺研发工位都有明确的使用需求，核心是通过可控的线性往复运动，模拟实际工况下两个接触副之间的摩擦、磨损过程，采集不同载荷、运动速度、接触时长下的材料磨损量、摩擦系数变化数据，为材料选型、工艺优化、寿命预估提供可复现的试验支撑。从结构布局来看，装置采用框架式承载基体，主体安装板为整块板式结构，所有功能组件都直接固定在该基板上，减少了多层拼接带来的装配累积误差，保证运动组件的安装基准统一。

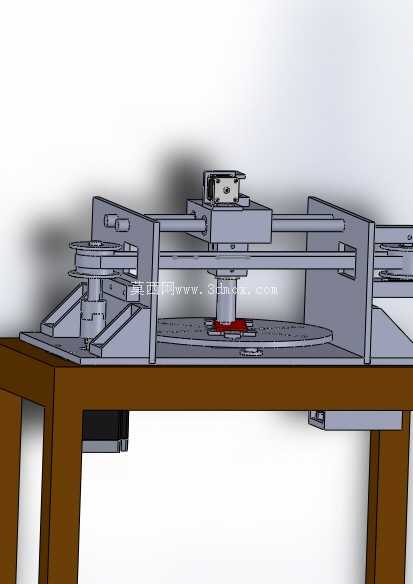

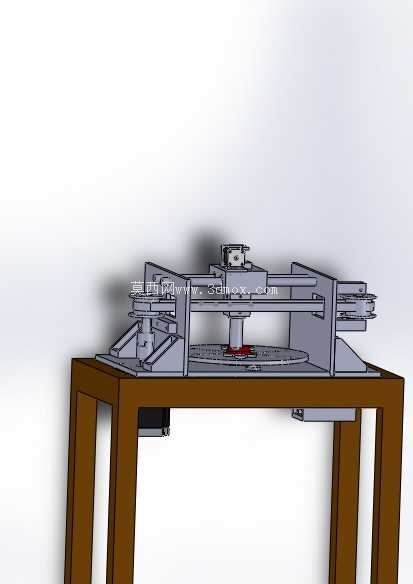

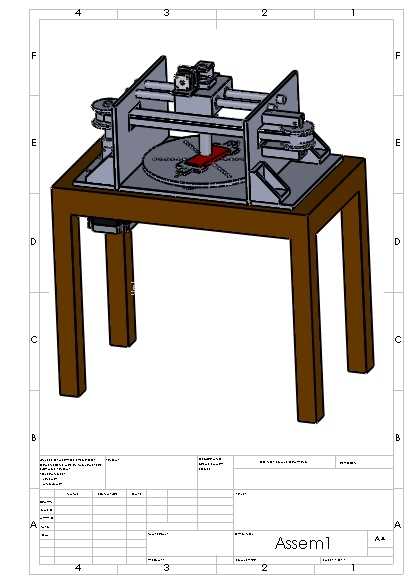

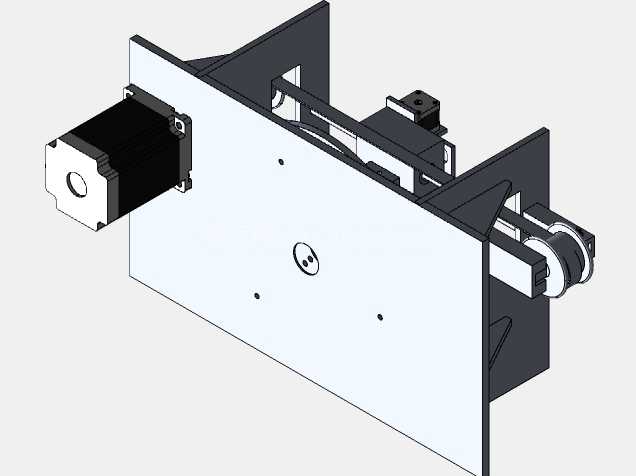

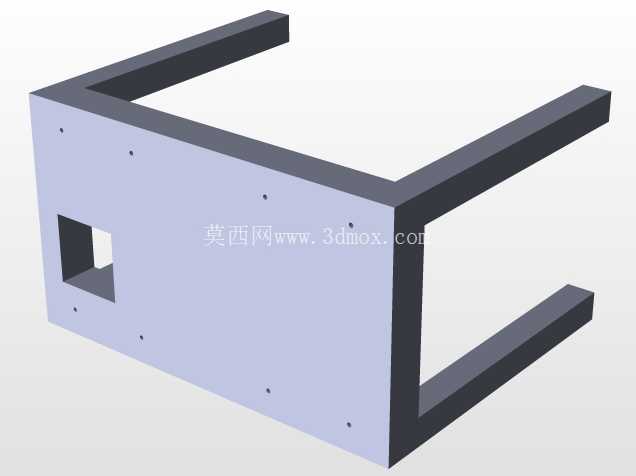

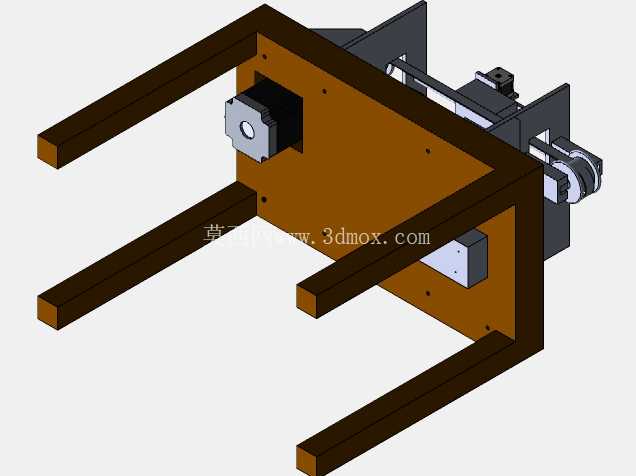

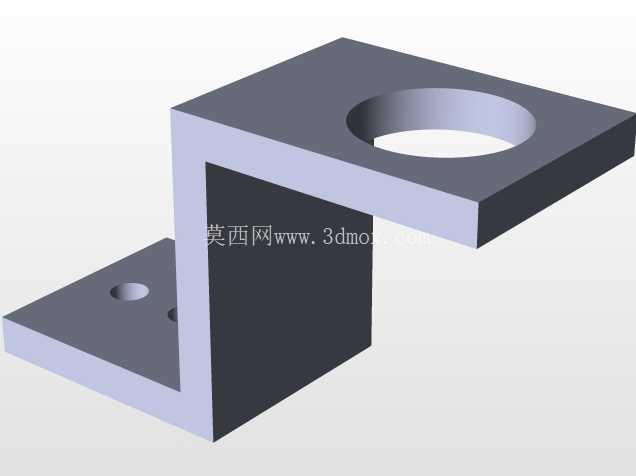

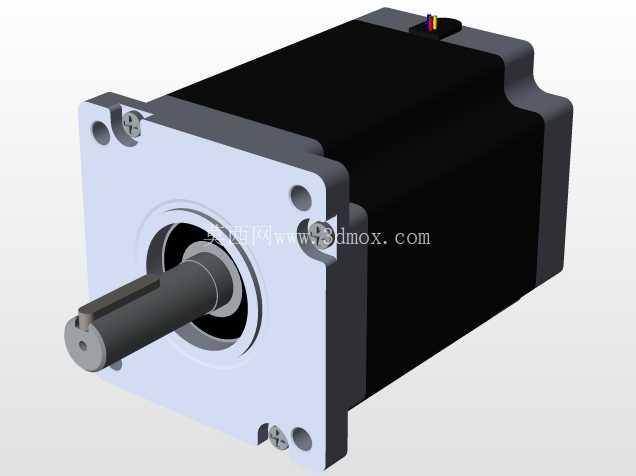

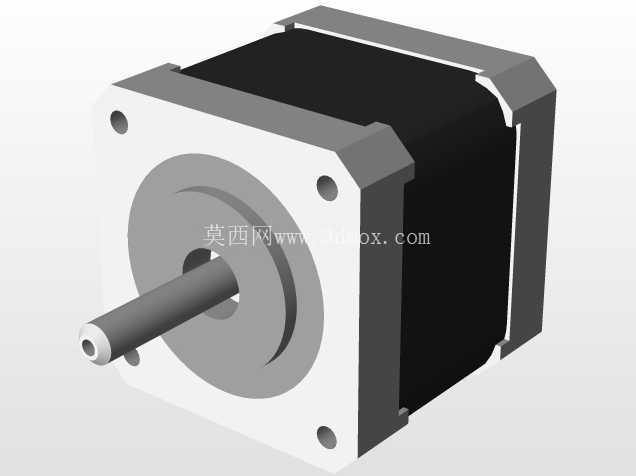

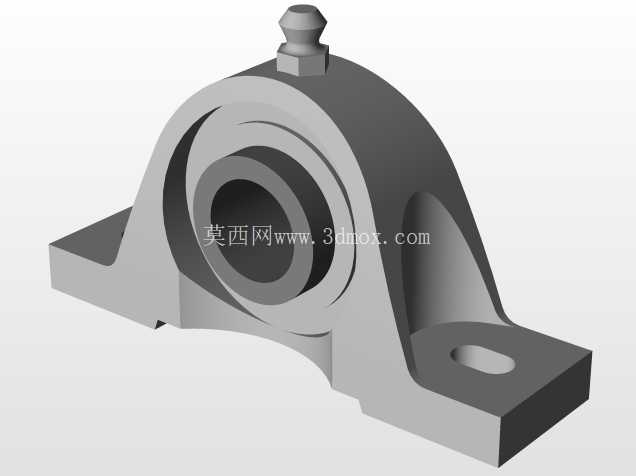

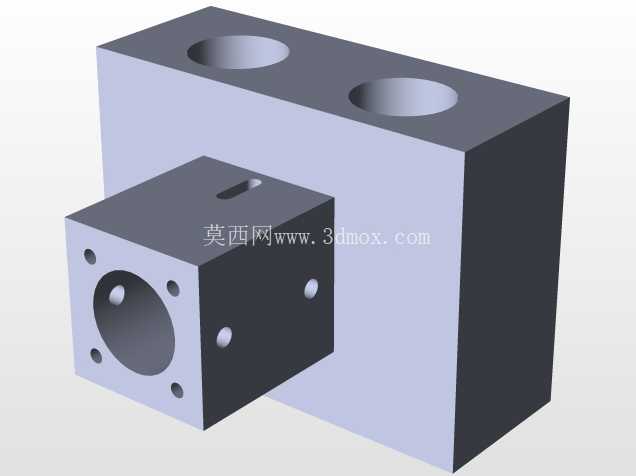

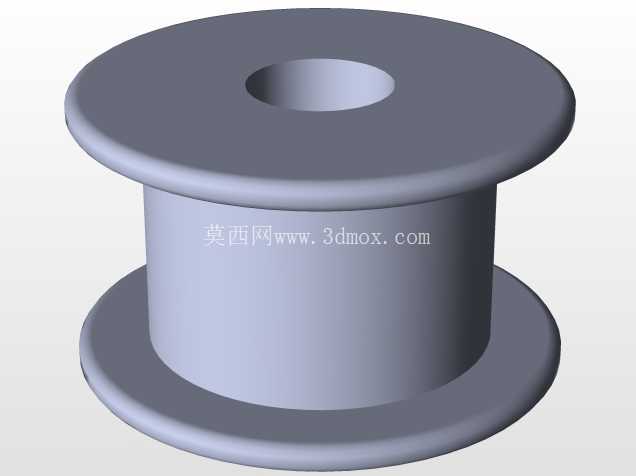

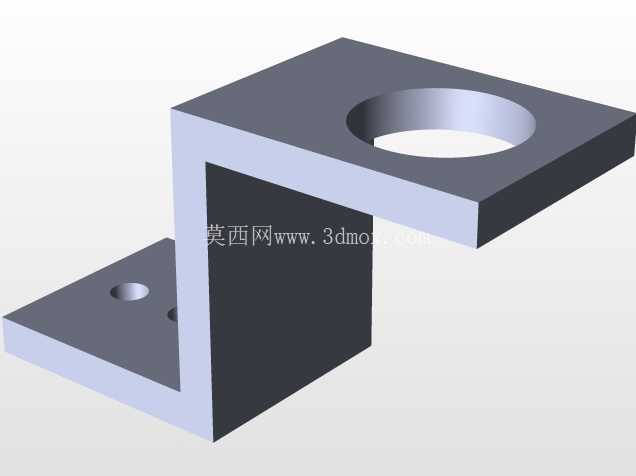

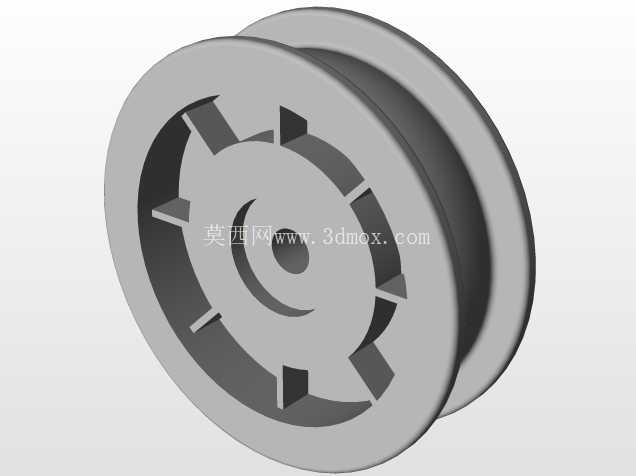

　　三根平行的线性导向支撑臂从基板向前延伸，形成开放式的试验操作空间，这种外伸式的布局一方面方便试验人员快速装拆试样、清理磨屑，另一方面也预留了足够的传感器安装位置，可根据试验需求加装力传感器、温度传感器、位移传感器，实时监测试验过程中的参数变化。驱动端布置在基板后侧，采用旋转运动转直线往复运动的传动结构，动力输出端直接连接试样装夹工位，运动行程可通过调整曲柄偏心距实现灵活调节，适配不同摩擦行程的试验要求，从微幅往复磨损到长行程滑动摩擦都能覆盖。对侧的装夹工位设计为可调节式结构，能够通过调整安装位置改变施加在摩擦副上的正压力，配合不同配重块可实现多档位载荷加载，满足从轻载精密摩擦到重载耐磨测试的不同试验工况。

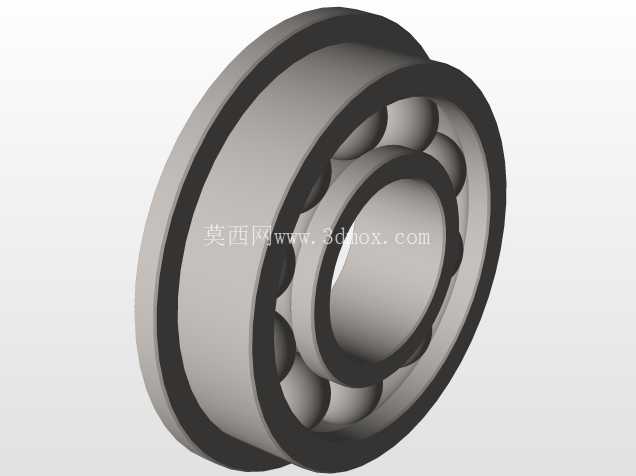

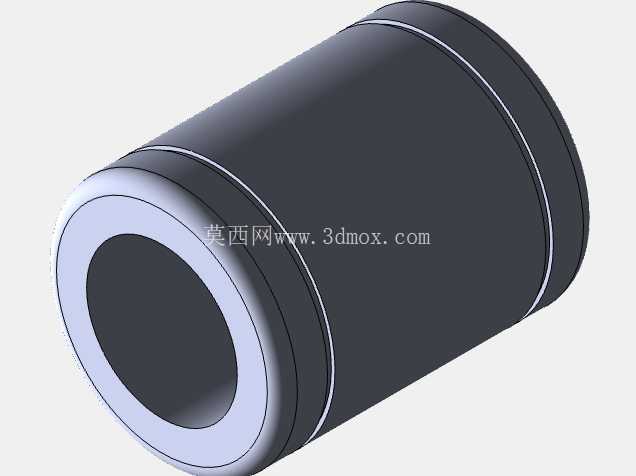

　　设计过程中优先考虑了结构刚性，承载框架的型材截面尺寸经过受力校核，在最大试验载荷下不会出现明显的结构形变，避免因机架变形导致运动轨迹偏移，影响试验数据的准确性。导向部位采用低摩擦的滑动配合结构，自身运行阻力小，不会额外增加摩擦系数测试的系统误差，同时导向面做了耐磨处理，长期往复运行也不会出现精度衰减。安装边界方面，基板后侧预留了与设备机座连接的固定孔位，可直接固定在标准试验台台面上，整体外伸部分的重心落在安装基面范围内，满载荷运行时不会出现倾覆风险；所有运动部件的外围都预留了安全防护安装空间，后期加装透明防护罩后不会与运动组件发生干涉，满足实验室设备的安全操作要求。

　　试样装夹位置的操作高度符合人体工程学设计，试验人员站立状态下即可完成试样更换、参数调整等操作，不需要额外垫高或者俯身操作。装置的传动部位做了集成化设计，将传动组件封闭在基板后侧的安装空间内，既可以避免试验过程中产生的磨屑进入传动副造成异常磨损，也能降低运动部件外露带来的安全隐患。从功能扩展性来看，基板上预留了多组标准安装孔位，不需要二次加工就可以加装环境模拟组件，比如高温加热模块、腐蚀介质滴加模块，实现特殊工况下的摩擦磨损试验，拓展设备的适用范围。整套结构没有冗余的设计部件，每个结构件都承担明确的功能，既控制了整体制造成本，也降低了后期维护的难度，易损件都设计为快拆结构，日常维护时不需要拆解整个机架就能完成更换。
