通讯设备配套拼接式定位基座结构

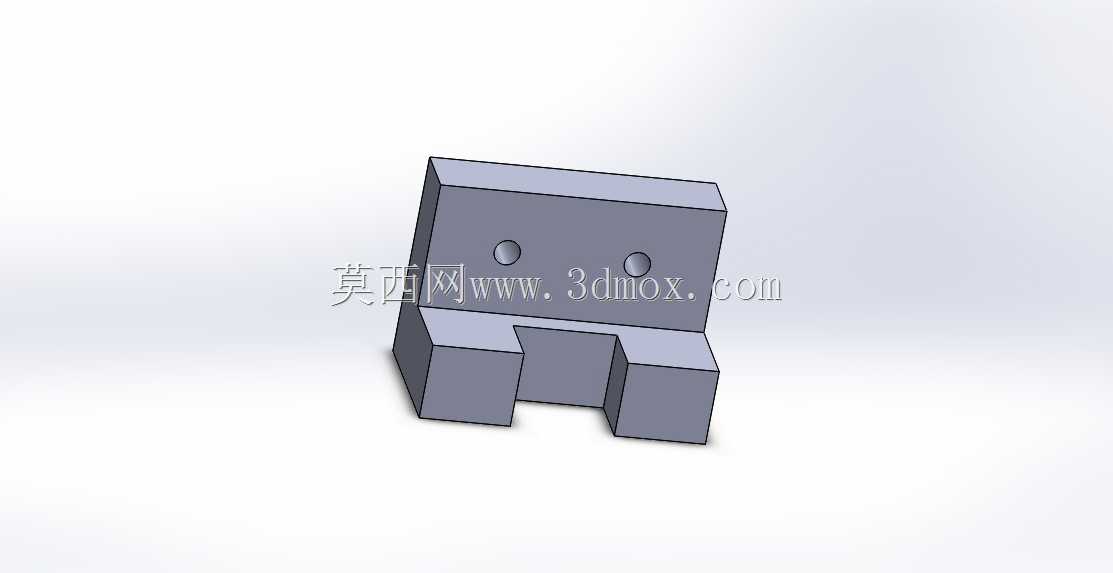

　　在小型通讯终端的内部装配体系中，这类块状拼接定位结构是承担内部元器件限位、板件支撑的核心小尺寸构件，日常接触到的手持通讯设备、便携数据采集终端的内部腔体里，都能见到这类结构的衍生设计。不同于外露的结构件，这类内置基座不需要做表面外观处理，所有设计维度都围绕装配精度、限位可靠性、空间利用率三个核心指标展开。从结构形态上看，主体采用方块式基体设计，上部预留两个圆形定位孔位，用于对应安装通讯主板上的定位柱，装配时可以直接将主板卡入孔位完成初步定位，不需要额外的治具辅助对位，能大幅提升产线装配的效率。下部采用对称式缺口设计，两侧的凸块刚好嵌入设备中框的预留卡槽内，中间的避让槽用于走通射频同轴线与按键排线，

　　避免装配时线材被基体挤压造成信号传输故障或者按键卡滞。设计这类结构时，首先要匹配设备内部的腔体边界，整体的长宽高尺寸需要严格控制在中框预留的安装槽公差范围内，单边预留0.1mm的装配间隙，既不会因为间隙过大造成装配后基座晃动，也不会因为间隙过小导致组装时压损周边的元器件。上部的两个定位孔采用通孔设计，孔壁做0.2mm的拔模斜度，方便注塑成型时脱模，同时孔位的中心距公差控制在±0.05mm，和主板上的定位柱尺寸做过盈0.03mm的配合，装配后不需要额外打胶就能实现主板的初步固定，后续再通过螺丝锁紧就能完成主板的全固定。下部的两个支撑凸块的底面需要和中框的支撑面完全贴合，平面度控制在0.02mm以内，避免装配后出现基座倾斜，

　　导致上部的主板安装后出现翘曲，长期使用后出现主板焊点脱焊的问题。中间的避让槽深度需要根据排线的弯折半径设计，槽底做R0.5的圆角过渡，避免锐边割破线材的绝缘层，造成设备短路故障。这类结构的材质一般选用ABS+PC混合注塑，既具备足够的结构强度，在设备跌落时能吸收部分冲击能量，保护上部的主板元器件，也具备一定的韧性，装配时不会因为轻微的过盈配合出现脆裂。在实际的产线装配场景中，这类基座属于最先装入中框的内部构件，安装时只需要对准中框的卡槽推入，听到卡扣卡入的声响就代表安装到位，不需要额外的螺丝固定，能减少整机的螺丝用量，降低设备的整体重量。同时这类结构的通用性很强，在同系列不同配置的通讯设备中，只需要调整上部定位孔的间距、

　　下部避让槽的宽度，就能适配不同布局的主板与排线，不需要重新开制整套模具，能大幅降低产品的开模成本。在结构验证阶段，需要对这类基座做跌落测试、高低温循环测试，验证在1.2米高度多角度跌落时基座不会出现断裂，在-20℃到60℃的温度循环环境下不会出现形变，保证定位精度不会因为环境变化出现偏移。另外这类结构的边角都做了C0.3的倒角处理，避免装配时工人被锐边划伤，也不会在装配过程中刮伤周边的其他塑料构件。很多入门的结构设计人员在做这类内置基座时，容易忽略拔模斜度与公差配合的细节，要么孔位做的过紧导致主板装配时被顶起，要么间隙过大导致主板晃动，要么没有做线材避让槽导致线材被压断，这些细节问题都会直接影响整机的装配良率与长期使用可靠性。在建模过程中，需要优先确定安装基准面，以中框的支撑面为Z向基准，以中框的对称中心为X向基准，再依次绘制基体轮廓、定位孔、避让槽、卡扣结构，所有的特征都要基于基准面做参数化关联，后续调整尺寸时只需要修改对应的参数就能快速完成结构迭代，不需要重新绘制整个模型。这类结构虽然外形简单，但是直接关系到通讯设备内部核心板件的固定可靠性，是手持通讯终端内部结构中不可或缺的基础支撑构件。
