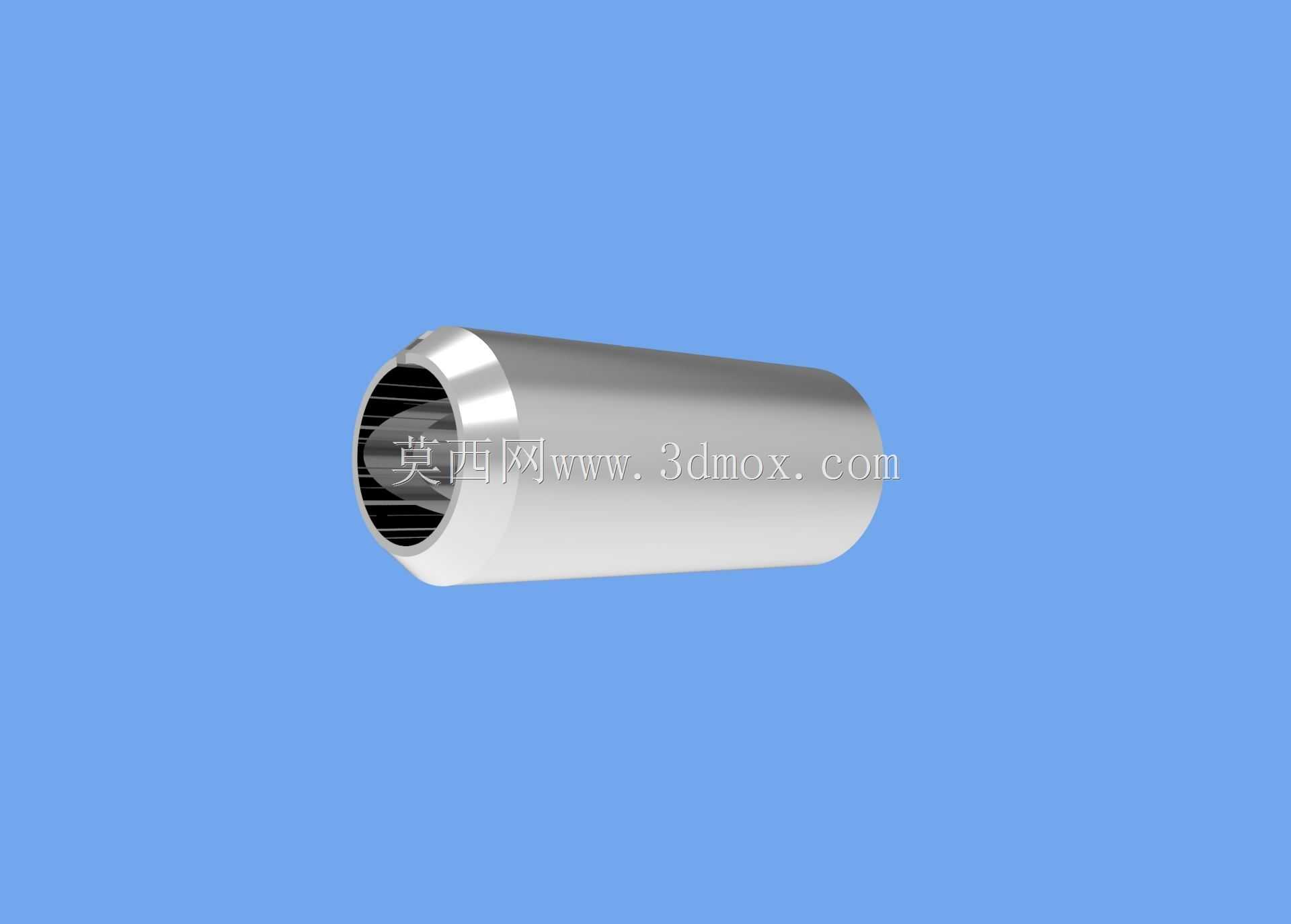

在手持通讯终端的内部结构装配体系中,这类圆柱型金属套筒是信号传输链路与结构支撑体系里的关键衔接零件,日常接触到的手持通讯设备音频接口、天线馈线衔接端、内部模组插接位都能见到这类构件的身影,它承担着插接定位、电磁屏蔽、结构补强的多重作用,并非单纯的结构装饰件。从实际装配场景来看,这类套筒多采用薄壁金属拉伸工艺加工成型,内壁预留的多道卡槽结构,是为了匹配插接端子的弹性卡爪,当配套公端插入时,卡爪会卡入卡槽完成轴向定位,避免日常使用中插接件受拉扯出现松脱、接触不良的问题,同时金属材质的筒壁可以形成连续的电磁屏蔽层,隔绝外部杂散信号对内部传输链路的干扰,这一点在高频通讯信号传输场景下尤为重要,能有效降低信号传输过程中的衰减与噪声干扰。

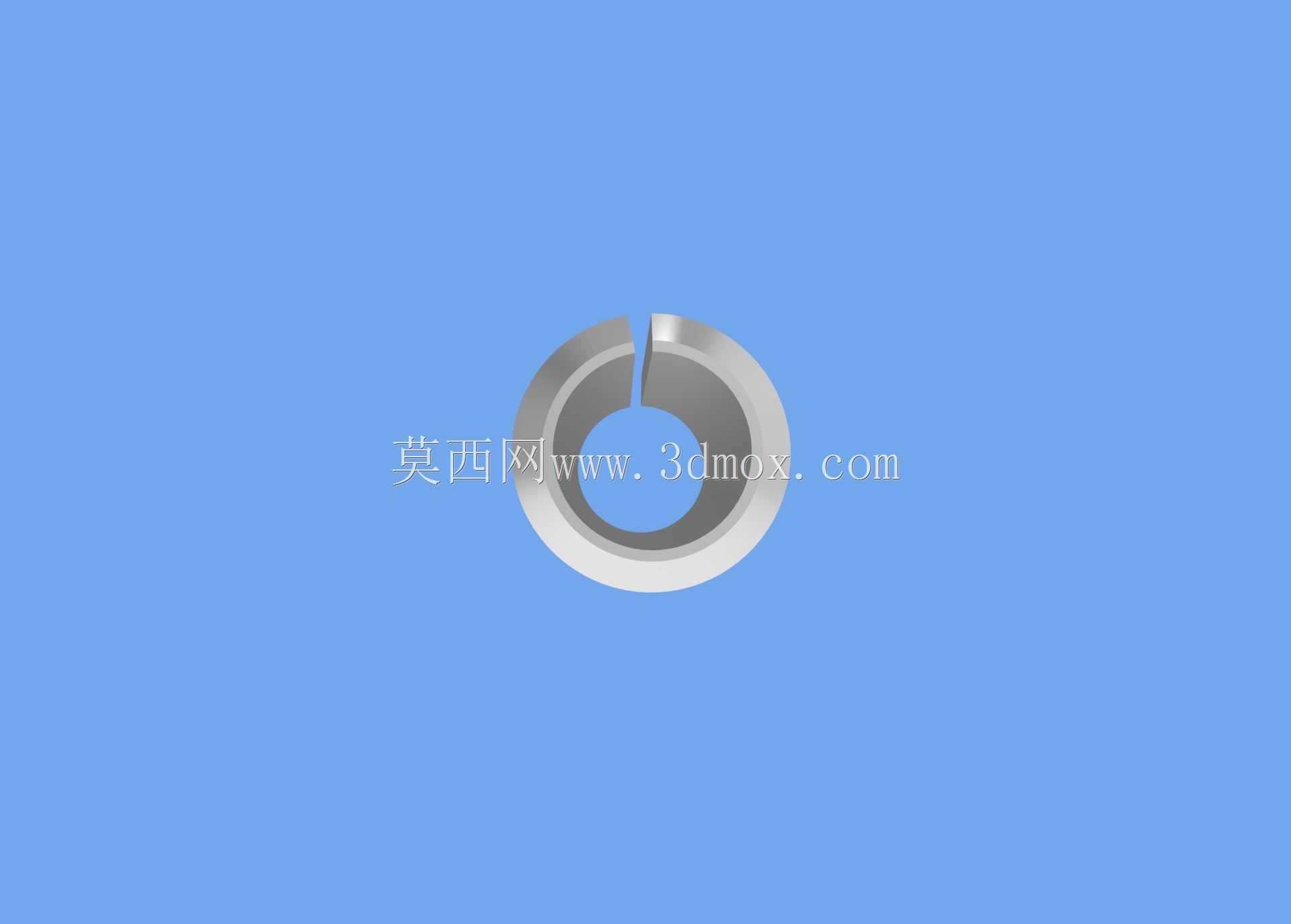

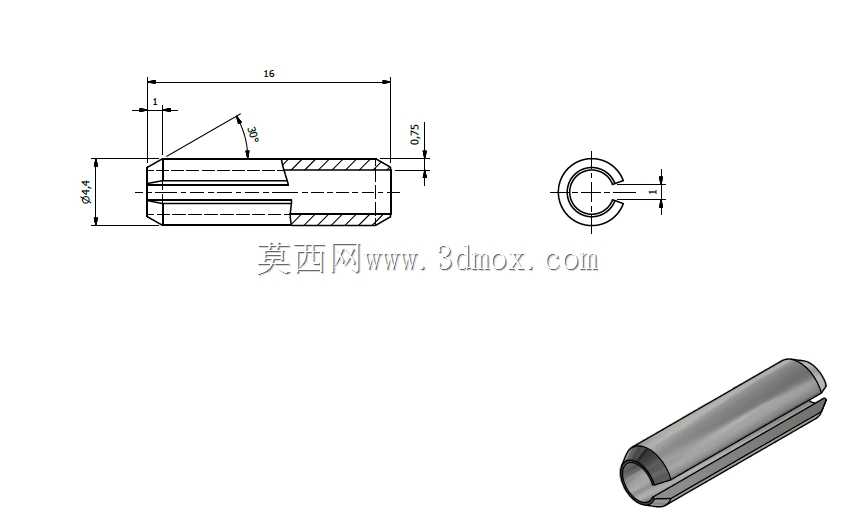

做这类零件的三维结构设计时,首先要明确安装边界的尺寸约束,套筒的外径需要匹配设备壳体上的预装孔位公差,通常外径公差会控制在h7级别,保证压入壳体后不会出现过松晃荡或者过盈量太大导致壳体开裂的问题;套筒的总长度要兼顾内部插接行程与壳体壁厚,既要保证公端插入后有足够的啮合深度,又不能超出内部结构的安装空间,避免挤压到相邻的电路板或者电池模组。内壁的卡槽位置设计需要和配套公端的卡爪行程精准匹配,卡槽的倒角角度一般取15度到20度,既方便公端插入时的导向滑入,又能保证卡合后的拔出力处于合理区间,不会出现插拔过紧用户使用费力,或者过松容易松脱的问题。筒壁的厚度选择需要兼顾结构强度与轻量化要求,壁厚太薄会导致压装时出现变形,
卡槽位置的结构强度不足,多次插拔后出现磨损松旷;壁厚太厚则会占用过多内部空间,增加不必要的零件重量,不符合手持通讯设备轻量化的设计趋势。从实际使用的工况来看,这类套筒需要承受至少上千次的插拔循环,所以在结构设计时,卡槽的边缘要做圆角处理,避免应力集中导致反复插拔后出现金属疲劳开裂;套筒的入口端要做外倒角导向,方便用户在盲插状态下也能顺利将插头对准插入,降低使用中的对位难度。很多新手工程师在做这类零件建模时,容易忽略内壁的拔模角度,实际上这类薄壁金属件如果采用车削加工可以做到零拔模,但如果采用拉伸成型工艺,就需要预留合理的拔模斜度,否则量产时会出现脱模困难、筒壁拉伤的问题。另外,套筒的外表面粗糙度也有明确要求,
和壳体配合的压装段粗糙度要控制在Ra1.6以内,保证压装时的顺畅度,同时压装后不会出现相对转动;外露的端口位置会做高光倒角处理,提升设备外观的精致感,避免端口毛边刮伤用户或者损坏插头的绝缘层。在整机装配的公差链计算里,这类套筒的轴向尺寸公差会直接影响插头插入后的啮合深度,如果套筒长度尺寸超差,要么会导致插头插不到位信号接触不良,要么会导致插头插入过深顶坏内部的电路板焊盘,所以建模时需要把尺寸公差、形位公差都在三维模型里做明确的标注,尤其是套筒两端面的平行度、内壁卡槽和外圆的同轴度,这些形位公差如果超差,会直接导致装配后插接件偏斜,出现单边接触、插拔卡滞的问题。从电磁兼容的角度考虑,套筒的金属材质一般会选择易切削的黄铜或者铝合金,表面做镀镍处理,既提升抗氧化能力,又能保证良好的导电连续性,装配时套筒和壳体上的接地弹片可靠接触,就能形成连续的屏蔽腔体,把内部信号传输路径和外部的电磁干扰隔离开,这也是很多通讯设备接口位置抗干扰设计的关键细节。很多人觉得这类小套筒结构简单,实际上在手持通讯设备这种寸土寸金的内部空间里,每一个尺寸、每一处倒角、每一个卡槽的位置都经过反复的装配验证,既要满足功能要求,又要适配整机的堆叠布局,还要兼顾量产加工的工艺性,哪怕是0.1毫米的尺寸偏差,都可能导致整机装配出现问题,或者用户使用时出现接触故障。
