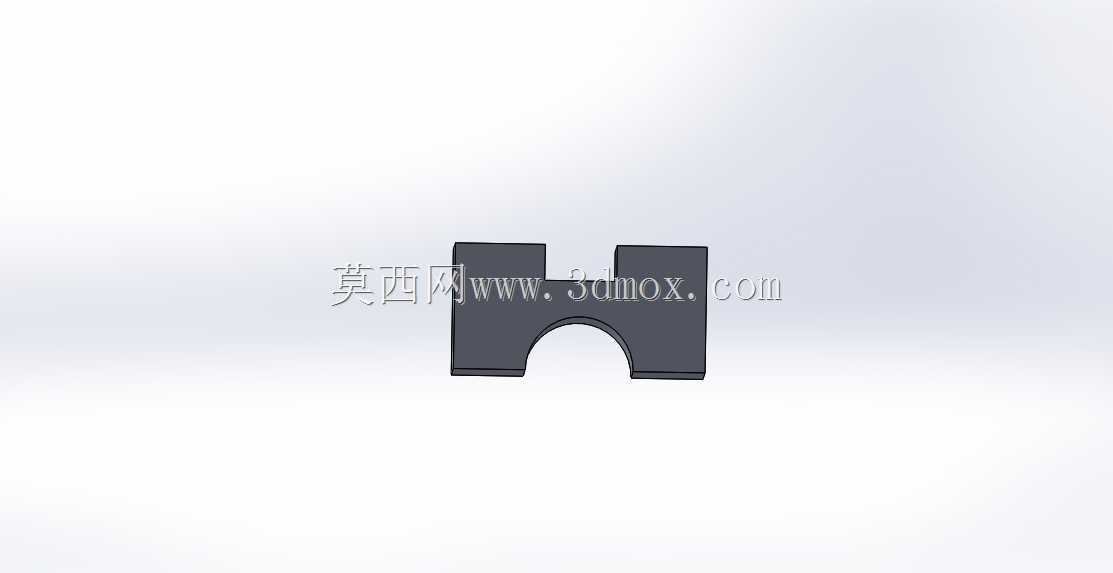

带半圆缺口工字形定位连接结构件

　　该结构件在工装夹具、小型自动化装配工位中应用较为广泛，主要承担相邻组件之间的定位卡接与辅助承载作用，常见于电子元器件组装治具、小型输送线的侧边挡停模块、通讯设备内部的板件固定位这类需要快速对位、限制多自由度位移的场景。从实际使用场景来看，这类零件不需要承受大吨位的冲击载荷，更多是在频繁拆装、反复对位的工况下保持位置精度，避免相邻组件在设备运行过程中出现横向窜动或者竖向偏移。

　　从功能特性上看，零件整体采用对称式工字形布局，上下两端的平直端面可以和安装基面、被固定件的平面完全贴合，保证接触受力均匀，不会出现局部应力集中导致的压痕或者形变；中部开设的半圆缺口是核心功能结构，这个缺口可以直接卡接在对应直径的圆柱轴、圆杆类导向件上，不需要额外加装紧固件就能实现径向定位，装配时只需要将缺口对准圆杆推入即可完成初步对位，大幅缩减装配对位的时间，在需要快速换型的治具工位上，这种结构能有效减少换型调试的工作量。两侧的竖直立边可以起到侧向限位的作用，当被固定件安装到位后，立边刚好卡在被固定件的侧边槽位内，限制零件绕圆柱轴的转动自由度，保证安装后整体结构的稳定性。

　　设计思路上，这类零件优先考虑加工便利性与装配容错率，整体外形没有复杂的曲面特征，所有棱边都做了微小的倒角处理，既可以避免加工后产生的锐边划伤操作人员，也能在装配时起到导向作用，即使安装位置存在微小的偏差，倒角面也能引导零件滑入正确的装配位。半圆缺口的直径尺寸和对应配合的圆杆采用基孔制间隙配合，间隙量控制在0.02mm到0.05mm之间，既保证拆装时的顺畅度，又不会因为间隙过大导致定位精度不足。工字形的上下翼缘厚度根据实际承载需求设定，在满足结构强度的前提下尽可能缩减厚度，减少零件整体的重量，同时也能降低材料消耗。零件的材质一般根据使用工况选择，常规工位采用普通45号钢做发黑处理即可满足耐磨与防锈需求，如果是在有腐蚀介质的环境下使用，可以更换为304不锈钢材质，不需要额外做表面处理就能达到使用要求。

　　外形尺寸与安装边界方面，零件整体的宽度方向尺寸需要和被固定件的卡槽宽度匹配，安装时要保证两侧立边完全卡入卡槽内，不能出现突出卡槽的部分，避免和周边运动部件产生干涉；半圆缺口的中心高度要和配合圆杆的安装中心高度保持一致，偏差不能超过0.03mm，否则安装后会出现别卡的情况，导致零件无法顺利装配到位。上下端面的平面度公差控制在0.02mm以内，保证和安装基面贴合后没有缝隙，避免长期使用后因为受力不均导致零件变形。零件的总高度需要根据安装空间的竖向间隙设定，安装后零件上端面和上方覆盖件之间要预留至少0.1mm的间隙，避免设备运行过程中因为振动导致零件和上方部件产生摩擦。在实际建模过程中，需要重点关注半圆缺口和两侧立边的位置度公差，保证缺口中心和零件整体对称中心重合，避免出现偏心导致装配后定位偏移。这类零件虽然结构简单，但是在小型装配结构中起到的定位作用十分关键，尺寸偏差过大会直接导致整个工位的装配精度下降，甚至出现卡料、定位失效的问题，因此建模时需要严格把控各个配合尺寸的公差范围，结合实际装配场景调整细节结构，比如在半圆缺口的入口处做微小的导入斜角，进一步提升装配的顺畅度。
