5X20规格250V5A玻璃管保险丝结构设计

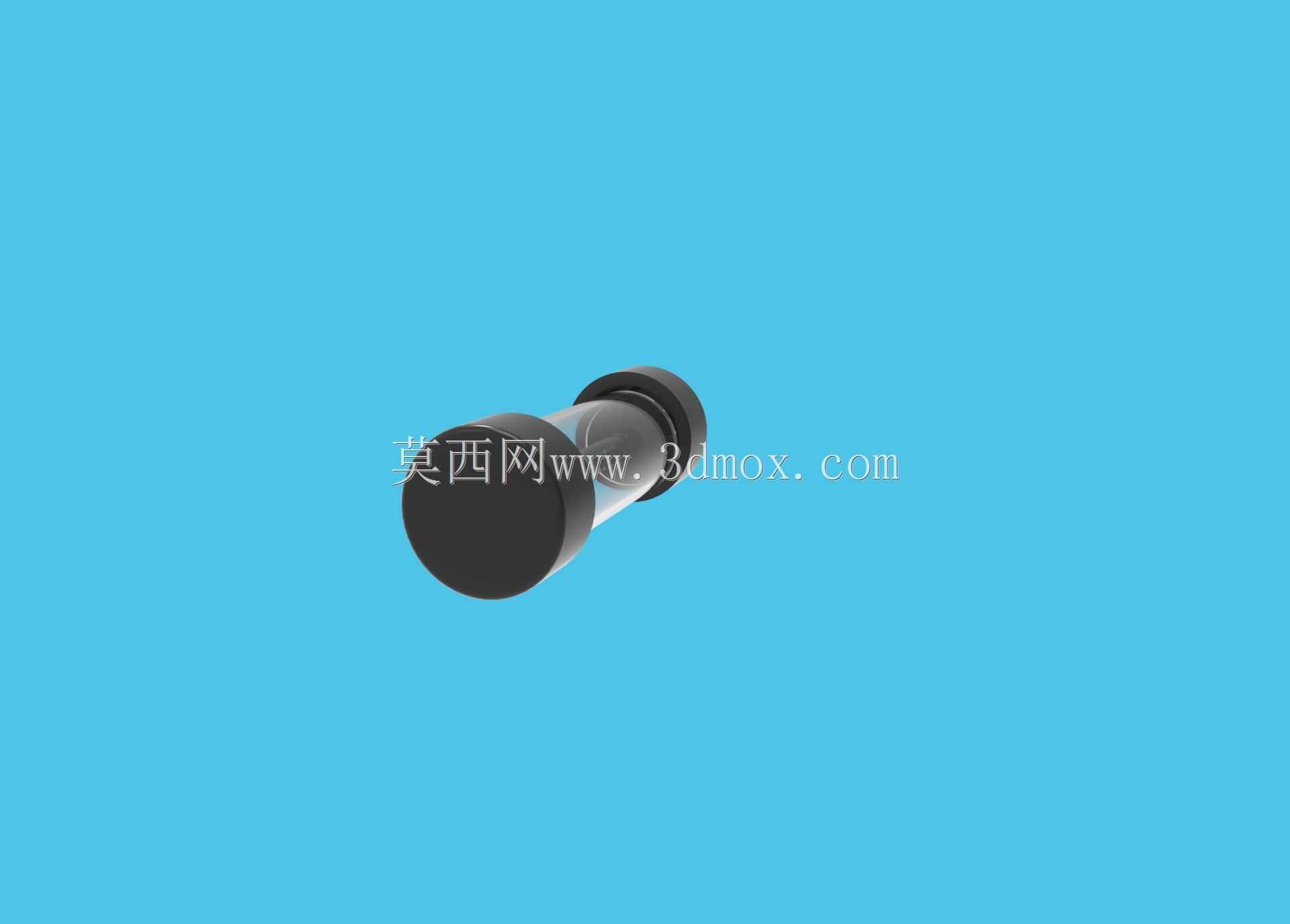

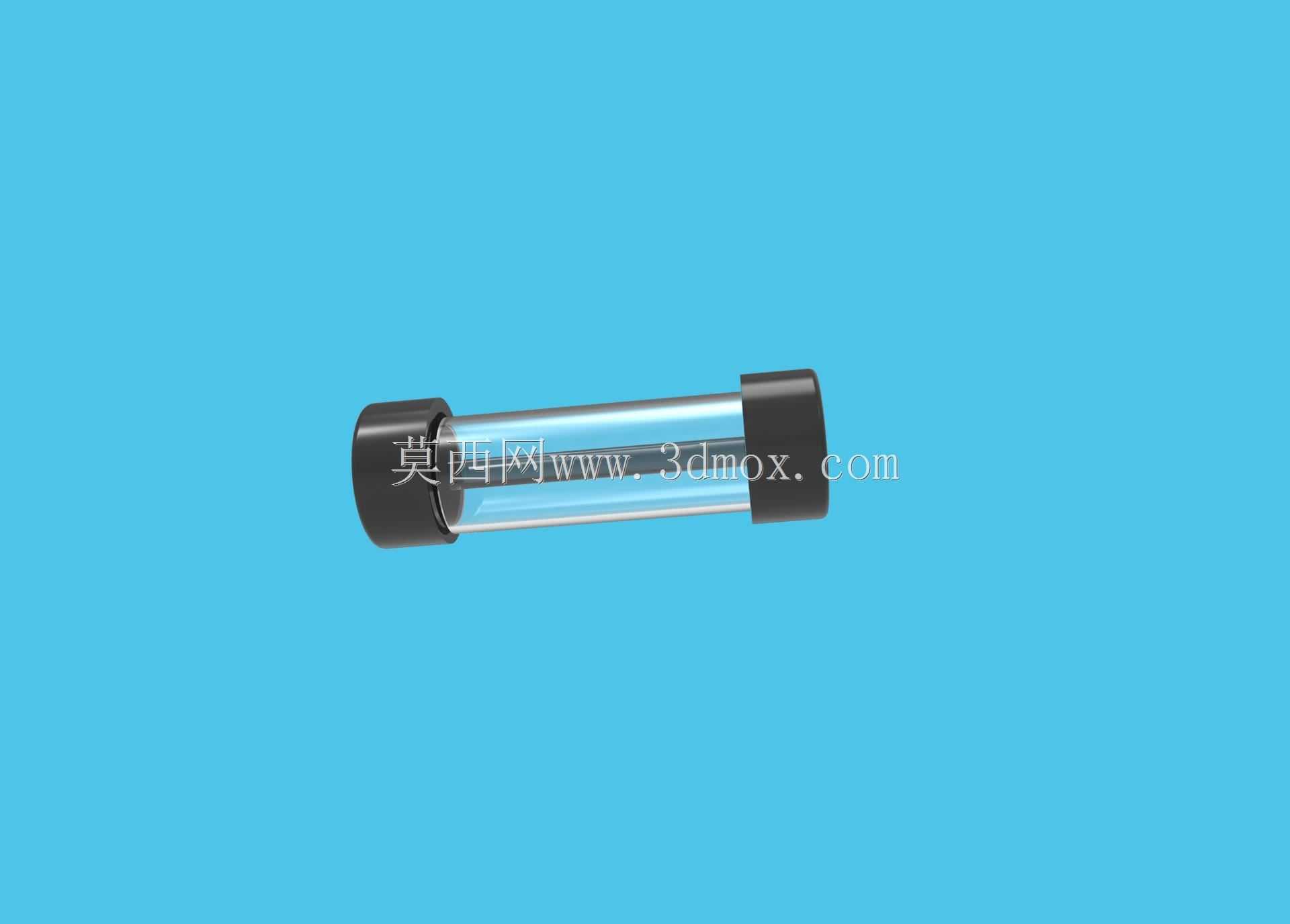

　　在低压配电、消费电子、小型工业控制板卡的电路保护设计环节，5×20规格的管状保险丝是应用覆盖度极高的一次性过流保护元件，这类元件的核心作用是在电路出现异常过流、短路故障时，通过内部熔丝的快速熔断切断回路，避免后端精密元器件、线路因过流发热引发烧毁、起火等安全事故，是各类交流250V及以下电压等级用电设备中不可或缺的安全防护部件。从结构设计的角度看，这款玻璃管保险丝采用两端金属端帽压合封装的经典结构，透明玻璃管本体既可以为内部熔丝提供稳定的绝缘支撑腔体，也能让运维、检修人员直观观察内部熔丝的通断状态，无需借助万用表等检测工具就能快速判断保险是否动作，大幅提升现场故障排查的效率。两端的金属端帽采用镀镍铜质材质冲压成型，

　　压合后与玻璃管端面保持紧密贴合，既可以保证与保险座接触时的导电连续性，也能隔绝外界灰尘、潮气进入管体内部，避免熔丝在长期存放或工作过程中出现氧化腐蚀，导致额定电流参数漂移、误熔断等问题。设计过程中需要严格控制管体的外径与总长度尺寸，5mm的外径、20mm的总长度是行业通用的安装尺寸边界，能够适配市面上绝大多数标准5×20规格的保险丝座、保险夹，无论是PCB板直焊式安装、导轨式保险座安装还是面板嵌入式安装，都能实现无适配改造的直接替换，不需要额外调整安装位的开孔尺寸、夹持片间距。内部熔丝的固定采用点焊工艺连接在两端金属端帽的内侧，熔丝的材质、线径经过精准匹配，确保在通过5A额定电流时能够长期稳定工作，温升控制在安全范围内，

　　不会出现长期工作过热导致的端帽老化、管体开裂问题；当回路电流超过额定值达到熔断阈值时，熔丝会在标准规定的时间范围内快速熔断，切断故障电流，熔断过程中产生的电弧会被封闭在玻璃管腔体内，不会对外界电路、元器件造成飞弧短路影响。在实际选型应用中，这类保险丝常被用在小型通讯设备电源输入端、家电控制板、仪器仪表供电回路、低压照明回路等场景，设计选型时除了匹配额定电压、额定电流参数，还要关注安装空间的预留：直焊式安装时需要在PCB上预留对应间距的焊盘，焊盘间距要匹配端帽的接触位置，避免焊接时焊锡流入端帽与玻璃管的压合缝隙，导致端帽松动、接触电阻增大；采用保险座夹持安装时，要保证保险座的夹持弹片有足够的弹性压力，

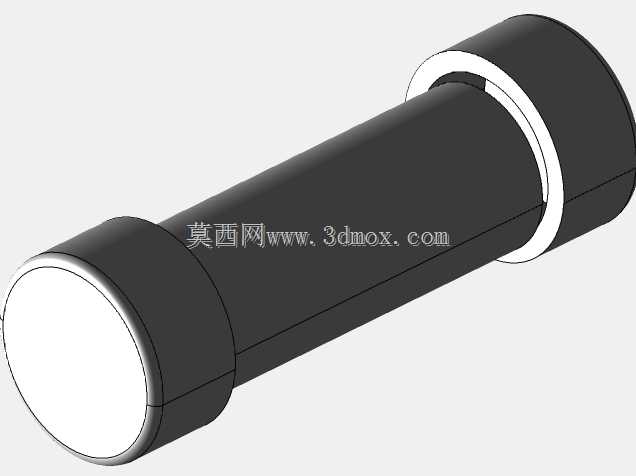

　　确保端帽与弹片之间的接触电阻足够小，避免长期带流工作时接触位置发热，影响保险丝的正常工作参数。从结构建模的细节来看，建模时需要还原玻璃管与金属端帽的压合配合关系，端帽的内孔尺寸要略小于玻璃管的外径，模拟实际生产中的过盈压合装配状态，同时要还原端帽外侧的倒角结构，方便安装时顺利推入保险座的夹持位，不会出现卡滞、刮伤弹片镀层的问题；玻璃管的壁厚要控制在合理范围内，既要保证足够的机械强度，承受压合、安装过程中的外力不碎裂，也要避免壁厚过大导致整体外径超差，无法装入标准保险座。内部熔丝的建模不需要过度还原熔断特性的微观结构，但要准确呈现熔丝在管腔内的张紧状态，避免熔丝下垂接触玻璃管内壁，导致熔断时局部热量集中在玻璃管某一点，造成玻璃管炸裂的问题。在设备的日常运维场景中，透明玻璃管的设计优势十分明显，检修人员打开设备保险仓后，可以直接透过管壁观察内部熔丝是否断裂、是否有熔丝汽化后的发黑残留，快速判断故障是由过流冲击导致还是保险自身老化失效，大幅缩短故障排查的时间，尤其是在多回路并联的配电端子排上，这种可视化的结构设计能让运维人员快速定位故障回路，不需要逐个回路断电检测。
