化油器组件配套小型结构连接件设计

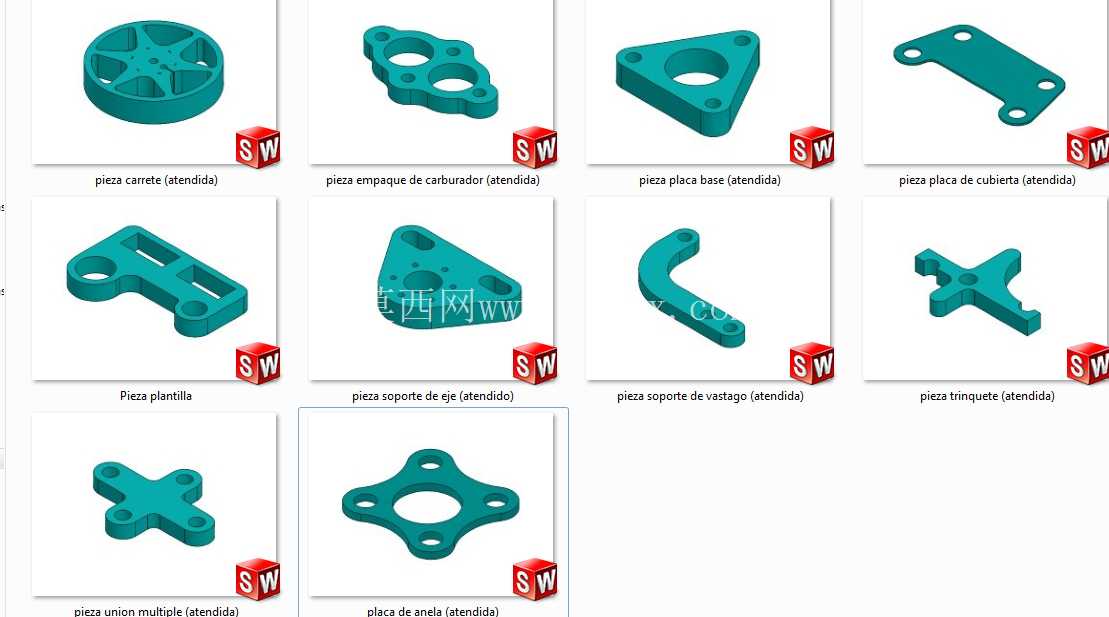

这套结构件主要适配小型通用动力设备的化油器总成配套使用，覆盖化油器与进气歧管、机体外壳之间的连接、定位、防护功能，整套零件包含轮盘状密封端盖、多孔定位安装板、三角支撑座、条形连接片、弧形挂钩件、十字形联动件、环形法兰座共九类独立结构，每一个零件都对应化油器总成上的特定安装位，不存在冗余设计。

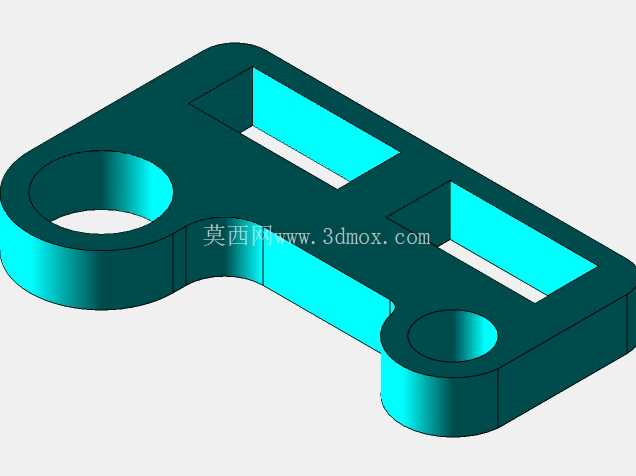

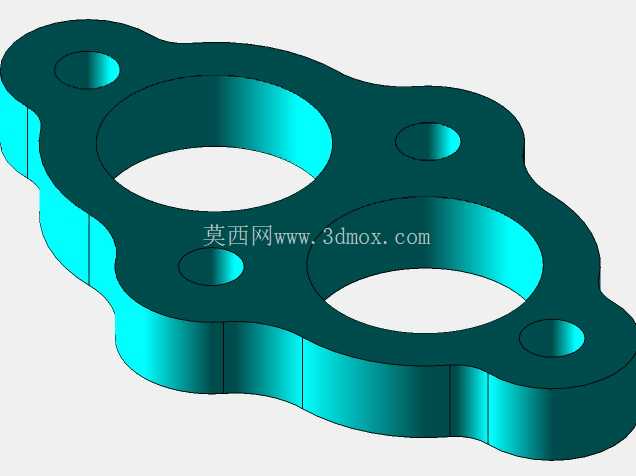

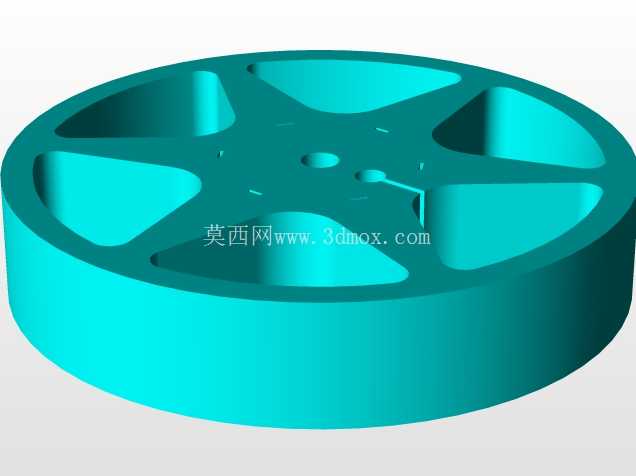

从实际装配场景来看，轮盘状的密封端盖安装在化油器浮子室的侧端，外圈均匀分布的六个螺栓孔完全匹配通用168F系列汽油机化油器的端盖安装孔位，端面预留的0.8mm密封槽适配丁腈橡胶密封圈，安装后可避免浮子室燃油渗漏，端盖中心的凸起结构对应浮子轴的端部定位，可限制浮子工作时的轴向窜动，保证油面高度稳定。多孔定位安装板用于化油器与空滤器的连接过渡，板上的三个大孔径过孔对应化油器进气口的固定螺栓，两个小孔用于固定空滤器的外壳卡扣，板身做了1.5mm的下沉台阶，安装时可嵌入空滤器的密封胶圈槽内，避免未过滤的空气从接缝处进入气缸造成异常磨损。

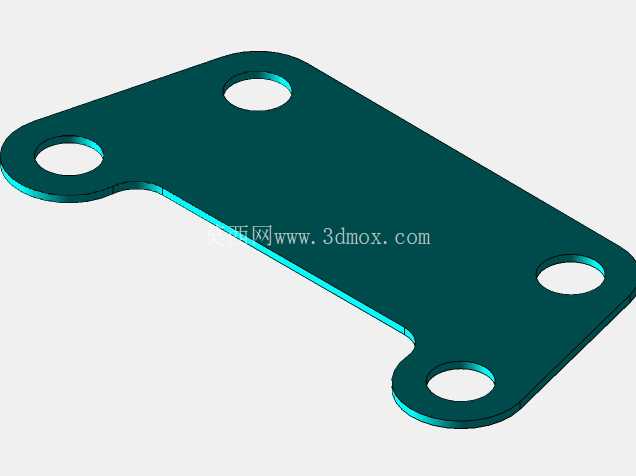

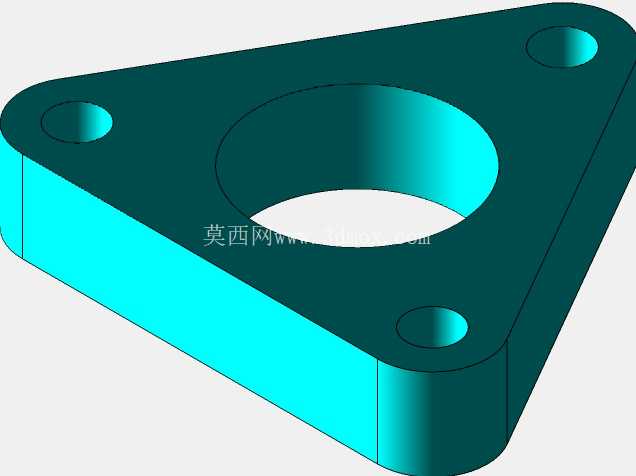

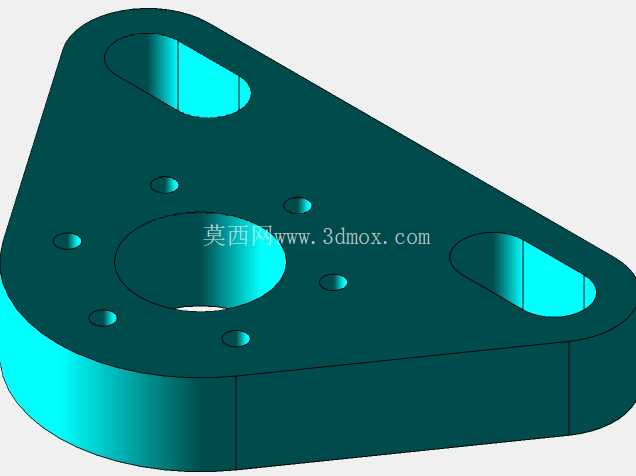

三角支撑座是化油器与机体之间的主承重连接件，三个角的安装孔分别对应机体上的铸造凸台安装位，中心的大过孔用于避让化油器的进油嘴，板身做了2mm的加厚处理，同时在三个孔位之间设计了三角形加强筋，可承受设备运行时的振动载荷，避免长期使用后出现连接松动、板件断裂的问题。条形连接片用于化油器风门拉杆的行程限位，片身上的长圆孔可调整风门的最大开启角度，两端的安装孔分别固定在化油器本体和阻风门摇臂上，片身边缘做了圆角处理，避免拉杆运动时出现卡滞。

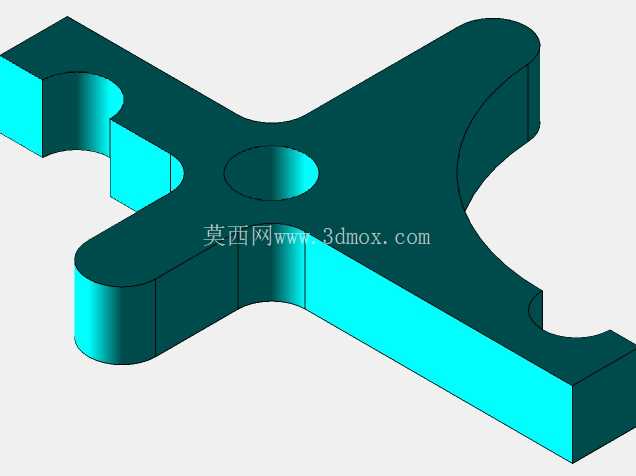

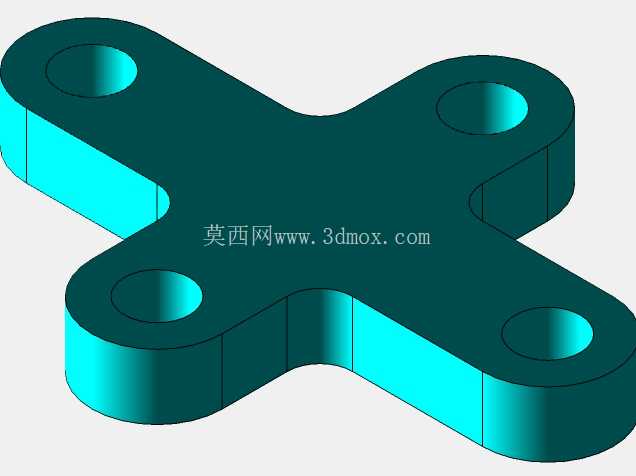

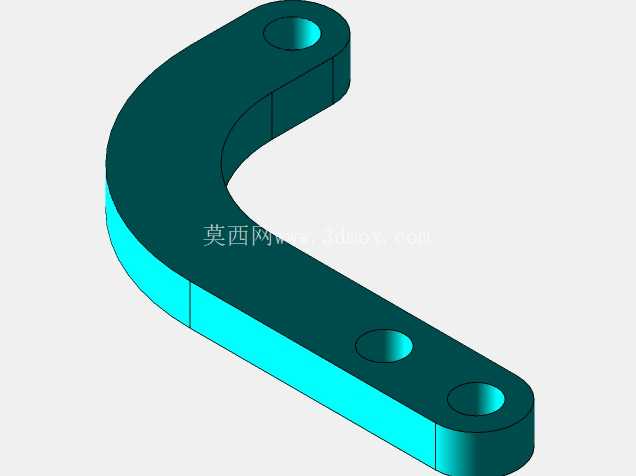

弧形挂钩件用于固定化油器的燃油管，弧形内槽直径适配8mm外径的燃油软管，挂钩端部做了倒刺结构，卡入后可避免设备振动时油管松脱，挂钩底部的安装孔通过M4螺栓固定在机体的预制凸台上，安装位置刚好避开化油器的调整螺钉，不影响后期的怠速、混合气浓度调整操作。十字形联动件是化油器节气门的同步传动件，四个端部分别连接节气门摇臂、调速拉杆、油门拉线、复位弹簧，十字中心的轴孔与化油器的节气门轴采用H7/h6间隙配合，传动过程无旷量，可保证油门开度的控制精度，端部的卡槽设计可快速拆装拉杆，后期维护无需额外工具。

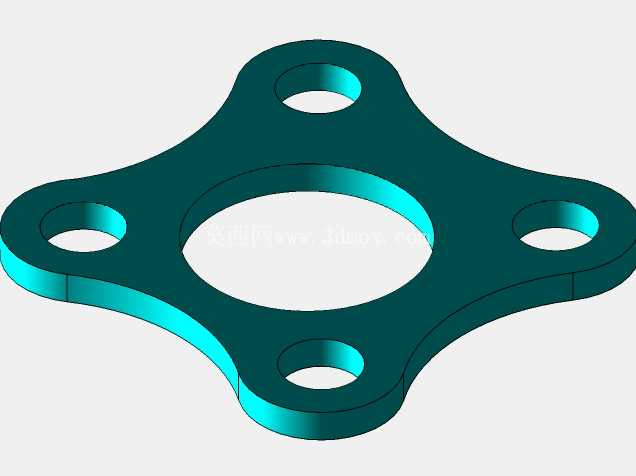

环形法兰座用于化油器与进气歧管的对接，法兰端面的平面度控制在0.05mm以内，四个均匀分布的螺栓孔可保证连接受力均匀，法兰内孔与化油器出气口、进气歧管进气口的同轴度控制在0.1mm以内，可避免进气气流出现紊流，影响发动机的充气效率。所有零件的安装边界都经过实际装配验证，相邻零件之间预留了最小0.5mm的装配间隙，不存在运动干涉，所有棱角处都做了R0.3-R0.5的倒角处理，既避免安装时划伤操作人员，也可减少应力集中，提升零件的抗疲劳强度。

从设计思路上看，整套零件全部采用等壁厚设计，壁厚统一为2mm，既满足结构强度要求，也适合压铸工艺批量生产，所有孔位的拔模斜度统一设置为1.5度，脱模方向一致，无需复杂的抽芯结构，可有效降低量产时的模具成本。零件的材质全部采用ADC12压铸铝合金，表面做阳极氧化处理，可耐受燃油、机油的腐蚀，同时具备足够的结构强度，重量仅为钢制零件的三分之一，可降低动力设备的整体自重。在安装尺寸匹配上，所有螺栓孔的孔径都比对应螺栓大0.2mm，可补偿机体、化油器的铸造公差，降低装配难度，即使安装面存在0.3mm以内的平面度误差，也可通过连接螺栓的预紧力实现可靠密封，无需额外加工修配。
