三爪定位带轴法兰盘连接基座

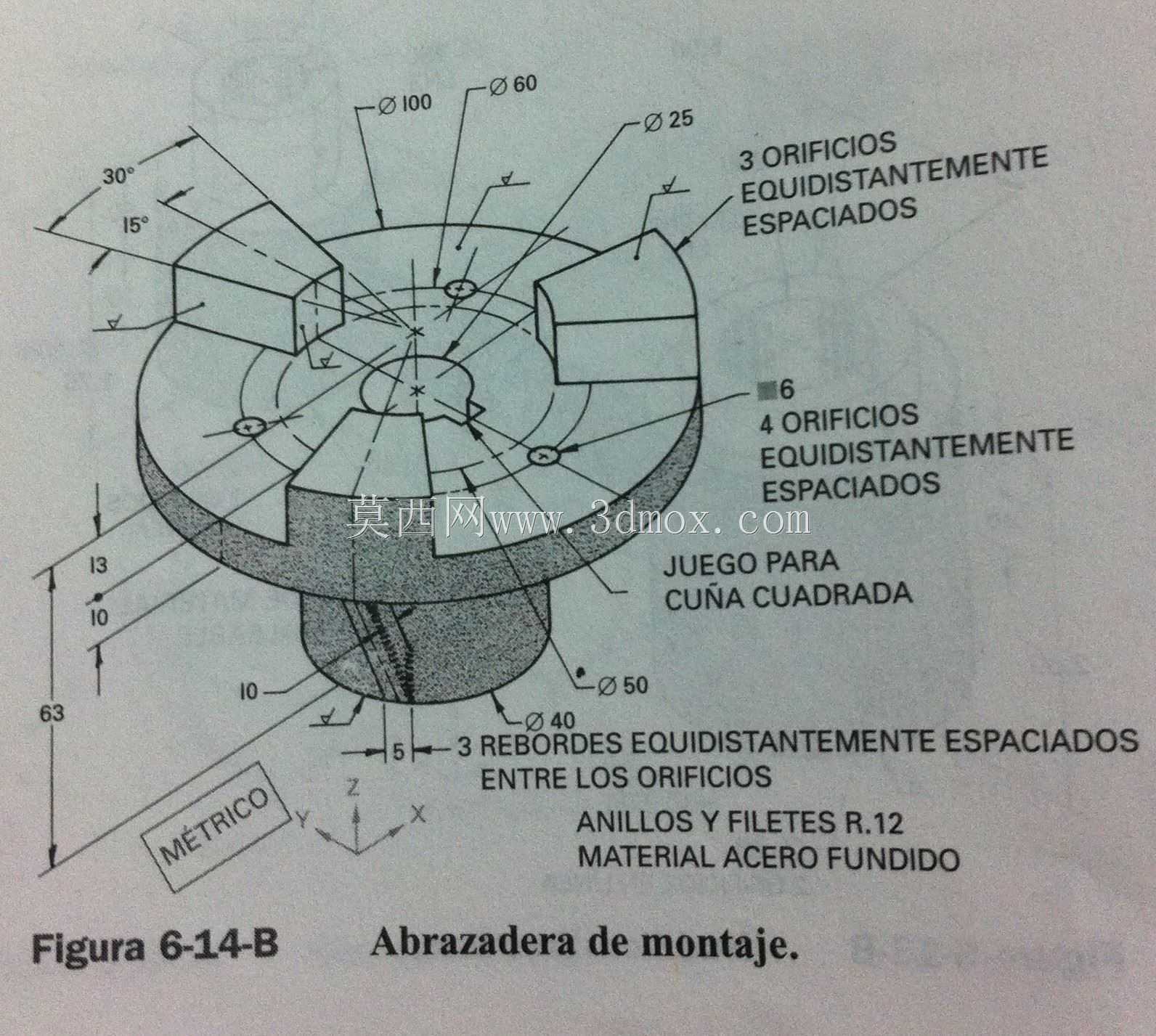

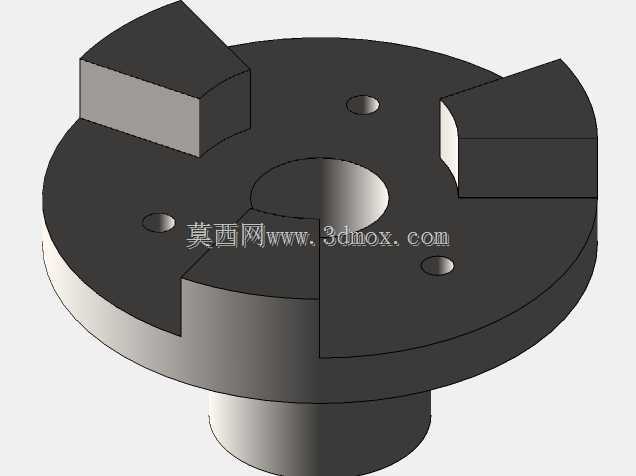

　　该零件属于盘轴一体式连接定位构件，整体采用圆盘主体搭配下方同轴凸台轴颈的结构布局，盘面沿圆周均匀分布三处径向凸起的卡爪，卡爪之间预留均匀的扇形避让槽，盘面同时加工三处沿圆周均布的沉头安装孔，中心开设贯通式轴孔，可同时实现周向定位、端面贴合与轴向穿轴传动的多重功能。从实际工况适配角度看，这类构件常出现在轻工装配线的回转工装上，也可作为小型变位机的转盘连接座，或是自动化分度机构里的中间转接盘——三爪凸起可嵌入配套从动件的卡槽内传递扭矩，相比平键连接能承受更大的瞬时冲击载荷，同时均布的受力点可避免单侧偏载造成的轴颈磨损。下方的凸台轴颈主要承担径向定位作用，装配时直接插入配对构件的基准孔内，依靠轴孔配合保证回转同轴度，

　　无需额外找正即可完成预装；盘面的三处沉孔可穿入内六角螺钉，将整个基座固定在机架或输出轴端面上，沉孔设计能让螺钉头完全没入盘面以下，不会在卡爪回转范围内形成凸起干涉。设计阶段首先要确认的是安装边界：下方轴颈的外径与长度决定了配对安装孔的最小深度与配合公差，若采用间隙配合可降低装配难度但会引入微量回转间隙，适合低速轻载的输送工位；若采用过渡配合则能提升定位精度，更适合需要重复定位的装配或检测工位。三处卡爪的径向高度与周向宽度需要结合传递扭矩核算，卡爪根部与圆盘主体的交接处应保留合理圆角，避免热处理或长期受载后出现应力集中开裂；卡爪的工作面可根据配对件的卡槽形式做成直边或微带斜度，直边适合正反向频繁切换的传动场景，

　　带斜度的卡爪则能在锁紧时自动消除配合间隙。中心贯通孔的尺寸需要匹配穿过的轴径，若该基座仅作为端面转接使用，中心孔也可做成盲孔以提升整体刚性；盘面三处安装孔的分度圆直径要避开卡爪的受力区域，同时保证螺钉拧紧时的扳手操作空间，孔位与中心孔、轴颈的同轴度需要在一次装夹中加工完成，避免基准错位带来的回转跳动。扇形避让槽除了给卡爪嵌入留出空间，也能减轻整体自重，在高速回转场景下降低转动惯量，槽底与圆盘上表面的交接处同样要做去毛刺处理，避免装配时划伤操作人员或积存切屑。整个零件的外形没有复杂曲面，常规铣削与车削工序即可完成加工，选材可根据载荷选用45号钢调质或铝合金硬质阳极氧化，前者适合重载传动场景，后者能满足轻量化、低转动惯量的高速工位需求。
