曲柄连杆式传感触发联动组件结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612779
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构
  • 曲柄连杆式传感触发联动组件结构

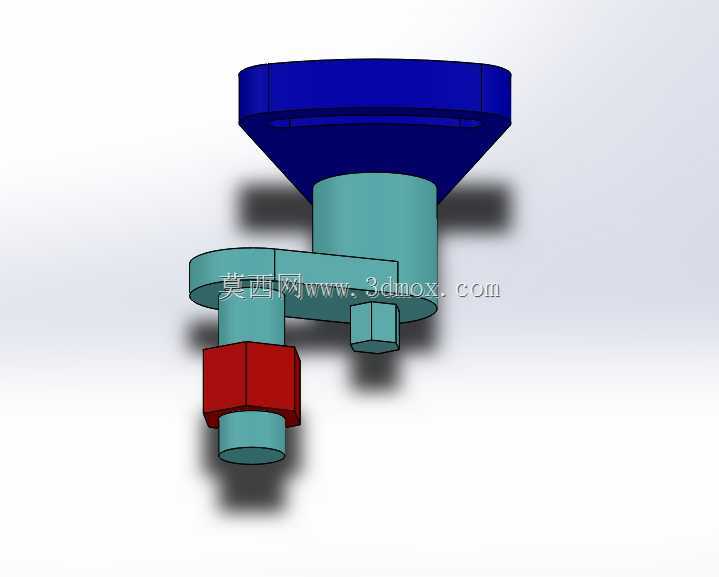

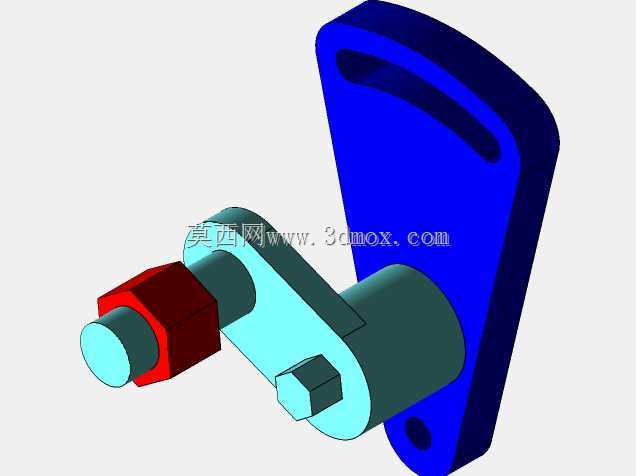

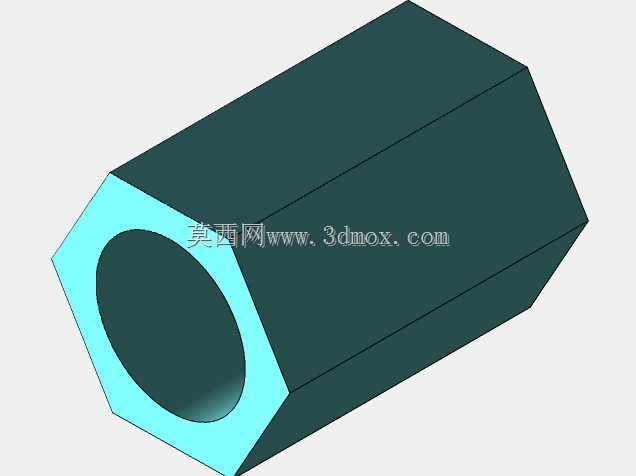

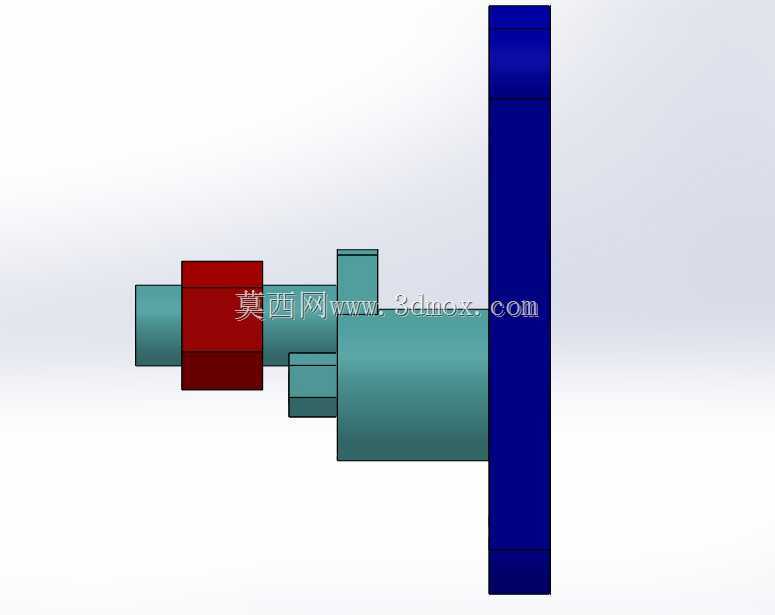

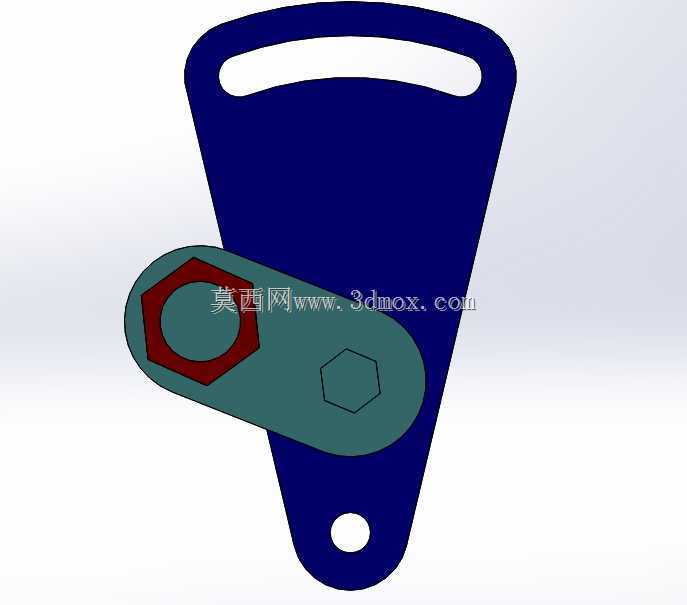

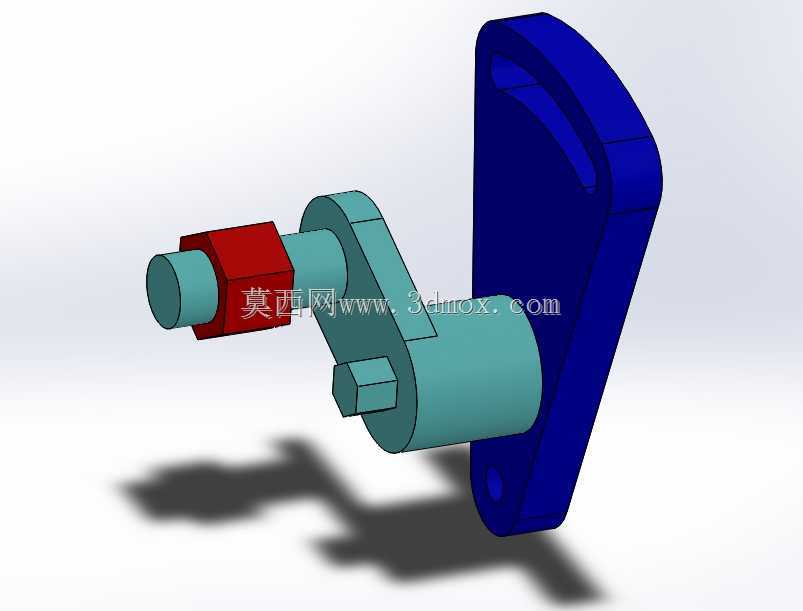

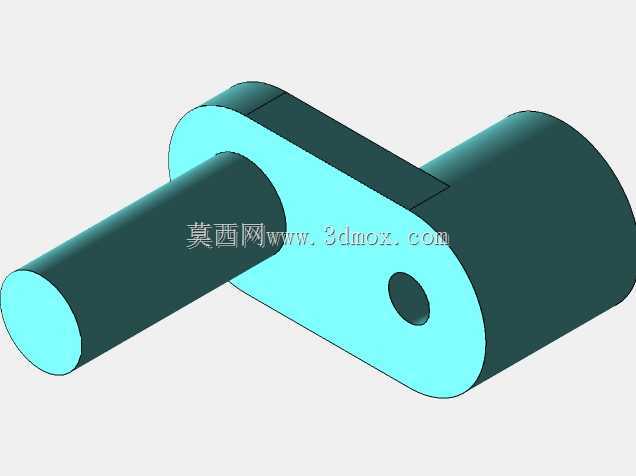

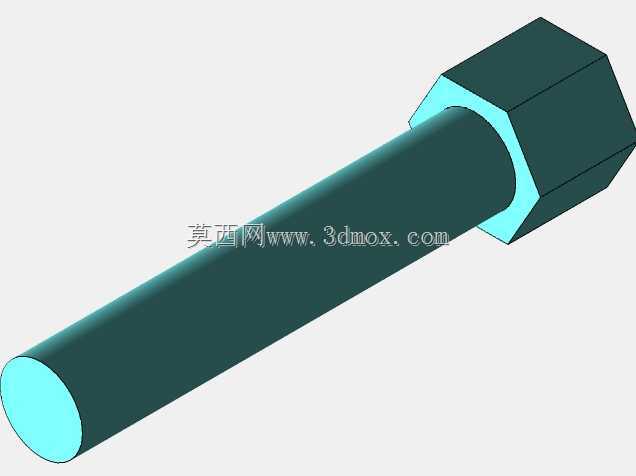

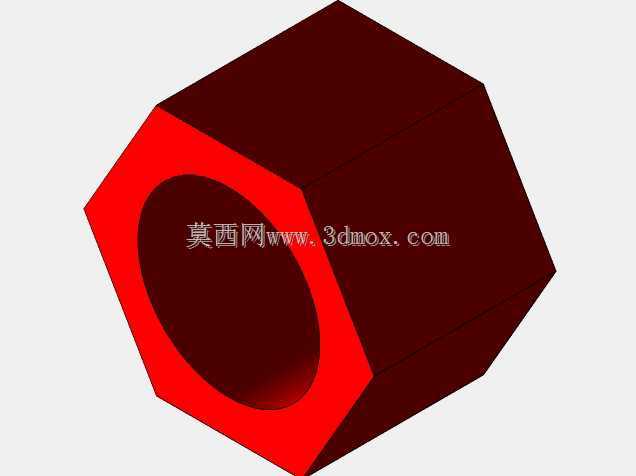

  该联动组件的核心功能是把转轴的回转动作转化为触发端的直线推送动作,常布置在轻工输送线、小型专机的工位检测节点,用来给位置检测元件提供稳定的机械触发输入,避免检测元件直接承受工件侧向冲击。实际装机时,深蓝色立式支板通过两个沉孔固定在设备基板侧面,安装面需要做铣平处理,保证支板与基板垂直度控制在0.05mm以内,防止转轴长期运转出现偏磨。青绿色回转座套在固定销轴上,销轴与座孔采用H7/f6间隙配合,回转座侧面一体延伸出摆臂,摆臂末端的六角柱既可以作为手动扳动的受力位,也能加装复位扭簧实现动作后自动回位。红色方块是触发推块,套装在横向伸出的圆轴端部,推块朝向检测元件的端面预留了2mm厚度的聚氨酯缓冲垫安装槽,推送到位时能吸收末端冲击,

  降低触发瞬间的振动噪声。设计阶段优先校核了摆臂的回转包络空间,摆臂从初始位旋转到触发位的扫掠区域内不能布置其他管线与紧固件,横向圆轴的伸出长度根据检测元件的触发行程确定,常规选型下伸出量比元件额定触发行程多1.5mm,既保证可靠触发,又不会压损检测元件。零件拆分时把回转座与支板做成独立部件,二者之间预留0.2mm的轴向间隙,避免装配后出现卡滞;触发推块与圆轴采用小过盈配合加侧面顶丝固定,长期往复动作也不会出现松脱。支板底部的安装孔做了长圆形余量设计,现场调试时可以整体微调组件的安装位置,适配不同工位的触发距离要求。整个机构没有复杂的曲面加工特征,所有配合面均为平面与圆柱面,普通三轴铣床即可完成全部加工,

  热处理只需要给回转座与销轴做表面淬火,硬度达到HRC40-45就能满足百万次以上的动作寿命。装配时先把销轴压入支板孔位,再套装回转座,最后穿入横向圆轴并锁紧推块,手动转动摆臂全程无卡阻即可完成预装,后续接入设备气路或扭簧复位结构就能投入工位使用。
