SolidWorks基础练习块体零件结构设计

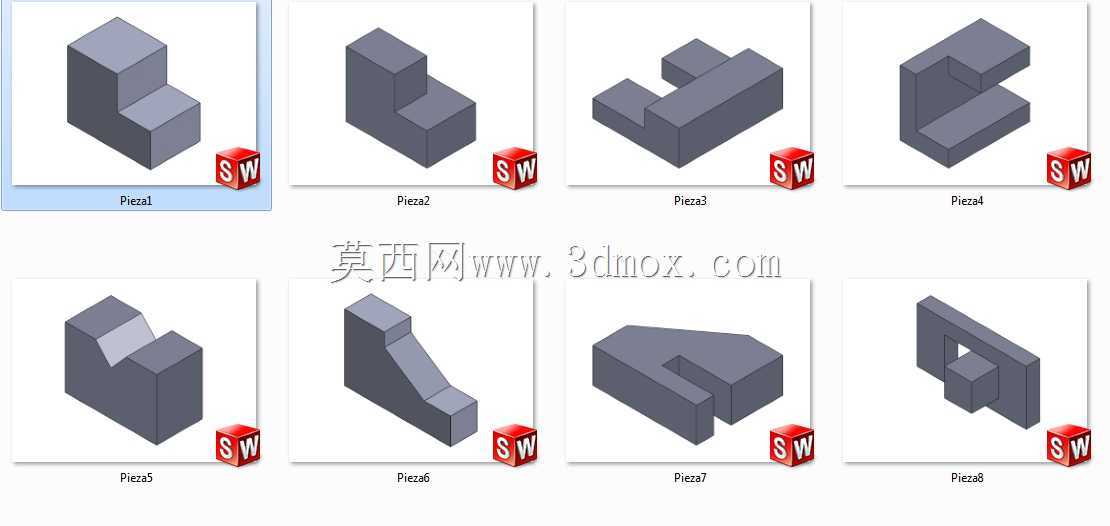

　　这套块体练习构件主要面向三维建模入门阶段的特征操作训练，所有零件均以规则六面体为基础几何原型，通过拉伸、切除、倒角、斜接等基础实体特征完成造型，没有复杂曲面、薄壁或者精密配合结构，适合用来熟悉草图约束、特征树逻辑以及实体布尔运算的基本规则。从实际工程场景来看，这类块体构件的原型广泛存在于工装夹具的定位挡块、自动化设备的安装垫块、输送线的限位止挡以及小型机架的连接角座当中，虽然造型简单，但对应了机械结构里最常见的刚性支撑、轴向限位、面贴合定位这类基础功能。不同造型的块体对应不同的实际使用需求：带L型台阶的块体可作为两垂直面的定位靠块，安装时以底面和侧面分别贴合设备基准面，台阶面用来承接工件的边角限位；带斜切面的块体可作为导向挡块，

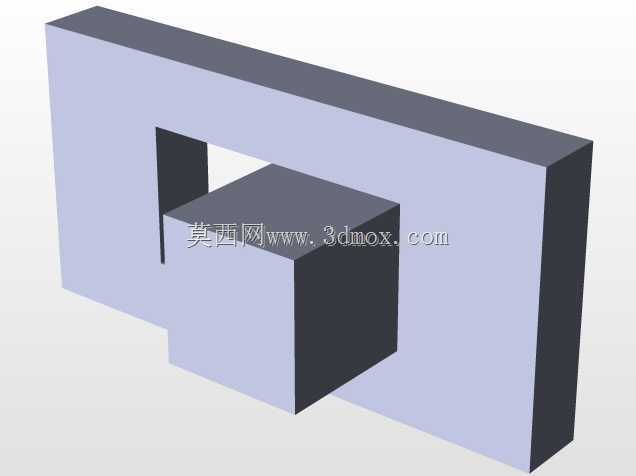

　　在工件进料路径中起到顺滑导向、避免硬碰撞卡顿的作用；带凹槽的块体可作为简易卡座，嵌入导轨或者型材边缘完成轴向定位，不需要额外加工复杂的锁紧结构；带中空框型的块体可作为传感器安装支架，中间镂空区域用来容纳检测探头，四周实体部分开设安装孔即可固定在设备机架上。设计这类块体时首先要确定安装基准面，所有配合面都要保证平面度要求，非加工面可以保留原始坯料外观；相邻特征的交接处要根据装配需求选择直角或者倒角，直角结构定位精度更高但对安装公差要求更严，倒角结构更方便装配导入但会损失少量定位接触面积。块体的外形尺寸没有统一固定值，实际应用中需要根据安装空间的边界、被支撑工件的重量以及受力方向调整长宽高比例：如果主要承受竖直方向的压载荷，

　　就要适当增大底面积降低压强；如果承受水平方向的冲击载荷，就要增加块体的厚度并布置足够的安装螺钉。建模过程中可以先绘制主体的矩形草图，拉伸得到基础实体之后，再根据功能需求在对应位置添加切除特征，每一步特征都要完全约束草图，避免后续修改尺寸时出现特征报错。这类练习虽然造型简单，但能帮助建模者养成先确定基准、再规划特征顺序、最后核对安装边界的设计习惯，很多复杂的机械零部件拆解之后本质上也是多个块体特征的组合，吃透这类基础块体的建模逻辑，后续处理复杂箱体、机架类零件时也能更快理清建模思路。
