带双法兰连接的90度弯管接头

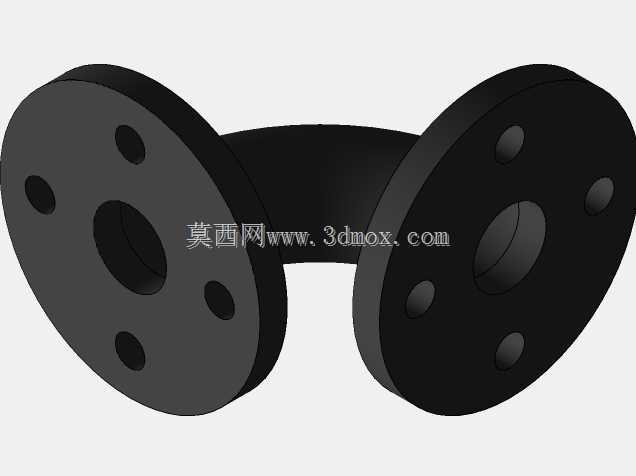

　　在管路系统中，弯头承担着改变介质流向的作用，而法兰连接形式则为需要定期拆装、检修或与设备接口对接的管段提供了可靠方案。该模型呈现的是一件两端带整体法兰的90度弯管，流道在中部平滑转向，适用于水、气、油等常规介质在有限空间内的转向布置。

　　从结构上看，两端法兰盘与中间弯管段形成连续实体，没有额外焊缝或拼接特征，这种一体化表达有利于在三维装配中直接检查干涉，也便于后续根据制造工艺拆分为铸造、锻造或焊接件。法兰端面均匀分布螺栓孔，孔位围绕中心呈圆周排列，安装时通过穿入螺栓并压紧密封面实现紧固。设计时需要重点核对螺栓孔数量、节圆直径、法兰外径及厚度，这些尺寸直接决定其能否与配对法兰、阀门或设备管口互换。

　　中间弯曲段的曲率半径是影响流阻和安装空间的关键参数。曲率过小会使介质转向急促，局部阻力增大，并可能在含颗粒介质工况下造成冲刷磨损；曲率过大则占用更多管线空间。该模型采用较为适中的弯曲半径，兼顾通行能力与布局紧凑性。弯管壁厚与法兰盘厚度在视觉上保持协调，反映出对承压能力和刚性连接的基本考虑。

　　实际选型时，应先确认两端法兰的密封面形式、公称压力等级和接管通径，再结合管路中心高度、水平伸出长度判断安装边界。由于弯头两端均为法兰，现场不需要在管端现场焊接法兰，装配效率较高，但对法兰面的平行度和角度公差要求更严。若两端接口存在角度偏差，强行紧固会导致密封垫片压偏，甚至在法兰根部产生附加弯矩。

　　建模过程中，可先建立弯曲中心线路径，沿路径扫掠出管体，再在两端添加法兰凸缘并阵列螺栓孔。流道内壁应保持圆角过渡，避免出现台阶或尖角。对于需要工程出图的场景，还应补充法兰密封面粗糙度、螺栓孔通孔直径、端部倒角以及弯曲段壁厚等标注。该类零件常见于泵站、化工管线、水处理设备、液压站和通用机械配套管路，其三维模型可用于管路布线、碰撞检查、装配模拟以及维护空间校核。
