双头开口扳手等距线框结构设计

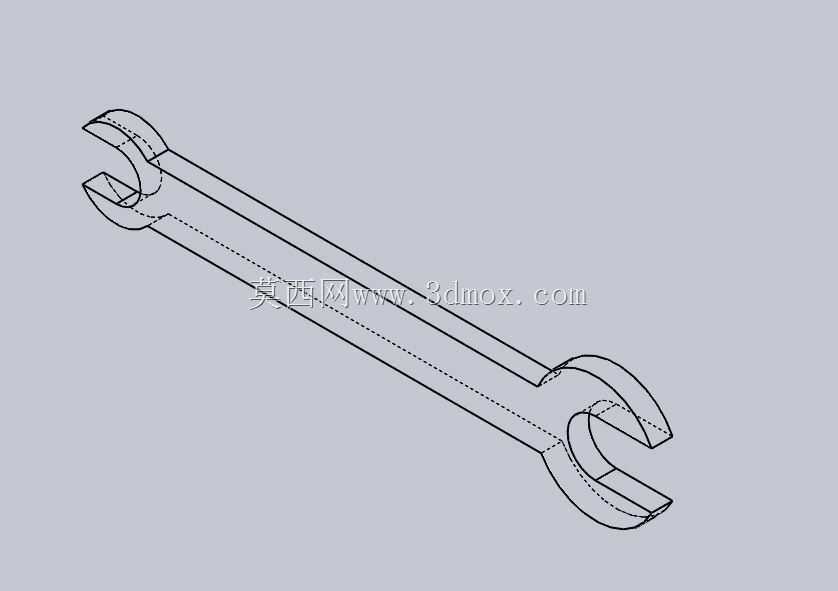

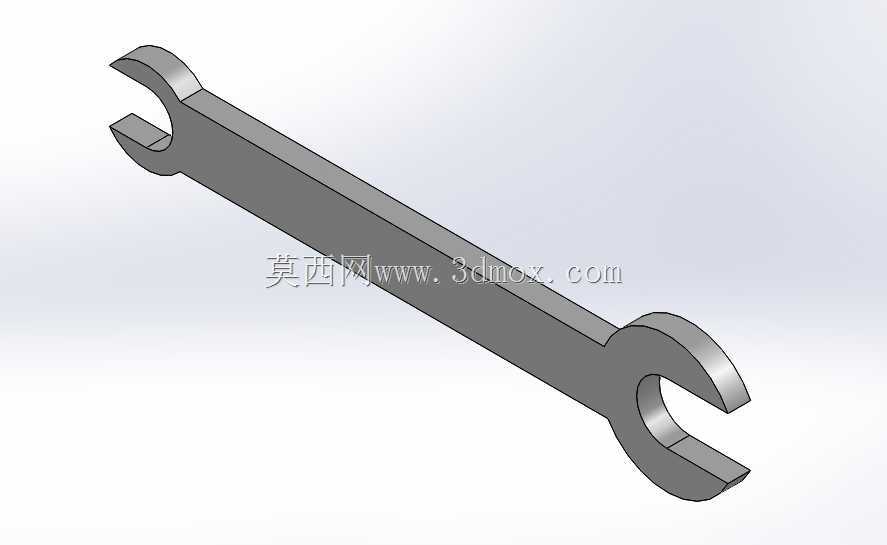

　　该模型呈现的是一件双头开口扳手的等轴测线框表达，重点不在渲染质感，而在把杆身走向、开口轮廓、厚度转折和隐藏边线关系交代清楚。从结构上看，扳手两端分别形成开口卡口，中间由细长直杆连接，整体形态适合在空间受限的装配位置完成螺母或螺栓头的旋拧作业。开口端采用U形卡口，卡口宽度与对应对边尺寸匹配，使用时从侧向卡入紧固件，不需要像套筒那样从端部完全套入，因此在管路、支架、薄板连接和设备外侧检修场景中更具可达性。杆身长度并非随意设定，它直接决定力臂范围：较长杆身可在同等握持力下提供更大扭矩，但也会增加操作半径；过短则省力不足，且容易在狭窄区域与相邻部件干涉。线框中可见的虚线表达了实体厚度和背面轮廓，说明建模时没有把扳手简化为平面片体，

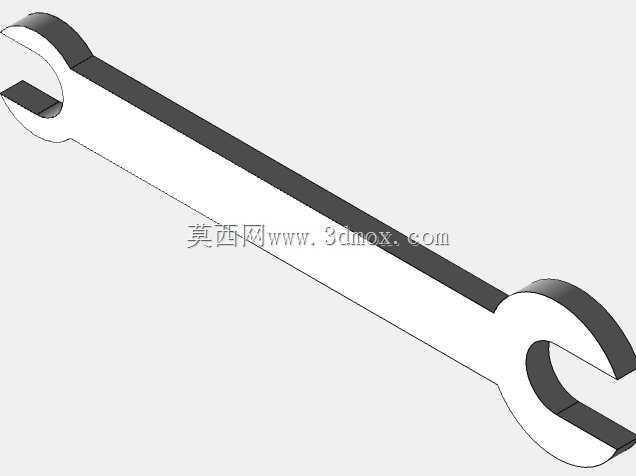

　　而是保留了头部与杆身的三维边界。开口根部通常是应力集中区域，实际结构中会通过圆弧过渡降低尖角带来的断裂风险；模型虽然以线框展示，但轮廓转折仍能反映这一设计意图。头部宽度、开口深度和杆身厚度共同构成安装边界：选型时不能只看卡口尺寸，还要确认头部能否进入紧固件周围空间，杆身转动时是否会碰到邻近管线或壁面。在设备维护中，这类扳手常用于低压流体管路、电气柜支架、防护罩连接以及普通机械装配；在批量生产线上，则常作为工位辅助工具，用于预紧或复检。设计思路上，双头结构把两种规格集中在一件工具上，减少换件频次，适合随身携带或工具柜定点配置。杆身截面若采用扁平形态，可在保证抗弯能力的同时控制重量，并便于手部握持。线框表达对结构工程师尤其有价值，

　　它能直接观察开口中心线与杆身轴线的共线关系、两端开口方向以及整体对称布局，也便于在后续出工程图时提取投影、标注关键尺寸。判断这类工具模型是否合理，核心是看卡口与杆身的力流传递是否顺畅，头部是否留有足够材料承受扳转力矩，以及外形是否满足实际转动空间。该模型没有多余装饰，几何关系明确，适合用于五金工具结构展示、手动工具建模参考以及装配工位的工具可达性校核。
