双方法兰连接传感安装支座结构

　　该零件属于管路与传感元件之间的过渡安装构件，核心作用是在两段对接界面之间建立刚性连接基准，同时为传感检测单元提供稳定的安装依托。现场使用中，这类构件常出现在液压站油路、气动检测回路、小型流体试验台以及设备状态监测点位，既要承担连接界面的定位约束，也要保证被固定元件的轴线与被测介质通道保持同轴，避免因安装偏斜造成检测误差或密封失效。

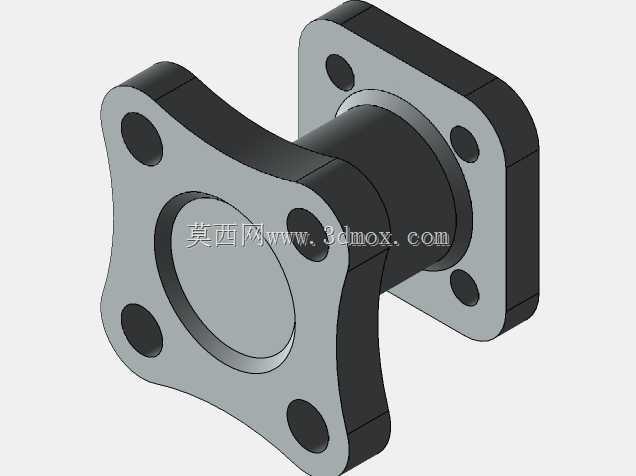

　　从结构上看，零件两端分别设置方形法兰面，中间由阶梯轴套贯通。法兰面并非简单矩形，而是在四个安装孔位置向外延伸、孔间边缘做内凹收边，这种轮廓能够在保证螺栓布置空间的前提下削减边角材料，降低整体重量，同时减少加工时的实体切削量。四个通孔沿周向均匀分布，可与配对法兰或设备面板直接穿装紧固件；中间套筒的内孔形成连续通道，既可供介质穿过，也可作为传感探头的插入导向，使检测端面准确落在预定位置。

　　设计思路上，优先保证的是安装面的平面度与孔位同轴度。两端法兰面需要在加工中控制平行度，否则锁紧后会产生附加弯矩，长期运行下容易引起密封面渗漏或薄壁处应力集中。中间轴肩承担轴向定位功能，装配时可抵住配对件端面，限制传感元件插入深度，避免探头过度伸入流道而受冲蚀，也能防止安装不到位导致检测位置偏移。法兰边角采用圆弧过渡，可降低淬火、焊接或紧固过程中尖角处的应力集中风险，对承受振动的工况尤为重要。

　　关于安装边界，布置该支座时需要在法兰外侧预留螺栓穿入与扳手回转空间，四个孔位周围不能与邻近管路、阀块或机架发生干涉。中间套筒外径决定了最小通过空间，两端方形法兰的对角尺寸则决定面板开孔或避让槽的边界。若用于压力检测回路，内孔直径应与引压通道匹配，过流截面突变过大容易造成局部涡流和压力脉动；若用于接近开关或位置传感器安装，套筒长度需结合探头感应距离设定，使感应面与被测运动件之间保留稳定间隙。

　　建模时应重点区分安装孔、定位轴肩、密封面和贯通内孔之间的尺寸链。法兰厚度影响螺栓夹紧后的变形量，薄壁法兰虽减重明显，但在较高预紧力下易翘曲；轴套长度则关系到整体跨距，过长会放大同轴度误差，过短又可能削弱连接刚度。实际选型中，还需结合配对件标准确定孔距、孔径和端面粗糙度，使该过渡支座既能完成机械固定，又能为检测信号提供可靠的结构基础。
