四耳定位法兰式机械连接垫片

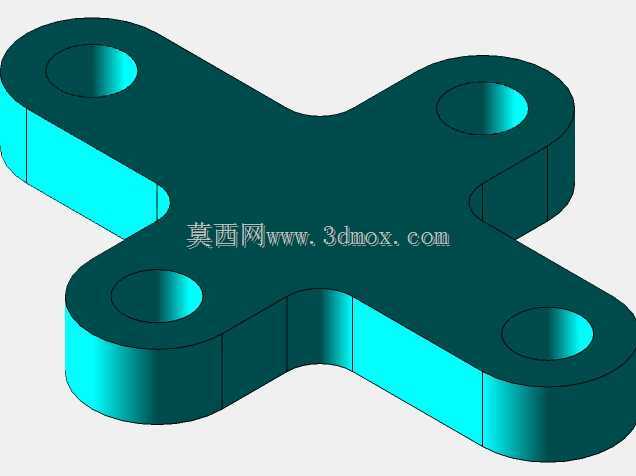

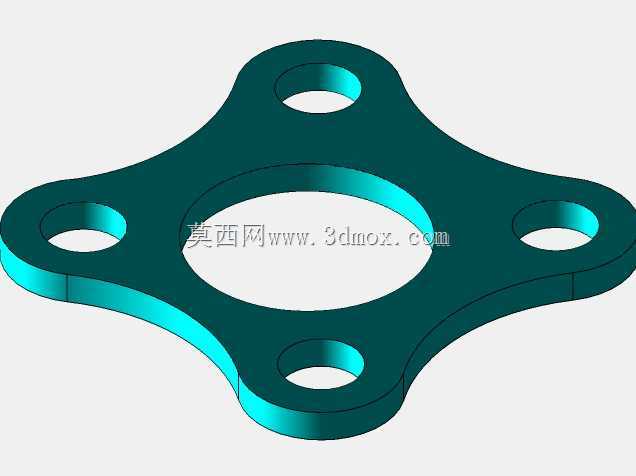

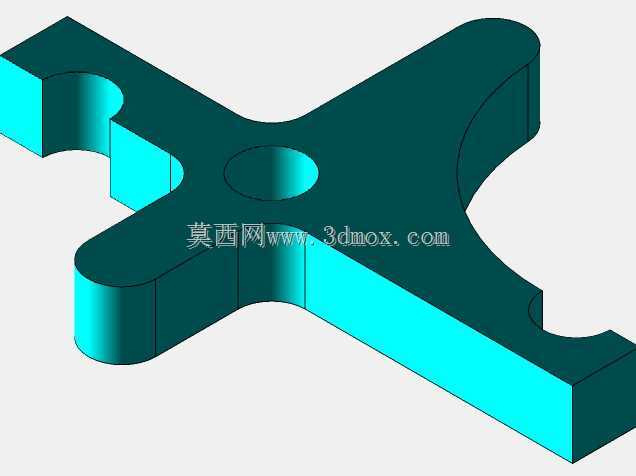

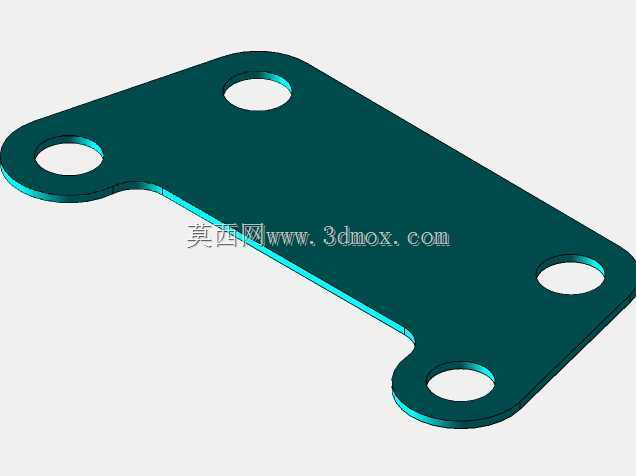

　　该四耳带孔薄型垫片在结构设计上采用中心大通孔加周向四支耳的布局，中心孔用于穿过轴类、管接头或螺栓组，形成主通路；四个支耳沿圆周近似90°分布，每支耳上开设同轴通孔，可直接穿入紧固件完成周向定位。这种布局相比整圆法兰，在保证连接刚度的同时明显减少材料占用，四个受力点对称分布，拧紧后预紧力能够沿中心均匀传递，降低局部翘曲和偏心加载风险。

　　从实际使用场景看，这类零件常见于管路对接、泵阀接口、传感器安装座、小型机构支架以及自动化设备的板间连接。在需要频繁拆装的工位，四孔定位比多孔密集法兰更便于对位，支耳外轮廓还能起到防转和视觉校准作用；在空间受限的腔体内部，削去多余外缘后可避开相邻线束、管夹或凸台，减少二次修配。

　　设计思路上，模型重点控制三类边界：一是中心孔与支耳孔的孔位分度，孔距偏差直接影响装配互换性；二是零件厚度与支耳过渡圆角，厚度决定受压后的补偿能力，圆角则缓解支耳根部应力集中；三是上下端面的平面度，若作为密封调整垫使用，端面不平会造成局部渗漏或预紧力衰减。建模时应先建立中心基准和四孔分度面，再通过拉伸、倒角和圆角完成实体，孔边可根据工艺需要增加沉孔或锐边修钝。

　　外形尺寸方面，该件属于薄型盘类件，安装边界由四支耳最外端构成方形包络，选型时需确认中心孔直径满足穿过件尺寸，四支耳孔中心圆直径与配对件孔位一致，厚度则根据所需间隙、密封压缩量或调整量确定。若用于承压连接，还需结合材料屈服强度校核螺栓预紧下的支耳弯曲应力；若用于传感器或仪表安装，可在支耳面增加定位销孔或防松齿面，以提高长期运行稳定性。
