可调式水泵钳夹持工具结构设计

这款可调式钳具的结构设计，核心围绕多场景下的变径夹持需求展开，在民用维修、工业装配、管线施工等场景中，这类工具的使用频率远高于固定开口扳手，核心原因是其可通过钳身的齿条调节结构，快速适配不同外径的工件，无需频繁更换对应规格的扳手。从实际使用场景来看，日常给排水管线安装中，不同管径的镀锌管、PPR热熔接头、金属波纹管螺母的外径跨度极大，固定开口扳手无法覆盖全规格，而这款钳具的钳口开合范围可通过调节档位实现多区间覆盖，小到直径几毫米的螺杆螺母，大到几十毫米的管道接头，都能找到对应的夹持档位，无需额外携带多组工具，大幅降低现场作业的工具负重。

从功能特性上看，钳口部分采用了带齿纹的弧形咬合结构，区别于普通尖嘴钳、钢丝钳的平口设计，弧形钳口可以更好地贴合圆柱形工件的外轮廓，咬合齿的角度经过反复调校，正向施力拧动时齿面会嵌入工件表层形成足够静摩擦力，反向受力时不会出现打滑脱开的问题，同时齿纹的深度控制在合理区间，既保证足够咬合力，又不会过度损伤工件表面的镀层或金属表层，避免对管件、螺母造成不可逆的外观损伤。钳身的调节齿条采用多档位卡位设计，档位之间的间距经过优化，不会出现档位跨度过大导致夹不紧、跨度过小调节繁琐的问题，按压钳身连接处的解锁按键即可快速滑动调节钳口开度，松手后自动卡入对应档位，单手即可完成开度调节，适配高空作业、狭小空间作业下单手操作的需求。

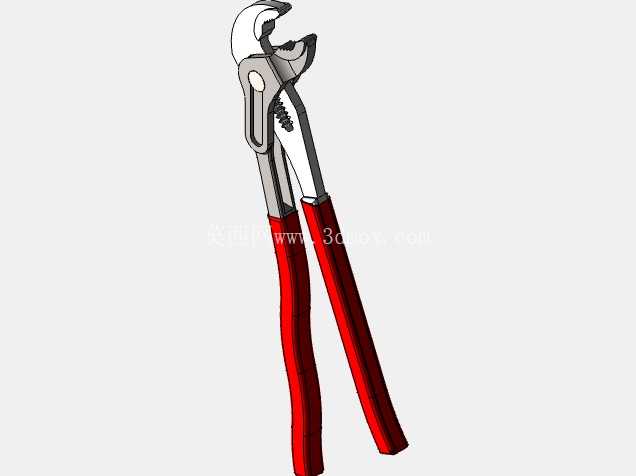

手柄部分采用浸塑包覆结构，内层是高强度冲压成型的金属钳臂，外层的红色包覆层采用防滑耐磨的橡塑材质，表面做了细微的防滑纹理处理，手部出汗或者沾有少量油污时依然能保持足够握持摩擦力，同时包覆层有一定厚度，长时间握持施力不会出现硌手的问题，钳臂的长度经过力学优化，杠杆比经过反复验算，手部施加较小的握力就能在钳口位置形成较大的夹持力矩，拧动锈死的螺母、紧固的管道接头时不需要借助加力杆就能输出足够扭矩，同时钳臂的金属部分做了圆角过渡处理，没有尖锐的棱角，避免作业过程中划伤手部。

设计过程中，首先要明确钳具的受力边界：钳口最大夹持力矩需要满足日常维修场景下M12级别螺母的拧动需求，同时钳臂的金属材质选用中碳钢经淬火处理，关键受力部位的硬度控制在HRC45-50区间，既保证足够的强度不会在大力施力时出现钳臂变形、断裂，又有一定韧性避免齿部崩裂。钳身的铰接轴是核心受力部件，轴与孔的配合采用间隙配合，保证钳身开合顺畅无卡滞，同时轴的两端做铆压处理，长期使用不会出现轴松脱、钳身错位的问题。尺寸边界上，整钳的总长度控制在250毫米区间，属于常规10寸级别的手动钳具，钳口最大开口量可达45毫米以上，完全覆盖常规家装、机修场景下的常见工件尺寸，收纳时可以放入常规工具包、工具腰带的钳套中，不会因为尺寸过大影响携带。

从实际装配适配性来看，这款钳具的钳头部分厚度控制在12毫米以内，可以伸入部分狭小的设备间隙中完成螺母紧固、管件拆装作业，比如卫浴安装场景下，洗手盆下方的空间狭窄，普通活动扳手因为头部过厚无法伸入卡位，这款钳具的薄型钳头可以顺利伸入间隙，咬住螺母完成拆装。钳口的齿面分为两段，靠近铰接点的位置是平齿区域，适合夹持六角螺母、方头螺栓等带棱角的紧固件，前端的弧形齿区适合夹持圆柱形管件、圆杆类工件，不同区域适配不同类型工件，不需要更换工具就能完成多种作业需求。在结构强度验证环节，需要模拟最大夹持力矩下的钳身受力情况，确保铰接孔位置、齿条卡位位置不会出现应力集中导致的开裂，钳臂的弯折角度经过人体工程学优化，握持时手腕不需要过度弯折，长时间作业降低手部疲劳感。
