车床快换式多工位刀架结构设计

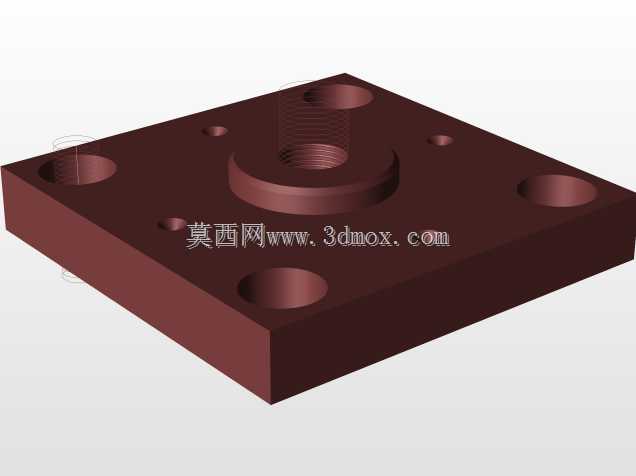

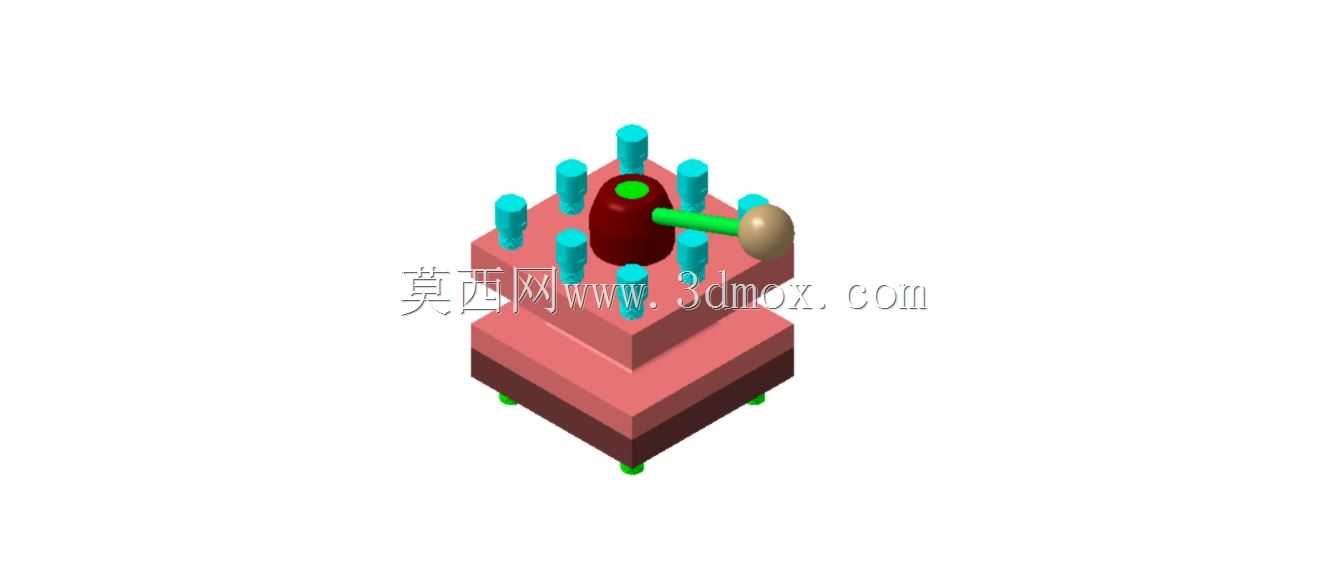

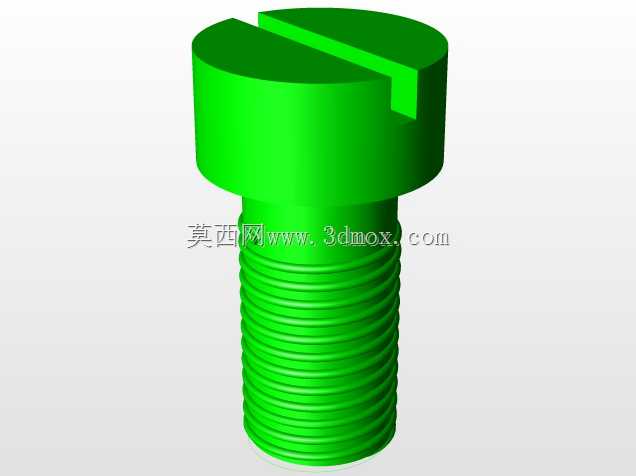

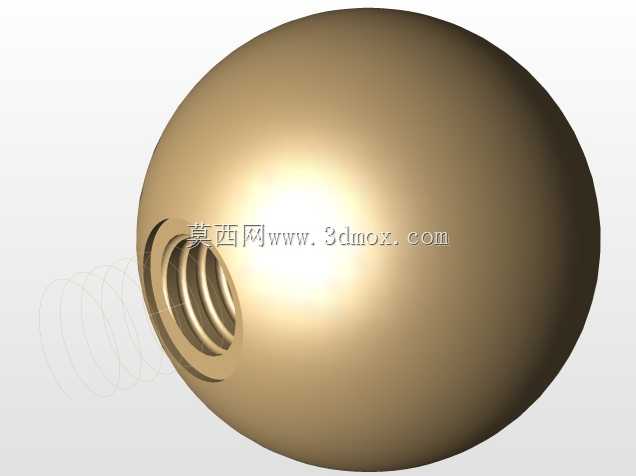

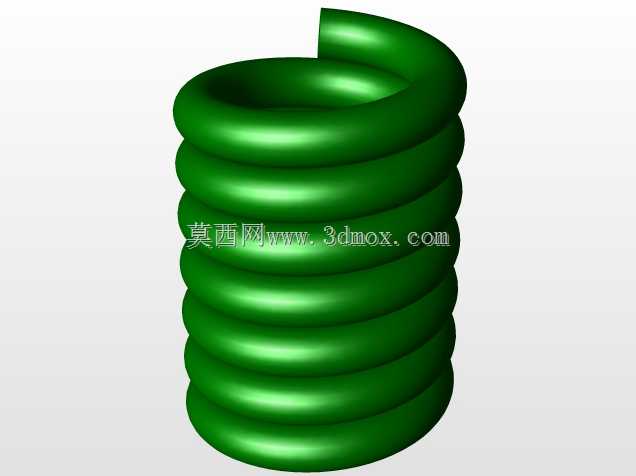

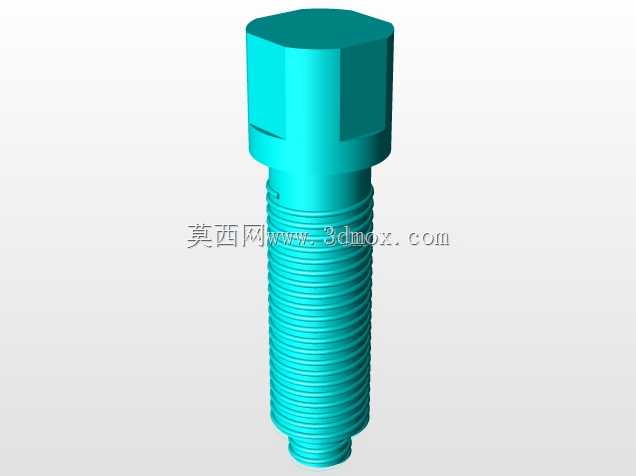

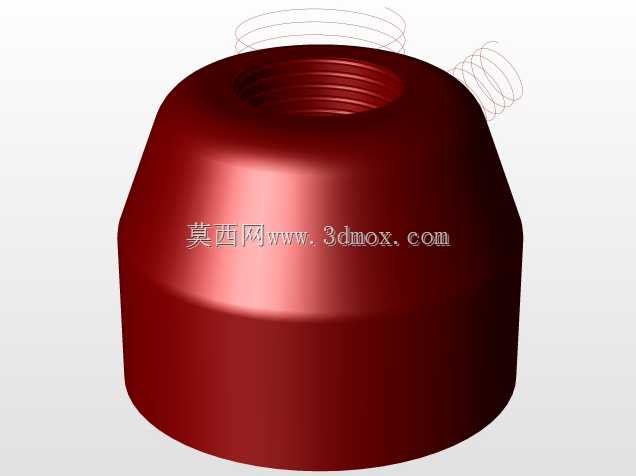

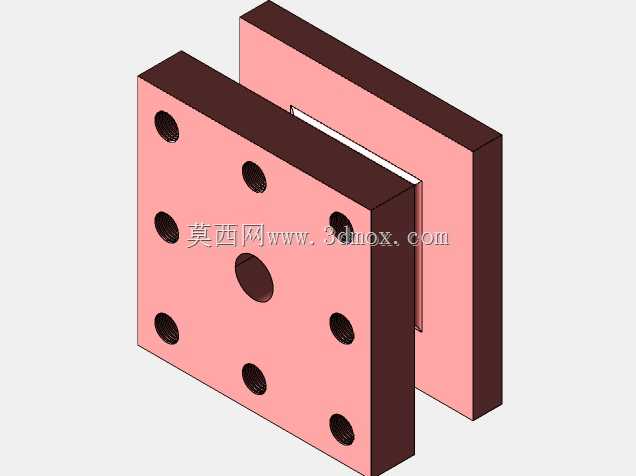

在普通卧式车床及经济型数控车床的车削加工场景中，刀架作为直接承载切削刀具的核心功能部件，其结构合理性直接决定了加工过程的换刀效率、刀具装夹刚性以及重复定位精度，是影响车削工序节拍与加工质量的关键结构。这款刀架结构采用多层叠装的基体设计，底部设置带定位凸点的安装基面，可直接匹配车床中拖板上方的标准安装螺孔阵列，安装基面的平面度公差控制在0.02mm以内，保证与拖板贴合后无翘曲变形，避免切削过程中因基面贴合不实产生的振动让刀问题。基体中层为刀位承载平台，沿圆周方向均匀布置多组刀具安装柱，区别于传统四方刀架仅能装夹4把刀具的局限，该结构可根据加工需求扩展刀具安装位，适配multifix快换刀夹的装夹标准，除常规外圆车刀、端面车刀、切断刀、螺纹车刀的装夹外，还可搭载内孔镗刀、钻夹头等辅具，无需反复拆装刀具即可完成复杂轴类、盘类零件的多工序连续加工。刀架中心设置的锁紧操作机构采用偏心锁紧原理，扳动水平布置的操作手柄即可完成刀架的转位分度与锁紧动作，手柄端部的球形握持结构符合人机工程学设计，操作时施力顺畅无卡滞，锁紧状态下各刀位的重复定位精度可控制在0.01mm以内，满足精车工序的尺寸公差要求。不同于传统灯笼式刀架刀具安装位分散、中心高调整繁琐的问题，该刀架所有安装位的刀具定位面统一基准设计，可提前在机外完成所有刀具的中心高校准与对刀操作，更换刀夹时无需重新对刀，大幅降低多品种小批量生产过程中的换刀辅助时间。刀架的立柱式刀具安装位采用圆柱形定位面设计，与快换刀夹的内孔配合间隙控制在H7/g6公差带，配合端面的定位销实现周向防转，保证切削过程中刀具不会因切削扭矩产生转动偏移。底部安装位的绿色定位点对应安装螺栓的穿装位置，安装时可快速对齐螺孔，减少安装找正时间。在实际加工应用中，该刀架可适配最大回转直径400mm以内的普通车床，安装后不超出车床的最大加工回转边界，不会与卡盘、尾座等部件产生运动干涉。刀架转位时的抬起间隙控制在0.1mm以内，转位过程无卡滞，锁紧后整体刚性可满足背吃刀量5mm以内的重切削加工需求，不会出现刀架移位导致的加工尺寸超差问题。针对日常维护需求，刀架内部的转位副与锁紧机构预留有润滑注油通道，可定期注入润滑脂降低磨损，延长刀架的使用寿命。刀架外露的操作手柄位置设置在操作者易于触及的机床前方位置，换刀操作时无需探身越过旋转的卡盘区域，操作安全性更高。相较于液压驱动的动力刀架，该手动快换刀架结构简单、故障率低、维护成本低廉，非常适合中小型机械加工车间的普通车床改造升级，在不需要投入高额数控改造成本的前提下，大幅提升车床的多工序加工能力，减少反复拆装刀具的辅助时间，降低操作者的劳动强度。在加工带台阶、退刀槽、内外螺纹的复杂轴类零件时，可一次性装夹完成所有车削工序，避免多次拆装刀具带来的对刀误差，有效提升加工尺寸的一致性。
