可补偿轴系错位的挠性联轴器结构

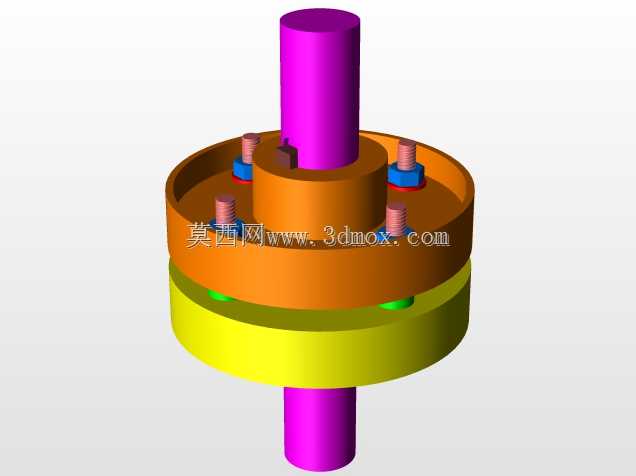

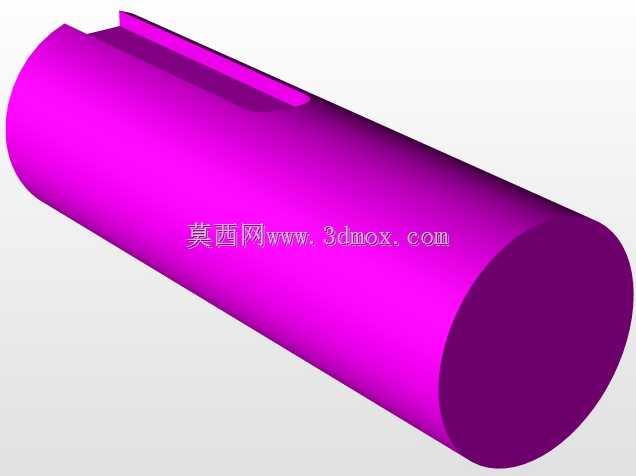

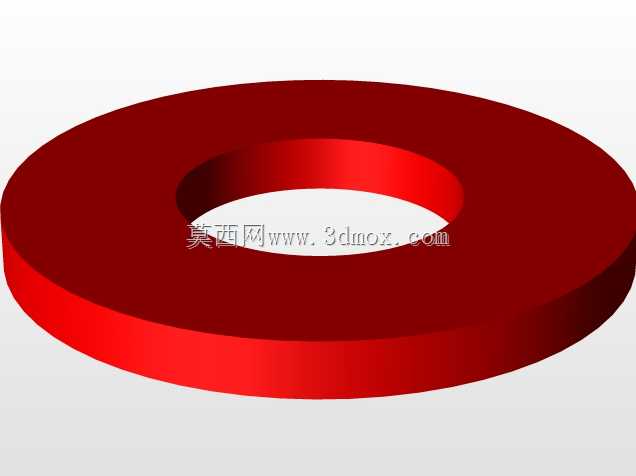

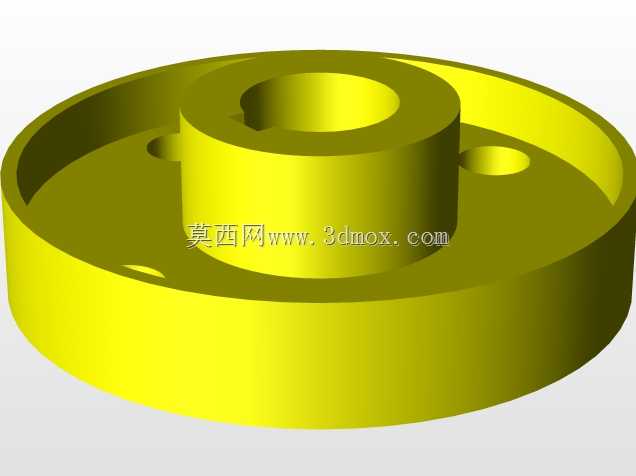

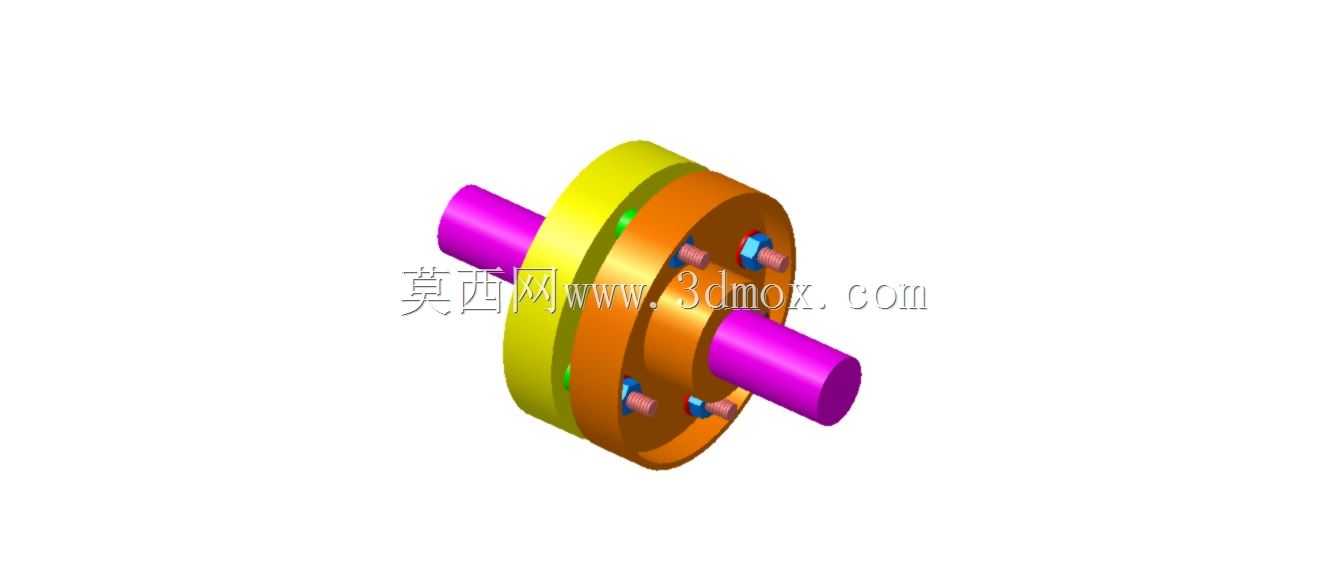

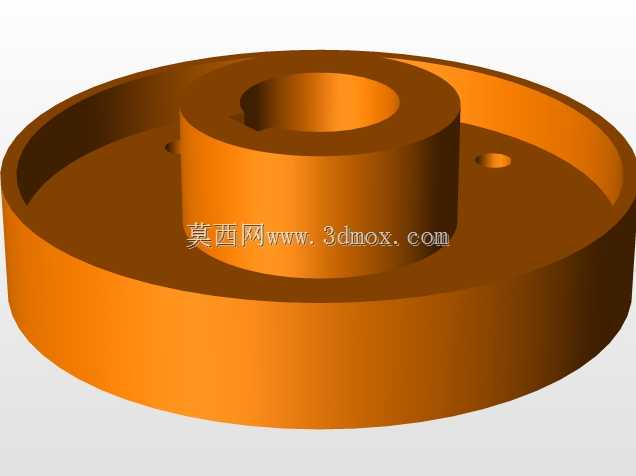

在各类旋转传动设备的轴系布局中，两轴的安装对中误差、运行过程中的热变形位移、承载后的结构挠曲都是无法完全规避的工程问题，这类偏差如果直接通过刚性连接传递，会在轴端、轴承位置产生极大的附加交变载荷，轻则造成轴承过早疲劳点蚀、密封件异常磨损，重则引发轴系断裂、传动部件崩损的严重故障，挠性联轴器正是针对这类工程痛点设计的轴间连接部件。从实际应用场景来看，这类挠性联轴器广泛覆盖中小功率的旋转传动场景，不管是常规输送线的驱动端连接、中小型泵组与动力源的轴系对接，还是轻工设备、通用机床的进给传动链，只要存在两轴安装对中难度大、运行中会产生小幅相对位移的轴系，都能见到这类结构的应用。不同于刚性联轴器要求两轴严格对中的苛刻安装条件，这款挠性联轴器可以适配最高3°的角向错位，同时能补偿一定范围内的径向平行错位与轴向窜动，在传递额定扭矩的过程中，通过自身结构的微量形变吸纳两轴间的相对位移，避免附加载荷传递到轴系的其他部件上。除了基础的错位补偿能力，这类挠性联轴器还具备一定的减振缓冲特性，动力源输出的扭矩脉动、负载端的冲击载荷会在联轴器位置得到一定程度的衰减，降低整个传动链的振动幅值与运行噪音，改善设备的运行平稳性。从结构设计思路来看，这款挠性联轴器采用对称的两半联轴节主体结构，两端分别设置与轴径匹配的轴孔，可通过键连接实现与主动轴、从动轴的周向固定，两半联轴节的对接面之间设置弹性传力元件，通过沿圆周均布的紧固件实现两半联轴节的锁紧连接，传力过程中弹性元件既承担扭矩传递的作用，又通过自身的弹性变形吸纳两轴间的错位量与振动冲击。设计过程中需要重点校核几个核心边界：首先是轴孔的配合公差，要根据所连接轴的公差带选择合适的过渡配合区间，既要保证装配时的便利性，又要避免运行过程中出现轴与轴孔的相对打滑；其次是紧固件的预紧力控制，沿圆周均布的连接螺栓需要按照对角线顺序分次拧紧，保证两半联轴节的端面平行度偏差控制在允许范围内，避免预紧力不均造成的附加偏载；另外还要考虑弹性元件的抗疲劳性能，保证在长期交变载荷作用下不会出现过早的老化、碎裂问题。从安装边界来看，这类联轴器的径向尺寸需要匹配安装位置的周边空间，避免旋转过程中与周边的机架、护罩等部件发生干涉，轴向安装尺寸需要预留一定的调整余量，方便轴系装配时的轴向位置微调，安装时要先将两半联轴节分别固定在主动轴与从动轴的轴端，调整两轴的同轴度到设计允许的初始偏差范围内，再对齐两半联轴节的连接孔位，装入紧固件并按要求的预紧力完成锁紧，安装完成后需要盘动传动链检查是否存在卡滞、偏磨的问题，确认转动灵活后再投入正式运行。在日常运维过程中，需要定期检查连接紧固件的预紧状态，查看弹性元件是否存在老化、开裂的迹象，及时更换失效的部件，就能保证联轴器长期稳定运行，有效延长整个轴系部件的使用寿命，降低设备的运维成本。
