可承受拉伸载荷的转向节接头结构

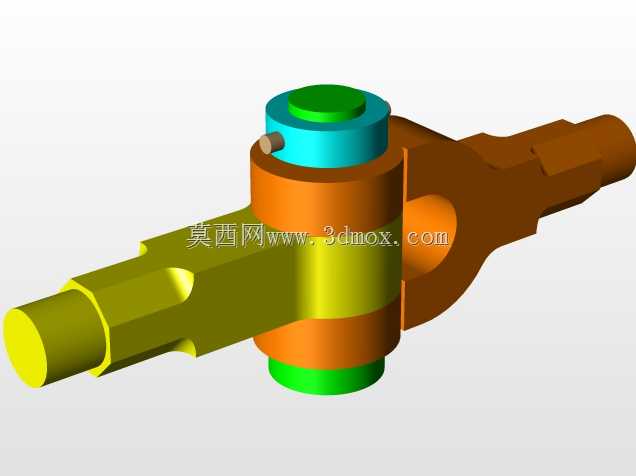

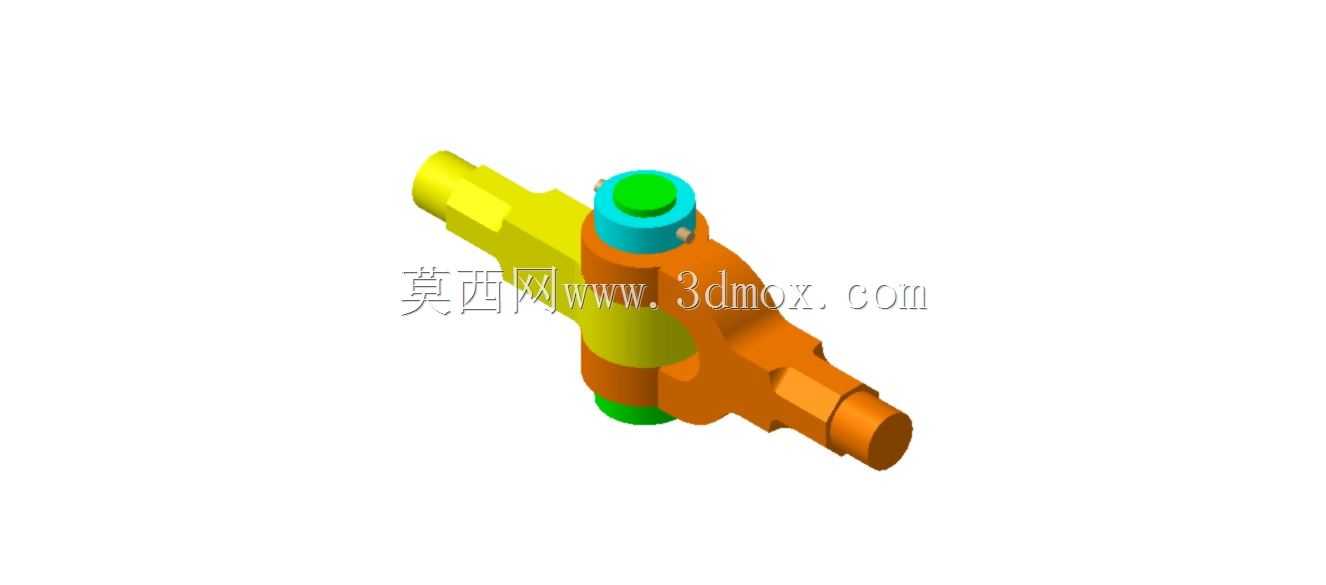

在各类需要杆系传动、承受轴向拉伸载荷的机械结构中，这类转向节接头是应用频次极高的连接部件，常见于工程机械操纵连杆、农用机械传动拉杆、轻型设备调节撑杆、车辆操纵机构的杆系衔接位置，核心作用是在两根受拉杆件的衔接处，补偿安装过程中产生的微小角度偏差，同时在设备运行过程中吸收杆件传递的小幅角向位移，避免刚性连接带来的应力集中，防止杆端在交变载荷下出现疲劳断裂。从结构设计逻辑来看，这类接头采用分体组合式结构，主体承力段采用锻造质感的橙棕色结构段，对应实际加工中的调质合金钢承力基体，这部分是主要的载荷传递路径，设计时将杆端衔接处做了阶梯轴式的过渡，避免截面突变带来的应力集中，衔接端的外圆做了定位轴颈设计，能够和配套杆件的内孔形成精准的间隙配合，保证装配后同轴度偏差控制在合理区间。黄色段对应的是接头的滑移衔接段，这部分的外圆做了扁方结构，一方面是方便装配时使用工具夹持拧紧，另一方面扁方结构可以和配套的锁紧套配合，防止接头在长期受振过程中出现松脱回转，这一段的长度设计预留了足够的轴向调节余量，能够适配不同安装距的杆系装配需求，现场安装时可以根据实际的杆系间距微调接头的旋入深度，补偿机架加工带来的尺寸误差。两端的绿色部分是接头的密封与缓冲端盖，采用高分子耐磨材质，一方面可以阻挡外界的粉尘、泥水进入接头的铰接摩擦副，减少铰接面的磨粒磨损，另一方面端盖自带的微量弹性可以缓冲杆件传递的轴向冲击载荷，避免刚性碰撞产生的异响和结构损伤。顶部的青蓝色段是铰接销轴的锁紧端，设计时将销轴与接头本体做了集成化处理，减少了分散零件带来的装配误差，销轴的直径根据额定拉伸载荷做了匹配计算，保证在1.5倍额定载荷下销轴的剪切应力处于材料许用应力范围内，铰接面的配合间隙控制在0.02-0.05mm之间，既保证铰接转动的灵活性，又不会因为间隙过大产生晃动冲击。从安装边界来看，这类接头的整体径向最大尺寸不超过杆径的2.2倍，安装时不需要在周边预留过大的操作空间，适合在布局紧凑的杆系结构中使用，轴向的安装尺寸可以通过端部的螺纹段进行微调，适配不同的安装孔距需求，铰接端的摆角范围可以达到±15°，能够满足大部分设备杆系的角度补偿需求，不需要额外加装万向节结构，简化了整体杆系的设计复杂度。在实际选型应用中，这类接头不需要额外的润滑维护，端盖内部预置的润滑脂可以满足全生命周期的铰接面润滑需求，适合在户外作业、维护不便的设备上使用，承力基体的表面做了氧化处理，具备一定的防锈能力，能够适应潮湿、多粉尘的户外作业环境。设计这类结构时，需要重点核算铰接处的接触应力，避免在长期交变载荷下出现铰接面的压溃变形，同时要保证承力段的截面过渡足够平缓，减少应力集中点，各个衔接段的同轴度公差需要控制在IT7级以内，避免装配后出现附加的弯曲应力，影响杆件的使用寿命。
