工业传动用鼓形弹性联轴器结构设计

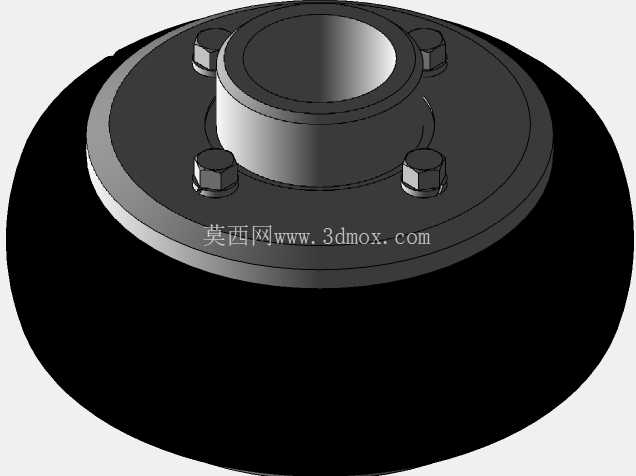

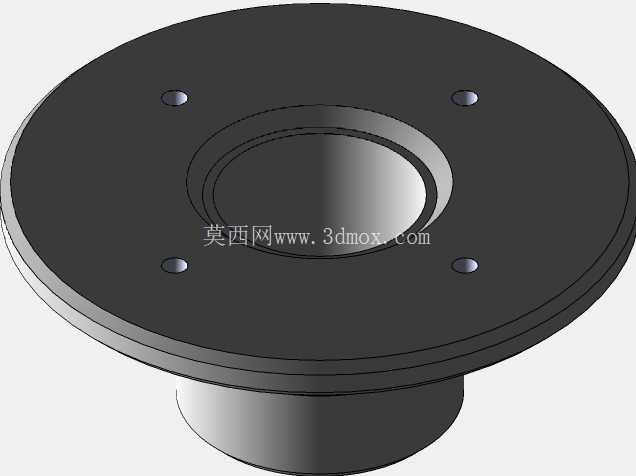

　　在各类工业传动系统的轴系布局中，两轴对中偏差带来的附加载荷、振动冲击一直是影响传动寿命的核心问题，弹性联轴器正是针对这类工况开发的轴间连接部件，这款鼓形结构的弹性联轴器，在常规弹性联轴器的补偿能力基础上做了结构优化，能适配更多存在安装偏差、运行中存在动态位移的传动场景。从实际应用场景来看，这类联轴器常出现在中小功率的泵组传动、输送线驱动单元、轻工机械的动力输出端，尤其是那些安装空间紧凑、无法实现高精度轴对中，或者运行过程中存在机架微变形、负载波动带来轴向窜动的工位，相比刚性联轴器，它能通过弹性体的形变吸收两轴之间的径向、角向以及轴向偏差，避免轴承、密封件因为附加径向力过早失效。从功能特性上拆解，这款联轴器的金属连接端采用了台阶式轴孔设计，轴孔内壁预留了键槽安装位，能通过平键实现与轴的周向固定，传递额定转矩时不会出现打滑松脱；金属端的外轮廓做了定位凸台结构，和中间的弹性体部分采用过盈配合加卡扣限位的组合固定方式，不需要额外的紧固件就能实现金属端与弹性体的可靠连接，装配时只需要将两端轴头分别插入对应轴孔，拧紧轴端的紧定螺钉即可完成安装，大幅降低了现场装配的难度。

　　中间的弹性体采用鼓形外轮廓设计，相比直筒形弹性体，这种结构在承受角向偏差时的形变空间更大，最大可补偿的角向偏差能达到1度左右，径向补偿量也比同规格直筒结构高出30%，同时弹性体本身的阻尼特性可以吸收传动过程中的转矩波动，比如启动瞬间的冲击、负载突变带来的振动，都能通过弹性体的微观形变被缓冲，减少振动向机架以及动力端的传递，降低整个传动系统的运行噪音。在设计思路上，这款联轴器优先平衡了补偿能力与结构紧凑性的矛盾，很多大补偿量的联轴器往往轴向尺寸过长，会挤占传动系统的安装空间，而这款产品将弹性体的形变区域集中在中间鼓形段，两端金属连接端的轴向长度做了优化，在保证轴孔配合长度满足转矩传递要求的前提下，尽可能缩短了整体轴向尺寸，适合安装在轴向空间受限的设备内部。

　　金属连接部分的材质选用常用的45号钢做表面发黑处理，既保证了足够的强度承受转矩载荷，也能在常规车间环境下具备基础的防锈能力，不需要做额外的表面防护就能长期使用；弹性体部分选用耐油橡胶材质，能适配车间常见的润滑油、切削液飞溅场景，不会因为接触工业油品出现过早老化开裂的问题。从安装边界来看，这款联轴器的最大外圆直径控制在较小范围，安装时不需要在周边预留过大的避让空间，两端轴孔的公差按照H7级精度设计，和常用的k6级轴头配合时，既能保证装配顺畅，也不会出现过大的配合间隙导致传动空程；安装时需要注意两轴的径向偏差不能超过弹性体的最大补偿范围，虽然联轴器本身具备偏差补偿能力，但过大的偏差还是会加速弹性体的疲劳磨损，日常维护时只需要定期检查弹性体的外观是否有裂纹、明显的形变，不需要做额外的润滑保养，维护成本极低。

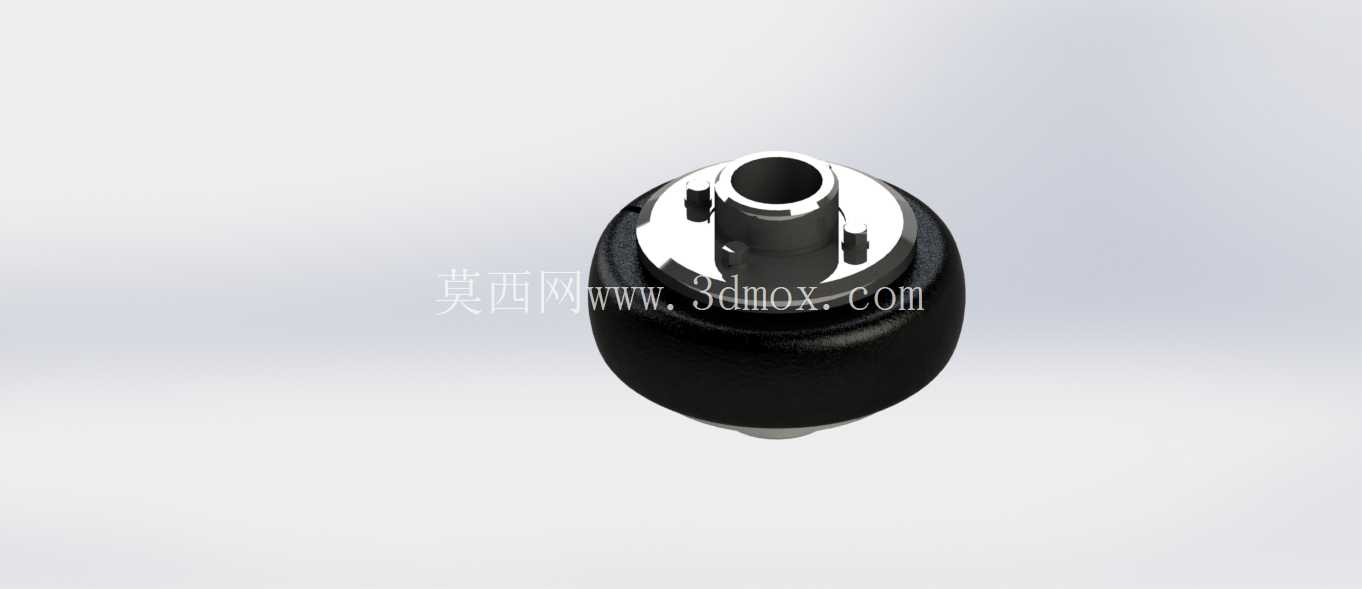

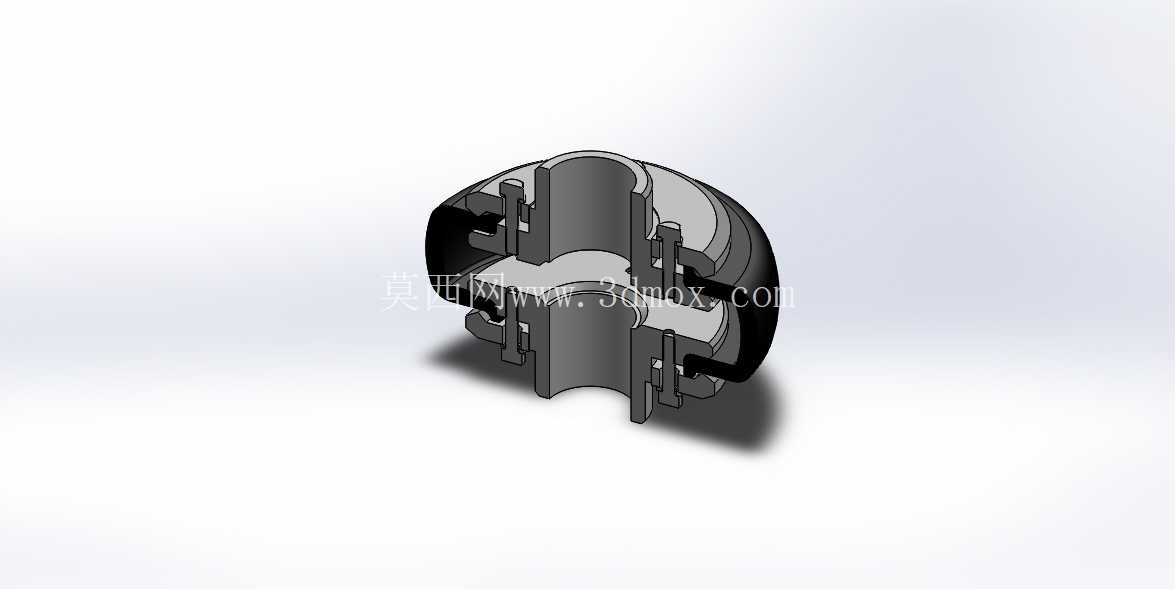

　　在转矩传递的路径上，动力从主动端轴头通过平键传递到主动侧金属连接端，再通过金属端与弹性体之间的嵌合结构将转矩传递到弹性体，弹性体再通过同样的嵌合结构将转矩传递到从动侧金属连接端，最终带动从动轴转动，整个传力路径没有刚性硬接触，所有的冲击载荷都会先经过弹性体的缓冲，能有效保护动力端的电机、减速机以及从动端的工作部件，延长整个传动链的使用寿命。针对不同的轴径需求，这类结构的联轴器可以通过调整轴孔尺寸、弹性体硬度形成系列化产品，弹性体硬度越高，能传递的额定转矩越大，但缓冲减振的效果会相应降低，选型时可以根据实际的负载转矩、偏差大小、冲击程度选择对应硬度的弹性体，不需要更换整体的金属连接结构，具备很好的适配性。在三维建模过程中，这款模型还原了实际产品的所有装配细节，包括键槽的尺寸、紧定螺钉的安装位、弹性体与金属端的配合卡扣结构，能直接用于设备整体装配的干涉检查、传动路径的布局模拟，也能作为非标联轴器设计的参考原型，帮助结构工程师快速完成类似产品的设计迭代，减少重复建模的工作量。
