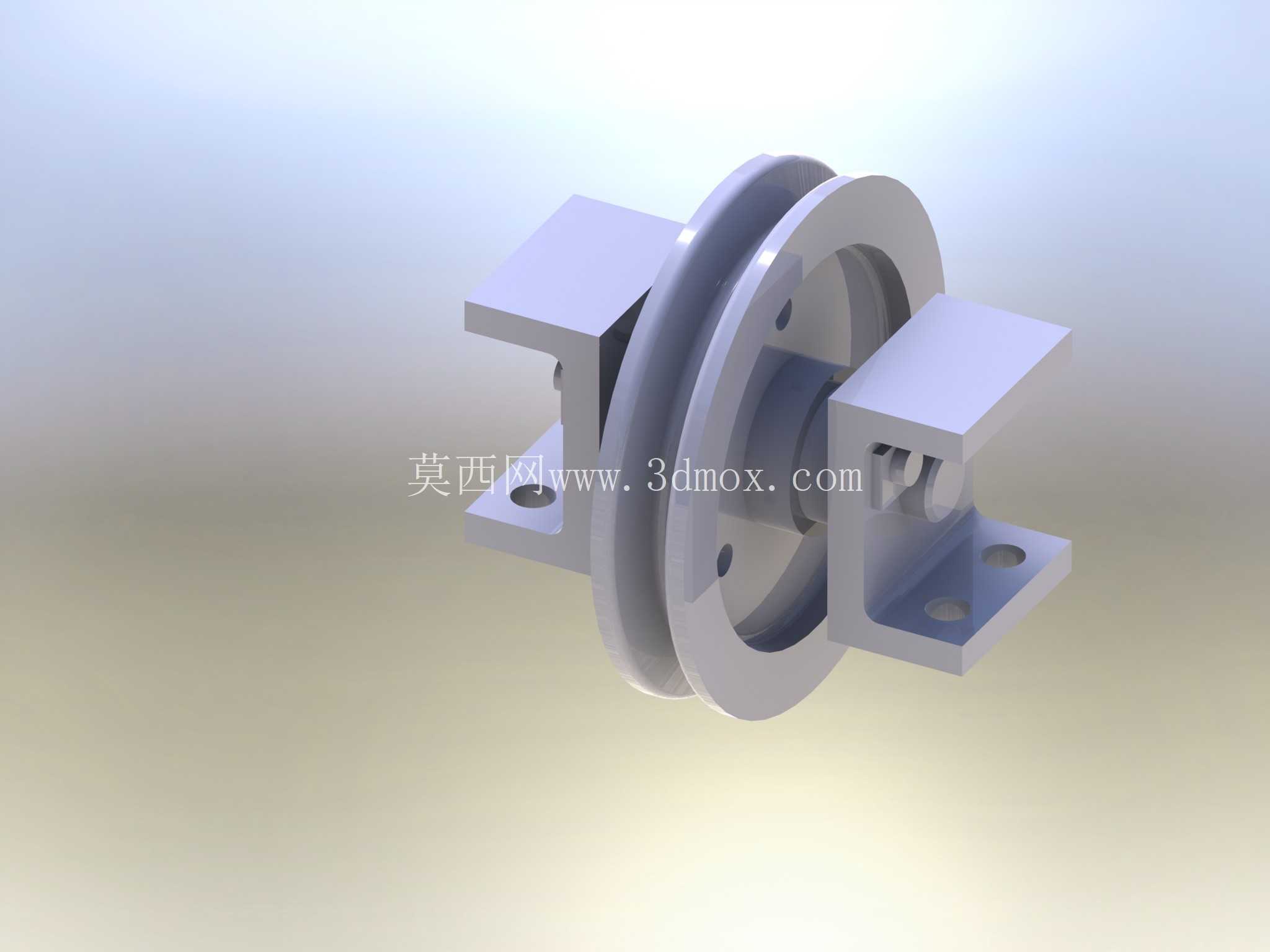

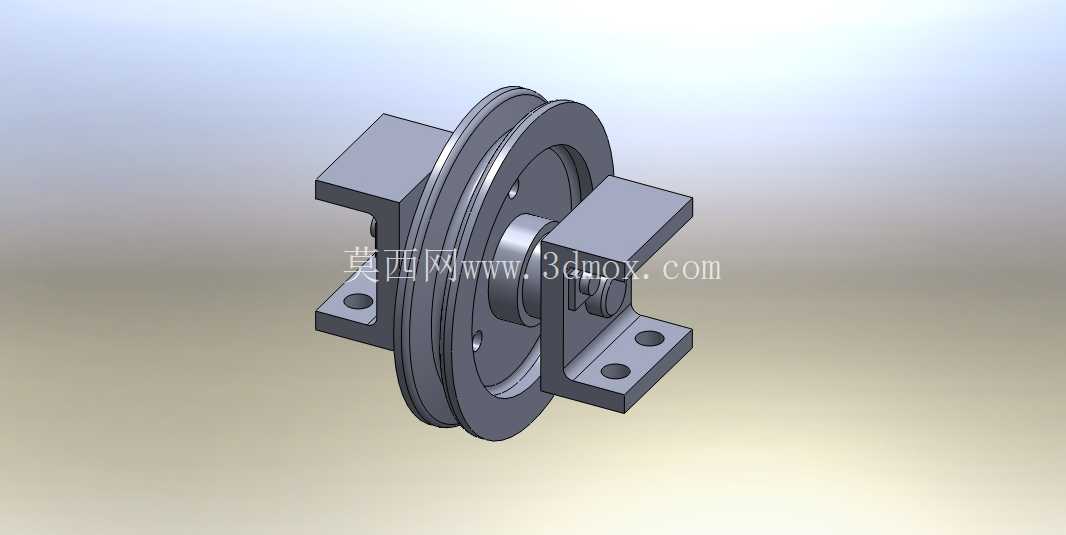

带双侧安装支座的导向滑轮组件结构

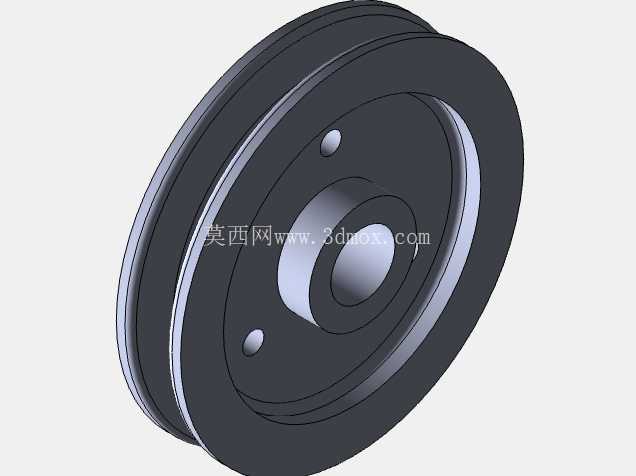

这套导向滑轮组件常应用在需要柔性件导向、张紧的工业场景中，比如线缆收放设备、带式输送的张紧端、小型起重吊具的导向工位，还有冲压生产线的废料卷取工位也能见到同类结构，核心作用是改变柔性牵引件的运动方向，同时约束牵引件的横向窜动，避免运行过程中出现脱槽、偏磨的问题。从结构设计来看，中间的轮体采用了双凸缘的槽型结构，轮槽的圆弧半径匹配常用的钢丝绳、编织带或者薄钢带的截面尺寸，轮缘的高度足够覆盖牵引件直径的1.2倍以上，即使牵引件在运行中出现小幅跳动，也不会从槽内脱出。轮体中心的轴孔设计为与转轴间隙配合的公差带，预留了润滑脂的存储间隙，长期运行时可以通过定期注油降低转动副的磨损，延长部件的更换周期。

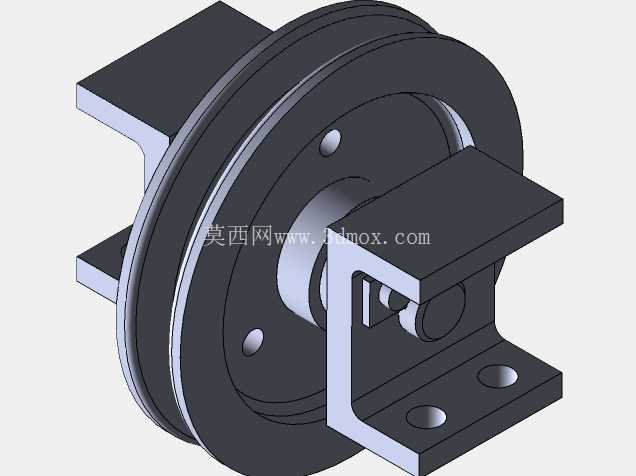

两侧的安装支座采用了对称的L型折弯式铸钢结构，每个支座的底板上设置了两个同轴的安装通孔，孔位的中心距经过严格校核，既可以通过螺栓直接固定在设备的安装基面，也可以搭配调整垫片来微调滑轮的中心高度，适配不同的走线高度需求。支座与轮体之间预留了足够的轴向间隙，避免轮体转动时与支座侧面发生摩擦卡滞，同时支座的立板上设置了与转轴配合的定位孔，孔位的同轴度公差控制在0.02mm以内，保证转轴安装后不会出现偏斜，防止轮体转动时出现径向跳动。

设计过程中优先考虑了部件的互换性，轮体、转轴、支座三个核心零件都采用了标准化的尺寸接口，单个零件出现磨损时可以单独拆卸更换，不需要整体报废整个组件，降低设备的后期维护成本。安装边界方面，组件整体的横向宽度由两侧支座的外端面决定，安装时需要在支座外侧预留至少15mm的操作空间，方便使用扳手拧紧固定螺栓；纵向的安装尺寸以支座底板的安装孔位为基准，基面的平面度需要控制在0.1mm以内，避免安装后支座出现变形导致转轴卡滞。轮体的外径尺寸根据牵引件的最小弯曲半径设计，保证牵引件绕过轮体时的弯曲应力在材料允许范围内，不会因为过度弯折出现提前断裂的问题。

从实际使用的角度出发，这套结构的受力路径非常清晰，牵引件的张紧力通过轮体传递到转轴，再由转轴分散到两侧的支座上，最终通过支座底板的螺栓传递到设备基体，每个受力环节的截面尺寸都经过载荷校核，在额定载荷下不会出现塑性变形。轮体的槽面做了圆弧过渡处理，没有尖锐的棱角，避免牵引件运行过程中被棱角割伤，同时铸造成型的毛坯经过时效处理后再进行机加工，消除内部的铸造应力，防止长期使用后出现尺寸变形。在装配环节，转轴与支座孔采用过渡配合加定位销固定的方式，避免转轴在设备运行过程中出现转动，导致配合面出现异常磨损，轮体与转轴之间可以根据使用需求选择加装铜套或者滚动轴承，转速较高的工况下优先选用深沟球轴承降低转动阻力，低速重载的工况下选用铜套可以提升抗冲击能力。
